公開番号2025157015
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024067811
出願日2024-04-02
発明の名称表示装置
出願人個人
代理人
主分類G03B 21/14 20060101AFI20251007BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】仰臥したときに見やすいテレビ装置としては、テレビをアームの先端の保持具に取り付け、アームの基礎部を固定具に取り付ける方式が開示されているが、この装置では視聴者が見やすい位置にテレビを固定するためには、保持具及び固定具を所定の角度で固定する必要があり、例えば寝返りを打つたびに設置しなおすことは、かなり困難であった。
【解決手段】プロジェクタとスクリーンと球面を有する構造体の重心が球面中心近傍にあって、球面に3つ以上のボールローラと摩擦弾性体とを接触させて構造体を保持することで、仰臥もしくは左右いずれの横臥状態でも、非常に軽い力でスクリーンを移動させて、視聴者が望む位置に置くことができる表示装置を構成することができる。
【選択図】図1
特許請求の範囲【請求項１】
プロジェクタとスクリーンと球面を有する構造体の重心が球面中心近傍にあって、球面に３つ以上のボールローラと摩擦弾性体とを接触させて構造体を保持する表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は仰臥もしくは横臥した時に、見やすい表示装置に関する技術分野である。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
仰臥したときに見やすいテレビ装置としては、テレビをアームの先端の保持具に取り付け、アームの基礎部を固定具に取り付ける方式が提案されている。（特許文献１参照）
実用新案登録第３２０９２２４号広報
【発明の開示】
【発明が解決しようとする課題】
【０００３】
しかしながら従来から知られている技術は、視聴者が見やすい位置にテレビを固定するためには、保持具及び固定具を所定の角度で固定する必要があり、例えば寝返りを打つたびに設置しなおすことは、かなり困難であった。
【０００４】
本発明は上述した従来技術の問題点に鑑みてなされ、仰臥もしくは左右いずれの横臥状態でも、表示機器を視聴者の頭部からほぼ一定距離を保ちながら、つねに視聴者側に表示面を向けながら、視聴者が軽微な力で回転させることが可能でかつ大画面及び軽量な表示装置を実現するものである。
【課題を解決するための手段】
【０００５】
上述した従来技術の問題点を解決し、上述した目的を達成するために、本発明のうち請求項１に記載した発明の表示装置は、プロジェクタとスクリーンと球面を有する構造体の重心が球面中心近傍にあって、球面に３つ以上のボールローラと摩擦弾性体とを接触させて構造体を保持することを特徴とする。
【発明の効果】
【０００６】
第１の請求項に記載した発明に拠れば、プロジェクタとスクリーンと球面を有する構造体の重心が球面中心近傍にあって、球面に３つ以上のボールローラと摩擦弾性体とを接触させて構造体を保持することで、軽微な力で回転させることが可能となる効果がある。
【発明を実施するための最良の形態】
【０００７】
以下本発明の実施形態を、図面を用いて詳細に説明する。
【０００８】
本実施形態は請求項１に記載の発明に対応した実施形態であり、図１、図２、図３及び図４は本実施形態における表示装置を説明するための図である。
【０００９】

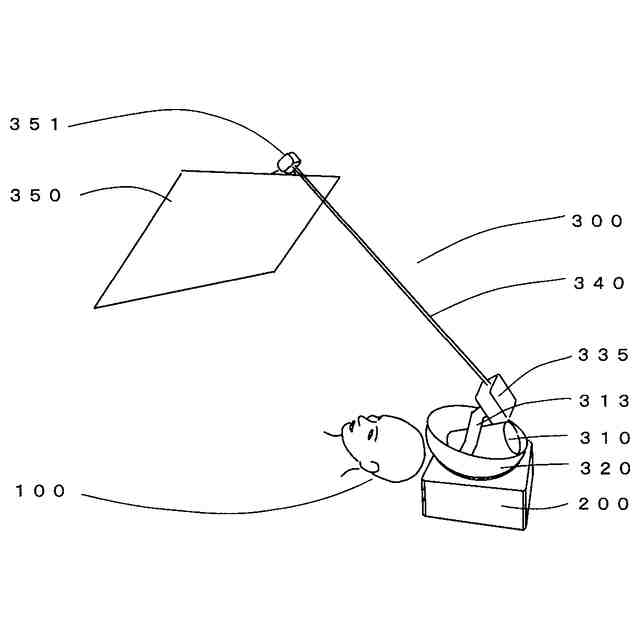

図１は本実施形態における表示装置の説明図であって、視聴者１００が仰臥して、プロジェクタ３１０から投射される光がスクリーン３５０上に形成する画像を視聴している状態を表している。
【００１０】

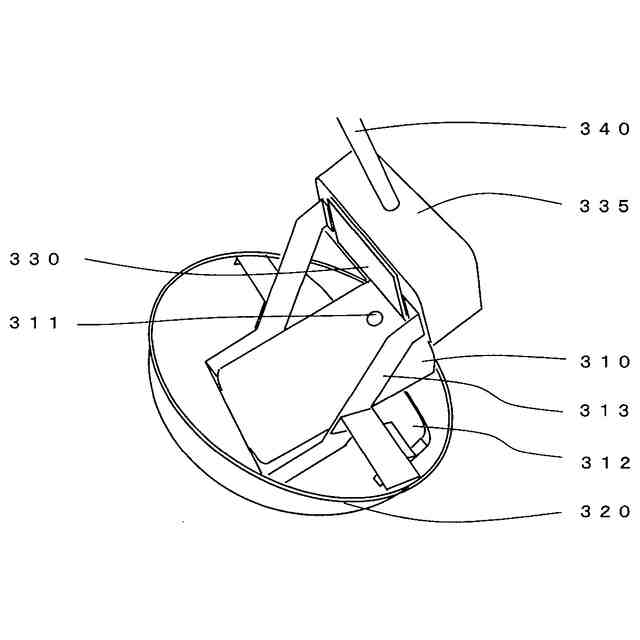

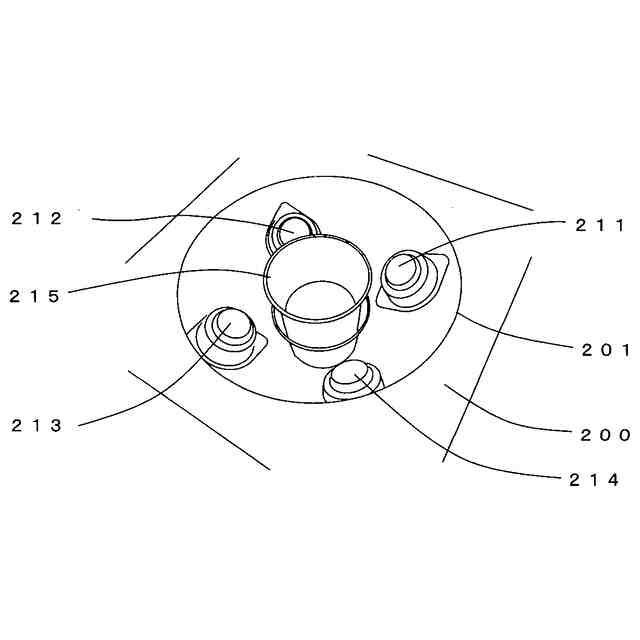

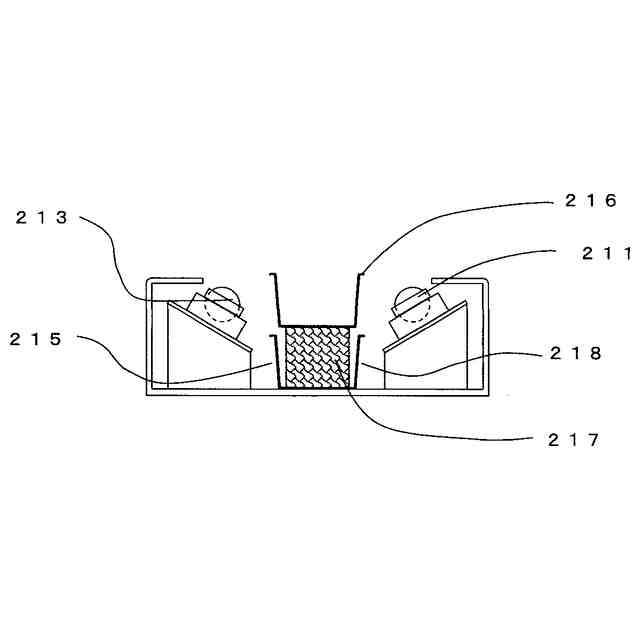

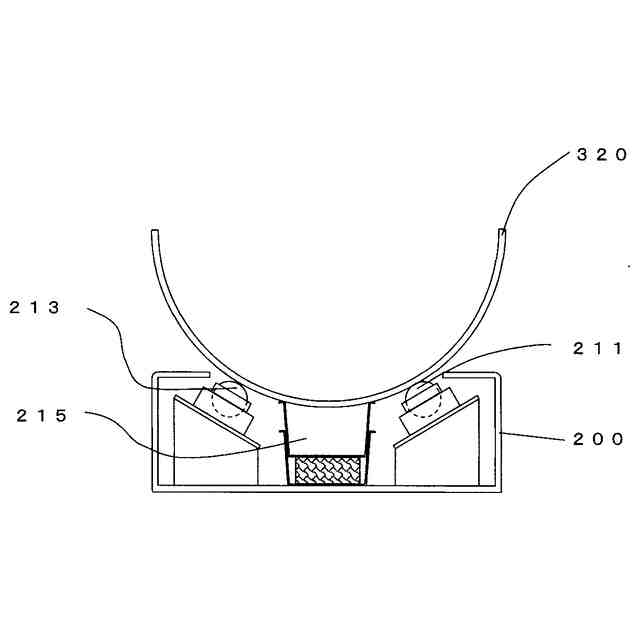

本実施形態の表示装置は、台座カバー２００と、台座カバーの上に置かれた構造体３００で構成され、構造体はスクリーン、スクリーン保持機構３５１，アーム３４０、ミラーボックス３３５，シャーシ３１３、半球殻３２０、プロジェクタ３１０などで構成されており、スクリーンはスクリーン保持機構でアームに保持されている。
（【００１１】以降は省略されています）
