公開番号2025147506
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047779
出願日2024-03-25
発明の名称照明装置
出願人スタンレー電気株式会社
代理人個人
主分類G03B 21/14 20060101AFI20250930BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】合波するための追加部材を用いることなく、簡易な構成で合波してより明るい像を作成することができる照明装置を提供する。

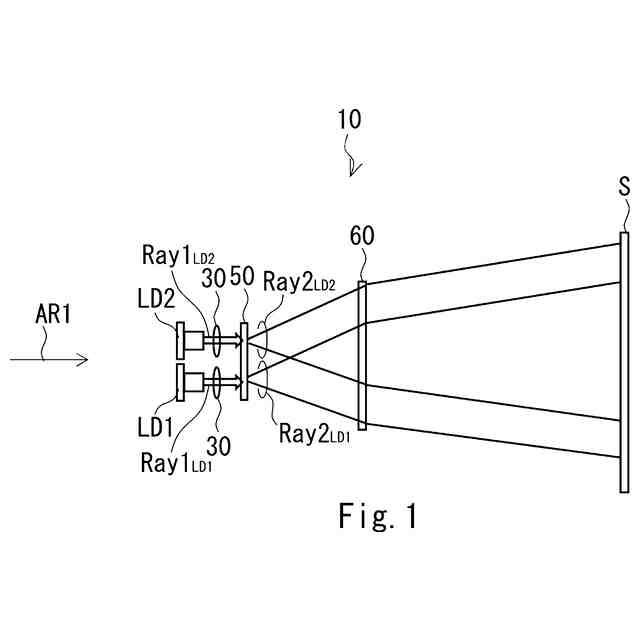

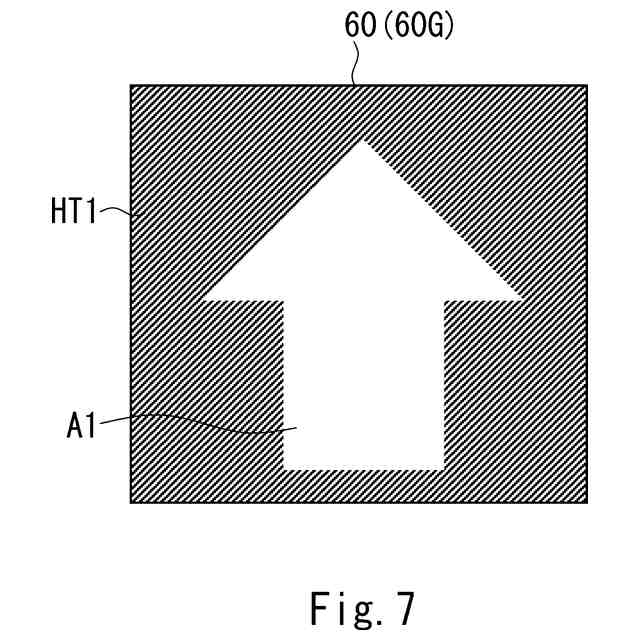

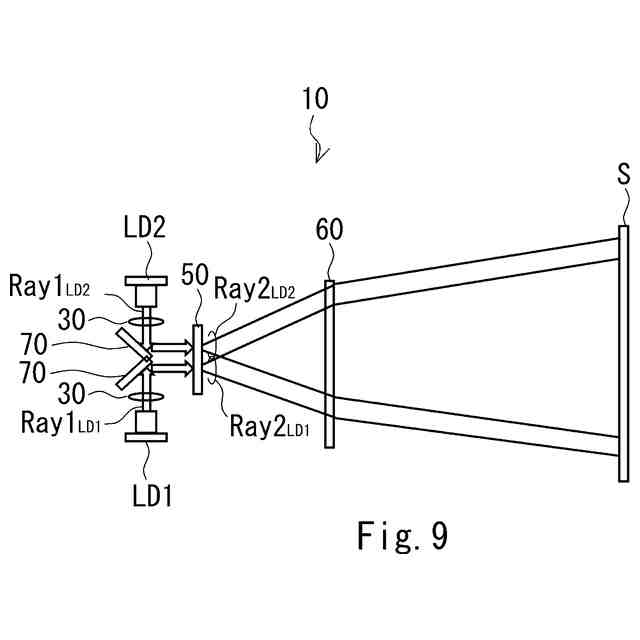

【解決手段】照明装置10であって、可視域の波長のレーザー光を受けて、当該レーザー光を投影面Sに投影されるドットパターン群に対応する光線群に変換する回折光学素子50と、第1ドットパターン群に対応する第1光線群Ray2_LD1に変換される平行光である可視域の波長の第1レーザー光Ray1_LD1、及び第2ドットパターン群に対応する第2光線群Ray2_LD2に変換される平行光である可視域の波長の第2レーザー光Ray1_LD2を前記回折光学素子に入射させる光学系LD1、LD2と、を備える。
【選択図】図1
特許請求の範囲【請求項１】

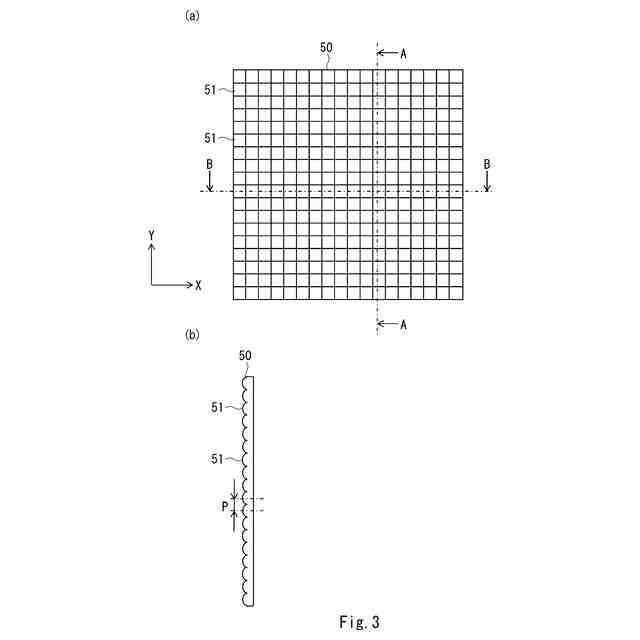

可視域の波長のレーザー光を受けて、当該レーザー光を投影面に投影されるドットパターン群に対応する光線群に変換する回折光学素子と、
第１ドットパターン群に対応する第１光線群に変換される平行光である可視域の波長の第１レーザー光、及び第２ドットパターン群に対応する第２光線群に変換される平行光である可視域の波長の第２レーザー光を前記回折光学素子に入射させる光学系と、を備える照明装置。
続きを表示（約 760 文字）【請求項２】
前記回折光学素子に対する前記第１レーザー光の入射角と異なる入射角で前記第２レーザー光を前記回折光学素子に入射させることにより、前記第１ドットパターン群と前記第２ドットパターン群は前記投影面に所定方向に所定距離互いにずれた状態で形成される請求項１に記載の照明装置。
【請求項３】
前記第１ドットパターン群は、第１ドットピッチでドットが投影されるパターンであり、
前記所定距離は、前記第１ドットピッチの１／２である請求項２に記載の照明装置。
【請求項４】
前記回折光学素子に対する前記第２レーザー光の入射角は、前記第１レーザー光の回折角の１／２である請求項３に記載の照明装置。
【請求項５】
前記回折光学素子に対する前記第１レーザー光の入射角と同一の入射角で前記第２レーザー光を前記回折光学素子に入射させることにより、前記第１ドットパターン群と前記第２ドットパターン群は互いに重なった状態で形成される請求項１に記載の照明装置。
【請求項６】
前記第１レーザー光の波長及び前記第２レーザー光の波長は、互いに同一である請求項１から５のいずれか１項に記載の照明装置。
【請求項７】
前記第１レーザー光の波長及び前記第２レーザー光の波長は、互いに異なっている請求項１又は２に記載の照明装置。
【請求項８】
ｎ個（ｎは２以上の整数）のレーザー光が入射する回折光学素子を備え、前記回折光学素子は入射したレーザー光をドットパターン群に変換し、前記ドットパターン群の回折角は各レーザー光間で互いに同一であり、前記ｎ個のレーザー光の回折光学素子に対する入射角は、前記回折角の１／ｎ倍ずつ互いに異なることを特徴とする照明装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、照明装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
ＲＧＢ光源のように波長が互いに異なる光を発光する複数光源を用い、各光源が発光した光をダイクロイックミラーによって合波して、その後、ホモジナイザーで拡散させてＬＣＯＳ（Liquid Crystal On Silicon）等の光変調素子により像を形成する照明装置（例えば、プロジェクタ）が知られている（例えば非特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
光技術情報誌「ライトエッジ」No.37〈特集ウシオの新しい取り組み第二回〉［令和6年2月19日検索］，インターネット＜URL：https://www.ushio.co.jp/jp/technology/lightedge/201206/100438.html＞
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、非特許文献１に記載の照明装置においては、合波するための追加部材（ダイクロイックミラー）が必要となるため、部品点数が多くコストが増大するという課題がある。
【０００５】
本開示は、このような問題点を解決するためになされたものであり、合波するための追加部材を用いることなく、簡易な構成で合波してより明るい像を作成することができる照明装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示にかかる照明装置は、可視域の波長のレーザー光を受けて、当該レーザー光を投影面に投影されるドットパターン群に対応する光線群に変換する回折光学素子と、第１ドットパターン群に対応する第１光線群に変換される平行光である可視域の波長の第１レーザー光、及び第２ドットパターン群に対応する第２光線群に変換される平行光である可視域の波長の第２レーザー光を前記回折光学素子に入射させる光学系と、を備える。
【０００７】
このような構成により、合波するための追加部材を用いることなく、簡易な構成で合波してより明るい像を作成することができる。
【０００８】

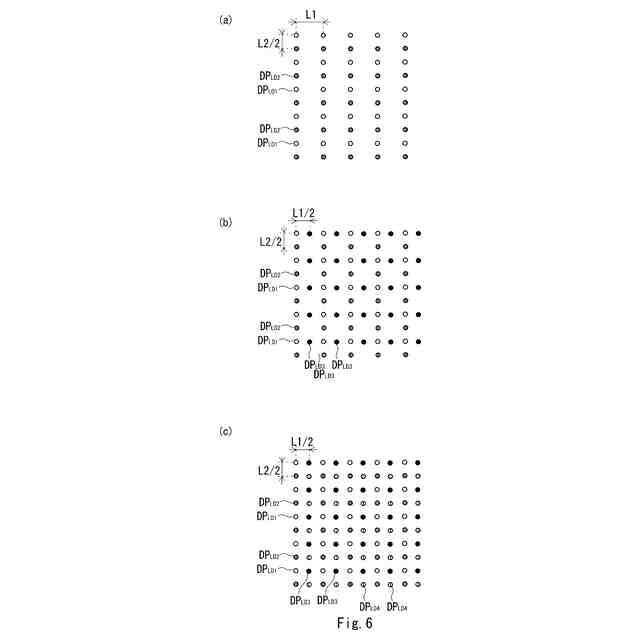

また、上記照明装置において、前記回折光学素子に対する前記第１レーザー光の入射角と異なる入射角で前記第２レーザー光を前記回折光学素子に入射させることにより、前記第１ドットパターン群と前記第２ドットパターン群は前記投影面に所定方向に所定距離互いにずれた状態で形成されてもよい。
【０００９】

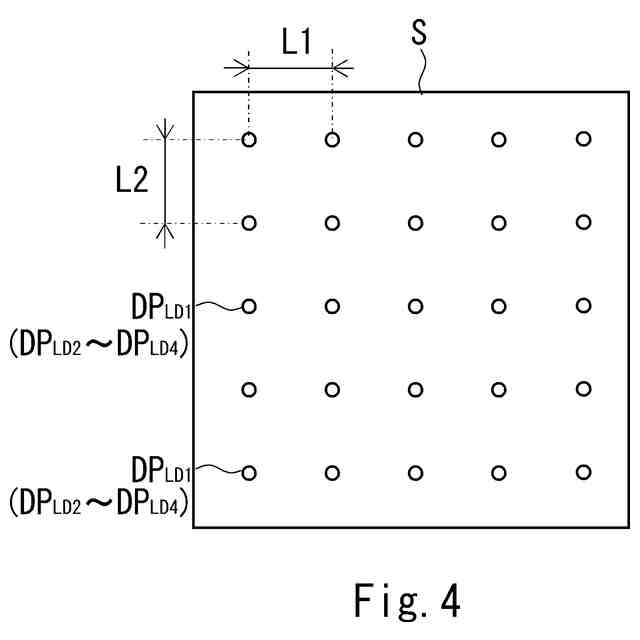

また、上記照明装置において、前記第１ドットパターン群は、第１ドットピッチでドットが投影されるパターンであり、前記所定距離は、前記第１ドットピッチの１／２であってもよい。
【００１０】
また、上記照明装置において、前記回折光学素子に対する前記第２レーザー光の入射角は、前記第１レーザー光の回折角の１／２であってもよい。
（【００１１】以降は省略されています）
