公開番号2025153340
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055782
出願日2024-03-29
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人個人
主分類G03G 21/18 20060101AFI20251002BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】トナーカートリッジを離間位置と接触位置との間で移動させる新たな構造を提供する。

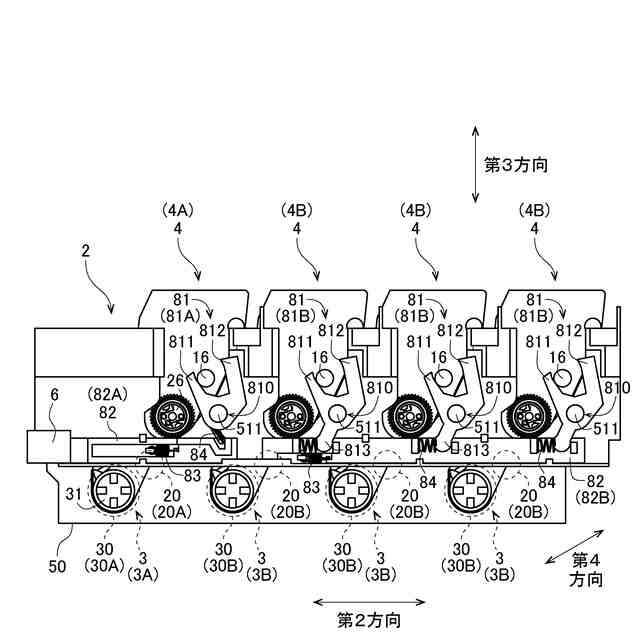

【解決手段】ドロワ2は、スイッチレバー81と、離間バネ83とを有する。スイッチレバー81は、トナーカートリッジ4を離間位置に保持する第1レバー位置と、トナーカートリッジ4を接触位置に保持する第2レバー位置と、の間で、ドロワフレーム50に対して移動可能である。離間バネ83は、スイッチレバー81を、第1レバー位置へ向けて付勢する。したがって、トナーカートリッジ4は、ドロワ2に装着された状態において離間位置に位置する。スイッチレバー81を、離間バネ83の付勢力に反して第1レバー位置から第2レバー位置へ移動させると、トナーカートリッジ4は、離間位置から接触位置へ移動する
【選択図】図15
特許請求の範囲【請求項１】
画像形成装置であって、
本体フレームと、
前記本体フレームに着脱可能なドロワと、
第１方向に延びるドラム軸について回転可能な感光体ドラムと、

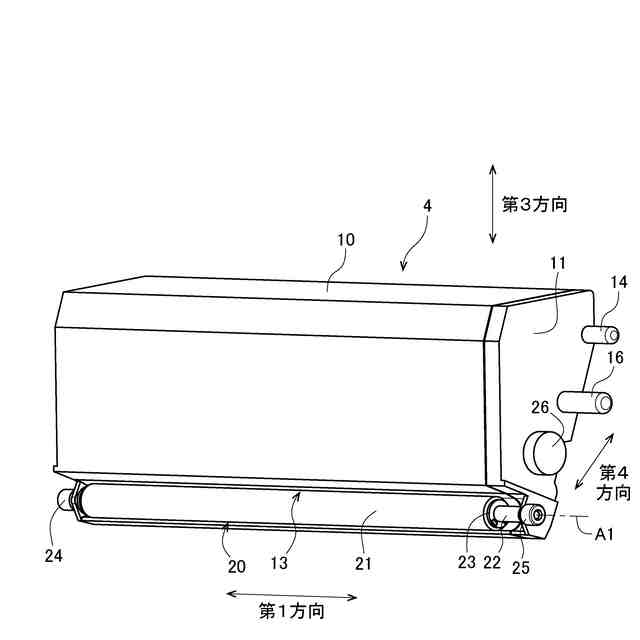

前記ドロワに着脱可能なトナーカートリッジであって、
トナーを収容する筐体であって、前記第１方向に延びる離間ボスを有する筐体と、
前記第１方向に延びる現像軸について回転可能な現像ローラと、
を有するトナーカートリッジと、
を備え、
前記トナーカートリッジは、前記現像ローラが前記感光体ドラムから離れた離間位置と、前記現像ローラが前記感光体ドラムに接触する接触位置との間で移動可能であり、

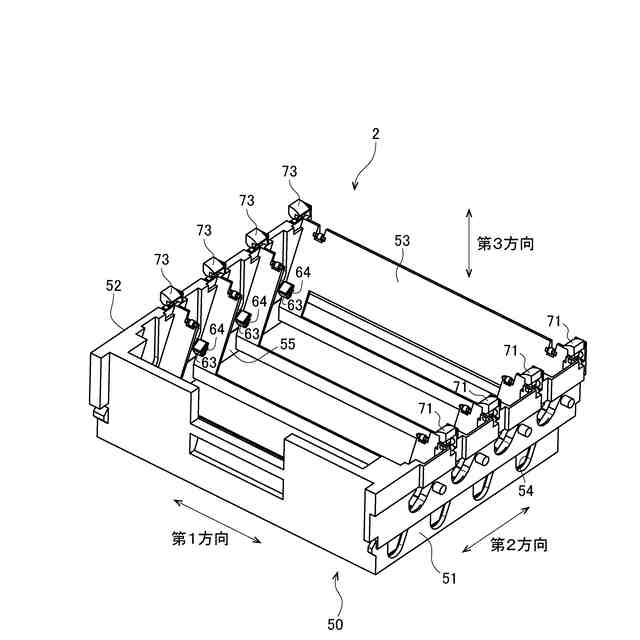

前記ドロワは、
ドロワフレームと、
前記感光体ドラムに対する前記トナーカートリッジの位置を切り替えるスイッチレバーであって、
前記トナーカートリッジを前記離間位置に保持する第１レバー位置と、
前記トナーカートリッジを前記接触位置に保持する第２レバー位置と、
の間で、前記ドロワフレームに対して移動可能なスイッチレバーと、
前記スイッチレバーを、前記第１レバー位置へ向けて付勢する離間バネと、
を有し、
前記トナーカートリッジは、前記ドロワに装着された状態において前記離間位置に位置し、前記スイッチレバーが前記離間バネの付勢力に反して前記第１レバー位置から前記第２レバー位置へ移動することにより、前記離間位置から前記接触位置へ移動することを特徴とする、画像形成装置。
続きを表示（約 1,700 文字）【請求項２】
請求項１に記載の画像形成装置であって、
前記スイッチレバーは、前記第１レバー位置と前記第２レバー位置との間で、前記第１方向に延びるレバー軸について回動可能であることを特徴とする、画像形成装置。
【請求項３】
請求項２に記載の画像形成装置であって、
前記ドロワは、
前記ドロワフレームに対して、前記第１方向に交差する第２方向において、第１カム位置と第２カム位置との間で移動可能な直動カム
をさらに有し、
前記直動カムが前記第１カム位置に位置する場合、前記スイッチレバーは前記第１レバー位置に位置し、
前記直動カムが前記第２カム位置に位置する場合、前記スイッチレバーは前記第２レバー位置に位置し、
前記離間バネは、前記直動カムを、前記第２カム位置から前記第１カム位置へ向けて付勢することを特徴とする、画像形成装置。
【請求項４】
請求項３に記載の画像形成装置であって、
前記ドロワは、
前記直動カムと前記スイッチレバーとの間に位置する押圧バネであって、前記直動カムが前記第２カム位置に位置する状態において、前記スイッチレバーを前記第１レバー位置から前記第２レバー位置へ向けて押圧する押圧バネ
をさらに有することを特徴とする、画像形成装置。
【請求項５】
請求項４に記載の画像形成装置であって、
前記現像ローラは、
円筒状の外周面を有する現像ローラ本体と、
前記現像ローラ本体よりも径が小さい円筒状の外周面を有するコロであって、前記現像ローラ本体よりも硬いコロと、
を有することを特徴とする、画像形成装置。
【請求項６】
請求項４に記載の画像形成装置であって、
前記ドロワに着脱可能なドラムカートリッジであって、前記感光体ドラムを有するドラムカートリッジ
を備えることを特徴とする、画像形成装置。
【請求項７】
請求項１に記載の画像形成装置であって、
前記トナーカートリッジは、
前記現像ローラを支持する筐体であって、前記第１方向に延びる離間ボスを有する筐体
をさらに有し、
前記スイッチレバーが、前記第１レバー位置から前記第２レバー位置へ移動すると、前記離間ボスが前記スイッチレバーに押されることにより、前記トナーカートリッジが、前記離間位置から前記接触位置へ移動することを特徴とする、画像形成装置。
【請求項８】
請求項６に記載の画像形成装置であって、
前記ドラムカートリッジは、
前記感光体ドラムへ駆動を入力するためのドラムカップリング
をさらに有し、
前記トナーカートリッジは、
前記現像ローラへ駆動を入力するための現像カップリング
をさらに有し、
前記直動カムは、前記ドラムカップリングおよび前記現像カップリングと、前記第１方向に重ならないことを特徴とする、画像形成装置。
【請求項９】
請求項８に記載の画像形成装置であって、
前記ドラムカートリッジは、前記ドロワに対して、前記第１方向および前記第２方向に交差する第３方向に装着可能であり、
前記トナーカートリッジは、前記ドロワに前記ドラムカートリッジが装着された状態において、前記ドロワに対して前記第３方向に装着可能であり、
前記直動カムは、前記第３方向において、前記ドラムカップリングと前記現像カップリングとの間に位置することを特徴とする、画像形成装置。
【請求項１０】
請求項９に記載の画像形成装置であって、
前記感光体ドラムは、前記トナーカートリッジが前記接触位置に位置する状態において、前記現像ローラと接触する外周面を有し、
前記第１方向において、前記ドラムカップリングは、前記直動カムと前記感光体ドラムの前記外周面との間に位置することを特徴とする、画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、画像形成装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、レーザプリンタやＬＥＤプリンタ等の電子写真方式の画像形成装置が知られている。従来の画像形成装置については、例えば、特許文献１に記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１７９１３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
画像形成装置は、感光体ドラムを有するドラムカートリッジと、感光体ドラムへトナーを供給する現像ローラを有するトナーカートリッジとを備える。ドラムカートリッジおよびトナーカートリッジは、ドロワに装着される。そして、ドラムカートリッジおよびトナーカートリッジが装着されたドロワが、画像形成装置の本体フレームに装着される。
【０００５】
この種の画像形成装置は、トナーカートリッジを、現像ローラが感光体ドラムから離れた離間位置と、現像ローラが感光体ドラムに接触する接触位置との間で、移動させる構造を有する。ただし、トナーカートリッジを離間位置と接触位置との間で移動させる構造には、さらなる改良の余地がある。
【０００６】
本開示の目的は、トナーカートリッジを離間位置と接触位置との間で移動させる新たな構造を提供することである。
【課題を解決するための手段】
【０００７】
第１開示は、画像形成装置であって、本体フレームと、前記本体フレームに着脱可能なドロワと、第１方向に延びるドラム軸について回転可能な感光体ドラムと、前記ドロワに着脱可能なトナーカートリッジであって、トナーを収容する筐体であって、前記第１方向に延びる離間ボスを有する筐体と、前記第１方向に延びる現像軸について回転可能な現像ローラと、を有するトナーカートリッジと、を備え、前記トナーカートリッジは、前記現像ローラが前記感光体ドラムから離れた離間位置と、前記現像ローラが前記感光体ドラムに接触する接触位置との間で移動可能であり、前記ドロワは、ドロワフレームと、前記感光体ドラムに対する前記トナーカートリッジの位置を切り替えるスイッチレバーであって、前記トナーカートリッジを前記離間位置に保持する第１レバー位置と、前記トナーカートリッジを前記接触位置に保持する第２レバー位置と、の間で、前記ドロワフレームに対して移動可能なスイッチレバーと、前記スイッチレバーを、前記第１レバー位置へ向けて付勢する離間バネと、を有し、前記トナーカートリッジは、前記ドロワに装着された状態において前記離間位置に位置し、前記スイッチレバーが前記離間バネの付勢力に反して前記第１レバー位置から前記第２レバー位置へ移動することにより、前記離間位置から前記接触位置へ移動することを特徴とする。
【０００８】
第２開示は、第１開示の画像形成装置であって、前記スイッチレバーは、前記第１レバー位置と前記第２レバー位置との間で、前記第１方向に延びるレバー軸について回動可能であることを特徴とする。
【０００９】
第３開示は、第２開示の画像形成装置であって、前記ドロワは、前記ドロワフレームに対して、前記第１方向に交差する第２方向において、第１カム位置と第２カム位置との間で移動可能な直動カムをさらに有し、前記直動カムが前記第１カム位置に位置する場合、前記スイッチレバーは前記第１レバー位置に位置し、前記直動カムが前記第２カム位置に位置する場合、前記スイッチレバーは前記第２レバー位置に位置し、前記離間バネは、前記直動カムを、前記第２カム位置から前記第１カム位置へ向けて付勢することを特徴とする。
【００１０】
第４開示は、第３開示の画像形成装置であって、前記ドロワは、前記直動カムと前記スイッチレバーとの間に位置する押圧バネであって、前記直動カムが前記第２カム位置に位置する状態において、前記スイッチレバーを前記第１レバー位置から前記第２レバー位置へ向けて押圧する押圧バネをさらに有することを特徴とする。
（【００１１】以降は省略されています）
