公開番号2025158508
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061119
出願日2024-04-04
発明の名称画像形成装置
出願人コニカミノルタ株式会社
代理人個人
主分類G03G 21/16 20060101AFI20251009BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】接点の汚れを抑制するとともにメンテナンスを容易にすること。
【解決手段】画像形成装置は、トナー収容容器が着脱される着脱方向に延びる収容空間459を有する収容部41と、本体接点543と、本体接点543を保持するリンク機構500と、を備え、リンク機構500は、摺動部513および付勢部材531を有し、収容空間459にトナー収容容器が存在しない第1状態で付勢部材531により付勢されて収容空間459に摺動部513が位置し、第1状態から収容空間459にトナー収容容器が存在する第2状態に変化する間に摺動部513がトナー収容容器に当接し、トナー収容容器に設けられた着脱方向に交わる方向を向く記憶素子441と本体接点543を電気的に接続させる。

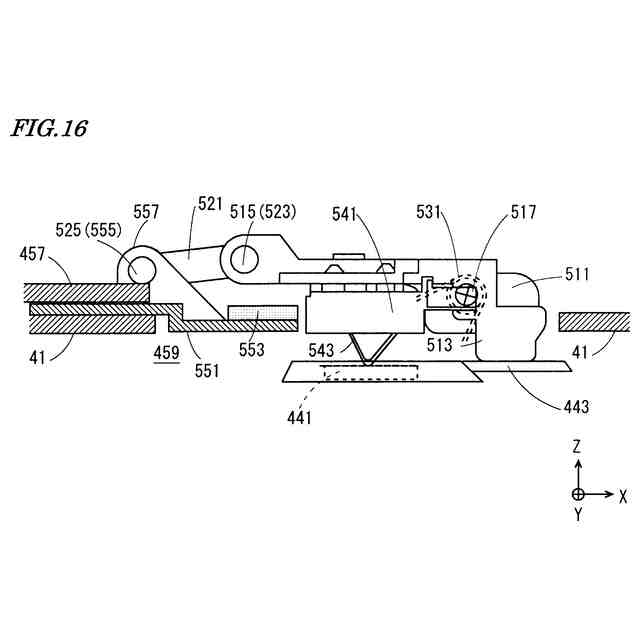

【選択図】図16
特許請求の範囲【請求項１】
トナー収容容器が着脱される着脱方向に延びる収容空間を有する収容部と、
本体接点と、
前記本体接点を保持するリンク機構と、
シャッタと、を備え、
前記リンク機構は、摺動部および付勢部材を有し、
前記シャッタに接続され、
前記収容空間に前記トナー収容容器が存在しない第１状態で前記付勢部材により付勢されて前記収容空間に前記摺動部が位置し、
前記収容空間に前記トナー収容容器が存在する第２状態から前記第１状態に変化する間に前記本体接点と前記収容空間との間の第１位置に前記シャッタを移動させ、
前記第１状態から前記第２状態に変化する間に前記摺動部が前記トナー収容容器に当接し、前記本体接点と前記収容空間との間から退避した第２位置に前記シャッタを移動させるとともに前記トナー収容容器に設けられた前記着脱方向に交わる方向を向く容器接点と前記本体接点を電気的に接続させる、画像形成装置。
続きを表示（約 450 文字）【請求項２】
前記シャッタは、前記収容空間に対して前記着脱方向にスライド可能に前記収容部に接続され、
前記リンク機構は、一端に前記摺動部を有し、前記着脱方向に交わりかつ前記収容空間を横切らない回転軸の周りで回転可能に前記収容部に接続された第１リンクと、
第１部分が前記回転軸と平行な軸の周りに回転可能に前記第１リンクと接続され、第２部分が前記回転軸と平行な軸の周りに回転可能に前記シャッタと接続される第２リンクと、を有し、
前記付勢部材は、前記摺動部が前記収容空間の外から内に向かう方向に前記第１リンクを前記回転軸の周りで付勢する、請求項１に記載の画像形成装置。
【請求項３】
前記シャッタの前記収容空間を向く面と反対側に設けられ、前記第１位置において前記本体接点に接触する清掃部材を、さらに備えた、請求項１に記載の画像形成装置。
【請求項４】
前記リンク機構は、前記収容空間の上方に設けられる、請求項１～３のいずれかに記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、画像形成装置に関し、特に、トナーを用いて画像を形成する画像形成装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
画像形成装置は、トナー収容容器に装着された記憶素子と通信し、トナー収容容器の識別情報などを読み取る装置が知られている。トナー収容容器は画像形成装置に着脱可能である。このため、画像形成装置は、トナー収容容器の記憶素子と電気的に接続される装置本体側の接点を有する。
【０００３】
例えば、特開２０１１－２４２４１７号公報には、情報を記憶する記憶素子を有するプロセスカートリッジを着脱可能で、前記記憶素子の接点と電気的に接触するための本体接点と、前記プロセスカートリッジを装置本体に着脱するための開口と、前記開口を開閉するために前記装置本体に移動可能に設けられた開閉部材と、を有する画像形成装置であって、前記開閉部材に、前記記憶素子の接点と前記本体接点との間に介在して前記２つの接点を非接触状態で保持するための保護部材を設け、前記プロセスカートリッジを前記装置本体に装着し前記開閉部材を閉めた状態で前記記憶素子の接点と前記本体接点との間に介在する保護部材が、前記開閉部材を開く動作に連動して、前記記憶素子の接点と前記本体接点との間から外れて、前記記憶素子の接点と前記本体接点とが電気的に接触することを特徴とする画像形成装置が記載されている。
【０００４】
しかしながら、特開２０１１－２４２４１７号公報に記載の画像形成装置は、画像形成装置の搬送中における本体接点と記憶素子の接点を保護することができるが、記憶素子の接点と本体接点との間に保護部材を介在させるために、特別な治具などを用いたユーザーによる操作が要求される。このため、本体接点を保護するための操作が必要となり操作が煩雑になる。また、プロセスカートリッジが取り外された状態においては、本体接点が露出する。このため、プロセスカートリッジが繰り返し交換される場合に、ユーザーの手が触れることで汚れて、接触不良が発生する場合がある。一方、本体接点を、ユーザーの手が届かない位置に配置することも考えられるが、本体接点のメンテナンスが困難になるといった問題がある。
【先行技術文献】
【特許文献】
【０００５】
特開２０１１－２４２４１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
この発明の目的の１つは、接点の汚れを抑制するとともにメンテナンスを容易にした画像形成装置を提供することである。
【課題を解決するための手段】
【０００７】
この発明のある局面によれば、画像形成装置は、トナー収容容器が着脱される着脱方向に延びる収容空間を有する収容部と、本体接点と、本体接点を保持するリンク機構と、シャッタと、を備え、リンク機構は、摺動部および付勢部材を有し、シャッタに接続され、収容空間にトナー収容容器が存在しない第１状態で付勢部材により付勢されて収容空間に摺動部が位置し、収容空間にトナー収容容器が存在する第２状態から第１状態に変化する間に本体接点と収容空間との間の第１位置にシャッタを移動させ、第１状態から第２状態に変化する間に摺動部がトナー収容容器に当接し、本体接点と収容空間との間から退避した第２位置にシャッタを移動させるとともにトナー収容容器に設けられた着脱方向に交わる方向を向く容器接点と本体接点を電気的に接続させる。
【図面の簡単な説明】
【０００８】
本発明の実施の形態の１つにおけるＭＦＰの外観を示す第１の斜視図である。

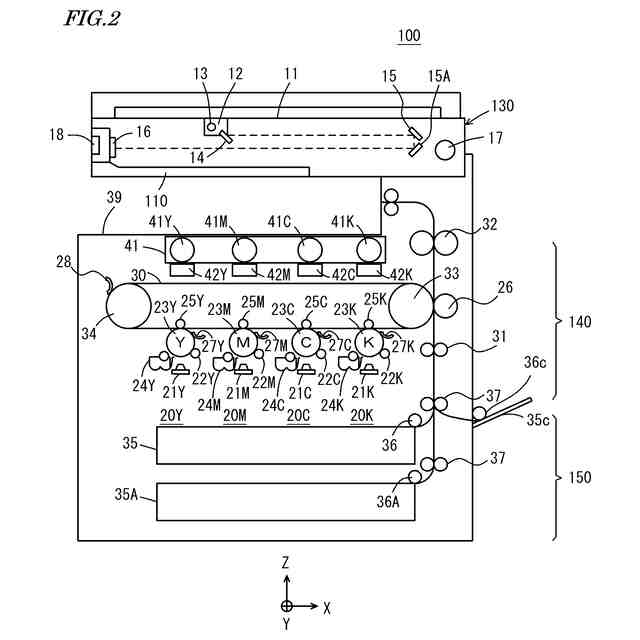

ＭＦＰの内部構成の一例を模式的に示す断面図である。

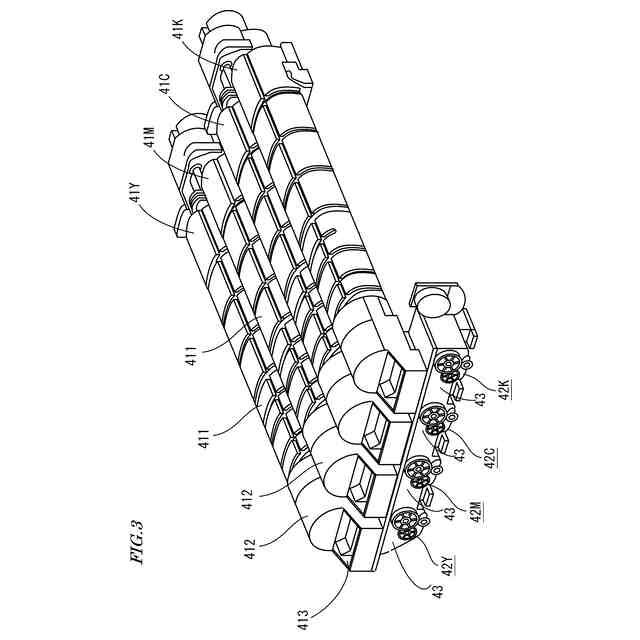

トナー収容容器およびサブホッパーの外観を示す斜視図である。

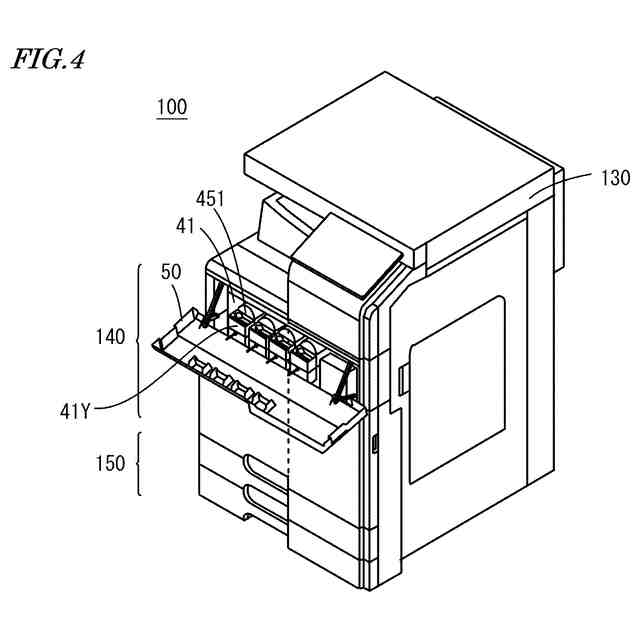

本発明の実施の形態の１つにおけるＭＦＰの外観を示す第２の斜視図である。

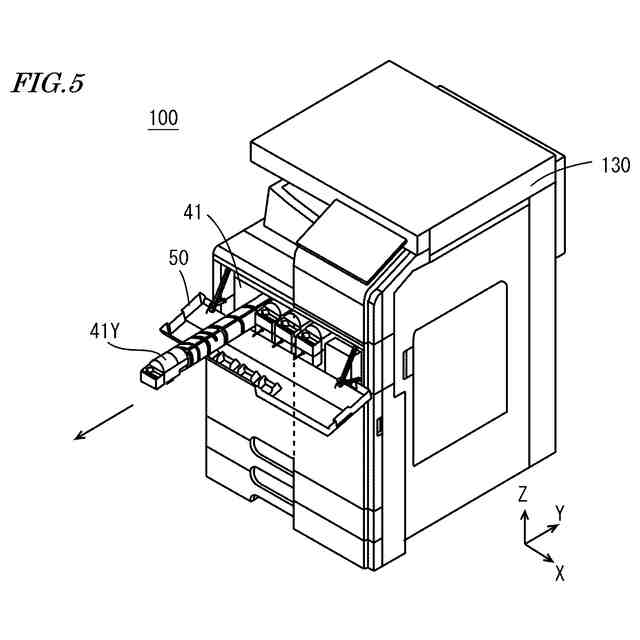

ＭＦＰにおいてトナー収容容器を交換する様子を示す図である。

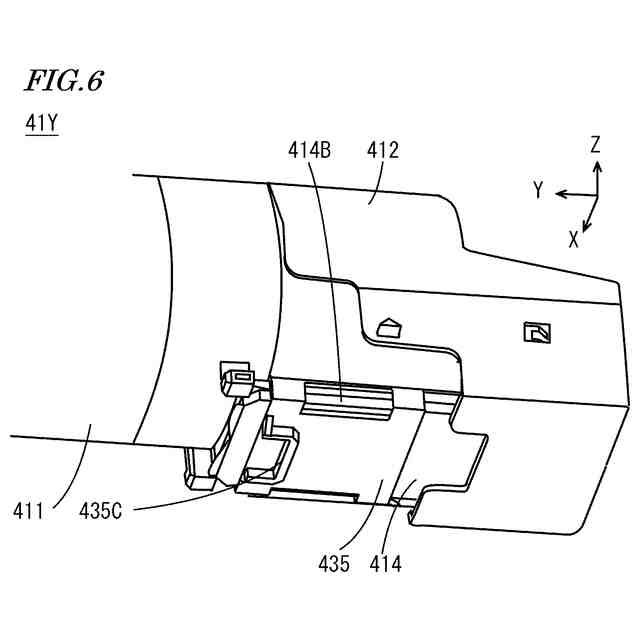

トナー収容容器の一例の一部を示す第１の斜視図である。
トナー収容容器の一例の一部を示す第２の斜視図である。

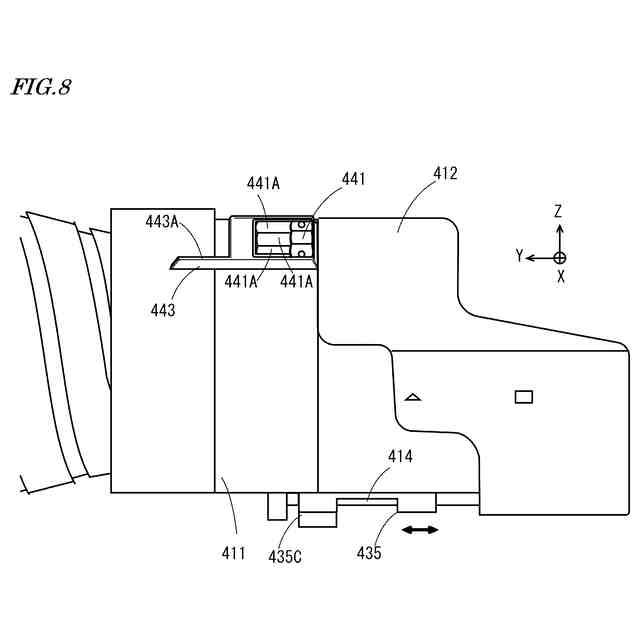

トナー収容容器の一例の一部を示す側面図である。

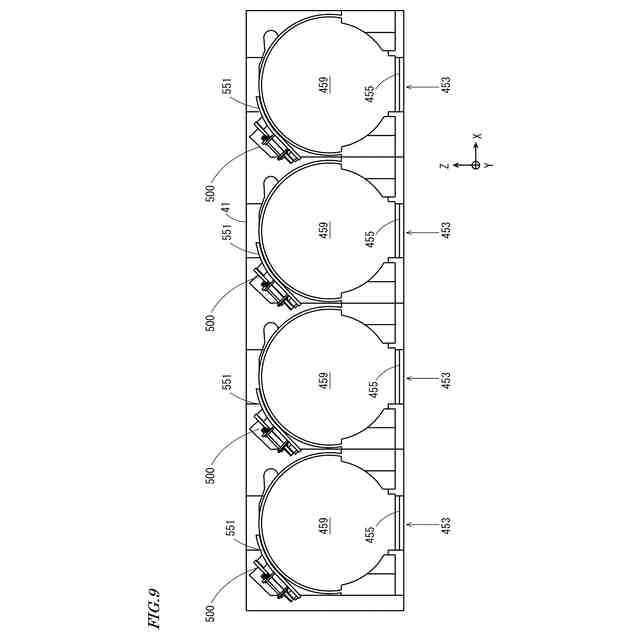

収容部の正面図である。
収容空間の周辺を拡大して示す第１の図である。
図１０のＡ－Ａ線断面図である。
第１リンクの斜視図である。
シャッタの斜視図である。
図１０のＢ－Ｂ線断面図である。
収容空間の周辺を拡大して示す第２の図である。
図１５のＡ－Ａ線断面図である。
図１５のＢ－Ｂ線断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態における画像形成装置について図面を参照して説明する。以下の説明では同一の部品には同一の符号を付してある。それらの名称および機能も同じである。したがってそれらについての詳細な説明は繰返さない。
【００１０】

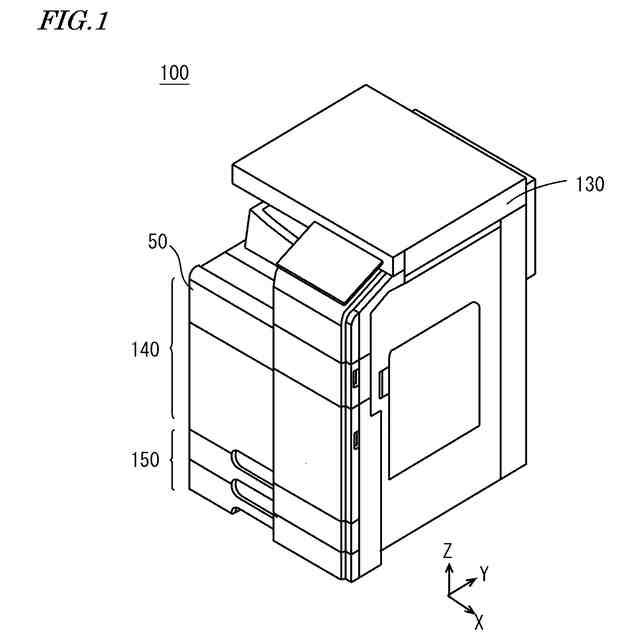

図１は、本発明の実施の形態の１つにおけるＭＦＰの外観を示す第１の斜視図である。図１を参照して、ＭＦＰ（ＭｕｌｔｉＦｕｎｃｔｉｏｎＰｅｒｉｐｈｅｒａｌ）１００は、画像形成装置の一例であり、その前面に本体ケースの一部を構成するカバー部材５０を備える。カバー部材５０は、開閉可能であり、図１においては、カバー部材５０が閉じた閉状態におけるＭＦＰ１００を示している。図１において、互いに直交するＸ方向、Ｙ方向およびＺ方向が定義される。Ｘ方向およびＹ方向は水平面に平行である。以下の説明では、Ｘ方向は、画像形成装置１の左右に平行な方向とし、左右方向ともいう。Ｘ方向正側が右方であり、Ｘ方向負側が左方である。Ｙ方向は、画像形成装置１の奥行方向に平行な方向とし、前後方向ともいう。Ｙ方向負側が前方向であり、Ｙ方向正側が後方向である。Ｚ方向は、画像形成装置１の上下方向に平行な方向であり、上下方向ともいう。Ｚ方向正側が上方向であり、Ｚ方向負側が下方向である。
（【００１１】以降は省略されています）
