公開番号2025079761
公報種別公開特許公報(A)
公開日2025-05-22
出願番号2023202254
出願日2023-11-11
発明の名称固着具と固着具の固定方法
出願人個人
代理人
主分類F16B 37/04 20060101AFI20250515BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】熱可塑性樹脂の成形品部材に設けられた孔に固定する切削加工が容易な固着具と固着具の固定方を提供する。
【解決手段】本発明の固着具1は、短い円柱状の本体2に端面aを有する外側周面上に設けられた頭部3、外側周面上に設けられローレット(凹凸条)を有する栓体部4、および先端部5を有して設けられている。先端部5は面取り加工がされている。栓体部4の外径は、頭部の外径より所定値小さく加工されている。本体2には、端面aから先端部5まで雌ねじ6が貫通ねじとして設けられている。
【選択図】図1
特許請求の範囲【請求項1】
熱可塑性樹脂の成形品部材に設けられた孔に加熱・加圧されて固定されるナット状に貫通ねじが加工された金属製の固着具であって、
円柱状の本体に上記孔の孔径と同じ外径の頭部と、
この頭部に隣接して前記円柱状の本体の外側周面上に多数の凹凸条を有し、前記頭部の外径より小さい外径の栓体部と、
この栓体部に隣接して前記円柱状の本体の外側周面上の先端に設けられた先端部と、
を具備したことを特徴とする固着具。
続きを表示(約 1,400 文字)【請求項2】
熱可塑性樹脂の成形品部材に設けられた孔に加熱・加圧されて固定されるナット状に貫通ねじが加工された金属製の固着具であって、
円柱状の本体に上記孔の孔径と同じ外径の頭部と、
この頭部に隣接して前記円柱状の本体の外側周面上に多数の凹凸条を有し、前記頭部の外径より小さい外径の栓体部と、
この栓体部に隣接して前記円柱状の本体の外側周面上の先端に設けられた先端部とを有し、
前記円柱状の本体の全長が前記孔の深さより長いことを特徴とする固着具。
【請求項3】
熱可塑性樹脂の成形品部材に設けられた孔に加熱・加圧されて固定されるナット状に貫通ねじが加工された金属製の固着具の固定方法であって、
上記固着具は、円柱状の本体に上記孔の孔径と同じ外径の頭部と、この頭部に隣接して前記円柱状の本体の外側周面上に多数の凹凸条を有し、前記頭部の外径より小さい外径の栓体部と、この栓体部に隣接して前記円柱状の本体の外側周面上の先端に設けられた先端部とを有し、
上記熱可塑性樹脂の成形品部材に設けられた孔に前記固着具が挿入されて前記固着具の頭部が加熱・加圧された際に前記先端部から前記孔の底を溶融し、溶融された樹脂が前記栓体部の外側周面上の多数の凹凸条と上記貫通ねじのねじ山とに流れ込んで固まることにより前記孔に前記固着具が固定されることを特徴とする固着具の固定方法。
【請求項4】
熱可塑性樹脂の成形品部材に設けられた孔に加熱・加圧されて固定されるナット状に貫通ねじが加工された金属製の固着具の固定方法であって、
上記固着具は、円柱状の本体に上記孔の孔径と同じ外径の頭部と、この頭部に隣接して前記円柱状の本体の外側周面上に多数の凹凸条を有し、前記頭部の外径より小さい外径の栓体部と、この栓体部に隣接して前記円柱状の本体の外側周面上の先端に設けられた先端部とを有し、
上記熱可塑性樹脂の成形品部材に設けられた孔に前記固着具が挿入されて前記固着具の頭部が加熱・加圧された際に前記先端部から前記孔の底を溶融し、前記円柱状の本体の全長が前記孔の深さより長い分だけ前記先端部と前記栓体部の一部とが前記孔の底に埋められ、
前記溶融された樹脂が前記栓体部の外側周面上の多数の凹凸条と上記貫通ねじのねじ山とに流れ込んで固まることにより前記孔に前記固着具が固定されることを特徴とする固着具の固定方法。
【請求項5】
上記頭部は、熱可塑性樹脂の成形品部材に設けられた孔の孔径より所定値小さい外径であることを特徴とする請求項1又は請求項2又は請求項3又は請求項4に記載の固着具。
【請求項6】
上記先端部と栓体部の一部とが、上記熱可塑性樹脂の成形品部材に設けられた孔の孔底を溶融して前記孔底に埋められることを特徴とする請求項1又は請求項2又は請求項3に記載の固着具。
【請求項7】
上記熱可塑性樹脂の成形品部材に設けられた孔に上記固着具が挿入されて上記固着具の頭部が加熱されて加圧される際、上記固着具は所定位置まで挿入されることを特徴とする請求項1又は請求項2又は請求項3又は請求項4に記載の固着具。
【請求項8】
上記貫通ねじに上記先端部から上記孔の孔底から溶融した樹脂がねじ山に流れて固まることにより、上記孔に対する上記固着具の引き抜き強度を保つことを特徴とする請求項1又は請求項2又は請求項3又は請求項4に記載の固着具。

発明の詳細な説明【技術分野】
【0001】
この発明は、熱可塑性樹脂の成形品部材に嵌め込み固定して使用するのに適した固着具と固着具の固定方法に関する。
続きを表示(約 1,800 文字)【背景技術】
【0002】
従来、熱可塑性樹脂の成形品からなる部材にねじ孔を形成してボルトなどをねじ込み固定すると、引張り、ねじり、振動その他の外力を受けたとき、あるいはボルトなどを反覆して着脱したときにねじ孔が変形し、または破壊して使用できなくなる。
そこで、成形品部材に設けられた孔に対して、嵌め込み固定してボルトなどを安定よく固定しておくことができると共に反覆着脱に耐えるようにしたナット状の金属製固着具(インサート)が実用化されている。さらに、このような固着具が成形品部材の孔に喰い込んで充分な強度で固定されるように固着具の外側周面にローレット状その他の凹凸を設ける方法が提案されている(例えば特許文献1、2)。
【0003】
このような固着具を成形品部材に嵌め込む際は、成形品部材に設けられたボス孔に固着具を加熱(200℃前後)しながら加圧して嵌め込んでいる。この熱可塑性樹脂の性質を利用し、本発明者は、熱可塑性樹脂の成形品部材に設けられた孔に固定するナット状に貫通ねじが加工された固着具を平成5年11月8日に出願している。
【0004】
しかしながら、上述出願したナット状に貫通ねじが加工された固着具は切削加工が複雑であるという課題があった。
【先行技術文献】
【特許文献】
【0005】
特開昭50-85756号公報
特開昭58-124809号公報
【発明の概要】
【発明が解決しようとする課題】
【0006】
上記したように、平成5年11月8日に出願した熱可塑性樹脂の成形品部材に設けられた孔に固定するナット状に貫通ねじが加工された固着具は切削加工が複雑であるという課題があった。この発明の目的は、熱可塑性樹脂の成形品部材に設けられた孔に固定する切削加工が容易な固着具と固着具の固定方法を提供することである。
【課題を解決するための手段】
【0007】
そこで、本発明は、熱可塑性樹脂の成形品部材に設けられた孔に加熱・加圧されて固定されるナット状に貫通ねじが加工された金属製の固着具であって、円柱状の本体に上記孔の孔径と同じ外径の頭部と、この頭部に隣接して前記円柱状の本体の外側周面上に多数の凹凸条を有し、前記頭部の外径より小さい外径の栓体部と、この栓体部に隣接して前記円柱状の本体の外側周面上の先端に設けられた先端部とを具備したものである。
また、本発明は、熱可塑性樹脂の成形品部材に設けられた孔に加熱・加圧されて固定されるナット状に貫通ねじが加工された金属製の固着具の固定方法であって、上記固着具は、円柱状の本体に上記孔の孔径と同じ外径の頭部と、この頭部に隣接して前記円柱状の本体の外側周面上に多数の凹凸条を有し、前記頭部の外径より小さい外径の栓体部と、この栓体部に隣接して前記円柱状の本体の外側周面上の先端に設けられた先端部とを有し、上記熱可塑性樹脂の成形品部材に設けられた孔に前記固着具が挿入されて前記固着具の頭部が加熱・加圧された際に前記固着具の先端部から前記孔の底を溶融し、溶融された樹脂が前記栓体部の外側周面上の多数の凹凸条と上記貫通ねじのねじ山とに流れ込んで固まることにより前記孔に前記固着具が固定されるようにしたものである。
【発明の効果】
【0008】
本発明は、熱可塑性樹脂の成形品部材に設けられた孔に固定する切削加工が容易な固着具と固着具の固定方法を提供することが可能となる。
【図面の簡単な説明】
【0009】

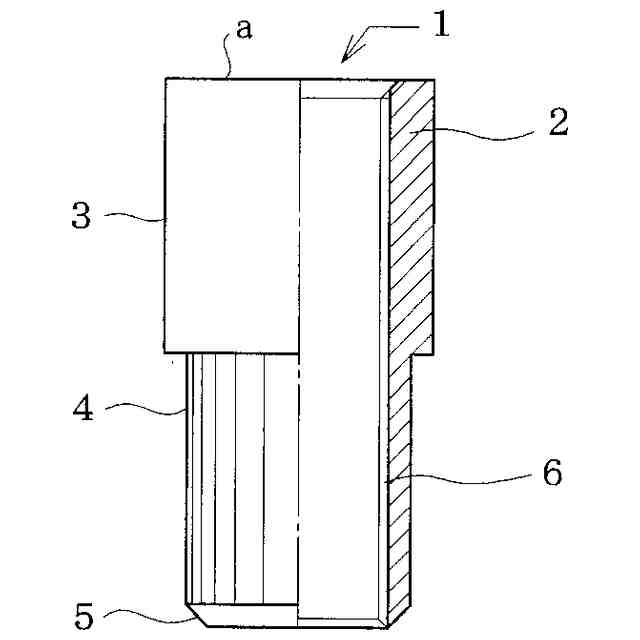

本発明の実施の形態に係る第1実施例が適用可能な固着具の一例を示す片側断面図。

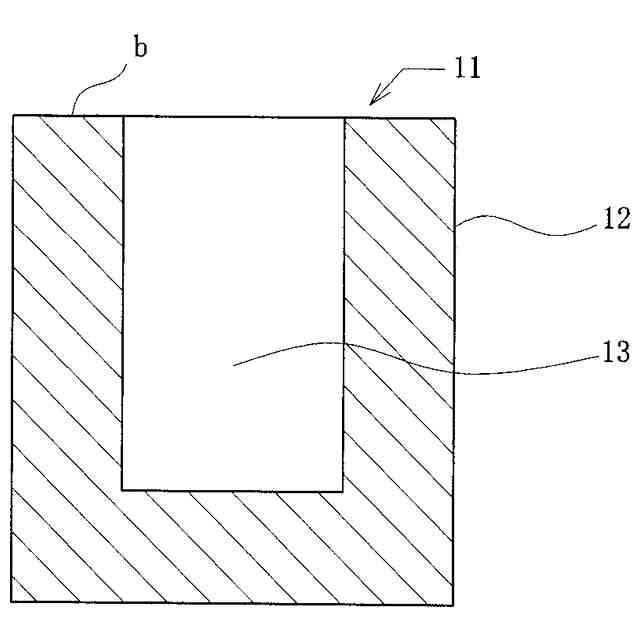

第1実施例が適用可能な成形品部材の形状を示す断面図。

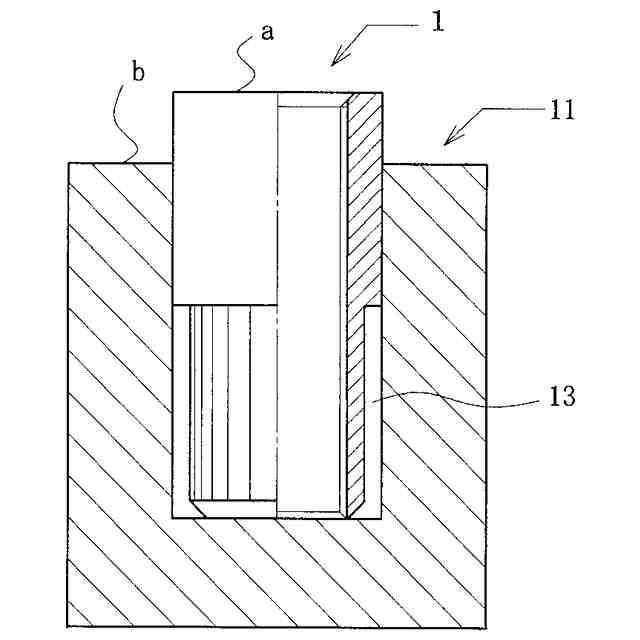

固着具が成形品部材の孔に仮置きされた状態を示す図。

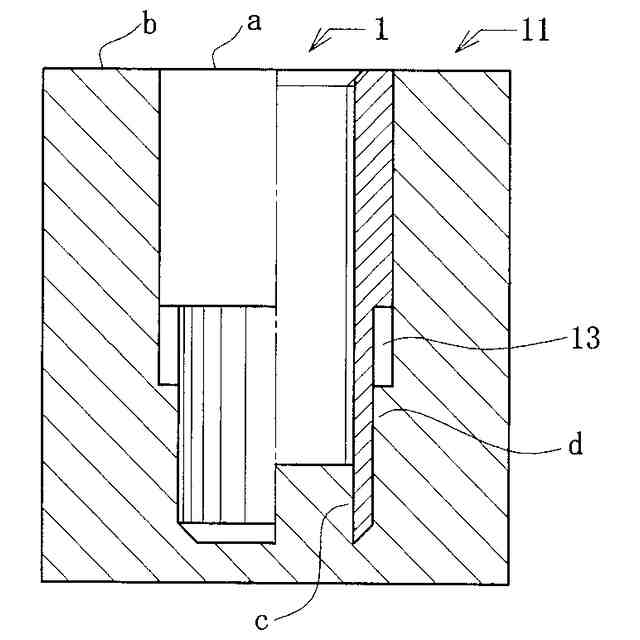

固着具が成形品部材の孔に固定された状態を示す図。
【発明を実施するための形態】
【0010】
以下、図面を参照して、この発明の実施の形態について詳細に説明する。
図1は、この発明の第1実施例に係るインサートと呼ばれる固着具1を示す片側断面図である。すなわち、この固着具1は、短い円柱状の本体2に端面aを有する外側周面上に設けられた頭部3、外側周面上に設けられローレット(凹凸条)を有する栓体部4、および先端部5を有して設けられている。
(【0011】以降は省略されています)
