公開番号2025136339
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034839
出願日2024-03-07
発明の名称ブローチ盤
出願人株式会社不二越
代理人個人,個人
主分類B23D 37/10 20060101AFI20250911BHJP(工作機械;他に分類されない金属加工)
要約【課題】ワークへのクーラントの付着、および加工機内へのクーラントの飛散を抑制することができ、清掃作業を容易としつつクーラントに要するコストの削減を図ることを可能とする。

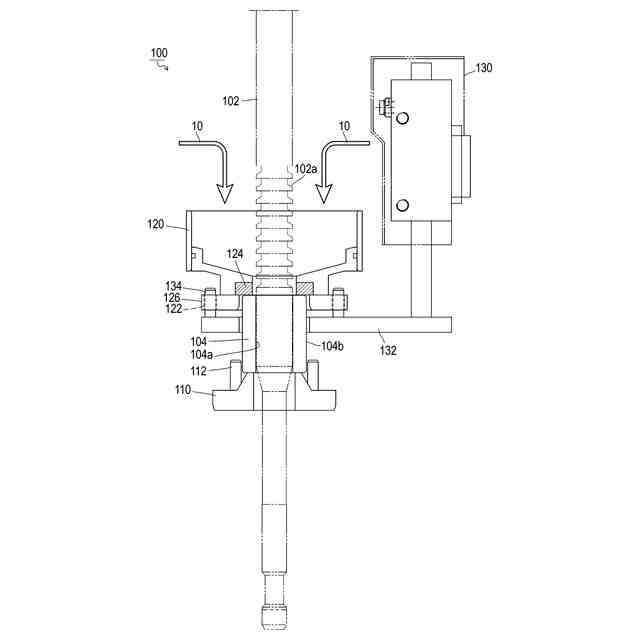

【解決手段】本発明にかかるブローチ盤100の構成は、外周に多数の切刃102aを有するブローチカッター102によってワーク104の内面104aを切削するブローチ盤100において、ワーク104を載置しブローチカッター102が挿入される基準金110と、基準金110上に載置されたワーク104上に載置されてクーラント10を貯留する漏斗120と、漏斗120をワーク104に対して昇降させるリフト装置130と、を備え、漏斗120は、上方が開口していて、ワーク104と同軸に配置され、ブローチカッター102が、ワーク104と漏斗120と基準金110とを同時に貫通し、ワーク内面の加工を行うことを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
外周に多数の切刃を有するブローチカッターの直線運動によってワークの内面を切削するブローチ盤において、
前記ワークを載置し前記ブローチカッターが挿入される基準金と、
前記基準金上に載置された前記ワーク上に載置されてクーラントを貯留する漏斗と、
前記漏斗を前記ワークに対して昇降させるリフト装置と、
を備え、
前記漏斗は、上方が開口していて、前記ワークと同軸に配置され、
前記ブローチカッターが、前記ワークと前記漏斗と前記基準金とを同時に貫通し、前記ワーク内面の加工を行うことを特徴とするブローチ盤。
続きを表示（約 260 文字）【請求項２】
前記漏斗の下部には、前記ワークの上面に当接して隙間を封止する柔軟部材が備えられていることを特徴とする請求項１に記載のブローチ盤。
【請求項３】
前記リフト装置は、
前記漏斗に対して下方から支持するアームと、
前記アームに設けられ上方に突出するピンと、
を有し、
前記漏斗のベース板は、前記ピンを遊嵌するボス穴を有し、
前記アームが下降することによって前記漏斗が前記ワーク上に残置されることを特徴とする請求項１または２に記載のブローチ盤。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ブローチカッターの直線運動によって被加工物（ワーク）の内面を切削するブローチ盤に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
ブローチ盤は、ブローチ（ブローチカッター）と呼ばれる工具を使ってワークの内面や外面を削る工作機械である。ブローチカッターは、長手の棒状の工具で、外周に多数の切刃が並んだ構造になっている。特に、ブローチカッターは、直線運動するときにすべての切刃がワークに触れるよう、先端側の切刃（荒刃）から末端側の切刃（仕上刃）に向かって次第に寸法が大きく（高く）なっている。
【０００３】
このようなブローチカッターを使用するブローチ盤は、ブローチカッターを直線方向に一度駆動するだけで工作物の荒削りから仕上げ削りまでを完了させることができ、今日の大量生産の現場において大いに活用されている。
【０００４】
例えば特許文献１には、「一部に下孔を形成した被加工物を支持台上に、この下孔の中心軸を上下方向に配置した状態で設置した後、この支持台に対して昇降可能に設置したブローチを下降させ、このブローチを上記下孔に挿通した状態で、このブローチの一部外周面に形成した刃によりこの下孔の内周面を軸方向に切削するブローチ加工方法」が開示されている。
【０００５】
特許文献１では、「上記ブローチが上昇した状態で、上記支持台の上方でこのブローチの下側に受部材を進入させ、このブローチに付着して下方に落下する異物が、上記支持台の上面及びこの支持台の上面に載置された上記被加工物に付着する事を防止する事」を特徴としている。特許文献１によれば、「被加工物に形成した下孔にブローチ加工を施す際に、ブローチに付着した異物が下方に落下乃至は滴下して上記被加工物に付着する事を防止できる」としている。
【先行技術文献】
【特許文献】
【０００６】
特開２００７－１９６３２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ブローチ盤を用いてワークを切削する際には、切削箇所に大量のクーラントを供給する。クーラントとして切削液が用いられる場合、クーラントが加工機外に持ち出されると、その清掃作業が著しく手間であるとともに、クーラントのロスが多くなってコスト増大の一因となる。またワークに付着したクーラントを除去するためには、洗浄機での洗浄やエアブローを行っているが、洗浄機はコストが高く、エアブローを用いる場合は油残りが多くなってしまう。このような問題は特許文献１の技術では解決できず、新たな技術の開発が求められていた。
【０００８】
本発明は、このような課題に鑑み、ワークへのクーラントの付着、および加工機内へのクーラントの飛散を抑制することができ、清掃作業を容易としつつクーラントに要するコストの削減を図ることが可能なブローチ盤を提供することを目的としている。
【課題を解決するための手段】
【０００９】
上記課題を解決するために、本発明にかかるブローチ盤の代表的な構成は、外周に多数の切刃を有するブローチカッターの直線運動によってワークの内面を切削するブローチ盤において、ワークを載置しブローチカッターが挿入される基準金と、基準金上に載置されたワーク上に載置されてクーラントを貯留する漏斗と、漏斗をワークに対して昇降させるリフト装置と、を備え、漏斗は、上方が開口していて、ワークと同軸に配置され、ブローチカッターが、ワークと漏斗と基準金とを同時に貫通し、ワーク内面の加工を行うことを特徴とする。
【００１０】
上記漏斗の下部には、ワークの上面に当接して隙間を封止する柔軟部材が備えられているとよい。
（【００１１】以降は省略されています）
