特許ウォッチ

公開番号2025174684
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024081192
出願日2024-05-17
発明の名称流路切換弁
出願人株式会社不二越
代理人個人,個人
主分類F16K 31/08 20060101AFI20251120BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】簡素な構造でありながら、プランジャを固定鉄心に確実に当接させることができる流路切換弁を提供する。

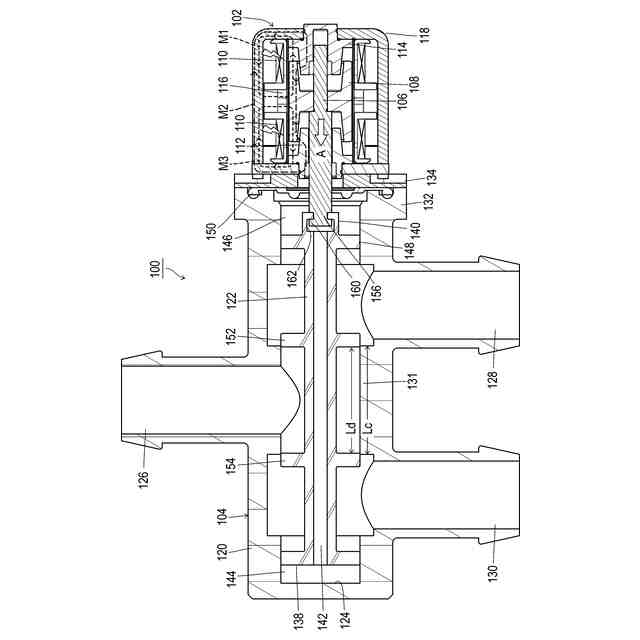

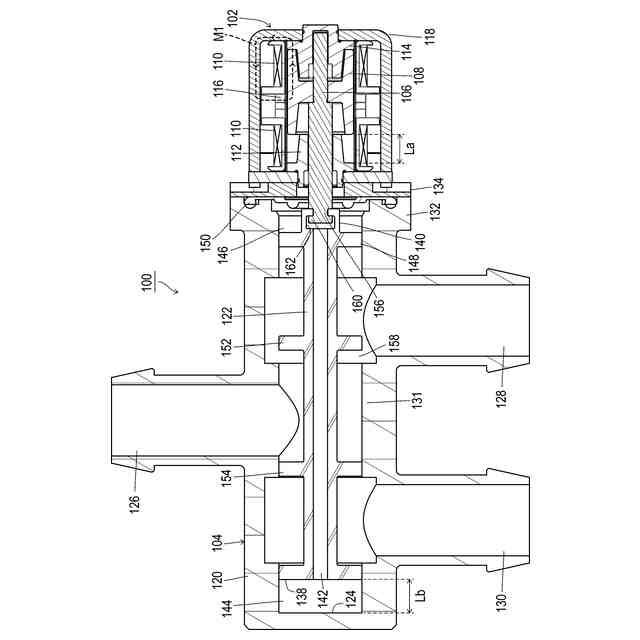

【解決手段】本発明にかかる流路切換弁100は、電磁部102とバルブ部104とを備え、電磁部は、シャフト106と一体に移動するプランジャ108と、プランジャを移動させるコイル110と、プランジャのストロークの両端に配置された第1固定鉄心112および第2固定鉄心114と、プランジャをストロークの両端で第1固定鉄心および第2固定鉄心に吸着保持させる磁石116とを有し、バルブ部は、入力ポート126と複数の出力ポート128、130とを有するスリーブ120と、電磁部のシャフトに連結され、スリーブの内部を摺動して複数の出力ポートの切換を行うスプール122とを有し、プランジャが第1固定鉄心および第2固定鉄心のいずれかと当接したとき、スプールがスプールのストローク端に至らないことを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
電磁部とバルブ部とを備えた流路切換弁であって、
前記電磁部は、
シャフトと一体に移動するプランジャと、
前記プランジャを移動させるコイルと、
前記プランジャのストロークの両端に配置された２つの固定鉄心と、
前記プランジャをストロークの両端で前記２つの固定鉄心に吸着保持させる磁石とを有し、
前記バルブ部は、
入力ポートと複数の出力ポートとを有するスリーブと、
前記電磁部の前記シャフトに連結され、前記スリーブの内部を摺動して前記複数の出力ポートの切換を行うスプールとを有し、
前記プランジャが前記２つの固定鉄心のいずれかと当接したとき、前記スプールが該スプールのストローク端に至らないことを特徴とする流路切換弁。
続きを表示（約 78 文字）【請求項２】
前記スプールの中心には、該スプールの一端から他端に貫通する貫通穴が設けられていることを特徴とする請求項１に記載の流路切換弁。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電磁部とバルブ部とを備えた流路切換弁に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
一例として流路切換弁のバルブ部は、少なくとも入力ポートと出力ポートを有するスリーブと、スリーブの内部に摺動可能に配置されたスプールとを備える。流路切換弁は、バルブ部に取り付けられた電磁部のコイルが励磁されることで吸引力が生じ、この吸引力によってスプールを変位させて流路を切り換える。
【０００３】
特許文献１には、電磁部とバルブ部とを備えた電磁弁が記載されている。電磁部は、プランジャと、固定コア（固定鉄心）と、永久磁石と、戻しばね（プランジャの突出方向）と、コイル部とを有する。バルブ部は、出力ポートを有するボディと、入力ポートと出力ポートを有する他のボディと、弁軸と、弁シートと、戻しばね（プランジャの引込方向）とを有する。
【０００４】
この電磁弁では、コイル部が通電されるとプランジャが固定コアに密着状態で保持され、バルブ部のばねに押されて弁軸が移動し、他のボディの出力ポートが開く。また非通電時には、電磁部の永久磁石によりプランジャと固定コアとの密着状態が保持される。さらに通電時（極性反転）には、永久磁石の磁力低下によりプランジャと固定コアとの密着状態を維持できず、プランジャが電磁部のばねに押されて、バルブ部の弁軸が移動して弁体シートによりボディの出力ポートが開く。また弁軸は、プランジャとは分離されていて、ボディおよび他のボディに連結された支持アームによって位置決めされて、プランジャとの合芯性が確保されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１３－２１７４６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし特許文献１の電磁弁では、プランジャと弁軸とが分離されているため、プランジャが固定コアに隙間なく密着するものの、２つの戻しばねが必要となり、構造が複雑になっている。また電磁弁は、プランジャを一端で保持するラッチソレノイドである。このため、プランジャは、バルブ部のばねに抗して移動する必要があり、プランジャ推力が損なわれる。さらに、プランジャと分離された弁軸を位置決めするために、ボディおよび他のボディに連結された支持アームが必要となり、流路の開口面積が減少してしまう。
【０００７】
本発明は、このような課題に鑑み、簡素な構造でありながら、プランジャを固定鉄心に確実に当接させることができる流路切換弁を提供することを目的としている。
【課題を解決するための手段】
【０００８】
上記課題を解決するために、本発明にかかる流路切換弁の代表的な構成は、電磁部とバルブ部とを備えた流路切換弁であって、電磁部は、シャフトと一体に移動するプランジャと、プランジャを移動させるコイルと、プランジャのストロークの両端に配置された２つの固定鉄心と、プランジャをストロークの両端で２つの固定鉄心に吸着保持させる磁石とを有し、バルブ部は、入力ポートと複数の出力ポートとを有するスリーブと、電磁部のシャフトに連結され、スリーブの内部を摺動して複数の出力ポートの切換を行うスプールとを有し、プランジャが２つの固定鉄心のいずれかと当接したとき、スプールがスプールのストローク端に至らないことを特徴とする。
【０００９】
上記のスプールの中心には、スプールの一端から他端に貫通する貫通穴が設けられていることが好ましい。
【発明の効果】
【００１０】
本発明によれば、簡素な構造でありながら、プランジャを固定鉄心に確実に当接させることができる流路切換弁を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
