公開番号2025174390
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024080751
出願日2024-05-17
発明の名称歯切工具用部品およびそれを用いた歯切工具
出願人株式会社不二越
代理人弁理士法人酒井国際特許事務所,個人
主分類B23F 21/10 20060101AFI20251120BHJP(工作機械;他に分類されない金属加工)
要約【課題】内歯車の加工時には切削加工時に発生する切りくずを適切に外部へ排出することのできる歯切工具用部品およびそれを用いた歯切工具を提供する。
【解決手段】複数の切れ刃21を外周面に備える円盤状の歯切工具本体2と、軸状のツーリング1と、を互いに締結するための歯切工具用部品3,4において、歯切工具用部品3,4は、一端側にはツーリング1の軸内に嵌め込むネジ部4A、他端側には六角穴43を備えたボルト頭4B、をそれぞれ備えるボルト部品4を有して、ボルト部品4の内部に軸方向に形成された油孔41と該軸方向の油孔41を起点として径方向に延びる複数の油孔42を設ける。
【選択図】図1

特許請求の範囲【請求項１】
複数の切れ刃を外周面に備える円盤状の歯切工具本体と、軸状のツーリングと、を互いに締結するための歯切工具用部品であって、前記歯切工具用部品は、当該一端側に前記ツーリングの軸内に嵌め込むネジ部と、当該他端側には六角穴を備えたボルト頭と、を備えるボルト部品を有しており、前記ボルト部品の内部には、軸方向に形成された油孔と、該軸方向の油孔を起点として径方向に延びる複数の油孔と、が設けられていることを特徴とする歯切工具用部品。
続きを表示（約 390 文字）【請求項２】
中央部に貫通穴を備えたリング部品であって、前記貫通穴の内周面から放射状に延びる複数の油孔が設けられているリング部品をさらに有していることを特徴とする請求項１に記載の歯切工具用部品。
【請求項３】
複数の切れ刃を外周面に備える円盤状の歯切工具本体と、軸状のツーリングと、中央部に貫通穴を備えたリング部品と、一端側に前記ツーリングの軸内に嵌め込むネジ部および他端側に六角穴を備えたボルト頭を具備するボルト部品と、を有しており、前記ボルト頭を前記リング部品の貫通穴に嵌め込んだ状態で前記ネジ部を用いて前記歯切工具本体を前記ツーリングに締結し、かつ前記ボルト部品の中心軸から前記ネジ部の径方向に向けて設けられた油孔の開口部と前記リング部品の貫通穴の内周面から径方向へ向けて設けられた油孔の前記内周面側の開口部が互いに接続されていることを特徴とする歯切工具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スカイビングカッタやピニオンカッタなどの歯切工具に脱着できる歯切工具用部品およびその歯切工具用部品を用いた歯切工具に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、歯切工具を使用した歯車加工時には、工作機械側からのクーラント（冷却剤）の供給が行われる。もしくは、工作機械側から歯切工具本体に設けられた油孔（冷却剤が通るための流路）を介して、歯切工具や被削材に冷却剤が吐出される（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１５４４４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、内歯車の加工時にはクーラント（冷却剤）の供給が外部から行われる、もしくは歯切工具本体から外部に向けて行われる場合がある。その場合、切削加工時に発生する切りくずが、被削材内部に滞留するので、外部へ排出することができないという問題があった。加えて、内歯車加工時に発生する切りくずが被削材内部に滞留することで、滞留した切りくずと歯切工具が互いに噛み込むことで、歯切工具の切れ刃に異常損傷が発生する場合があった。
【０００５】
そこで、本発明は、特に内歯車の加工時には切削加工時に発生する切りくずを適切に外部へ排出することのできる歯切工具用部品およびそれを用いた歯切工具を提供することを課題とする。
【課題を解決するための手段】
【０００６】
本発明の歯切工具用部品は、複数の切れ刃を外周面に備える円盤状の歯切工具本体と、軸状のツーリングと、を互いに締結するための歯切工具用部品であり、歯切工具用部品は、当該一端側に前記ツーリングの軸内に嵌め込むネジ部と、当該他端側には六角穴を備えたボルト頭と、を備えるボルト部品を有しており、ボルト部品の内部には、軸方向に形成された油孔と、該軸方向の油孔を起点として径方向に延びる複数の油孔と、が設けられている。
【０００７】
また、歯切工具の発明は、複数の切れ刃を外周面に備える円盤状の歯切工具本体と、軸状のツーリングと、中央部に貫通穴を備えたリング部品と、一端側にツーリングの軸内に嵌め込むネジ部および他端側に六角穴を備えたボルト頭を具備するボルト部品と、を有して、ボルト頭をリング部品の貫通穴に嵌め込んだ状態でネジ部を用いて歯切工具本体をツーリングに締結し、かつボルト部品の中心軸からネジ部の径方向に向けて設けられた油孔の開口部とリング部品の貫通穴の内周面から径方向へ向けて設けられた油孔の内周面側の開口部が互いに接続されている。
【発明の効果】
【０００８】
本発明の歯切工具用部品およびそれを用いた歯切工具は、複数の切れ刃を外周面に備える円盤状の歯切工具本体と、軸状のツーリングと、中央部に貫通穴を備えたリング部品と、一端側にツーリングの軸内に嵌め込むネジ部および他端側に六角穴を備えたボルト頭を具備するボルト部品と、を有して、ボルト頭をリング部品の貫通穴に嵌め込んだ状態でネジ部を用いて歯切工具本体をツーリングに締結し、かつボルト部品の中心軸からネジ部の径方向に向けて設けられた油孔の開口部とリング部品の貫通穴の内周面から径方向へ向けて設けられた油孔の内周面側の開口部が互いに接続されている。そのため、工作機械側から流入するエアー（圧縮空気）やクーラント（冷却剤）を歯切工具用部品の切れ刃の刃先やすくい面に適切に供給する。したがって、内歯車の加工時には切削加工時に発生する切りくずを適切に外部へ排出することができる。
【図面の簡単な説明】
【０００９】

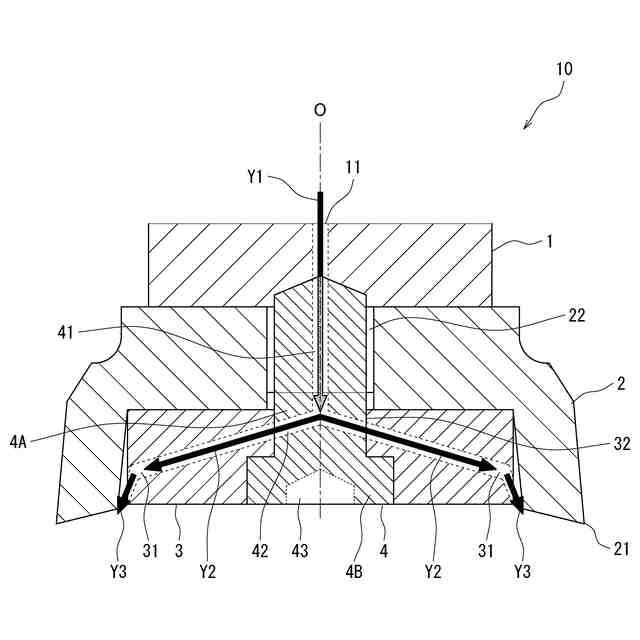

本発明の実施形態に係る歯切工具１０の模式断面図である。
【発明を実施するための形態】
【００１０】
本発明に係る歯切工具用部品およびそれを用いた歯切工具について図面を用いて説明する。本発明の一実施形態である歯切工具１０の模式断面図を図１に示す。本発明に係る歯切工具１０は、図１に示す様に回転中心Ｏを中心として形成された回転体形状（円環状）の工具である。歯切工具１０は、図１に示す様にツーリング１、歯切工具本体２、リング部品３、ボルト部品４の各部品から少なくとも形成される。以下、これらの部品について、詳細に説明する。
（【００１１】以降は省略されています）
