公開番号2025163976
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024067658
出願日2024-04-18
発明の名称切削加工装置
出願人宮川工業株式会社
代理人個人,個人
主分類B23C 3/12 20060101AFI20251023BHJP(工作機械;他に分類されない金属加工)
要約【課題】加工対象物に対する切削工具の相対的な位置を調節し易い切削加工装置を提供する。
【解決手段】調節環32を位置決め部40に対して軸線Lの周りで相対的に回動させることによって、軸線Lが延びる方向において、フライスカッター23に対する位置決め部40の相対的な位置が変化する。これにより、加工対象物に対するフライスカッター23の相対的な位置を簡便に調節できる。そして、位置決めプランジャー34を操作することによって、調節環32の回動を制限できる。これにより、切削加工装置10を用いて加工対象物を加工する作業中に調節環32が回動して、加工対象物に対するフライスカッター23の相対的な位置が変化してしまうことを抑制できる。
【選択図】図4
特許請求の範囲【請求項１】
軸線の周りで回転して加工対象物を切削する切削工具と、
前記加工対象物に対する前記切削工具の相対的な位置を調節する調節機構と、を備え、
前記調節機構は、第１部品と、前記加工対象物に接触する第２部品と、を有し、
前記第１部品に形成されたネジ山と前記第２部品に形成されたネジ山とが噛み合っており、前記第１部品及び前記第２部品のうち一方を他方に対して前記軸線の周りで相対的に回動させることによって、前記軸線が延びる方向において、前記切削工具に対する前記第２部品の相対的な位置が変化し、
前記第１部品及び前記第２部品のうち一方の他方に対する相対的な回動を規制する規制手段を有することを特徴とする切削加工装置。
続きを表示（約 290 文字）【請求項２】
前記第１部品が前記軸線の周りで回動されることによって、前記軸線が延びる方向に沿って前記第２部品が移動し、
前記規制手段は、前記軸線が延びる方向に沿って延びる棒状部材を含み、
前記棒状部材は、前記第１部品の回動を規制する規制位置と、前記第１部品の回動を許容する許容位置と、に変位できるように構成される請求項１に記載の切削加工装置。
【請求項３】
前記第２部品は、前記加工対象物に接触する部分としてローラーを含み、
前記ローラーを、前記加工対象物に対して磁力で当接させる当接機構を有する請求項１又は請求項２に記載の切削加工装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、切削加工装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、切削加工装置として、面取り機が知られている（例えば、特許文献１）。特許文献１には、ロックリングに設けられたネジ山に、当接案内板を螺入することによって、当接案内板をロックリングに固定することが開示される。加工対象物に当接案内板を当接させることによって、カッターブレード等の切削工具が、接触対象物に対して相対的に位置決めされる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１２３５６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来技術において、加工対象物に対する切削工具の相対的な位置を調節しようとする場合には、スペーサを使用することが考えられる。しかしながら、スペーサの交換は、加工対象物と接触する部材を取り外す必要があり、簡便とは言い難かった。
【課題を解決するための手段】
【０００５】
上記課題を解決する切削加工装置は、軸線の周りで回転して加工対象物を切削する切削工具と、前記切削工具と前記加工対象物との相対的な位置を調節する調節機構と、を備え、前記調節機構は、第１部品と、前記加工対象物に接触する第２部品と、を有し、前記第１部品に形成されたネジ山と前記第２部品に形成されたネジ山とが噛み合っており、前記第１部品及び前記第２部品のうち一方を他方に対して前記軸線の周りで相対的に回動させることによって、前記軸線が延びる方向に沿った前記切削工具に対する前記第２部品の相対的な位置が変化し、前記第１部品及び前記第２部品のうち一方の他方に対する相対的な回動を規制する規制手段を有する、ことを要旨とする。
【発明の効果】
【０００６】
本発明によれば、加工対象物に対する切削工具の相対的な位置を調節し易い。
【図面の簡単な説明】
【０００７】
図１は、切削加工装置の平面図である。
図２は、切削加工装置の下面図である。

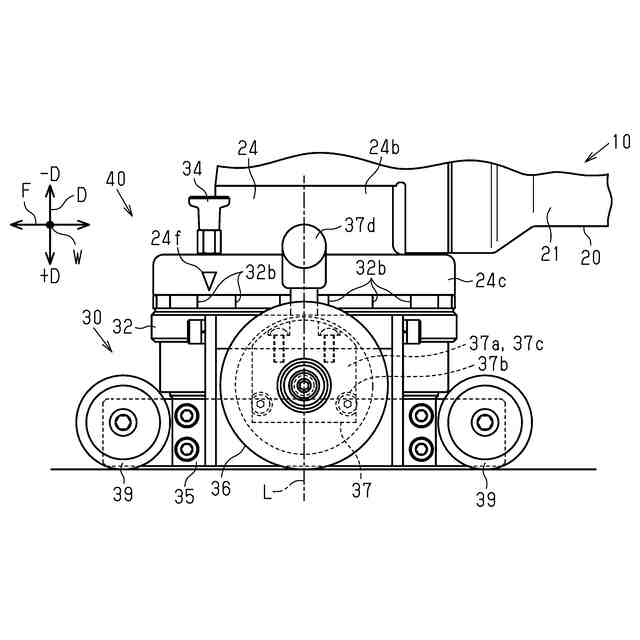

図３は、切削加工装置の側面図である。

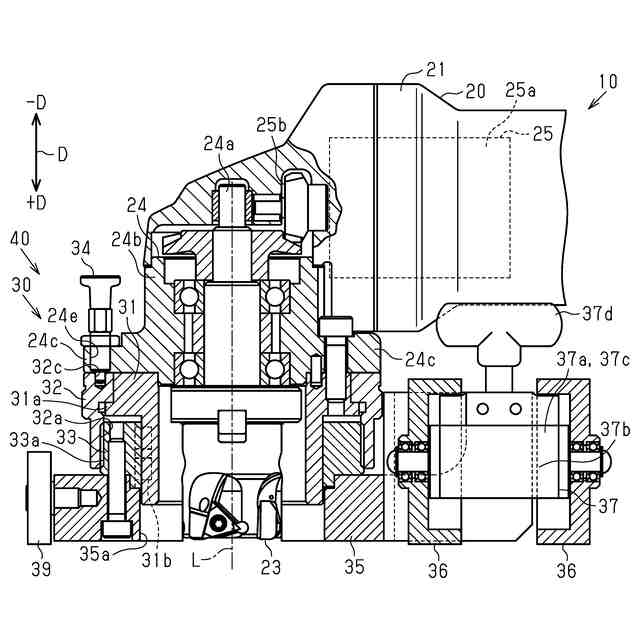

図４は、図２に示す４－４線断面図である。
【発明を実施するための形態】
【０００８】
切削加工装置の一実施形態について説明する。
＜切削加工装置の概要＞
図１～図３に示すように、切削加工装置１０は、加工対象物１１に形成された溶接ビード１１ａを削除するように構成される。
【０００９】
切削加工装置１０は、本体部２０を備える。本体部２０は、ハウジング２１と、フライスカッター２３と、フライスカッター２３を軸線Ｌの周りで回転可能に支持する支持部２４と、フライスカッター２３を駆動する駆動部２５と、を備える。フライスカッター２３は、切削工具の一例である。以下の説明では、フライスカッター２３の軸線方向Ｄのうち、先端部に向かう方向を＋Ｄ方向と示し、基端部に向かう方向を－Ｄ方向と示す。
【００１０】
図４に示すように、支持部２４は、フライスカッター２３の基端部が固定される回転子２４ａと、当該回転子２４ａをフライスカッター２３の軸線Ｌの周りで回転可能に保持する保持部２４ｂと、を有する。保持部２４ｂは、ハウジング２１に固定され、かつ回転子２４ａを囲う枠状の部材である。保持部２４ｂは、外周面にフランジ２４ｃを有する。
（【００１１】以降は省略されています）
