公開番号2025153699
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056310
出願日2024-03-29
発明の名称ステータ
出願人株式会社アイシン
代理人個人,個人
主分類H02K 3/04 20060101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】コイルエンド部同士の干渉を抑制することが可能であるとともに、加圧成型を行うことなくコイルエンド部の軸方向長さが大きくなるのを抑制することが可能なステータを提供する。
【解決手段】このステータ100は、隣接する複数のコイルエンド部20bにおいて、一方および他方の周方向傾斜部22は、軸方向において互いに重ならず、かつ、周方向側の側面同士が互いに対向して隣接し、隣接する複数のコイルエンド部20bにおいて、一方のコイルエンド部20bの周方向傾斜部22の下面と、他方のコイルエンド部20bのクランク部23の軸方向傾斜部21側の端部とは、軸方向において重ならず、かつ、周方向において隣接するように構成されている。
【選択図】図3
特許請求の範囲【請求項１】

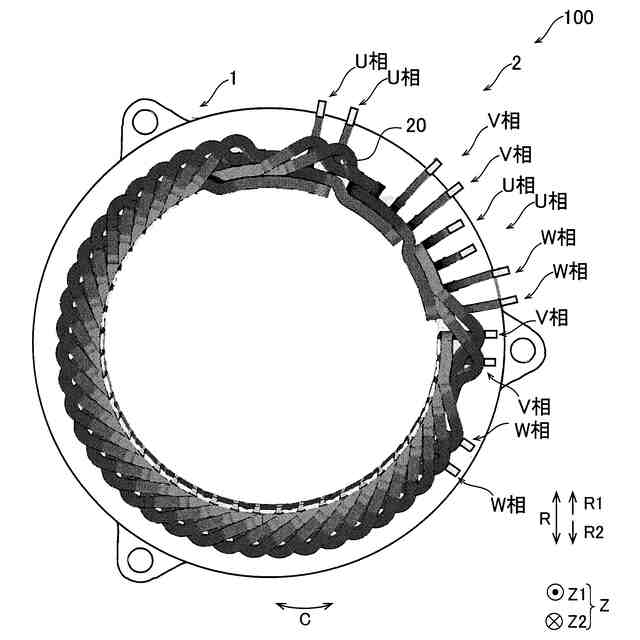

ステータコアと、

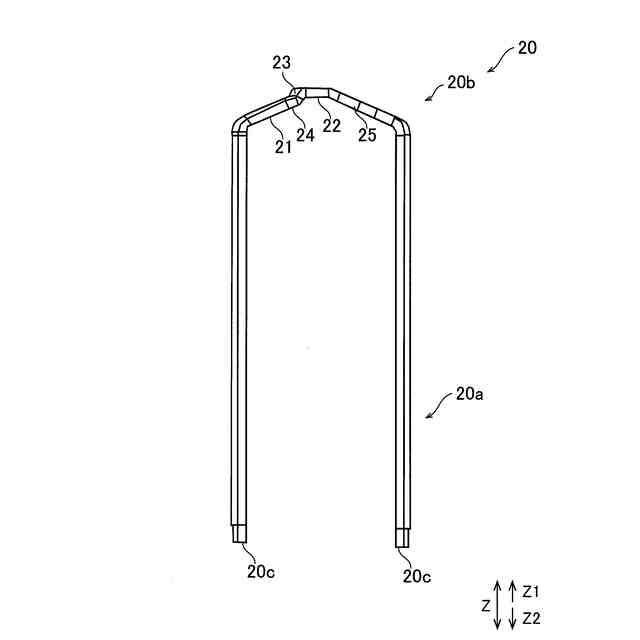

前記ステータコアに挿通され、前記ステータコアの端面から軸方向外側に突出して延びる複数のコイルエンド部を含み、平角線により構成されるコイルと、を備え、
前記複数のコイルエンド部は、
前記ステータコア側に設けられ、前記ステータコアの端面に対して軸方向外側に傾斜するとともに、周方向に沿って延びる軸方向傾斜部と、
軸方向から見て、前記軸方向傾斜部に対して周方向に傾斜するとともに、径方向外側に向かって延びる周方向傾斜部と、
前記軸方向傾斜部と前記周方向傾斜部との間を接続するように構成され、軸方向外側に湾曲するクランク部と、を有し、
隣接する前記複数のコイルエンド部において、一方および他方の前記周方向傾斜部は、軸方向において互いに重ならず、かつ、周方向側の側面同士が互いに対向して隣接し、
隣接する前記複数のコイルエンド部において、一方の前記コイルエンド部の前記周方向傾斜部の下面と、他方の前記コイルエンド部の前記クランク部の前記軸方向傾斜部側の端部とは、軸方向において重ならず、かつ、周方向において隣接するように構成されている、ステータ。
続きを表示（約 300 文字）【請求項２】
前記ステータコアの端面から前記周方向傾斜部までの軸方向長さは、前記ステータコアの端面から前記コイルエンド部の他の部分までの軸方向長さよりも大きい、請求項１に記載のステータ。
【請求項３】
前記周方向傾斜部は、前記ステータコアの端面の延びる方向に沿って延びるように構成されている、請求項２に記載のステータ。
【請求項４】
前記コイルエンド部は、前記軸方向傾斜部と前記クランク部とを接続する接続部をさらに含み、
前記接続部は、軸方向から見て、前記軸方向傾斜部に対して径方向外側に傾斜するように構成されている、請求項１に記載のステータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ステータに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、ステータが知られている（たとえば、特許文献１）。
【０００３】
上記特許文献１には、複数のスロットを備えた円環状のステータコアと、スロットに挿通されるコイルとを備える回転電機のステータが開示されている。特許文献１では、ステータコアの軸方向の少なくとも一方の端部において、コイルは、スロットの径方向内側の部分から他のスロットの径方向外側の部分までをつなぐ渡り部が、周方向に重なるように配置されるとともに軸方向から見て重なるように配置されることにより、コイルエンド部を形成している。また、渡り部は、コイル同士が干渉しないように、径方向から見て交差状態となるようにねじられている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－２２５９７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１のステータコアでは、コイルエンド部（コイル）を径方向から見て交差状態になるようにねじって加工するため、形状が複雑化する。
【０００６】
また、特許文献１には開示されていないが、ねじりによってコイルエンド部を形成する場合、コイルエンド部の形状が複雑化することにより、加工が難しくなるため、形状のばらつきを考慮して予め寸法を大きめに設定して加工する。そして、加工後にコイルエンド部を加圧成型して軸方向長さを小さくすることが行われる。しかしながら、加圧成型することによって、コイルエンド部に過大な負荷が掛かる。このため、ねじることなくコイルエンド部同士の干渉を抑制するとともに、加圧成型を行うことなくコイルエンド部の軸方向長さを抑制することが望まれている。
【０００７】
この発明は、上記のような課題を解決するためになされたものであり、この発明の１つの目的は、コイルエンド部同士の干渉を抑制することが可能であるとともに、加圧成型を行うことなくコイルエンド部の軸方向長さが大きくなるのを抑制することが可能なステータを提供することである。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、この発明の一の局面におけるステータは、ステータコアと、ステータコアに挿通され、ステータコアの端面から軸方向外側に突出して延びる複数のコイルエンド部を含み、平角線により構成されるコイルと、を備え、複数のコイルエンド部は、ステータコア側に設けられ、ステータコアの端面に対して軸方向外側に傾斜するとともに、周方向に沿って延びる軸方向傾斜部と、軸方向から見て、軸方向傾斜部に対して周方向に傾斜するとともに、径方向外側に向かって延びる周方向傾斜部と、軸方向傾斜部と周方向傾斜部との間を接続するように構成され、軸方向外側に湾曲するクランク部と、を有し、隣接する複数のコイルエンド部において、一方および他方の周方向傾斜部は、軸方向において互いに重ならず、かつ、周方向側の側面同士が互いに対向して隣接し、隣接する複数のコイルエンド部において、一方のコイルエンド部の周方向傾斜部の下面と、他方のコイルエンド部のクランク部の軸方向傾斜部側の端部とは、軸方向において重ならず、かつ、周方向において隣接するように構成されている。
【０００９】
この発明の一の局面によるステータでは、上記のように、軸方向傾斜部と周方向傾斜部とクランク部とを有することにより、軸方向傾斜部と周方向傾斜部とにより軸方向長さを調整しつつ、クランク部によりコイルエンド部同士が干渉しないように配置することができる。また、隣接する複数のコイルエンド部において、一方および他方の周方向傾斜部は、軸方向において互いに重ならず、かつ、周方向側の側面同士が互いに対向して隣接しているため、隣接するコイルエンド部を周方向に沿って干渉させずに配置することができる。このため、コイルエンド部をねじって配置する必要がない。また、隣接する複数のコイルエンド部において、一方のコイルエンド部の周方向傾斜部の下面と、他方のコイルエンド部のクランク部の軸方向傾斜部側の端部とが、軸方向において重ならず、かつ、周方向において隣接することにより、複数のコイルエンド部を軸方向に重ならないように配置することができるとともに、クランク部の位置を低くすることができるため、コイルエンド部の軸方向の長さが大きくなることを抑制することができる。これらの結果、コイルエンド部同士の干渉を抑制することができるとともに、加圧成型を行うことなくコイルエンド部の軸方向の長さが大きくなることを抑制することができる。ここで、「隣接」とは、２つのコイルエンド部同士が接していないが、近くに位置していることを指す。
【００１０】
上記一の局面によるステータにおいて、好ましくは、ステータコアの端面から周方向傾斜部までの軸方向長さは、ステータコアの端面からコイルエンド部の他の部分までの軸方向長さよりも大きい。
（【００１１】以降は省略されています）
