公開番号2025153702
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056313
出願日2024-03-29
発明の名称ステータ
出願人株式会社アイシン
代理人個人,個人
主分類H02K 3/04 20060101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】1相に複数のコイルを設ける場合に、コイル全体の径方向長さが大きくなるのを抑制しつつ、1周目のコイルと2周目のコイルとを接続することが可能なステータを提供する。

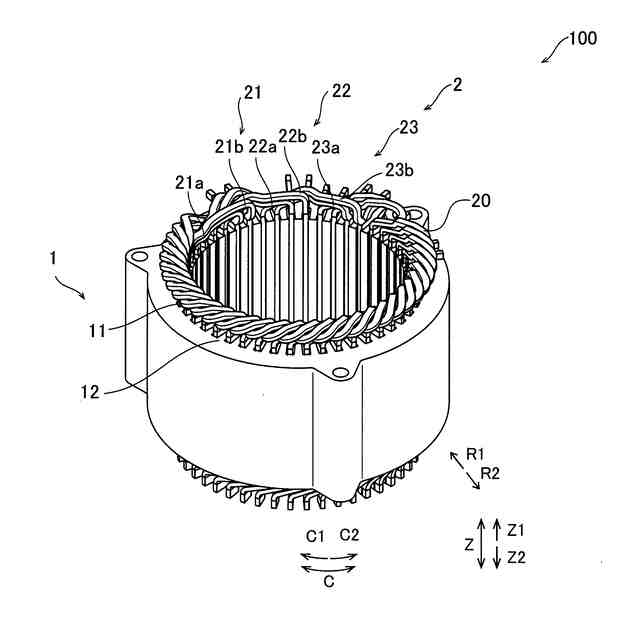

【解決手段】このステータ100は、ステータコア1と、ステータコア1に挿通され、平角線により構成されるとともにU字形状を有する複数のセグメントコイル20同士が接続されて構成されるコイル2と、を備え、コイル2は、同一の相に2セット設けられ、2セットのコイルの各々は、ステータコア1に2周巻回されるとともに、1周目と2周目とを接続する渡り部21aを含み、同一の相の2セットのコイル2の渡り部21a同士は、軸方向から見て径方向の位置が重なるように配置されている。

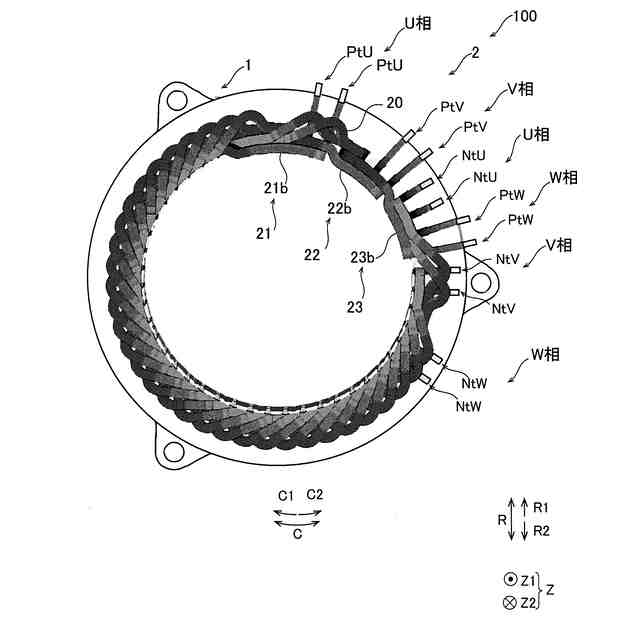

【選択図】図2
特許請求の範囲【請求項１】
ステータコアと、

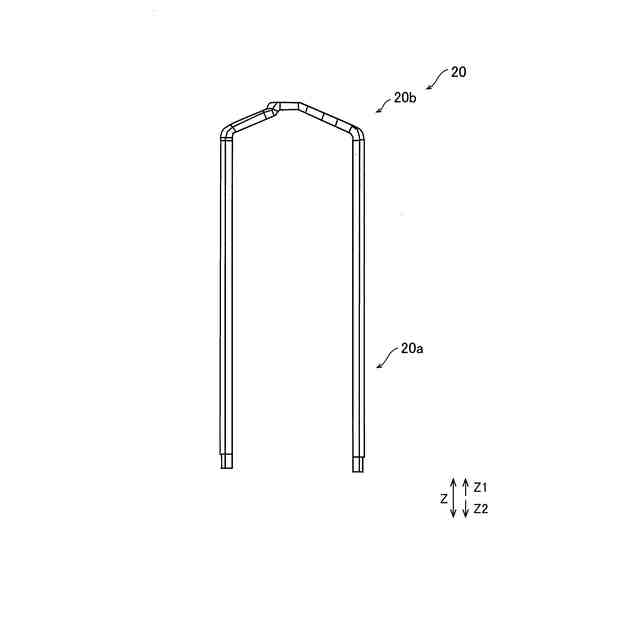

前記ステータコアに挿通され、平角線により構成されるとともにＵ字形状を有する複数のセグメントコイル同士が接続されて構成されるコイルと、を備え、
前記コイルは、同一の相に２セット設けられ、

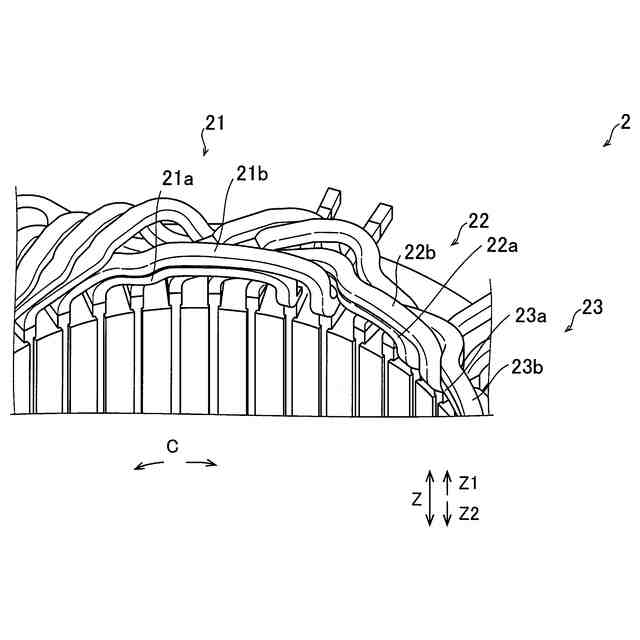

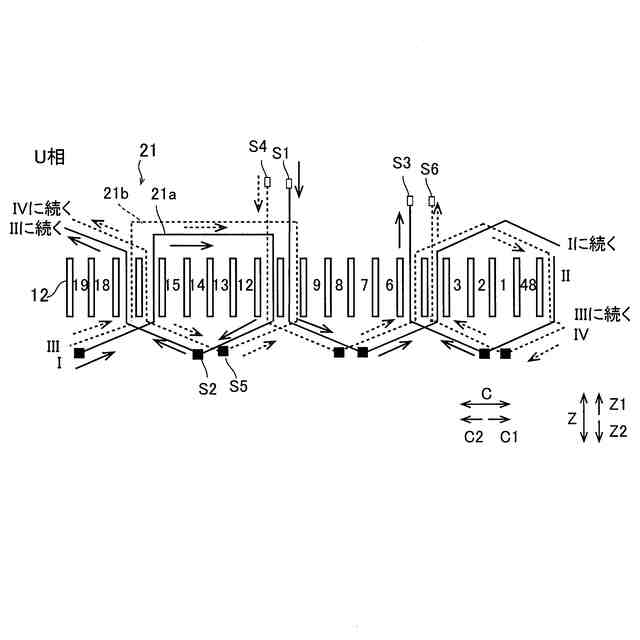

２セットの前記コイルの各々は、前記ステータコアに２周巻回されるとともに、１周目と２周目とを接続する渡り部を含み、

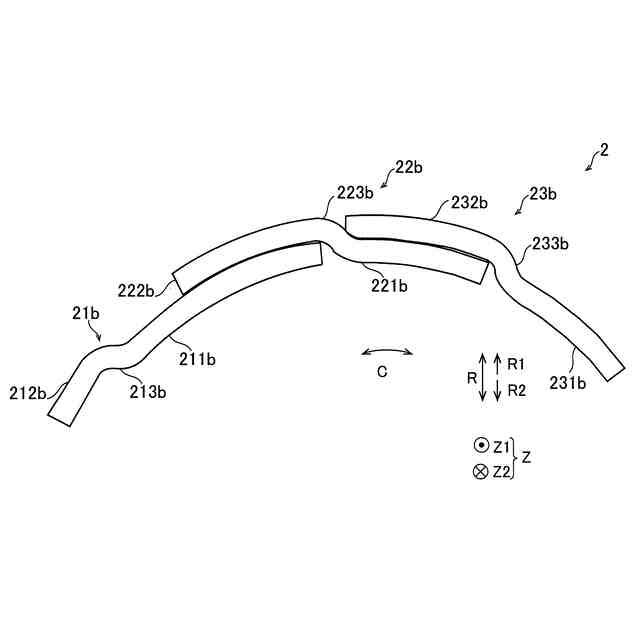

同一の相の前記２セットの前記コイルの前記渡り部同士は、軸方向から見て径方向の位置が重なるように配置されている、ステータ。
続きを表示（約 320 文字）【請求項２】
前記２セットの前記コイルは、複数の相ごとに設けられ、
異なる相の前記コイルの前記渡り部は、周方向にずらして配置されている、請求項１に記載のステータ。
【請求項３】

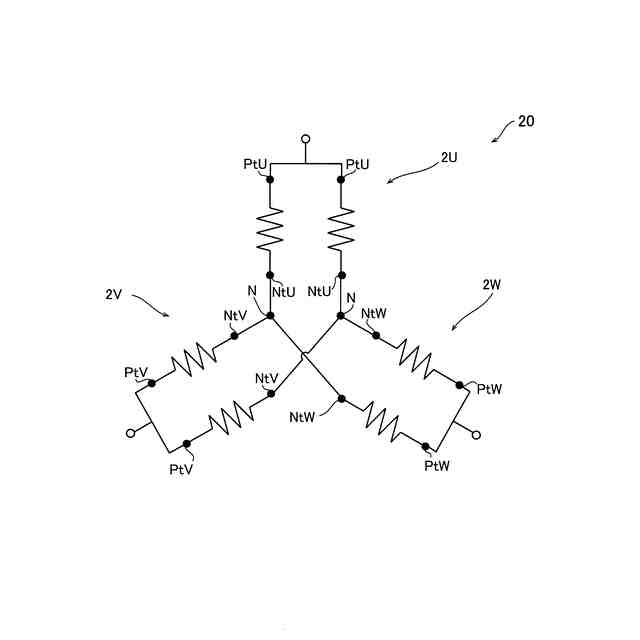

前記２セットの前記コイルは、三相を構成する第１相と第２相と第３相との各々に対応して設けられ、
前記第１相の前記渡り部と、前記第２相の前記渡り部と、前記第３相の前記渡り部とは、周方向に沿ってずらして配置され、かつ、径方向から見て軸方向の位置が互いに重なるように配置されている、請求項２に記載のステータ。
【請求項４】
前記渡り部は、軸方向から見て径方向の内側に突出するように配置されている、請求項１に記載のステータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ステータに関し、コイルとステータコアとを備えるステータに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、コイルとステータコアとを備えるステータが知られている（たとえば、特許文献１）。
【０００３】
上記特許文献１には、コイルと、ステータコアとを備えるステータが開示されている。特許文献１では、コイルは、Ｕ相コイルと、Ｖ相コイルと、Ｗ相コイルとを含み、各相毎に４つのコイルが設けられている。また、各相のコイル部は、４つの動力線接続端部と４つの中性点接続端部とを有している。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１４０７０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記特許文献１に開示されていないが、従来、各相毎ステータにコイルを２周巻回する場合がある。この場合、１周目としてステータに動力線接続端部を有するコイルを巻回するとともに、２周目としてステータに中性点接続端部を有するコイルを巻回して、１周目のコイルと２周目のコイルとを接続する。また、１周目のコイルと２周目のコイルとが軸方向に重ならないように径方向に沿って並べられており、１周目のコイルと２周目のコイルとを接続する接続部は径方向に沿って配置される場合がある。しかしながら、このように１相に複数のコイル（１周目のコイルおよび２周目のコイル）を設ける場合、コイルの数に合わせて複数の接続部が径方向に沿って配置され、コイル全体の径方向長さが大きくなるという問題点がある。
【０００６】
この発明は、上記のような課題を解決するためになされたものであり、この発明の１つの目的は、１相に複数のコイルを設ける場合に、コイル全体の径方向長さが大きくなるのを抑制しつつ、１周目のコイルと２周目のコイルとを接続することが可能なステータを提供することである。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、この発明の一の局面におけるステータは、ステータコアと、ステータコアに挿通され、平角線により構成されるとともにＵ字形状を有する複数のセグメントコイル同士が接続されて構成されるコイルと、を備え、コイルは、同一の相に２セット設けられ、２セットのコイルの各々は、ステータコアに２周巻回されるとともに、１周目と２周目とを接続する渡り部を含み、同一の相の２セットのコイルの渡り部同士は、軸方向から見て径方向の位置が重なるように配置されている。
【０００８】
この発明の一の局面によるステータでは、上記のように、２セットのコイルの各々は、ステータコアに２周巻回されるとともに、１周目と２周目とを接続する渡り部を含み、同一の相の２セットのコイルの渡り部同士は、軸方向から見て径方向の位置が重なるように配置されている。これにより、２セットのコイルの渡り部は、径方向の位置が重なっているため、径方向に沿って２つの渡り部を配置する場合と比べて、径方向の大きさを抑制することができる。この結果、１相に複数のコイルを設ける場合に、コイル全体の径方向長さが大きくなるのを抑制しつつ、１周目のコイルと２周目のコイルとを接続することができる。
【０００９】
上記一の局面によるステータにおいて、好ましくは、２セットのコイルは、複数の相ごとに設けられ、異なる相のコイルの渡り部は、周方向にずらして配置されている。
【００１０】
このように構成すれば、異なる相の渡り部を周方向にずらして配置することにより、異なる相の渡り部の径方向の位置を揃えることができるため、径方向長さが大きくなることをより抑制することができる。
（【００１１】以降は省略されています）
