公開番号2025151391
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052791
出願日2024-03-28
発明の名称レーダ装置
出願人株式会社アイシン
代理人弁理士法人酒井国際特許事務所
主分類H01Q 1/42 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】指向性の特性の低下を防止できるレーダ装置を得る。
【解決手段】レーダ装置は、第1の壁と、前記第1の壁から突出する第1の支持壁と、前記第1の壁から前記第1の支持壁よりも短く突出するとともに隙間を空けて前記第1の支持壁を囲む第1の外壁と、を有し、金属で作られた、ケースと、前記第1の支持壁に支持される第1の面と、前記第1の面の反対側に位置する第2の面と、前記第2の面に設けられたアンテナと、を有する基板と、前記第2の面を覆う第2の壁と、前記第2の面を支持して前記第1の支持壁との間に前記基板を保持する第2の支持壁と、前記第1の支持壁及び前記基板を囲む第2の外壁と、前記第2の外壁から突出して前記隙間に収容されるとともに前記第1の支持壁を囲む凸壁と、を有し、誘電体で作られた、カバーと、を備える。
【選択図】図3
特許請求の範囲【請求項１】
第１の壁と、前記第１の壁から突出する第１の支持壁と、前記第１の壁から前記第１の支持壁よりも短く突出するとともに隙間を空けて前記第１の支持壁を囲む第１の外壁と、を有し、金属で作られた、ケースと、
前記第１の支持壁に支持される第１の面と、前記第１の面の反対側に位置する第２の面と、前記第２の面に設けられたアンテナと、を有する基板と、
前記第２の面を覆う第２の壁と、前記第２の面を支持して前記第１の支持壁との間に前記基板を保持する第２の支持壁と、前記第１の支持壁及び前記基板を囲む第２の外壁と、前記第２の外壁から突出して前記隙間に収容されるとともに前記第１の支持壁を囲む凸壁と、を有し、誘電体で作られた、カバーと、
を備えるレーダ装置。
続きを表示（約 460 文字）【請求項２】
前記カバーは、前記第２の外壁から前記第２の面に沿う方向に突出する突起を有する、
請求項１に記載のレーダ装置。
【請求項３】
前記第１の支持壁に設けられたネジ穴に嵌るネジ軸と、前記ネジ軸の端に設けられたネジ頭と、を有し、前記ネジ頭と前記第１の支持壁との間に前記基板を保持する、ネジ、
をさらに備え、
前記ケースは、前記第１の支持壁から互いに離間して突出するとともに前記第２の面に沿う方向に前記基板が移動することを制限する複数のガイドを有し、
前記ネジ頭は、前記複数のガイドよりも前記第１の支持壁から離間している、
請求項１に記載のレーダ装置。
【請求項４】
前記第１の支持壁は、前記第１の面の縁の内側において当該第１の面を支持する支持部と、互いに離間するとともに前記支持部から前記第２の面に沿う方向に突出する複数の張出部と、を有し、
前記複数のガイドは、前記複数の張出部から突出する、
請求項３に記載のレーダ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、レーダ装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
レーダ装置は、例えば、アンテナが設けられた基板と、当該基板を支持するケースと、当該基板を覆うカバーとを備える。基板は、ケースとカバーとの間に保持される。アンテナは、誘電体で作られたカバーを通じて電波を出射する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－００８４７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電波は、アンテナから正面のみならず横に向かっても出射される。ケースが金属で作られる場合、横に向かって出射された電波は、ケースにより反射されることがある。ケースに反射される電波の電力が大きいと、リンギングが生じてレーダ装置の指向性の特性を低下させる。
【０００５】
本発明は、上記に鑑みてなされたものであって、指向性の特性の低下を防止できるレーダ装置を提供する。
【課題を解決するための手段】
【０００６】
本発明に係るレーダ装置は、第１の壁と、前記第１の壁から突出する第１の支持壁と、前記第１の壁から前記第１の支持壁よりも短く突出するとともに隙間を空けて前記第１の支持壁を囲む第１の外壁と、を有し、金属で作られた、ケースと、前記第１の支持壁に支持される第１の面と、前記第１の面の反対側に位置する第２の面と、前記第２の面に設けられたアンテナと、を有する基板と、前記第２の面を覆う第２の壁と、前記第２の面を支持して前記第１の支持壁との間に前記基板を保持する第２の支持壁と、前記第１の支持壁及び前記基板を囲む第２の外壁と、前記第２の外壁から突出して前記隙間に収容されるとともに前記第１の支持壁を囲む凸壁と、を有し、誘電体で作られた、カバーと、を備える。
【発明の効果】
【０００７】
本発明に係るレーダ装置によれば、指向性の特性の低下を防止できる。
【図面の簡単な説明】
【０００８】
図１は、一つの実施形態に係る車両の構成の一例を模式的に示す図である。

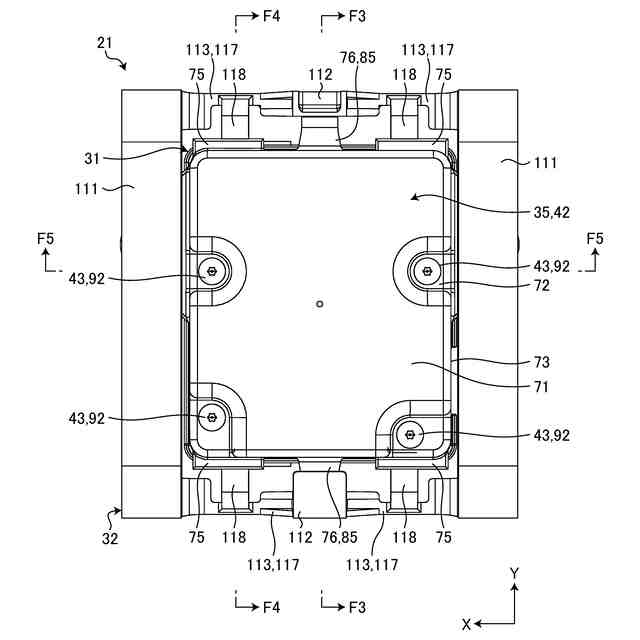

図２は、上記実施形態のレーダ装置を示す平面図である。

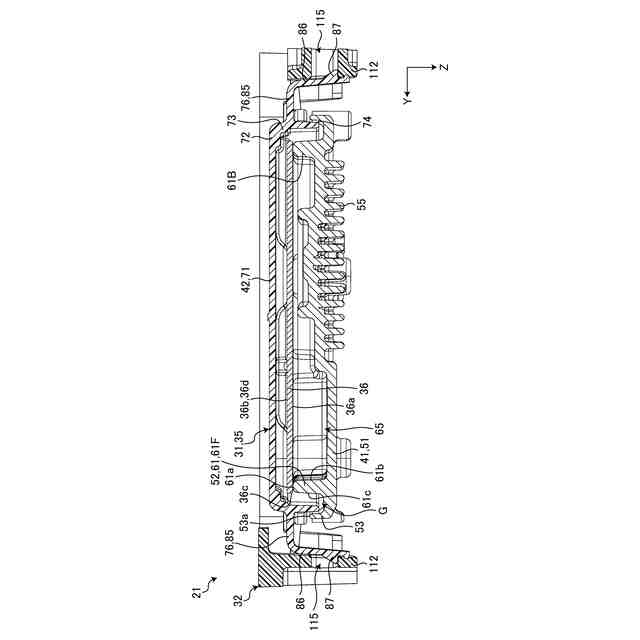

図３は、上記実施形態のレーダ装置を図２のＦ３－Ｆ３線に沿って示す断面図である。
図４は、上記実施形態のレーダ装置を図２のＦ４－Ｆ４線に沿って示す断面図である。

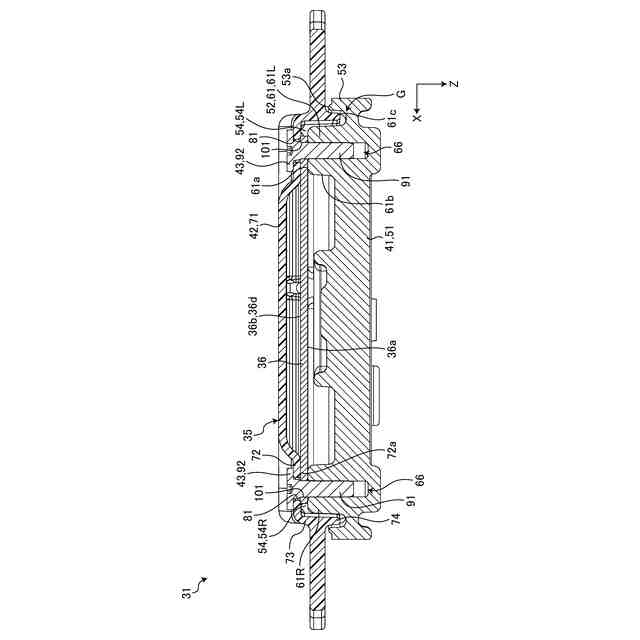

図５は、上記実施形態の装置本体を図２のＦ５－Ｆ５線に沿って示す断面図である。

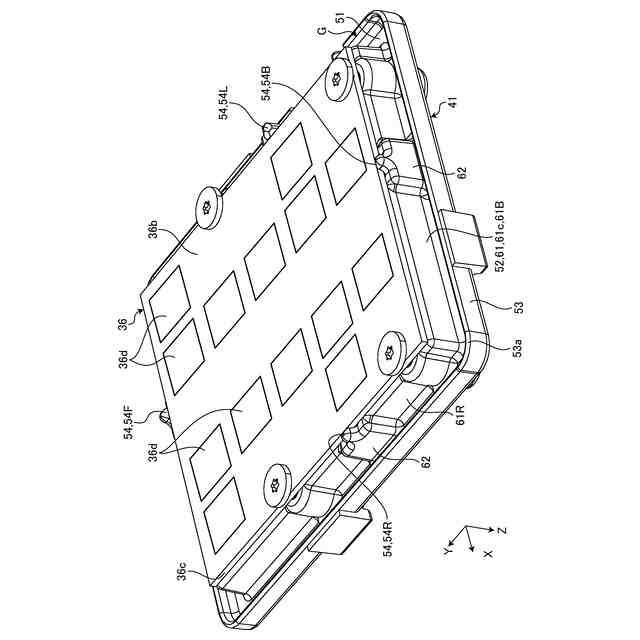

図６は、上記実施形態の基板、ケース、及びネジを示す斜視図である。

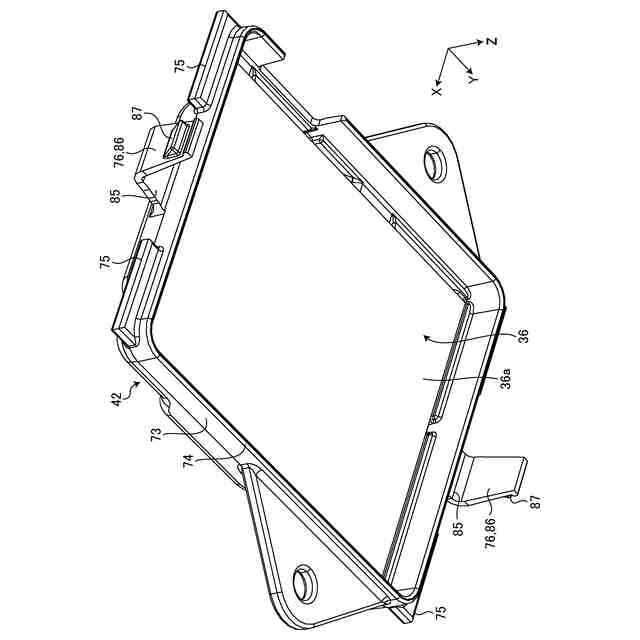

図７は、上記実施形態の基板及びレドームを示す斜視図である。

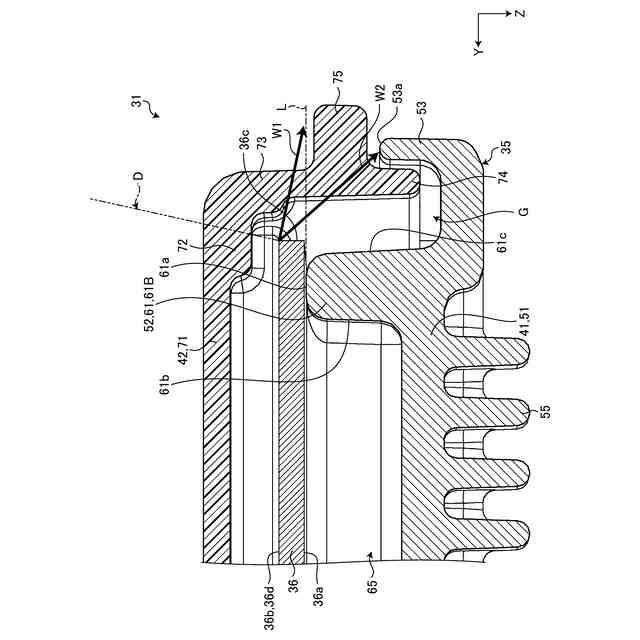

図８は、上記実施形態のレーダ装置の一部を拡大して示す断面図である。
【発明を実施するための形態】
【０００９】
以下に、本発明の一つの実施形態について、図１乃至図８を参照して説明する。なお、本明細書において、実施形態に係る構成要素及び当該要素の説明が、複数の表現で記載されることがある。構成要素及びその説明は、一例であり、本明細書の表現によって限定されない。構成要素は、本明細書におけるものとは異なる名称でも特定され得る。また、構成要素は、本明細書の表現とは異なる表現によっても説明され得る。
【００１０】
図１は、本実施形態に係る車両１の構成の一例を模式的に示す図である。図１に示すように、本実施形態の車両１は、車体１１と、複数のシート１２と、乗員検知システム１３とを有する。なお、車両１は、この例に限られない。
（【００１１】以降は省略されています）
