公開番号2025153705
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056316
出願日2024-03-29
発明の名称ステータ
出願人株式会社アイシン
代理人個人,個人
主分類H02K 3/04 20060101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】セグメントコイルのコイルエンド部に対応する部分の加工を容易にすることが可能なステータを提供する。

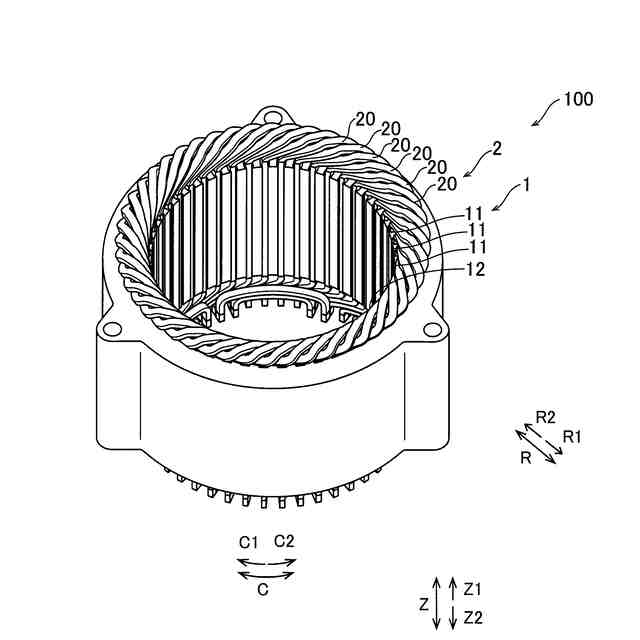

【解決手段】このステータ100は、複数のコイルエンド部20bは、スロット収容部20aに接続される接続部分21aと、軸方向視で、ステータコア1に対してステータコア1の接線方向に傾斜するとともに、軸方向外側に延びる接線方向傾斜部分21bとを有するスロット側傾斜部21を含む。
【選択図】図3
特許請求の範囲【請求項１】
スロットを含むステータコアと、

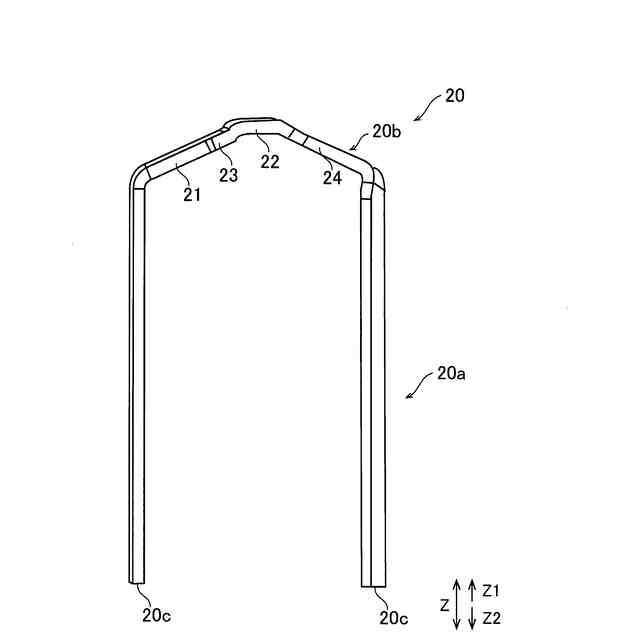

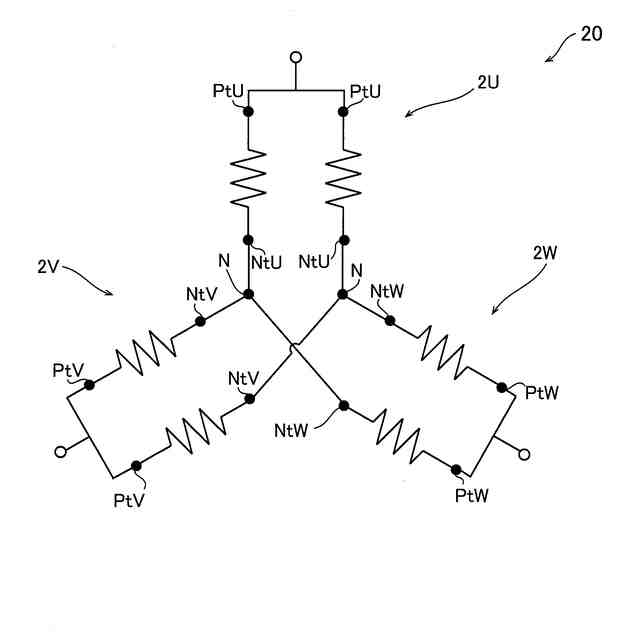

前記スロットに挿通されるスロット収容部と、前記ステータコアの端面から軸方向外側に突出して延びる複数のコイルエンド部とを含み、平角線により構成されるとともにＵ字形状を有する複数のセグメントコイル同士が接合されて構成されるコイルと、を備え、
前記複数のコイルエンド部は、前記スロット収容部に接続される接続部分と、軸方向視で、前記ステータコアに対して前記ステータコアの接線方向に延びるとともに、軸方向外側に延びる接線方向傾斜部分とを有するスロット側傾斜部を含む、ステータ。
続きを表示（約 310 文字）【請求項２】
前記スロット側傾斜部は、軸方向視で、前記接線方向傾斜部分よりも径方向外側に配置され、前記接線方向傾斜部分の延びる方向に交差する法線方向側に傾斜する法線方向側傾斜部分をさらに有する、請求項１に記載のステータ。
【請求項３】
軸方向視で、前記スロット側傾斜部のうち隣接する他の前記スロット側傾斜部と重ならない露出部分の面積は、前記スロット側傾斜部のうち前記他の前記スロット側傾斜部と重なる重なり部分の面積よりも大きい、請求項１に記載のステータ。
【請求項４】
前記露出部分は、軸方向視で径方向外側に向かうにつれて幅が大きくなるように構成されている、請求項３に記載のステータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ステータに関し、特に、コイルを備えるステータに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、コイルを備えるステータが知られている（たとえば、特許文献１）。
【０００３】
上記特許文献１には、複数のスロットを備えた円環状のステータコアと、スロットに挿通されるコイルとを備える回転電機のステータが開示されている。特許文献１では、コイルは、ステータコアの内周面に沿った円弧形状に形成されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－２２５９７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示されているように、コイルをステータコアの内周面に沿った円弧形状に形成する場合、コイルを形成するセグメントコイルのうちステータコアから突出するコイルエンド部を円弧形状に形成する必要がある。しかしながら、寸法が小さい場合にはセグメントコイルを円弧形状に形成することは製造プロセス的には容易ではないため、円弧形状に形成しやすくするため、寸法を大きく設計し、コイルエンド部を円弧形状に形成した後寸法を小さくする場合がある。この場合、セグメントコイルのコイルエンド部に対応する部分の加工に手間がかかるため、セグメントコイルのコイルエンド部に対応する部分の加工を容易にすることが望まれている。
【０００６】
この発明は、上記のような課題を解決するためになされたものであり、この発明の１つの目的は、セグメントコイルのコイルエンド部に対応する部分の加工を容易にすることが可能なステータを提供することである。
【課題を解決するための手段】
【０００７】

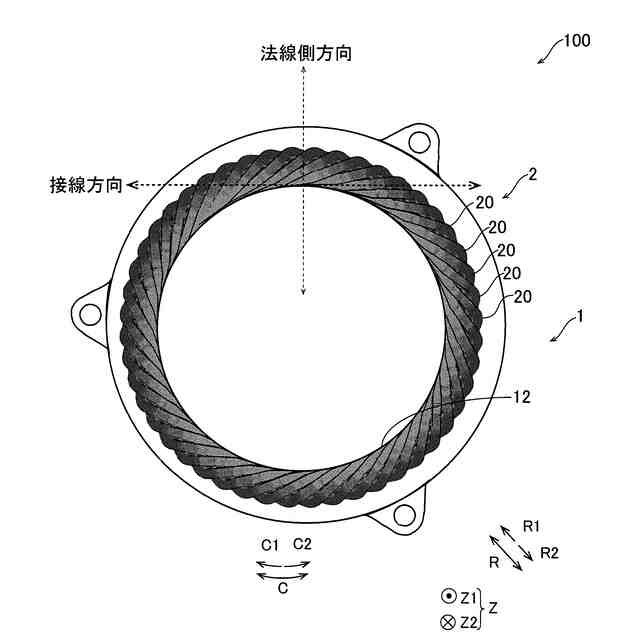

上記目的を達成するために、この発明の一の局面におけるステータは、スロットを含むステータコアと、スロットに挿通されるスロット収容部と、ステータコアの端面から軸方向外側に突出して延びる複数のコイルエンド部とを含み、平角線により構成されるとともにＵ字形状を有する複数のセグメントコイル同士が接合されて構成されるコイルと、を備え、複数のコイルエンド部は、スロット収容部に接続される接続部分と、軸方向視で、ステータコアに対してステータコアの接線方向に延びるとともに、軸方向外側に延びる接線方向傾斜部分とを有するスロット側傾斜部を含む。
【０００８】
この発明の一の局面によるステータでは、上記のように、セグメントコイルのコイルエンド部のスロット側傾斜部が接線方向傾斜部分を有することにより、セグメントコイルのコイルエンド部を加工する際にステータコアの接線方向にセグメントコイルを折り曲げればよいため、ステータコアの内周面に沿ってセグメントコイルのコイルエンド部を円弧形状に形成する必要がない。この結果、セグメントコイルのコイルエンド部に対応する部分の加工を容易にすることができる。
【０００９】
上記一の局面によるステータにおいて、好ましくは、スロット側傾斜部は、軸方向視で、接線方向傾斜部分よりも径方向外側に配置され、接線方向傾斜部分の延びる方向に交差する法線方向側に傾斜する法線方向側傾斜部分をさらに有する。
【００１０】
このように構成すれば、法線方向側傾斜部分により法線方向側にセグメントコイルを傾斜させることができるため、隣接するセグメントコイル同士を周方向に並ぶように配置することができる。この結果、隣接するセグメントコイル同士が軸方向に重なって軸方向長さが大きくなることを抑制することができる。
（【００１１】以降は省略されています）
