公開番号2025147536
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024047827
出願日2024-03-25
発明の名称回転電機
出願人株式会社アイシン
代理人個人,個人,個人
主分類H02K 9/19 20060101AFI20250930BHJP(電力の発電,変換,配電)
要約【課題】コイルエンド部を覆うコイルエンドカバーにより冷媒空間を形成する構成において、スロット内への冷媒空間内の冷媒の流入を最小化しつつ、ステータコアに対する端面カバーの必要な固定強度を確保する。
【解決手段】鉄心コアと、発泡された発泡材料により形成され、鉄心コアにおける複数のティース部の間に形成される複数のスロットに配置される発泡絶縁体と、コイル線と、コイルエンド部を、軸方向外側、径方向内側、及び径方向外側から覆う第1カバー部材と、鉄心コアの軸方向端面を覆い、かつ、複数のスロットに対応する周方向位置にコイル線が軸方向に通る貫通孔を有する第2カバー部材と、第1カバー部材と第2カバー部材との間に冷媒空間と、を備え、第1カバー部材と第2カバー部材とは互いに結合され、発泡絶縁体は、貫通孔の内周壁に接合する態様で、鉄心コアの軸方向端面よりも軸方向外側で終端する、回転電機が開示される。
【選択図】図3
特許請求の範囲【請求項１】
複数のティース部を有する鉄心コアと、
発泡された発泡材料により形成され、前記鉄心コアにおける複数の前記ティース部の間に形成される複数のスロットに配置される発泡絶縁体と、
前記複数のスロット内において前記発泡絶縁体に囲まれる態様で前記鉄心コアに巻装され、前記鉄心コアの軸方向端面に対して軸方向外側にコイルエンド部を形成するコイル線と、
前記コイルエンド部を、軸方向外側、径方向内側、及び径方向外側から覆う第１カバー部材と、
前記鉄心コアの軸方向端面を覆い、かつ、前記複数のスロットに対応する周方向位置に前記コイル線が軸方向に通る貫通孔を有する第２カバー部材と、
前記第１カバー部材と前記第２カバー部材との間に冷媒空間と、を備え、
前記第１カバー部材と前記第２カバー部材とは互いに結合され、
前記発泡絶縁体は、前記貫通孔の内周壁に接合する態様で、前記鉄心コアの軸方向端面よりも軸方向外側で終端する、回転電機。
続きを表示（約 260 文字）【請求項２】
前記発泡絶縁体は、前記貫通孔の軸方向外側端部位置と同じ軸方向位置又は前記貫通孔の軸方向外側端部位置よりも軸方向内側の軸方向位置で、終端する、請求項１に記載の回転電機。
【請求項３】
前記発泡絶縁体は、前記スロットの径方向の開口を塞ぐ、請求項１に記載の回転電機。
【請求項４】
前記発泡絶縁体は、発泡前はスロット紙の形態であり、スロット紙の端部同士をスロット内の径方向外側でオーバーラップさせて形成される、請求項１から３のうちのいずれか１項に記載の回転電機。

発明の詳細な説明【技術分野】
【０００１】
本開示は、回転電機に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
コイルエンド部を覆うコイルエンドカバーと、ステータコアの軸方端面を覆う端面カバーとを係合させ、コイルエンドカバーと端面カバーとの間に冷媒空間を形成する技術が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開2005-348594号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記のような従来技術では、コイルエンド部の冷媒空間内の冷媒が、端面カバーの貫通孔を介してスロット内に入ることを積極的に許容する構造であり、かかるスロット内への冷媒の流入を最小化する構造に適用することができない。また、上記のような従来技術では、ステータコアに対する端面カバーの固定方法に難があり、ステータコアに対する端面カバーの必要な固定強度を確保することが難しい。
【０００５】
そこで、１つの側面では、本開示は、コイルエンド部を覆うコイルエンドカバーにより冷媒空間を形成する構成において、スロット内への冷媒空間内の冷媒の流入を最小化しつつ、ステータコアに対する端面カバーの必要な固定強度を確保することを目的とする。
【課題を解決するための手段】
【０００６】
１つの側面では、複数のティース部を有する鉄心コアと、
発泡された発泡材料により形成され、前記鉄心コアにおける複数の前記ティース部の間に形成される複数のスロットに配置される発泡絶縁体と、
前記複数のスロット内において前記発泡絶縁体に囲まれる態様で前記鉄心コアに巻装され、前記鉄心コアの軸方向端面に対して軸方向外側にコイルエンド部を形成するコイル線と、
前記コイルエンド部を、軸方向外側、径方向内側、及び径方向外側から覆う第１カバー部材と、
前記鉄心コアの軸方向端面を覆い、かつ、前記複数のスロットに対応する周方向位置に前記コイル線が軸方向に通る貫通孔を有する第２カバー部材と、
前記第１カバー部材と前記第２カバー部材との間に冷媒空間と、を備え、
前記第１カバー部材と前記第２カバー部材とは互いに結合され、
前記発泡絶縁体は、前記貫通孔の内周壁に接合する態様で、前記鉄心コアの軸方向端面よりも軸方向外側で終端する、回転電機が提供される。
【発明の効果】
【０００７】
１つの側面では、本開示によれば、コイルエンド部を覆うコイルエンドカバーにより冷媒空間を形成する構成において、スロット内への冷媒空間内の冷媒の流入を最小化しつつ、ステータコアに対する端面カバーの必要な固定強度を確保することが可能となる。
【図面の簡単な説明】
【０００８】
一実施例によるモータの断面構造を概略的に示す断面図である。
ステータコアの一部の断面図である。
図１のラインＡ－Ａに沿ったステータの断面図である。
モータケースから取り出した状態のステータの斜視図である。
回転軸を通る平面によるステータの断面図であって、スロットが存在しない周方向位置での断面図である。
回転軸に垂直な平面によるステータの断面図であって、コア端面カバーを通る平面による断面図である。
軸方向外側から視たコイルエンドカバーの単品状態の斜視図である。
軸方向内側から視たコイルエンドカバーの単品状態の斜視図である。
軸方向外側から視たコア端面カバーの単品状態の斜視図である。
軸方向内側から視たコア端面カバーの単品状態の斜視図である。
コイルエンドカバーとコア端面カバーの結合構造のうちの、第１スナップフィット部を拡大して示す斜視図である。
コイルエンドカバーとコア端面カバーの結合構造のうちの、第２スナップフィット部を拡大して示す斜視図である。
回転軸を通る平面によるステータの断面図であって、スロットを通る周方向位置での断面図である。
図１２のＢ部の拡大図である。
図１２のラインＣ－Ｃに沿った断面図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら各実施例について詳細に説明する。なお、図面の寸法比率はあくまでも一例であり、これに限定されるものではなく、また、図面内の形状等は、説明の都合上、部分的に誇張している場合がある。また、図面では、見易さのために、複数存在する同一属性の部位には、一部のみしか参照符号が付されていない場合がある。
【００１０】

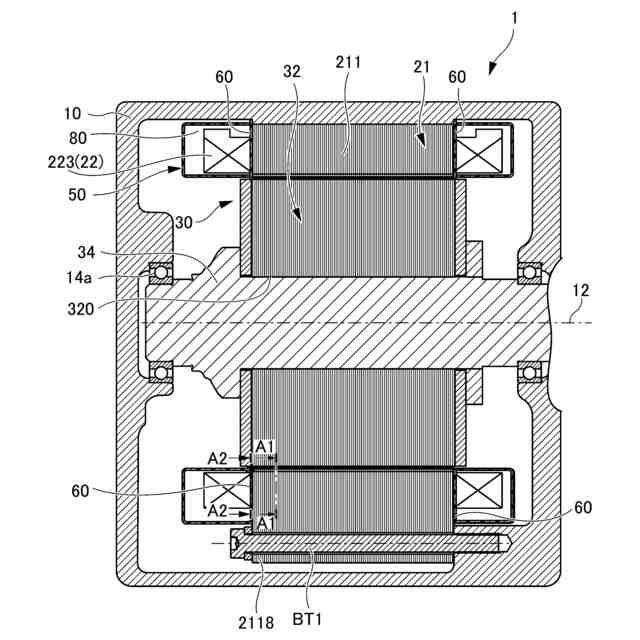

図１は、一実施例によるモータ１の断面構造を概略的に示す断面図である。図２は、ステータコア２１１の一部の断面図である。図３は、図１のラインＡ－Ａに沿ったステータ２１の断面図である。
（【００１１】以降は省略されています）
