公開番号2025153080
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055364
出願日2024-03-29
発明の名称車両用駆動装置
出願人株式会社アイシン,トヨタ自動車株式会社
代理人弁理士法人R&C
主分類B60K 6/38 20071001AFI20251002BHJP(車両一般)
要約【課題】第2回転電機から分配用差動歯車機構側への動力伝達を断接する係合装置が設けられた構成において、小型化を図り易い車両用駆動装置を提供する。
【解決手段】係合装置4は、第1回転体1の外周面に設けられた第1被係合部5と、第2回転体2の内周面に設けられた第2被係合部6と、係合部材7と、を備え、第1被係合部5と第2被係合部6とは、径方向視で互いに重複し、係合部材7は、第1被係合部5に係合する第1係合部71と、第2被係合部6に係合する第2係合部72と、を備え、噛み合い式の係合装置4は、係合部材7が軸方向Lに移動することにより、第1係合部71が第1被係合部5に係合し、かつ、第2係合部72が第2被係合部6に係合した状態と、第1係合部71と第1被係合部5との係合が解除された状態、及び、第2係合部72と第2被係合部6との係合が解除された状態の少なくともいずれか一方である第2状態と、に状態変化する。

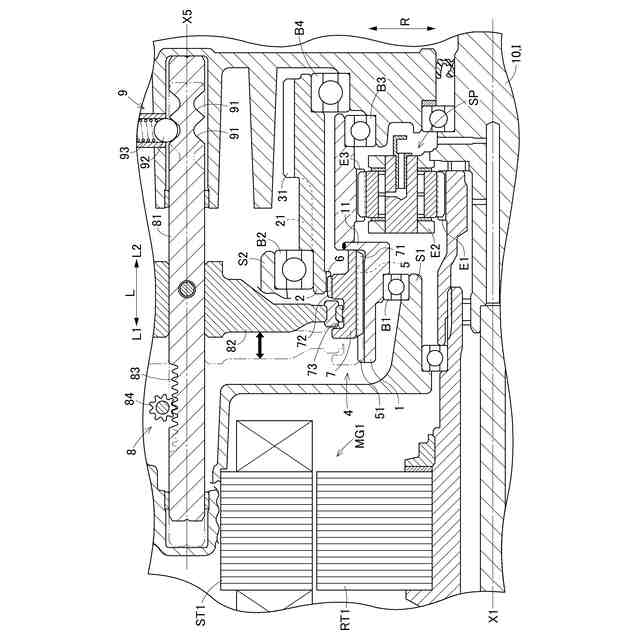

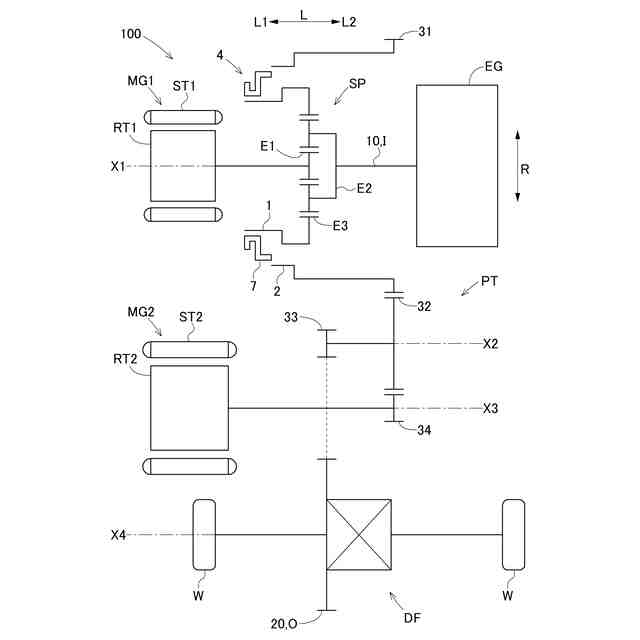

【選択図】図2
特許請求の範囲【請求項１】
内燃機関に駆動連結される入力部材と、
車輪に駆動連結される出力部材と、
第１ロータを備えた第１回転電機と、
第２ロータを備えた第２回転電機と、
第１回転要素、第２回転要素、及び第３回転要素を備えた分配用差動歯車機構と、
動力伝達機構と、を備えた車両用駆動装置であって、
前記第１回転要素は、前記第１ロータに駆動連結され、
前記第２回転要素は、前記入力部材に駆動連結され、
前記第３回転要素は、前記動力伝達機構を介して、前記出力部材及び前記第２ロータに駆動連結され、
前記第１回転電機及び前記分配用差動歯車機構が、前記入力部材の回転軸心である第１軸心上に配置され、
前記動力伝達機構は、
前記第３回転要素と一体的に回転する第１回転体と、
前記第１軸心上に配置され、前記第１回転体に対して相対回転自在に支持された第２回転体と、
前記第２回転体と一体的に回転する第１ギヤと、
前記第１軸心とは別軸である第２軸心上に回転自在に支持され、前記第１ギヤに噛み合う第２ギヤと、
前記第１回転体と前記第２回転体との係合及び係合解除を行う噛み合い式の係合装置と、を備え、
前記第１軸心に沿う方向を軸方向とし、前記第１軸心に直交する方向を径方向として、
前記第２回転体は、前記第１回転体に対して前記径方向の外側に配置され、
前記係合装置は、前記第１回転体の外周面に設けられた第１被係合部と、前記第２回転体の内周面に設けられた第２被係合部と、係合部材と、を備え、
前記第１被係合部と前記第２被係合部とは、前記径方向に沿う径方向視で、互いに重複するように配置され、
前記係合部材は、前記第１被係合部に係合する第１係合部と、前記第２被係合部に係合する第２係合部と、を備え、
前記係合装置は、前記係合部材が前記軸方向に移動することにより、前記第１係合部が前記第１被係合部に係合し、かつ、前記第２係合部が前記第２被係合部に係合した状態である第１状態と、前記第１係合部と前記第１被係合部との係合が解除された状態、及び、前記第２係合部と前記第２被係合部との係合が解除された状態の少なくともいずれか一方である第２状態と、に状態変化する、車両用駆動装置。
続きを表示（約 560 文字）【請求項２】
前記第２回転体の外周面に接するように配置され、前記第２回転体を前記径方向の外側から支持する第２軸受を更に備え、
前記第２軸受は、前記第１被係合部及び前記第２被係合部の少なくとも一方と前記径方向視で重複するように配置されている、請求項１に記載の車両用駆動装置。
【請求項３】
前記第１回転体の内周面に接するように配置され、前記第１回転体を前記径方向の内側から支持する第１軸受を更に備え、
前記第１軸受は、前記第１被係合部及び前記第２被係合部の少なくとも一方と前記径方向視で重複するように配置されている、請求項１又は２に記載の車両用駆動装置。
【請求項４】
前記係合部材は、前記第１係合部が前記第１被係合部に係合した状態を維持しつつ、前記軸方向に移動するように構成され、
前記軸方向における前記分配用差動歯車機構に対して前記第１ロータが配置された側を軸方向第１側として、
前記第１被係合部は、前記第２被係合部よりも前記軸方向第１側に配置された延出部を備え、
前記延出部は、前記第１ギヤに対して前記軸方向第１側であって、前記分配用差動歯車機構と前記第１ロータとの前記軸方向の間に配置されている、請求項１又は２に記載の車両用駆動装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、内燃機関に駆動連結される入力部材と、車輪に駆動連結される出力部材と、分配用差動歯車機構と、第１回転電機と、第２回転電機と、を備えた車両用駆動装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
このような車両用駆動装置の一例が、下記の特許文献１に開示されている。以下、背景技術の説明では、特許文献１における符号を括弧内に引用する。
【０００３】
特許文献１の車両用駆動装置（１０）では、分配用差動歯車機構（２８）は、サンギヤ（Ｓ）と、キャリヤ（ＣＡ）と、リングギヤ（Ｒ）と、を備えたシングルピニオン型の遊星歯車機構である。サンギヤ（Ｓ）は、第１回転電機（ＭＧ１）のロータ（５８）と一体的に回転するように連結されている。キャリヤ（ＣＡ）は、入力部材（１４）と一体的に回転するように連結されている。リングギヤ（Ｒ）は、動力伝達機構を介して、出力部材としての差動入力ギヤ（７４）、及び第２回転電機（ＭＧ２）のロータ（９０）に駆動連結されている。
【０００４】
上記の動力伝達機構は、リングギヤ（Ｒ）と一体的に回転する第１ギヤ（３８）と、当該第１ギヤ（３８）に噛み合う第２ギヤ（７２）と、当該第２ギヤ（７２）と一体的に回転すると共に差動入力ギヤ（７４）に噛み合う第３ギヤ（７６）と、第２回転電機（ＭＧ２）のロータ（９０）と一体的に回転すると共に第２ギヤ（７２）に噛み合う第４ギヤ（７０）と、を備えている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１３－２３０３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１の車両用駆動装置（１０）では、内燃機関を停止した状態で、第２回転電機（ＭＧ２）の駆動力により車輪を駆動させる場合、第２回転電機（ＭＧ２）の駆動力が、第４ギヤ（７０）、第２ギヤ（７２）、及び第３ギヤ（７６）を介して、差動入力ギヤ（７４）に伝達される。
【０００７】
このとき、内燃機関が停止しているにも関わらず、第２回転電機（ＭＧ２）のロータ（９０）と一体的に回転する第４ギヤ（７０）の回転が、第２ギヤ（７２）及び第１ギヤ（３８）を介して、分配用差動歯車機構（２８）に伝達されることになる。その結果、第１回転電機（ＭＧ１）のロータ（５８）を回転させることになるため、車両用駆動装置（１０）のエネルギ効率の低下を招く。
【０００８】
そのため、第２回転電機（ＭＧ２）から分配用差動歯車機構（２８）側への動力伝達を断接する係合装置を設けることが考えられるが、車両用駆動装置（１０）が大型化し易いという課題があった。
【０００９】
そこで、第２回転電機から分配用差動歯車機構側への動力伝達を断接する係合装置が設けられた構成において、小型化を図り易い車両用駆動装置の実現が望まれる。
【課題を解決するための手段】
【００１０】
上記に鑑みた、車両用駆動装置の特徴構成は、
内燃機関に駆動連結される入力部材と、
車輪に駆動連結される出力部材と、
第１ロータを備えた第１回転電機と、
第２ロータを備えた第２回転電機と、
第１回転要素、第２回転要素、及び第３回転要素を備えた分配用差動歯車機構と、
動力伝達機構と、を備えた車両用駆動装置であって、
前記第１回転要素は、前記第１ロータに駆動連結され、
前記第２回転要素は、前記入力部材に駆動連結され、
前記第３回転要素は、前記動力伝達機構を介して、前記出力部材及び前記第２ロータに駆動連結され、
前記第１回転電機及び前記分配用差動歯車機構が、前記入力部材の回転軸心である第１軸心上に配置され、
前記動力伝達機構は、
前記第３回転要素と一体的に回転する第１回転体と、
前記第１軸心上に配置され、前記第１回転体に対して相対回転自在に支持された第２回転体と、
前記第２回転体と一体的に回転する第１ギヤと、
前記第１軸心とは別軸である第２軸心上に回転自在に支持され、前記第１ギヤに噛み合う第２ギヤと、
前記第１回転体と前記第２回転体との係合及び係合解除を行う噛み合い式の係合装置と、を備え、
前記第１軸心に沿う方向を軸方向とし、前記第１軸心に直交する方向を径方向として、
前記第２回転体は、前記第１回転体に対して前記径方向の外側に配置され、
前記係合装置は、前記第１回転体の外周面に設けられた第１被係合部と、前記第２回転体の内周面に設けられた第２被係合部と、係合部材と、を備え、
前記第１被係合部と前記第２被係合部とは、前記径方向に沿う径方向視で、互いに重複するように配置され、
前記係合部材は、前記第１被係合部に係合する第１係合部と、前記第２被係合部に係合する第２係合部と、を備え、
前記係合装置は、前記係合部材が前記軸方向に移動することにより、前記第１係合部が前記第１被係合部に係合し、かつ、前記第２係合部が前記第２被係合部に係合した状態である第１状態と、前記第１係合部と前記第１被係合部との係合が解除された状態、及び、前記第２係合部と前記第２被係合部との係合が解除された状態の少なくともいずれか一方である第２状態と、に状態変化する点にある。
（【００１１】以降は省略されています）
