公開番号2025155342
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024059135
出願日2024-04-01
発明の名称ステータ及びモータ
出願人株式会社デンソー
代理人個人,個人
主分類H02K 3/34 20060101AFI20251006BHJP(電力の発電,変換,配電)
要約【課題】放熱性の低下を抑制可能としたステータ及びモータを提供する。
【解決手段】ステータ11は、周方向において複数のティース22を有するステータコア20と、各ティース22に集中巻きされたコイル40と、周方向に隣り合うティース22の間に形成された空間であり、コイル40の一部が通るスロットSと、スロットS内において周方向に隣り合うコイル40の間に設けられる絶縁部材50とを備える。絶縁部材50は、コイル40の径方向長さに対して部分的に設けられるとともに、周方向に隣り合うコイル40同士が最も接近する箇所(最接近箇所40X)においてコイル40の間に設けられている。
【選択図】図1
特許請求の範囲【請求項１】
周方向において複数のティース（２２）を有するステータコア（２０）と、
前記各ティースに集中巻きされたコイル（４０）と、
周方向に隣り合う前記ティースの間に形成された空間であり、前記コイルの一部が通るスロット（Ｓ）と、
前記スロット内において周方向に隣り合う前記コイルの間に設けられる絶縁部材（５０）と、を備えるステータ（１１）であって、
前記絶縁部材は、前記コイルの径方向長さに対して部分的に設けられるとともに、周方向に隣り合う前記コイル同士が最も接近する箇所（４０Ｘ）において前記コイルの間に設けられている、
ステータ。
続きを表示（約 1,000 文字）【請求項２】
前記絶縁部材は、前記コイルの軸方向長さに対して部分的に設けられている、
請求項１に記載のステータ。
【請求項３】
前記絶縁部材は、複数の前記スロットの各々に１つずつ設けられている、
請求項１に記載のステータ。
【請求項４】
前記コイルは、巻き終わり線（４３）を有し、
前記絶縁部材は、前記巻き終わり線に対応する位置に設けられている、
請求項１に記載のステータ。
【請求項５】
前記コイルは、前記巻き終わり線を含む最外層の導線群（４０Ａ）を有し、
前記絶縁部材は、前記導線群のうちの前記巻き終わり線を含む複数本の導線（４３，４４）をまとめて保持している、
請求項４に記載のステータ。
【請求項６】
前記絶縁部材は、基部（５１）と、前記基部から延びる一対の挟持部（５２）と、を有し、
前記一対の挟持部は、前記導線群のうちの前記複数本の導線を挟持している、
請求項５に記載のステータ。
【請求項７】
前記各コイルをまとめて覆うように形成されるモールド樹脂（６０）をさらに備え、
前記モールド樹脂は、前記スロット内において周方向に隣り合う前記コイルの間に入り込むスロット内部位（６２）を含む、
請求項１に記載のステータ。
【請求項８】
前記モールド樹脂は、前記絶縁部材よりも熱伝導率が高く設定されている、
請求項７に記載のステータ。
【請求項９】
ステータ（１１）と、前記ステータに対向するロータ（１２）と、
を備えるモータ（１０）であって、
前記ステータは、
周方向において複数のティース（２２）を有するステータコア（２０）と、
前記各ティースに集中巻きされたコイル（４０）と、
周方向に隣り合う前記ティースの間に形成された空間であり、前記コイルの一部が通るスロット（Ｓ）と、
前記スロット内において周方向に隣り合う前記コイルの間に設けられる絶縁部材（５０）と、を備え、
前記絶縁部材は、前記コイルの径方向長さに対して部分的に設けられるとともに、周方向に隣り合う前記コイル同士が最も接近する箇所（４０Ｘ）において前記コイルの間に設けられている、
モータ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ステータ及びモータに関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、モータのステータとしては、周方向に隣り合うティースの間に形成された空間であるスロット内において、コイル同士の間に介在される絶縁シートを備えたものがある（例えば、特許文献１参照）。特許文献１のステータにおいて、絶縁シートの径方向の寸法は、コイルの径方向の寸法と同等、もしくは、コイルの径方向の寸法よりも大きく設定されている。これにより、絶縁シートは、コイルの径方向全体に対して周方向に対向するようになっている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－３０１５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のようなステータでは、コイルの放熱性が絶縁シートによって低下する問題があった。
本開示の目的は、放熱性の低下を抑制可能としたステータ及びモータを提供することにある。
【課題を解決するための手段】
【０００５】
上記課題を解決するステータは、周方向において複数のティース（２２）を有するステータコア（２０）と、前記各ティースに集中巻きされたコイル（４０）と、周方向に隣り合う前記ティースの間に形成された空間であり、前記コイルの一部が通るスロット（Ｓ）と、前記スロット内において周方向に隣り合う前記コイルの間に設けられる絶縁部材（５０）と、を備えるステータ（１１）であって、前記絶縁部材は、前記コイルの径方向長さに対して部分的に設けられるとともに、周方向に隣り合う前記コイル同士が最も接近する箇所（４０Ｘ）において前記コイルの間に設けられている。
【０００６】
上記課題を解決するモータは、ステータ（１１）と、前記ステータに対向するロータ（１２）と、を備えるモータ（１０）であって、前記ステータは、周方向において複数のティース（２２）を有するステータコア（２０）と、前記各ティースに集中巻きされたコイル（４０）と、周方向に隣り合う前記ティースの間に形成された空間であり、前記コイルの一部が通るスロット（Ｓ）と、前記スロット内において周方向に隣り合う前記コイルの間に設けられる絶縁部材（５０）と、を備え、前記絶縁部材は、前記コイルの径方向長さに対して部分的に設けられるとともに、周方向に隣り合う前記コイル同士が最も接近する箇所（４０Ｘ）において前記コイルの間に設けられている。
【０００７】
上記構成によれば、周方向に隣り合うコイル同士が最も接近する箇所に絶縁部材が介在されることにより、当該箇所におけるコイル同士の絶縁距離を確保することができる。また、絶縁部材はコイルの径方向長さに対して部分的に設けられるため、絶縁部材によってコイルの放熱性が低下することを抑制できる。
【図面の簡単な説明】
【０００８】

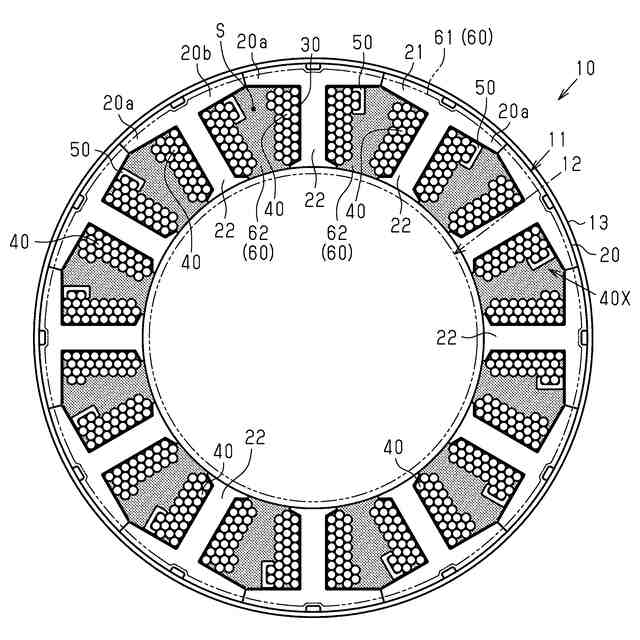

一実施形態におけるモータの概略構成図。

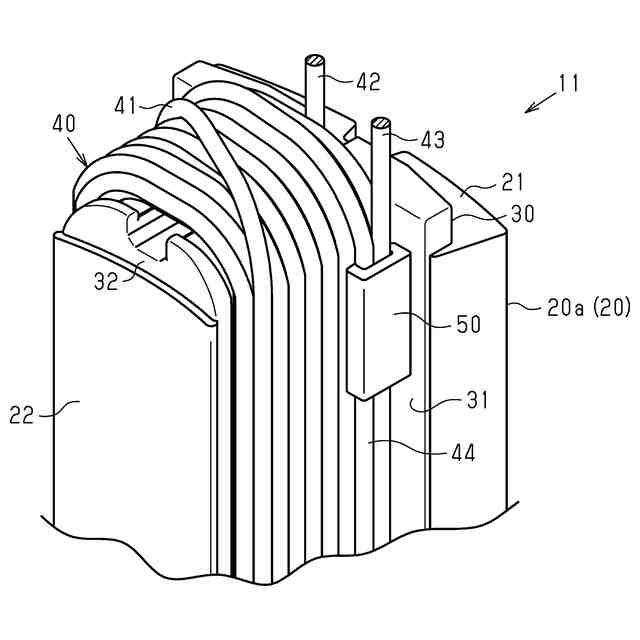

同実施形態におけるステータの一部を示す斜視図。

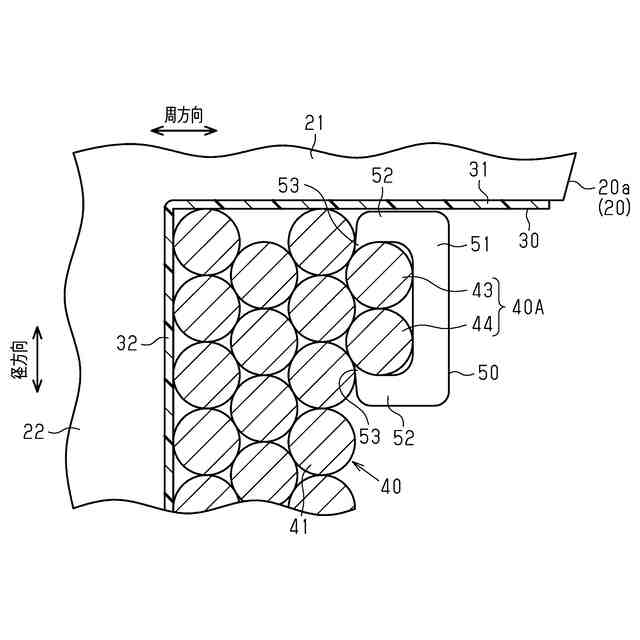

同実施形態におけるステータの部分断面図。
【発明を実施するための形態】
【０００９】
以下、ステータ及びモータの一実施形態について説明する。
（モータ１０の構成）
図１に示すように、モータ１０は、ステータ１１と、ステータ１１に対向するロータ１２とを備える。ステータ１１は、円環状をなしている。ロータ１２は、ステータ１１の内側に配置される。すなわち、ロータ１２は、ステータ１１に対して径方向に対向している。ステータ１１は、円筒状のハウジング１３に収容されている。ステータ１１は、例えば焼き嵌めによりハウジング１３に収容される。
【００１０】
（ステータ１１の構成）
ステータ１１は、ステータコア２０と、インシュレータ３０と、コイル４０と、絶縁部材５０と、モールド樹脂６０とを備える。なお、図１では、インシュレータ３０及びコイル４０の断面を模式的に図示している。
（【００１１】以降は省略されています）
