公開番号2025175594
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081776
出願日2024-05-20
発明の名称ロータ
出願人株式会社デンソー
代理人弁理士法人太陽国際特許事務所
主分類H02K 1/22 20060101AFI20251126BHJP(電力の発電,変換,配電)
要約【課題】マグネットトルクを低下させずに、リラクタンストルクを増加させることができるロータを提供する。
【解決手段】ロータ(10)は、ロータコア(12)と、前記ロータコアの周方向に並び、前記ロータコアに埋め込まれたマグネット(14)と、を備え、前記ロータコアの軸方向の端面の外周部には、それぞれ前記ロータコアの周方向における隣り合う前記マグネットの間に位置し、前記ロータコアの軸方向に突出する複数の突起部(20)が設けられている。
【選択図】図1
特許請求の範囲【請求項１】
ロータコア（１２）と、
前記ロータコアの周方向に並び、前記ロータコアに埋め込まれたマグネット（１４）と、
を備え、
前記ロータコアの軸方向の端面の外周部には、それぞれ前記ロータコアの周方向における隣り合う前記マグネットの間に位置し、前記ロータコアの軸方向に突出する複数の突起部（２０）が設けられている、
ロータ（１０）。
続きを表示（約 440 文字）【請求項２】
前記ロータコアは、複数のコアシートが前記ロータコアの軸方向に積層された積層体であり、
前記複数のコアシートのうち前記ロータコアの軸方向の端部に設けられたコアシートである端部コアシート（２２）には、前記複数の突起部が一体に形成されており、
前記端部コアシートは、前記複数の突起部が前記端部コアシートの径方向外側に突出する形状に打ち抜き加工により形成されたものであり、
前記複数の突起部は、前記端部コアシートの径方向外側に突出する態様から前記ロータコアの軸方向に突出する態様に曲げ加工により形成されたものである、
請求項１に記載のロータ。
【請求項３】
前記ロータコアの軸方向一方側の端面の外周部には、前記複数の突起部としての複数の第１突起部が設けられており、
前記ロータコアの軸方向他方側の端面の外周部には、前記複数の突起部としての複数の第２突起部が設けられている、
請求項１又は請求項２に記載のロータ。

発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、ロータに係り、特に埋込磁石型のロータに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、ロータコアと、ロータコアに埋め込まれたマグネットとを備えた埋込磁石型のロータが知られている（例えば、特許文献１参照）。この種のロータは、ロータの径方向外側に配置されるステータと組み合わせることでブラシレスモータを構成する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１１２１９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種のブラシレスモータにおいて、センサレスにてロータの回転を制御する場合、リラクタンストルクを増加させて突極比を確保する必要がある。突極比とは、ｄ軸リアクタンスＬｄとｑ軸インダクタンスＬｑとの比（Ｌｄ／Ｌｑ）のことである。ここで、リラクタンストルクを増加させるために、マグネットの位置をロータの径方向内側にシフトすると、ロータとステータとの間の距離が増加するため、マグネットトルクが低下し、モータ出力の低下につながる。したがって、マグネットトルクを低下させずに、リラクタンストルクを増加させる必要がある。
【０００５】
本開示の技術は、マグネットトルクを低下させずに、リラクタンストルクを増加させることができるロータを提供する。
【課題を解決するための手段】
【０００６】
本開示の技術は、ロータコア（１２）と、前記ロータコアの周方向に並び、前記ロータコアに埋め込まれたマグネット（１４）と、を備え、前記ロータコアの軸方向の端面の外周部には、それぞれ前記ロータコアの周方向における隣り合う前記マグネットの間に位置し、前記ロータコアの軸方向に突出する複数の突起部（２０）が設けられている、ロータ（１０）である。
【０００７】
本開示の技術によれば、マグネットトルクを低下させずに、リラクタンストルクを増加させることができるロータが提供される。
【図面の簡単な説明】
【０００８】
本開示の一実施形態に係るロータの二面図（平面図及び側面図）である。

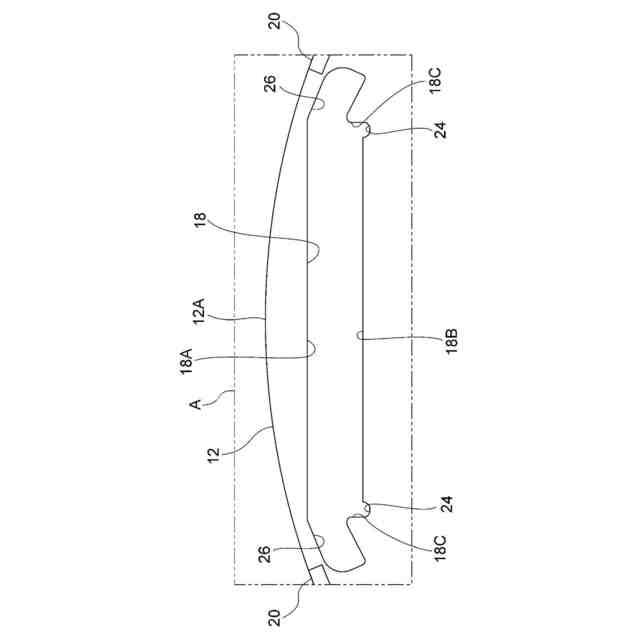

図１のＡ部を拡大したロータコアの平面図である。
図１のＡ部を拡大したロータの平面図である。
【発明を実施するための形態】
【０００９】
以下、本開示の一実施形態について説明する。
【００１０】
図１に示す本実施形態に係るロータ１０は、埋込磁石型のロータであり、インナロータタイプのブラシレスモータに用いられる。ロータ１０は、ロータコア１２と、複数のマグネット１４とを有する。複数のマグネット１４は、ロータコア１２に埋め込まれている。
（【００１１】以降は省略されています）
