公開番号2025157819
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024060078
出願日2024-04-03
発明の名称筐体
出願人株式会社デンソーウェーブ
代理人弁理士法人明成国際特許事務所
主分類H05K 5/02 20060101AFI20251008BHJP(他に分類されない電気技術)
要約【課題】ケーブルを伝って流れる水が筐体の内部に侵入することを抑制する。
【解決手段】壁面に固定される筐体は、壁面を向く背面を有する背面部材を備える。背面部材は、背面に設けられており、筐体の内部から筐体の外部に延びるケーブルが収納される収納溝と、収納溝の側壁面から突き出しており、収納溝に収納されているケーブルに接触するリブと、背面に収納溝に連通するように設けられており、リブに付着した水が流れる排水溝と、を有する。
【選択図】図4
特許請求の範囲【請求項１】
壁面に固定される筐体であって、
前記壁面を向く背面を有する背面部材を備え、
前記背面部材は、
前記背面に設けられており、前記筐体の内部から前記筐体の外部に延びるケーブルが収納される収納溝と、
前記収納溝の側壁面から突き出しており、前記収納溝に収納されている前記ケーブルに接触するリブと、
前記背面に前記収納溝に連通するように設けられており、前記リブに付着した水が流れる排水溝と、
を有する、筐体。
続きを表示（約 390 文字）【請求項２】
請求項１に記載の筐体であって、
前記リブの上面は、前記排水溝に近付くほど位置が低くなるように傾斜している、筐体。
【請求項３】
請求項１に記載の筐体であって、
前記筐体は、固定部材を介して前記壁面に固定され、
前記リブは、前記固定部材に接触する、筐体。
【請求項４】
請求項３に記載の筐体であって、
前記リブは、前記固定部材に近付くほど位置が低くなるように傾斜する傾斜面を有する、筐体。
【請求項５】
請求項４に記載の筐体であって、
前記固定部材は、前記ケーブルが通る開口部を有し、
前記開口部の下縁部は、前記背面に垂直に視たときに前記リブに重なる部分と前記排水溝に重なる部分とを有し、前記リブから前記排水溝に近付くほど位置が低くなるように傾斜している、筐体。

発明の詳細な説明【技術分野】
【０００１】
本開示は、筐体に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
水を下方に誘導する溝が設けられた筐体が知られている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－０８４３９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
筐体に導入されている電線や光ファイバなどのケーブルに付着した水が、ケーブルを伝って筐体の内部に侵入する可能性がある。
【課題を解決するための手段】
【０００５】
本開示は、以下の形態として実現することが可能である。
【０００６】
（１）本開示の一形態によれば、壁面に固定される筐体が提供される。この筐体は、前記壁面を向く背面を有する背面部材を備える。前記背面部材は、前記背面に設けられており、前記筐体の内部から前記筐体の外部に延びるケーブルが収納される収納溝と、前記収納溝の側壁面から突き出しており、前記収納溝に収納されている前記ケーブルに接触するリブと、前記背面に前記収納溝に連通するように設けられており、前記リブに付着した水が流れる排水溝と、を有する。
この形態の筐体によれば、ケーブルを伝って流れる水をリブで堰き止めて、排水溝から排出することができる。したがって、水がケーブルを伝って筐体の内部に侵入することを抑制することができる。
（２）上記形態の筐体において、前記リブの上面は、前記排水溝に近付くほど位置が低くなるように傾斜してもよい。
この形態の筐体によれば、水を排水溝に誘導することができる。したがって、水がケーブルを伝って筐体の内部に侵入することを抑制することができる。
（３）上記形態の筐体は、前記筐体は、固定部材を介して前記壁面に固定され、前記リブは、前記固定部材に接触してもよい。
この形態の筐体によれば、リブで堰き止めた水を固定部材に流すことができる。したがって、水がケーブルを伝って筐体の内部に侵入することを抑制することができる。
（４）上記形態の筐体において、前記リブは、前記固定部材に近付くほど位置が低くなるように傾斜する傾斜面を有してもよい。
この形態の筐体によれば、水を固定部材に誘導することができる。したがって、水がケーブルを伝って筐体の内部に侵入することを抑制することができる。
（５）上記形態の筐体において、前記固定部材は、前記ケーブルが通る開口部を有し、前記開口部の下縁部は、前記背面に垂直に視たときに前記リブに重なる部分と前記排水溝に重なる部分とを有し、前記リブから前記排水溝に近付くほど位置が低くなるように傾斜してもよい。
この形態の筐体によれば、リブで堰き止めた水を固定部材の開口部の下縁部を介して排水溝に誘導することができる。
本開示は、筐体以外の種々の形態で実現することも可能である。例えば、電子機器等の形態で実現することができる。
【図面の簡単な説明】
【０００７】
第１実施形態の電子機器の斜視図。
第１実施形態の電子機器の背面図。
図２におけるIII－III線断面図。

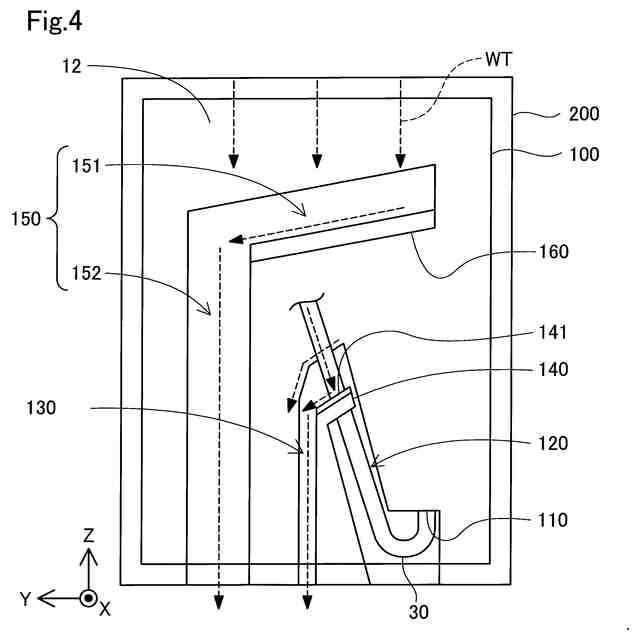

第１実施形態の筐体の背面図。

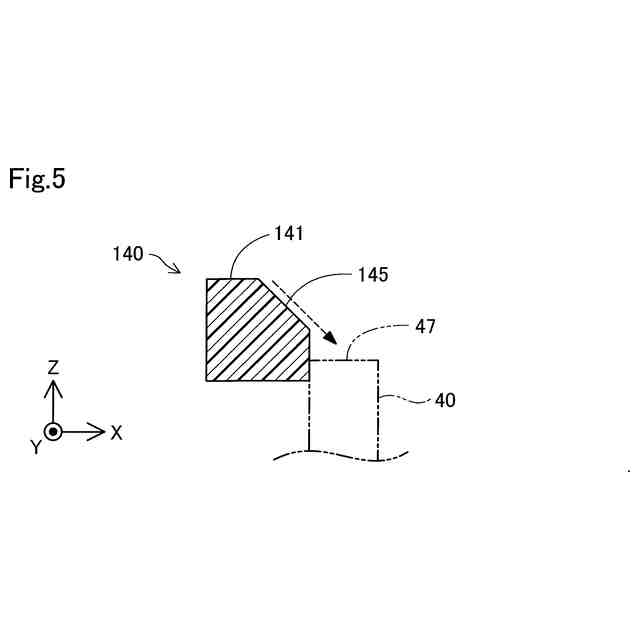

第１実施形態の第１リブの断面図。
第２実施形態の筐体の断面図。

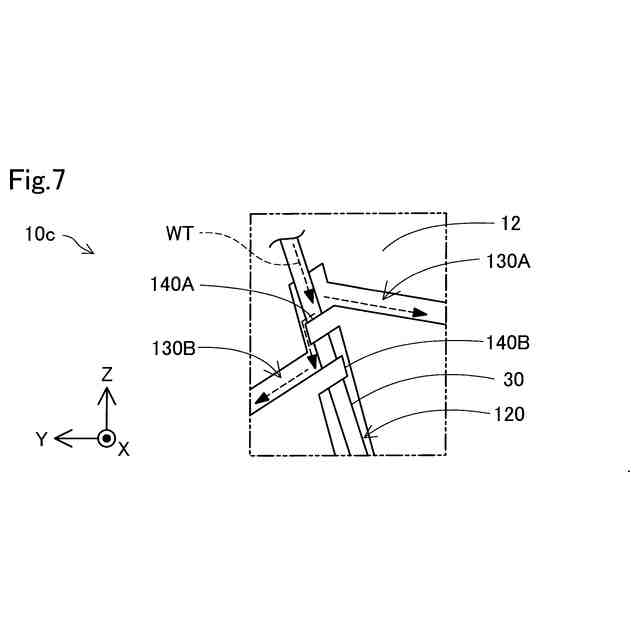

第３実施形態の筐体の断面図。

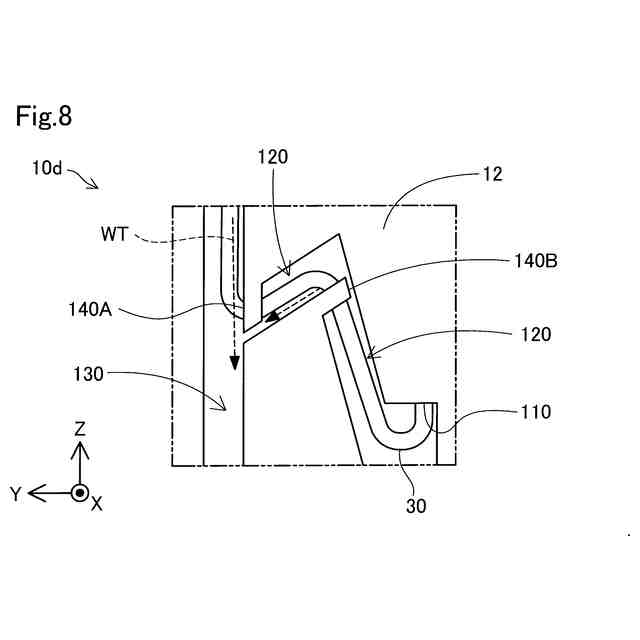

第４実施形態の筐体の断面図。

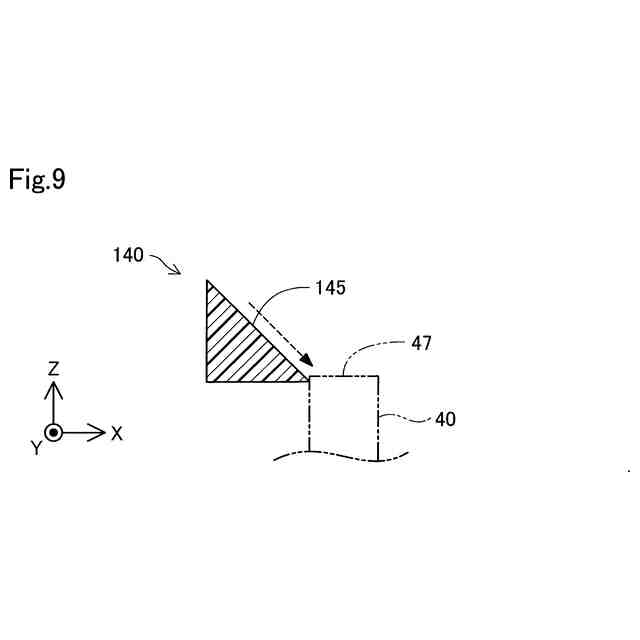

他の実施形態の第１リブの断面図。
【発明を実施するための形態】
【０００８】
Ａ．第１実施形態：

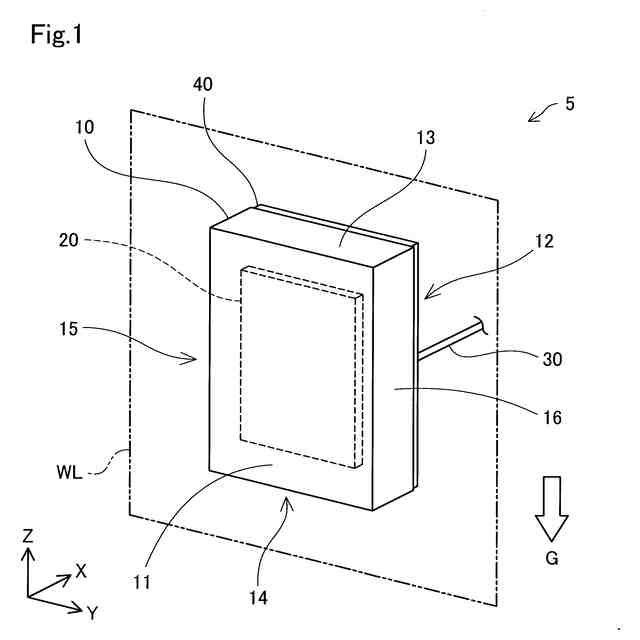

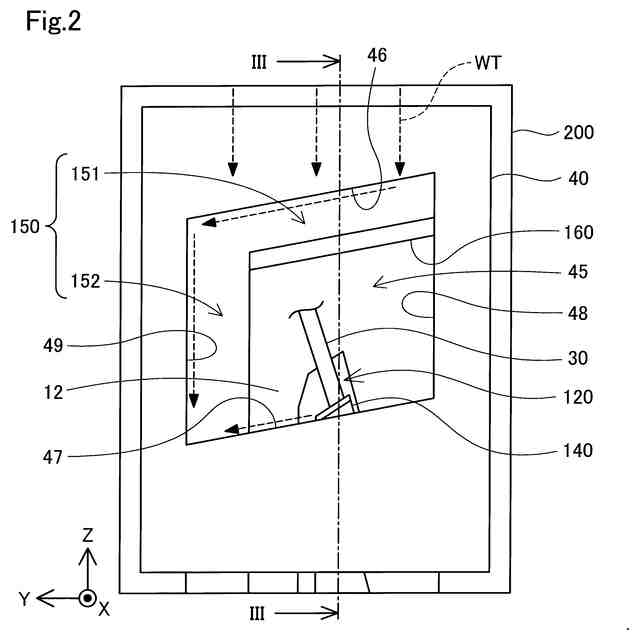

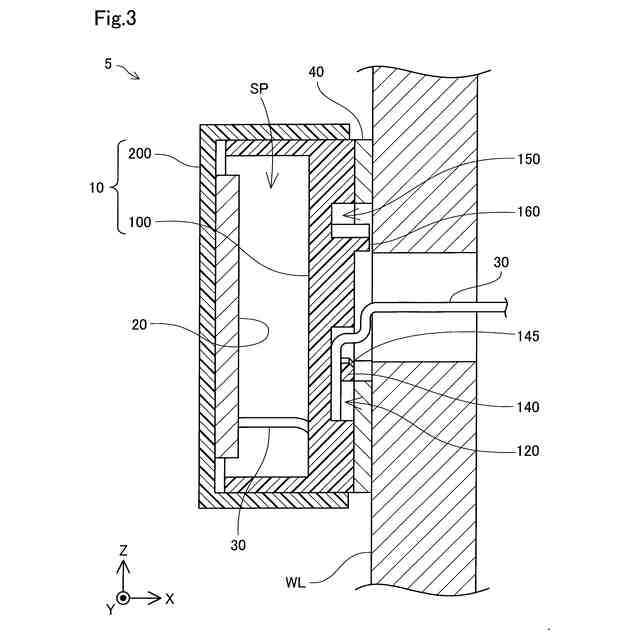

図１は、第１実施形態における筐体１０を備える電子機器５の斜視図である。図２は、電子機器５の背面図である。図３は、図２におけるIII－III線断面図である。図１に示すように、電子機器５は、筐体１０と、回路基板２０と、ケーブル３０と、固定部材４０とを備えている。電子機器５は、例えば、インターフォンやＩＣカード式電気錠用カードリーダなどのセキュリティ機器であり、屋外の壁面ＷＬに筐体１０が固定された状態で用いられる。
【０００９】
筐体１０は、直方体状に構成されている。筐体１０は、正面１１と、背面１２と、上面１３と、底面１４と、左側面１５と、右側面１６とを有している。筐体１０は、背面１２が壁面ＷＬを向き、かつ、底面１４が重力方向Ｇを向くように、壁面ＷＬに固定されている。本実施形態では、筐体１０は、固定部材４０を介して壁面ＷＬに固定されている。本開示において、筐体１０が壁面ＷＬに固定されていることには、筐体１０が壁面ＷＬに直接固定されていることだけではなく、筐体１０が固定部材４０を介して壁面ＷＬに固定されていることが含まれる。
【００１０】
図１には、互いに直交するＸ，Ｙ，Ｚ軸を示す矢印が図示されている。Ｘ軸およびＹ軸は、水平面に平行な軸であり、Ｚ軸は、重力方向Ｇに平行な軸である。Ｘ，Ｙ，Ｚ軸を示す矢印は、他の図においても、矢印の指し示す方向が図１と対応するように適宜、図示してある。
（【００１１】以降は省略されています）
