公開番号2025144500
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024180509
出願日2024-10-16
発明の名称セラミックヒータ
出願人日本特殊陶業株式会社
代理人個人
主分類H05B 3/44 20060101AFI20250925BHJP(他に分類されない電気技術)
要約【課題】空焚き状態であってもヒータの破損を抑制できる液体加熱用のセラミックヒータを提供する。

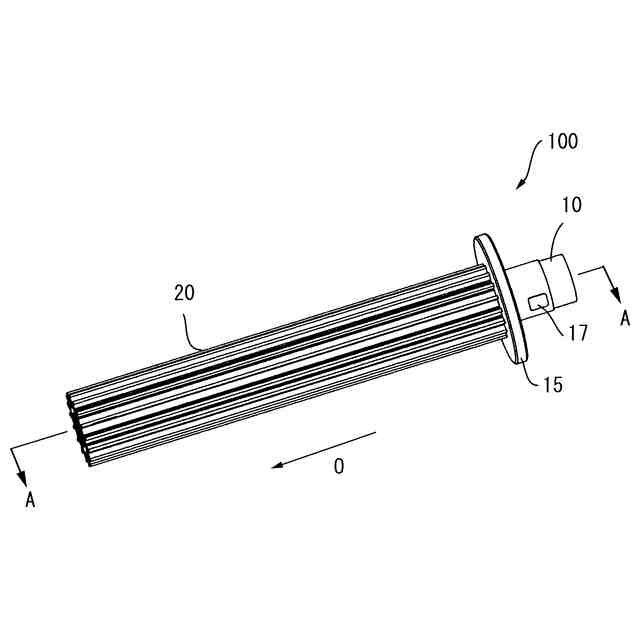

【解決手段】液体加熱用のセラミックヒータ100であって、発熱抵抗体13を有し、軸線O方向に延びる円柱状のセラミック体10と、セラミック体の表面から突出し、セラミック体より熱伝導率が大きい放熱フィン20,21,22と、を備えてなる。
【選択図】図1
特許請求の範囲【請求項１】
液体加熱用のセラミックヒータであって、

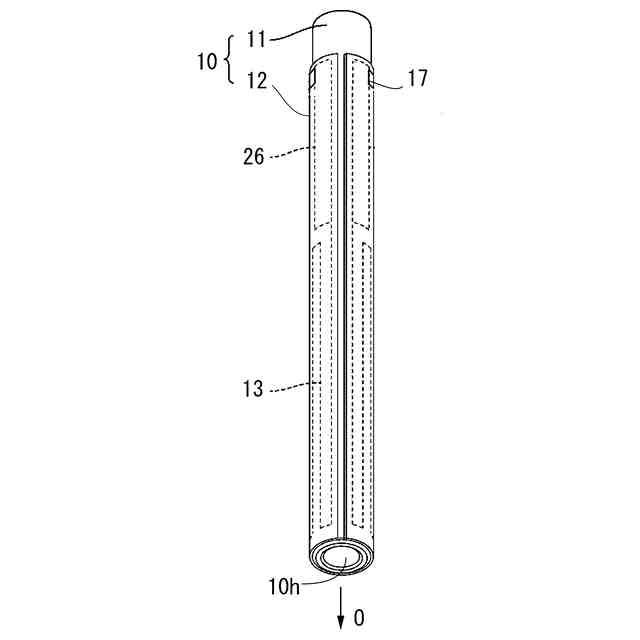

発熱抵抗体を有し、軸線方向に延びる円柱状のセラミック体と、
前記セラミック体の表面から突出し、前記セラミック体より熱伝導率が大きい放熱フィンと、
を備えてなることを特徴とするセラミックヒータ。
続きを表示（約 330 文字）【請求項２】

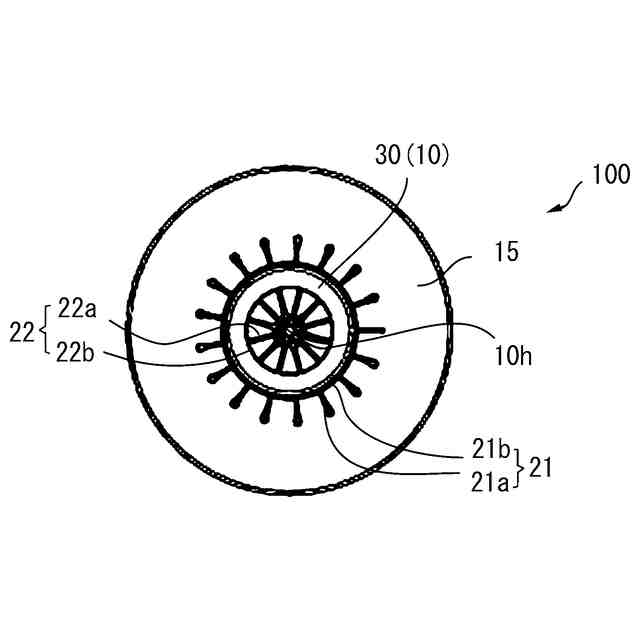

前記放熱フィンは、フィン部及び前記フィン部が固定される基部を有し、
前記セラミック体の表面全体が前記フィン部及び前記基部で覆われ、
前記セラミック体の表面と、前記放熱フィンとの間を液密に保持可能なシール部材をさらに備えることを特徴とする請求項１に記載のセラミックヒータ。
【請求項３】
前記放熱フィンはアルミニウム又はアルミニウム合金製であり、表面がアルマイト処理されてなることを特徴とする請求項１又は２に記載のセラミックヒータ。
【請求項４】
前記セラミック体の表面全体が前記基部で覆われ、前記フィン部が前記基部と別部材として前記基部から突出することを特徴とする請求項２に記載のセラミックヒータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば電気自動車の空調又はバッテリの加熱保温等に用いられる液体加熱用のセラミックヒータに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
電気自動車の空調またはバッテリの加熱保温のため、クーラント液等の媒体をセラミックヒータで加熱するシステムが検討されている。特に、寒冷地ではバッテリの性能が低下するため、バッテリの加熱保温が重要になっている。
【０００３】
このセラミックヒータは、芯材となる筒状又は柱状のセラミック管の外周に、セラミック層を巻き付けた構造となっていて、セラミック層にヒータパターンが形成されている（特許文献１参照）。
そして、ヒータパターンに通電加熱することで、セラミックヒータが発熱するようになっている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－１３３７６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、セラミックヒータをクーラント液等の媒体（液体）加熱に用いると、セラミックヒータの周囲を流れる液体の流量が低下したときや、液体が漏れ等によって容器内から減少したときに過沸騰が起きてヒータが空焚き状態（気中加熱状態）となる。
これにより、セラミックヒータの表面が高温となるが、この高温部に液体の液滴が掛かると、熱衝撃によりヒータにクラック等が発生し、ヒータが破損する恐れがある。
【０００６】
そこで、本発明は、空焚き状態であってもヒータの破損を抑制できる液体加熱用のセラミックヒータの提供を目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、本発明のセラミックヒータは、液体加熱用のセラミックヒータであって、発熱抵抗体を有し、軸線方向に延びる円柱状のセラミック体と、前記セラミック体の表面から突出し、前記セラミック体より熱伝導率が大きい放熱フィンと、を備えてなることを特徴とする。
【０００８】
このセラミックヒータによれば、セラミック体の表面から突出して放熱フィンが設けられている。このため、ヒータが空焚き状態（気中加熱状態）となってセラミックヒータの表面をなすセラミック体が高温となっても、液体の液滴がこの高温部に直接掛からずに放熱フィンに掛かって冷却されるので、熱衝撃によりヒータにクラック等が発生し、ヒータが破損することを抑制できる。
また、セラミックヒータ（セラミック体）自体を放熱フィンで冷却することでも、ヒータの過熱を抑制できる。
【０００９】

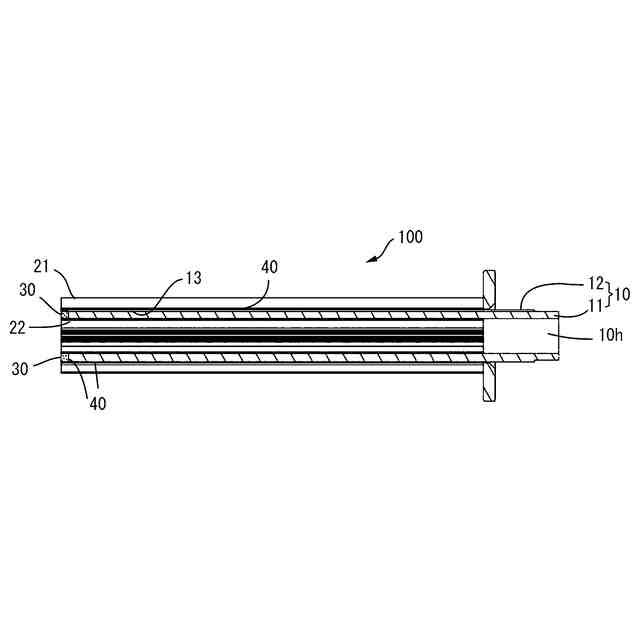

本発明のセラミックヒータにおいて、前記放熱フィンは、フィン部及び前記フィン部が固定される基部を有し、前記セラミック体の表面全体が前記フィン部及び前記基部で覆われ、前記セラミック体の表面と、前記放熱フィンとの間を液密に保持可能なシール部材をさらに備えてもよい。
このセラミックヒータによれば、セラミック体と放熱フィンとの隙間に液体が侵入することを抑制し、隙間の液体が沸騰してヒータを過熱することを抑制できる。
【００１０】
本発明のセラミックヒータにおいて、前記放熱フィンはアルミニウム又はアルミニウム合金製であり、表面がアルマイト処理されていてもよい。
このセラミックヒータによれば、放熱フィンの熱伝導率が高くなるので放熱効果が大きいと共に、アルマイト処理によってクーラント等の液体による放熱フィンの腐食を抑制できる。
（【００１１】以降は省略されています）
