公開番号2025161988
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2025142216,2025538431
出願日2025-08-28,2025-03-06
発明の名称電気化学セル、固体酸化物形電解セル、セルスタック、ホットモジュール、およびガス製造装置
出願人日本特殊陶業株式会社
代理人弁理士法人プロスペック特許事務所
主分類C25B 11/089 20210101AFI20251017BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】電気化学セル(電解セル)の耐久性を向上させる。
【解決手段】電気化学セル(電解セル)は、固体電解質層と、固体電解質層の表面側に積層配置された空気極と、固体電解質層の裏面側に積層配置された燃料極と、を有し、燃料極は、Ni合金と導電性固体酸化物とを含有する機能層を有し、機能層に含有される前記Ni合金の平均粒径は、0.77μm以上1.00μm以下である。

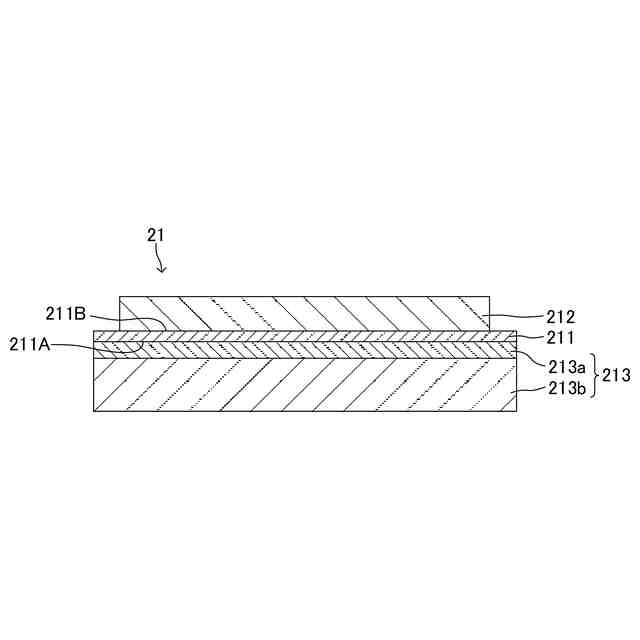

【選択図】図4

特許請求の範囲【請求項１】
固体電解質層と、
前記固体電解質層の表面側に積層配置された空気極と、
前記固体電解質層の裏面側に積層配置された燃料極と、
を有し、
前記燃料極は、Ｎｉ合金と導電性固体酸化物とを含有する機能層を有し、
前記機能層に含有される前記Ｎｉ合金の平均粒径は、０．７７μｍ以上１．００μｍ以下である、
電気化学セル。
続きを表示（約 630 文字）【請求項２】
請求項１に記載の電気化学セルにおいて、
前記Ｎｉ合金は、ＮｉＦｅ合金である、
電気化学セル。
【請求項３】
請求項１に記載の電気化学セルにおいて、
前記Ｎｉ合金の平均粒径は、前記導電性固体酸化物の平均粒径よりも小さい、
電気化学セル。
【請求項４】
請求項１に記載の電気化学セルにおいて、
前記機能層に含有される気孔の平均径に対する前記導電性固体酸化物の平均粒径の比である気孔径比は、１．５以上２．６以下である、
電気化学セル。
【請求項５】
請求項１から請求項４のいずれか１項に記載の電気化学セルからなる、
固体酸化物形電解セル。
【請求項６】
請求項５に記載の固体酸化物形電解セルが複数積層されてなる、

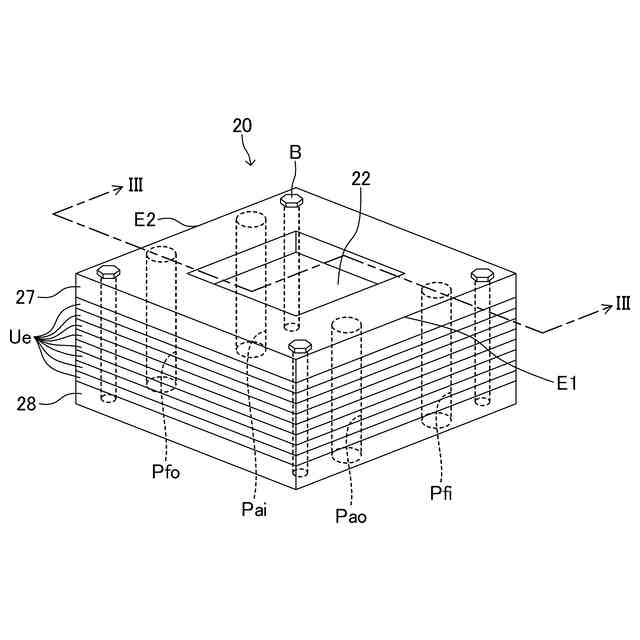

セルスタック。
【請求項７】
請求項６に記載のセルスタックと、
前記セルスタックに供給される水蒸気を生成する気化器と、
前記セルスタックに供給されるガスと熱交換を行う熱交換器と、
前記セルスタックを加熱するためのヒータと、
前記セルスタック、前記気化器、前記熱交換器および前記ヒータがその内部に配置される断熱材と、
を備える、
ホットモジュール。
【請求項８】
請求項７に記載のホットモジュールを備える、
ガス製造装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電気化学セル、固体酸化物形電解セル、セルスタック、ホットモジュール、およびガス製造装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、電解質として固体酸化物が用いられた固体酸化物形の電気化学セルが知られている（特許文献１参照）。固体酸化物形の電気化学セルは、高温環境下において高効率で電気化学反応を行うことを特徴とし、固体酸化物形電解セル（ＳＯＥＣ：Solid Oxide Electrolysis Cell）、または固体酸化物形燃料電池（ＳＯＦＣ：Solid Oxide Fuel Cell）として利用することができる。固体酸化物形電解セルは、電気エネルギーにより水蒸気を水素と酸素とに分解する電気分解装置である。固体酸化物形燃料電池は、水素と酸素との化学反応により電気エネルギーを発生させる発電装置である。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－９２４５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電気化学セルは、固体電解質層と、固体電解質層の一方面側に積層配置した燃料極層と、固体電解質層の他方面側に積層配置した空気極層と、を備えて構成することができる。燃料極層は、電極触媒としてのＮｉ（ニッケル）およびイオン伝導性を有する酸化物（例えばＹＳＺ（イットリア安定化ジルコニア））を含むように構成することができる。
【０００５】
燃料極層にＮｉが含まれる電気化学セルを厳しい動作環境（高温度、高湿度、高電流）の下で長時間動作させた場合、燃料極層内でのＮｉの移動、凝集が引き起こされる。燃料極層内でＮｉが移動または凝集した場合、燃料極層の内部抵抗が増加し、また、反応場としての三相界面（燃料ガス、Ｎｉ、電解質（ＹＳＺ）の境界）が減少する。これにより、電気化学セルの電気的特性が低下し、所望の性能を得ることができない。従って、長時間動作させた場合であっても所望の性能を維持することができるような、耐久性の向上した電気化学セルが望まれる。
【０００６】
本開示は、上記した課題を解決することを目的とする。すなわち本開示の目的の一つは、電気化学セルの耐久性を向上させることである。
【課題を解決するための手段】
【０００７】
本開示に係る電気化学セルは、
固体電解質層と、
前記固体電解質層の表面側に積層配置された空気極と、
前記固体電解質層の裏面側に積層配置された燃料極と、
を有し、
前記燃料極は、Ｎｉ合金と導電性固体酸化物とを含有する機能層を有し、
前記機能層に含有される前記Ｎｉ合金の平均粒径は、０．７７μｍ以上１．００μｍ以下である。
【０００８】

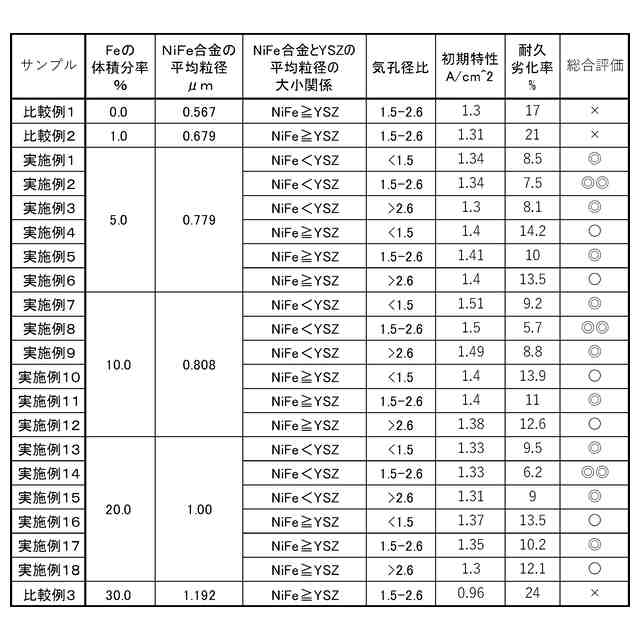

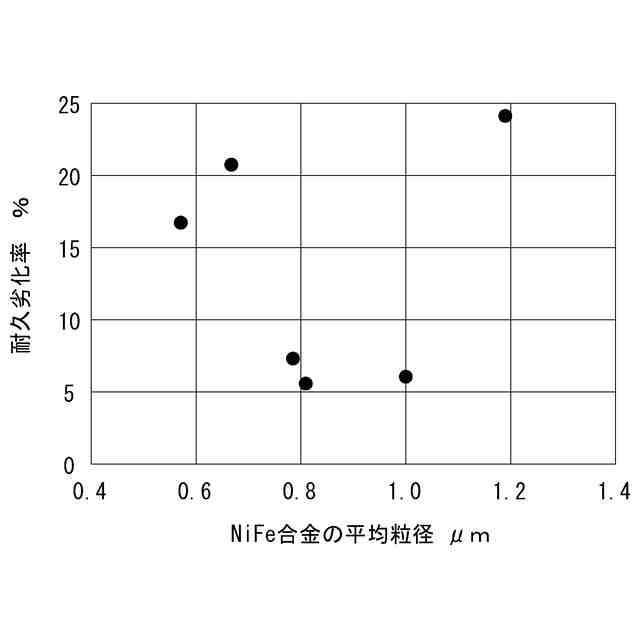

本開示に係る電気化学セルの機能層はＮｉ合金と導電性固体酸化物とを含有する。そして、Ｎｉと結合することによりＮｉ合金を形成する金属元素が、Ｎｉの移動および凝集を抑制する。ただし、Ｎｉ合金の平均粒径が０．７７μｍ未満であると、前記金属元素によるＮｉの移動および凝集を抑制する効果が低い。一方、Ｎｉ合金の平均粒径が１．０μｍ超であると、前記金属元素による燃料極層の成形時（焼結時）において燃料極層の内部の緻密化が促進されるため、燃料極層におけるガスの拡散性が低下し、その結果初期性能が低下する。機能層に含有される前記Ｎｉ合金の平均粒径が０．７７μｍ以上１．００μｍ以下であると、電気化学セルの初期性能の低下を抑制しつつ、耐久性を向上させることができる。
【０００９】
なお、燃料極層にＮｉ以外の金属元素が含有される場合、機能層にはＮｉと前記金属との合金の粒子のほかに、単体のＮｉの粒子が存在しうる。このため、本開示において、Ｎｉ合金の平均粒径は、「Ｎｉ合金と単体のＮｉの平均粒径」であってもよい。
【００１０】
前記Ｎｉ合金は、ＮｉＦｅ合金である、という構成が適用できる。
（【００１１】以降は省略されています）
