公開番号2025158669
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061446
出願日2024-04-05
発明の名称スパークプラグ
出願人日本特殊陶業株式会社
代理人弁理士法人真明センチュリー
主分類H01T 13/08 20060101AFI20251009BHJP(基本的電気素子)
要約【課題】ねじ部にガスケットが引っ掛らないようにできるスパークプラグを提供する。
【解決手段】スパークプラグは、絶縁体の外周に配置され先端から後端側へ中心線に沿って延びる主体金具と、主体金具の外周に配置されるガスケットと、を備え、主体金具は、中心線を中心とするおねじからなるねじ部と、ねじ部の後端側に設けられた座面を含む頭部と、頭部とねじ部とに挟まれた首部と、を含み、首部は、径方向の外側に張り出す鍔部を含み、ガスケットは、頭部と鍔部との間に配置され、鍔部の外径は、ねじ部の外径よりも小さく、ガスケットの内径の最小値よりも大きい。

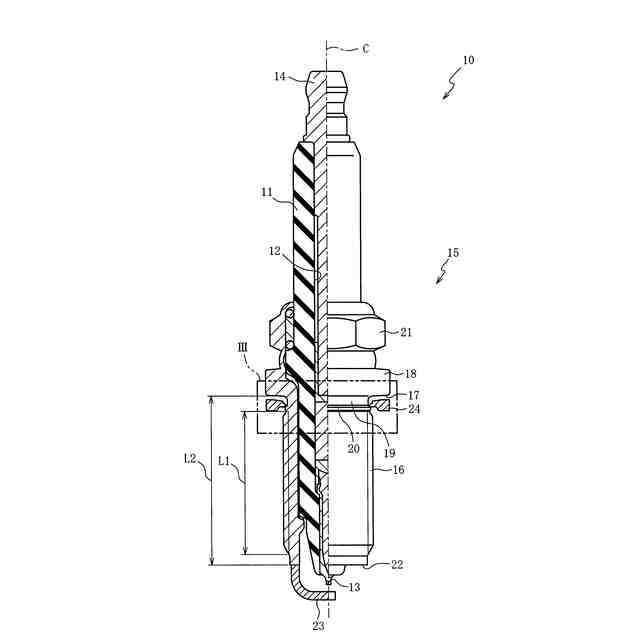

【選択図】図1
特許請求の範囲【請求項１】
絶縁体の外周に配置され先端から後端側へ中心線に沿って延びる主体金具と、
前記主体金具の外周に配置されるガスケットと、を備え、
前記主体金具は、前記中心線を中心とするおねじからなるねじ部と、
前記ねじ部の後端側に設けられた座面を含む頭部と、
前記頭部と前記ねじ部とに挟まれた首部と、を含むスパークプラグであって、
前記首部は、径方向の外側に張り出す鍔部を含み、
前記ガスケットは、前記頭部と前記鍔部との間に配置され、
前記鍔部の外径は、前記ねじ部の外径よりも小さく、前記ガスケットの内径の最小値よりも大きいスパークプラグ。
続きを表示（約 440 文字）【請求項２】

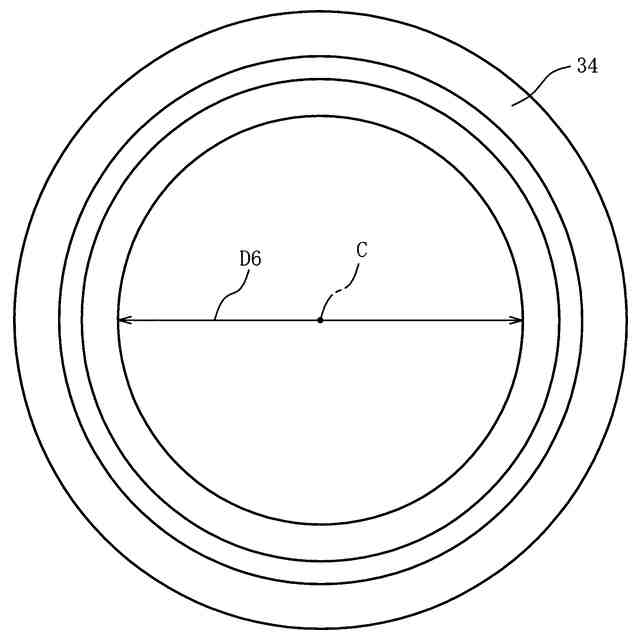

前記ガスケットは、前記中心線の周りに連続している環部と、
前記環部から前記環部の径方向の内側に突出する複数の凸部と、を備え、
寸法が大きい順に並べると、前記環部の内径、前記ねじ部の外径、前記鍔部の外径、前記凸部の内径である請求項１記載のスパークプラグ。
【請求項３】

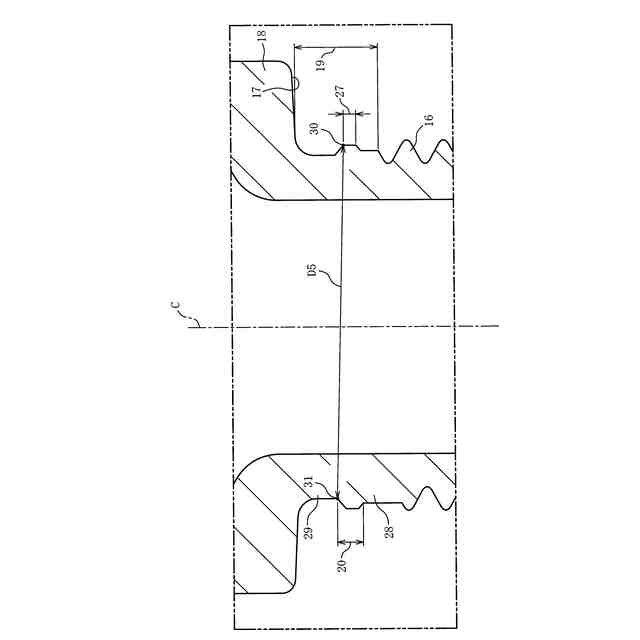

前記中心線を含む前記主体金具の断面において、
前記鍔部の外径が最も大きい部分のうち最も後端側の第１の点を設定し、
前記首部のうち前記鍔部より後端側の部分に位置し、かつ、前記中心線を挟んで前記第１の点の反対側のうち前記第１の点に最も近い位置に第２の点を設定したときに、
前記第２の点と前記第１の点との間の距離は、前記凸部の内径よりも大きい請求項２記載のスパークプラグ。
【請求項４】
前記ねじ部の長さは、前記主体金具の前記先端と前記座面との間の距離の１／２以上である請求項１から３のいずれかに記載のスパークプラグ。

発明の詳細な説明【技術分野】
【０００１】
本発明は主体金具の外周に配置されるガスケットを含むスパークプラグに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
スパークプラグのガスケットは、スパークプラグをエンジンに取り付けたときに主体金具の座面とエンジンとの間に挟まれ、ガスの漏れを防ぐ。特許文献１に開示された先行技術は、エンジンのプラグホールのめねじに結合するねじ部と、座面を含む頭部と、頭部とねじ部との間に挟まれた首部と、を含む主体金具と、首部の外周に配置されたガスケットと、を含み、首部の外径はねじ部の外径よりも大きい。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－４２６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
先行技術においてねじ部にガスケットが引っ掛り、ねじ部をエンジンに締め付けたときに引っ掛りが取れないと、スパークプラグの座面とエンジンとの間にできた隙間からガスが漏れるという問題点がある。
【０００５】
本発明はこの問題点の解決のためになされたものであり、ねじ部にガスケットが引っ掛らないようにできるスパークプラグの提供を目的とする。
【課題を解決するための手段】
【０００６】
この目的を達成するための本発明の第１の態様は、絶縁体の外周に配置され先端から後端側へ中心線に沿って延びる主体金具と、主体金具の外周に配置されるガスケットと、を備え、主体金具は、中心線を中心とするおねじからなるねじ部と、ねじ部の後端側に設けられた座面を含む頭部と、頭部とねじ部とに挟まれた首部と、を含み、首部は、径方向の外側に張り出す鍔部を含み、ガスケットは、頭部と鍔部との間に配置され、鍔部の外径は、ねじ部の外径よりも小さく、ガスケットの内径の最小値よりも大きい。
【０００７】
第２の態様は、第１の態様において、ガスケットは、中心線の周りに連続している環部と、環部から環部の径方向の内側に突出する複数の凸部と、を備え、寸法が大きい順に並べると、環部の内径、ねじ部の外径、鍔部の外径、凸部の内径である。
【０００８】
第３の態様は、第２の態様において、中心線を含む主体金具の断面において、鍔部の外径が最も大きい部分のうち最も後端側の第１の点を設定し、首部のうち鍔部より後端側の部分に位置し、かつ、中心線を挟んで第１の点の反対側のうち第１の点に最も近い位置に第２の点を設定したときに、第２の点と第１の点との間の距離は、凸部の内径よりも大きい。
【０００９】
第４の態様は、第１から第３の態様のいずれかにおいて、ねじ部の長さは、主体金具の先端と座面との間の距離の１／２以上である。
【発明の効果】
【００１０】
本発明によれば、主体金具の頭部とねじ部とに挟まれた首部は、径方向の外側に張り出す鍔部を含み、ガスケットは頭部と鍔部との間に配置される。鍔部の外径は、ねじ部の外径よりも小さく、ガスケットの内径の最小値よりも大きいため、ガスケットは鍔部によって移動が制限される。従ってねじ部にガスケットが引っ掛らないようにできる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
