公開番号2025167329
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071837
出願日2024-04-25
発明の名称セルスタックシステム
出願人日本特殊陶業株式会社
代理人弁理士法人プロスペック特許事務所
主分類C25B 9/00 20210101AFI20251030BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】偏流が生じたとしても燃料枯れの発生を抑制しつつ、各セルスタックの電解効率又は発電効率を改善する。
【解決手段】セルスタックシステムは、複数のセルスタックと供給管21と供給ガス流量取得器30と温度検出器と各セルスタックに供給される分配ガスの流量を供給ガスの流量及び全セルスタックの温度に関連付けて予め測定又は演算した情報を含む第1テーブルと各セルスタックの電流-電圧特性をセルスタックの温度及び分配ガスの流量に関連付けて予め測定又は演算した情報を含む第2テーブルを備える。各セルスタックは、複数のグループ毎に電源又は負荷を含む回路に電気的に直列に接続されており、運転中に取得された供給ガスの流量及び全セルスタックの温度を用いて第1テーブルを参照して分配ガスの流量を読み出し、各セルスタックの温度と分配ガスの流量を用いて第2テーブルを参照して各グループの回路に流す電流値を決定する。
【選択図】図1
特許請求の範囲【請求項１】
複数のセルスタックであって、そのそれぞれが、固体電解質層と、前記固体電解質層の表面側に積層配置された空気極と、前記固体電解質層の裏面側に積層配置された燃料極と、を含む固体酸化物形の電気化学単セルを複数含む、複数のセルスタックと、
供給ガスが流通する供給管であって、前記供給管に並列に接続された各前記セルスタックの前記燃料極に前記供給ガスを分配して分配ガスとして供給可能な供給管と、
前記供給ガスの流量を取得する供給ガス流量取得器と、
各前記セルスタックの温度を検出する温度検出器と、
各前記セルスタックに供給される前記分配ガスの流量を、前記供給ガスの流量と、全ての前記セルスタックの温度と、に関連付けて予め測定又は演算した情報を含む第１テーブルと、
各前記セルスタックの電流－電圧特性を、対応するセルスタックの温度及び前記分配ガスの流量に関連付けて予め測定又は演算した情報を含む第２テーブルと、
を備え、
各前記セルスタックは、１又は複数の前記セルスタックを含む複数のグループ毎に、電源又は負荷を含む回路に電気的に直列に接続されており、
運転中に前記供給ガス流量取得器及び前記温度検出器からそれぞれ取得された前記供給ガスの流量及び前記全ての前記セルスタックの温度を用いて、前記第１テーブルを参照して各前記セルスタックに供給される前記分配ガスの流量を読み出し、
前記取得された各前記セルスタックの温度と、前記読み出された前記分配ガスの流量と、を用いて、前記第２テーブルを参照して各前記グループの前記回路に流す電流値を決定する、
セルスタックシステム。
続きを表示（約 680 文字）【請求項２】
請求項１に記載のセルスタックシステムにおいて、
更に、前記供給ガス流量取得器、前記温度検出器、並びに、前記電源又は前記負荷と電気的に接続された制御装置を備え、
前記制御装置は、
前記第１テーブル及び前記第２テーブルが格納されている記憶部を有し、
前記第１テーブルを参照して前記分配ガスの流量を読み出して、前記第２テーブルを参照して各前記グループの前記電流値を決定し、前記決定された前記電流値に基づいて前記電源又は前記負荷を制御する、ように構成されている、
セルスタックシステム。
【請求項３】
請求項２に記載のセルスタックシステムであって、
前記制御装置は、
各前記グループ内の前記セルスタックのそれぞれについて、前記取得された前記セルスタックの温度と、前記読み出された前記分配ガスの流量と、を用いて、前記第２テーブルを参照して前記電流値の候補である電流値候補を読み出し、これらの電流値候補の最小値を前記電流値として決定するように構成されている、
セルスタックシステム。
【請求項４】
請求項１乃至請求項３の何れか一項に記載のセルスタックシステムであって、
各前記電気化学単セルを固体酸化物形電解単セルとして使用する運転モードでは、各前記電気化学単セルは、水素を生成する電解単セル、水素及び一酸化炭素を含む合成ガスを生成する電解単セル、又は、一酸化炭素を生成する電解単セルの何れかとして使用される、
セルスタックシステム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、固体酸化物形の電気化学単セルを複数含むセルスタックを複数備えるセルスタックシステムに関する。
続きを表示（約 4,100 文字）【背景技術】
【０００２】
従来から、複数のセルスタックを備えるセルスタックシステムが知られている。セルスタックを構成する固体酸化物形の複数の電気化学単セルは、高温環境下において高効率で電気化学反応を行うことを特徴としており、固体酸化物形電解セル（ＳＯＥＣ：Solid Oxide Electrolysis Cell）と、固体酸化物形燃料電池（ＳＯＦＣ：Solid Oxide Fuel Cell）と、に大別される（以下、複数の電気化学単セルを「電気化学セル」とも称する。）。ＳＯＥＣは、電気エネルギーにより燃料ガスを分解する機能を有しており、ＳＯＦＣは、燃料ガスと酸化剤ガスとの化合により電気エネルギーを発生させる機能を有している。電気化学セルがＳＯＥＣとして使用される場合（以下、「ＳＯＥＣモード」とも称する。）、セルスタックシステムは電気分解装置として機能し、電気化学セルがＳＯＦＣとして使用される場合（以下、「ＳＯＦＣモード」とも称する。）、セルスタックシステムは発電装置として機能する。
【０００３】
セルスタックシステムでは、各セルスタックが、ガスの供給管に対して並列に接続されている。これにより、供給管に導入されたガス（供給ガス）は、複数の分岐管を経由して、対応するセルスタックに分配供給される。
【０００４】
各セルスタックに供給される分配ガスの流量は、セルスタックの接続位置（厳密には、セルスタックが分岐管を経由して供給管に接続されている位置）が供給管の導入口から離間するにつれて減少する傾向がある。これは、接続位置が導入口から離間するほど供給管の圧力損失の影響が大きくなるためである。このように、複数のセルスタックに供給される分配ガスに偏りが生じる現象は「偏流」と呼ばれている。偏流が生じているセルスタックシステムでは、ＳＯＥＣモードにおいて各セルスタックに同量の電流を印加すると、分配ガスの流量が少ないセルスタックについては、当該流量に対して過剰な電流が流れることになり、当該セルスタックが破損する可能性がある。同様に、ＳＯＦＣモードにおいて各セルスタックから同量の電力を取り出そうとすると、分配ガスの流量が少ないセルスタックについては、当該流量に対して過大な発電が促されて過剰な電流が流れることになり、当該セルスタックが破損する可能性がある。何れのモードにおいても、このような現象は「燃料枯れ」と呼ばれている。燃料枯れの発生を抑制するためには、分配ガスの流量が最も少ないセルスタックに合わせて印加電流値又は電力量を調整することが考えられる。しかしながら、この方法では、分配ガスの流量が比較的に多いセルスタックについては、当該流量に見合った電気分解又は発電が行われない（即ち、電解効率又は発電効率が低い）ため、セルスタックシステム全体としての性能を最大限に発揮することができないという問題がある。
【０００５】
このため、偏流を解消して各セルスタックに分配ガスを均等に供給することが検討されている。例えば、非特許文献１には、分岐管に圧損調整用部品（典型的には、オリフィス）を設けて分配ガスの流量を均一化する旨が記載されている。
【先行技術文献】
【非特許文献】
【０００６】
高木義信、他７名、“固体酸化物形燃料電池による産業用発電装置の開発”、Ｈｉｔｚ技報、２０１５年９月、ｖｏｌ.７６、Ｎｏ.１、ｐ.１１－１５
【発明の概要】
【０００７】
しかしながら、各セルスタックに供給される分配ガスの流量比率は、供給管の圧力損失だけではなく、「供給管に導入される供給ガスの流量」及び「セルスタックシステムに含まれる全てのセルスタックの温度分布」にも依存する。このため、圧損調整用部品を導入したとしても、供給ガスの流量が変化したり、セルスタックの温度分布が変化したりする場合には分配ガスが均等に供給されない可能性がある。ここで、セルスタックシステムの運転モードには、ＳＯＥＣモードのみで継続して運転するモードと、ＳＯＦＣモードのみで継続して運転するモードと、ＳＯＥＣモードとＳＯＦＣモードとを適宜切り替えながらリバーシブルに運転するモードと、の３種類が存在するが、何れの運転モードにおいても、供給ガスの流量が変化したり、セルスタックの温度分布が変化したりする場合がある。特に、３つ目のリバーシブルに運転するモードでは、供給ガスの流量及びセルスタックの温度分布は、ＳＯＥＣモードとＳＯＦＣモードとで顕著に異なる。このため、非特許文献１の技術では偏流を適切に解消することは困難である。偏流が生じたとしても燃料枯れの発生を抑制でき、且つ、各セルスタックの電解効率又は発電効率を改善することが可能なセルスタックシステムの開発が望まれている。
【０００８】
本発明は、上述した問題に対処するためになされたものである。即ち、本発明の目的の一つは、偏流が生じたとしても燃料枯れの発生を抑制でき、且つ、各セルスタックの電解効率又は発電効率を改善することが可能なセルスタックシステムを提供することにある。
【０００９】
本発明に係るセルスタックシステムは、

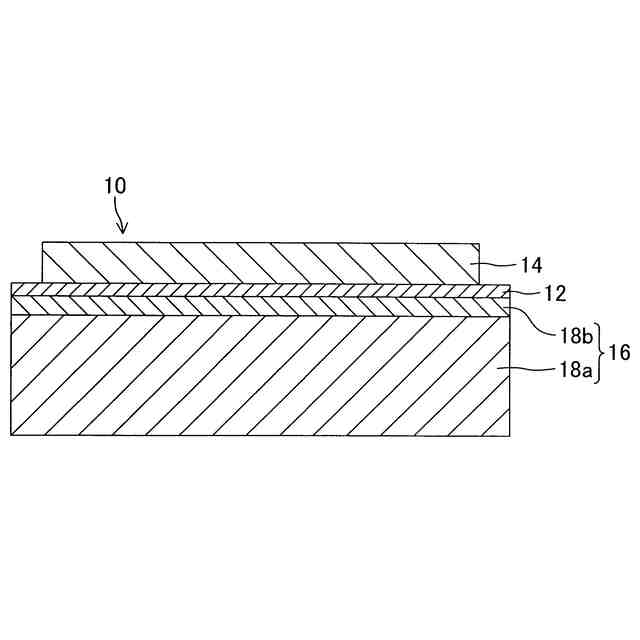

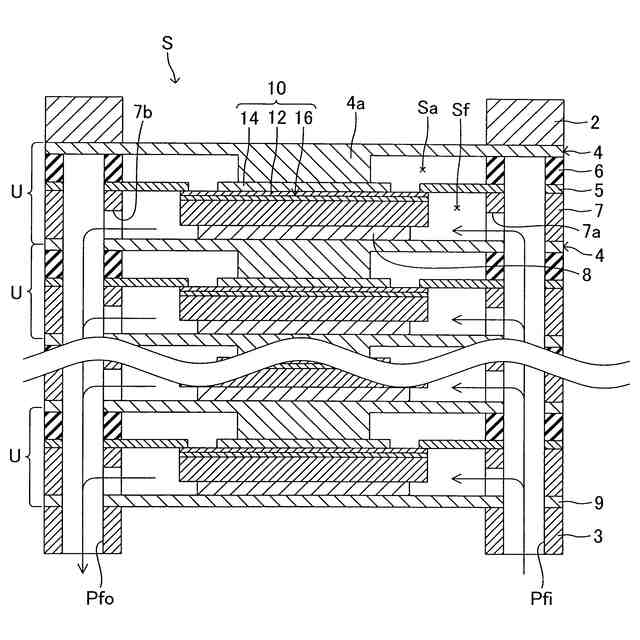

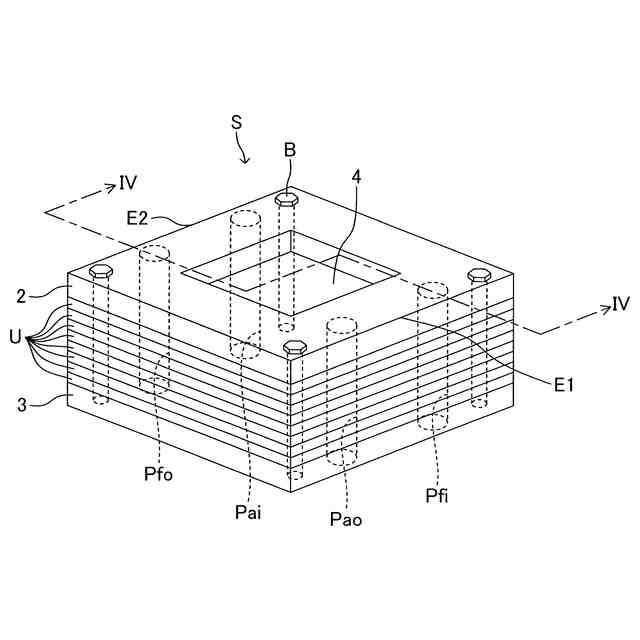

複数のセルスタック（Ｓ）であって、そのそれぞれが、固体電解質層（１２）と、前記固体電解質層の表面側に積層配置された空気極（１４）と、前記固体電解質層の裏面側に積層配置された燃料極（１６）と、を含む固体酸化物形の電気化学単セル（１０）を複数含む、複数のセルスタック（Ｓ）と、
供給ガスが流通する供給管（２１）であって、前記供給管に並列に接続された各前記セルスタックの前記燃料極に前記供給ガスを分配して分配ガスとして供給可能な供給管（２１）と、
前記供給ガスの流量を取得する供給ガス流量取得器（３０）と、
各前記セルスタックの温度を検出する温度検出器（Ｔ）と、
各前記セルスタックに供給される前記分配ガスの流量を、前記供給ガスの流量と、全ての前記セルスタックの温度と、に関連付けて予め測定又は演算した情報を含む第１テーブルと、
各前記セルスタックの電流－電圧特性を、対応するセルスタックの温度及び前記分配ガスの流量に関連付けて予め測定又は演算した情報を含む第２テーブルと、
を備える。

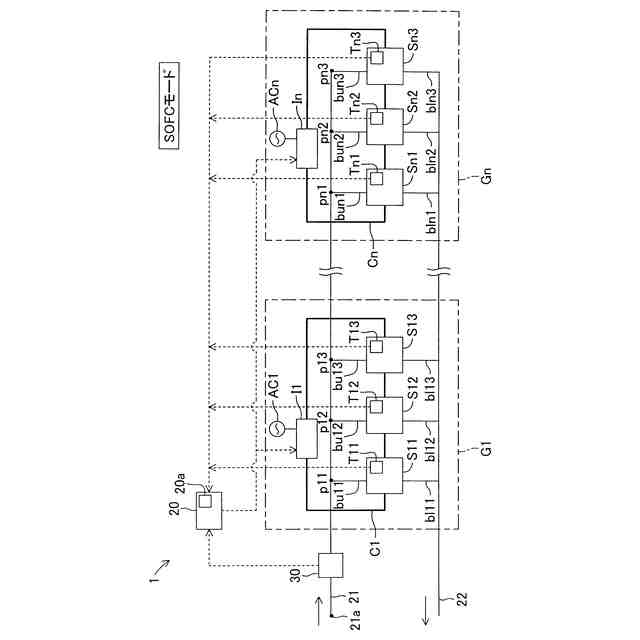

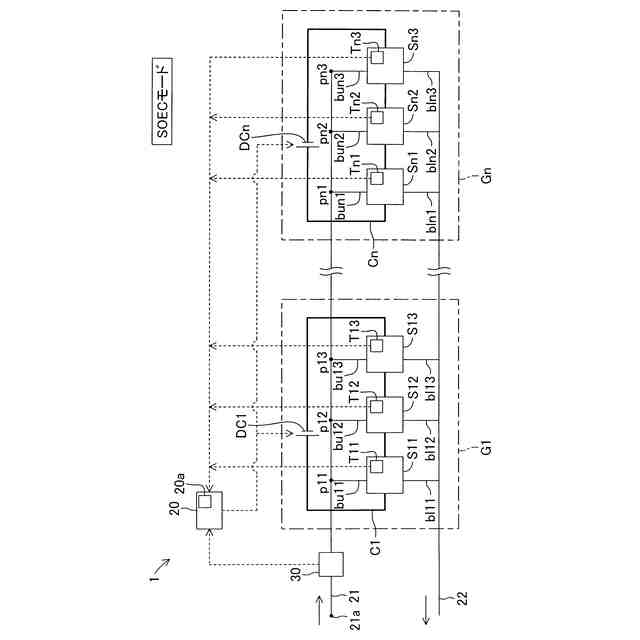

各前記セルスタックは、１又は複数の前記セルスタックを含む複数のグループ（Ｇ）毎に、電源（ＤＣ）又は負荷（Ｉ）を含む回路（Ｃ）に電気的に直列に接続されており、
運転中に前記供給ガス流量取得器及び前記温度検出器からそれぞれ取得された前記供給ガスの流量及び前記全ての前記セルスタックの温度を用いて、前記第１テーブルを参照して各前記セルスタックに供給される前記分配ガスの流量を読み出し、
前記取得された各前記セルスタックの温度と、前記読み出された前記分配ガスの流量と、を用いて、前記第２テーブルを参照して各前記グループの前記回路に流す電流値を決定する、
ように構成されている。
【００１０】
このセルスタックシステムでは、全てのセルスタックが１つの回路に電気的に直列に接続されるのではなく、複数のグループ毎に回路に電気的に直列に接続される。１つのグループは、１又は複数（ここでいう「複数」とは、システム内の全てのセルスタック数未満の数を表す）のセルスタックを含む。回路は、ＳＯＥＣモードでは電源を含み、ＳＯＦＣモードでは負荷を含むように構成されている。各グループの回路に流す電流値は、第１テーブル及び第２テーブルを参照することにより決定される。具体的には、このシステムは、供給ガスの流量を取得する供給ガス流量取得器と、各セルスタックの温度を検出する温度検出器とを備えており、運転中における供給ガスの流量と各セルスタックの温度とをリアルタイムで取得できるようになっている。第１テーブルは、各セルスタックに供給される分配ガスの流量を、供給ガスの流量と、全てのセルスタックの温度（別言すれば、セルスタックの温度分布）と、に関連付けて予め測定又は演算した情報を含む。このため、運転中における供給ガスの流量と全てのセルスタックの温度とを取得し、これらの値を用いて第１テーブルを参照することにより、各セルスタックに供給される分配ガスの流量を読み出す（取得する）ことができる。第２テーブルは、各セルスタックの電流－電圧特性を、対応するセルスタックの温度及び分配ガスの流量に関連付けて予め測定又は演算した情報を含む。このため、任意の或るセルスタックについて、当該セルスタックの温度を取得し、且つ、第１テーブルから当該セルスタックに供給される分配ガスの流量を読み出し、これらの値を用いて第２テーブルを参照することにより、当該セルスタックの温度及び分配ガスの流量に応じた電流－電圧特性を把握する（取得する）ことができる。１つのグループに複数のセルスタックが含まれている場合、当該グループの回路に流す電流値は、当該グループ内の各セルスタックについて取得された電流－電圧特性に基づいて決定され得る。この構成によれば、回路に流す電流値をグループ毎に最適化できる。即ち、グループ内の全てのセルスタックで燃料枯れが発生しない限度において最大限の電流を回路に流すことができる。従って、本発明に係るセルスタックシステムによれば、偏流が生じたとしても燃料枯れの発生を抑制でき、且つ、各セルスタックの電解効率又は発電効率を改善することが可能となる。加えて、供給ガスの流量及び／又はセルスタックの温度分布が変化した場合は、変化後の値を用いて第１テーブル及び第２テーブルを参照することにより、変化後の環境に最適な値に電流値を更新することができる。
（【００１１】以降は省略されています）
