公開番号2025159574
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024062251
出願日2024-04-08
発明の名称保持装置
出願人日本特殊陶業株式会社
代理人個人
主分類H01L 21/683 20060101AFI20251014BHJP(基本的電気素子)
要約【課題】載置面に載置された対象物にパーティクルが付着することを抑制することができる保持装置を提供すること。

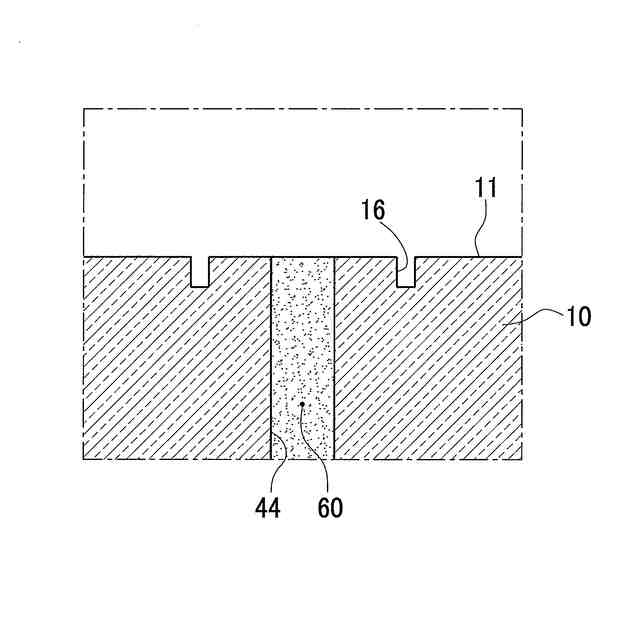

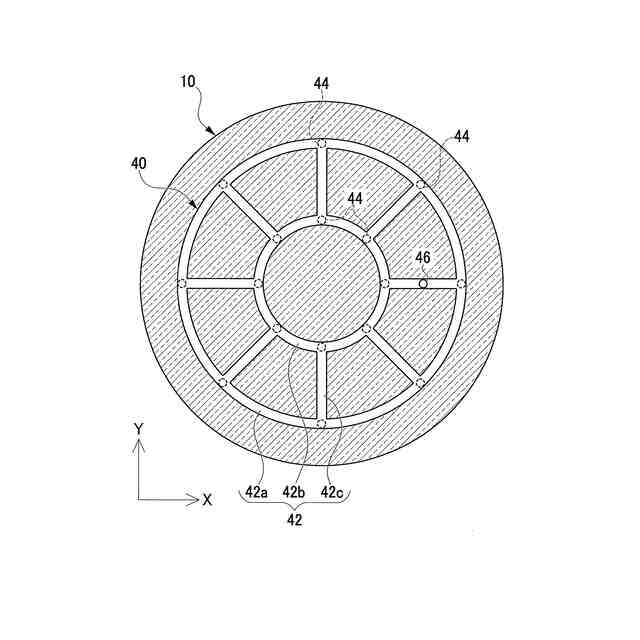

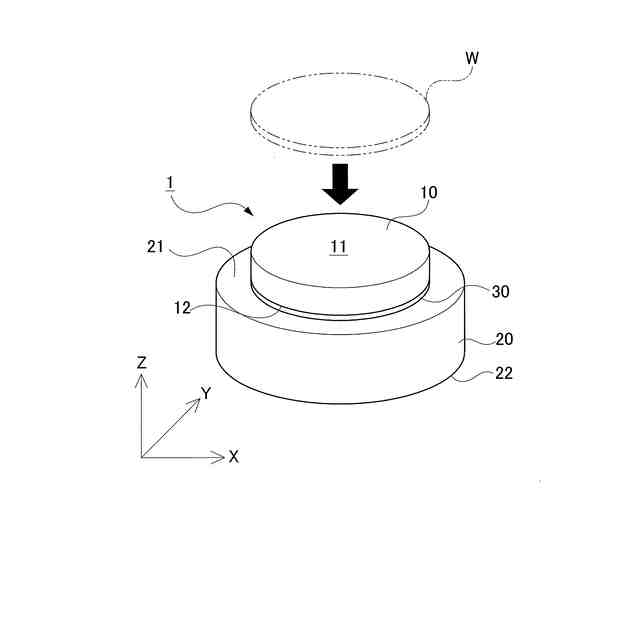

【解決手段】保持する半導体ウエハWが載置される載置面11を備える板状部材10と、載置面11へ不活性ガスを供給するために板状部材10内に形成された複数のガス排出流路44と、を有する静電チャック1において、ガス排出流路44は、板状部材10の厚さ方向に延びて形成され、その内部に多孔体60を備え、ガス排出流路の載置面11側の開口の周囲に、溝16が形成されている。
【選択図】図4
特許請求の範囲【請求項１】
保持する対象物が載置される載置面を備える板状部材と、
前記載置面へ不活性ガスを供給するために前記板状部材内に形成された複数のガス孔と、
を有する保持装置において、
前記ガス孔は、前記板状部材の厚さ方向に延びて形成され、その内部に多孔体を備え、
前記ガス孔の前記載置面側の開口の周囲に、溝が形成されている
ことを特徴とする保持装置。
続きを表示（約 270 文字）【請求項２】
請求項１に記載する保持装置において、
前記溝は、円環状に形成されている
ことを特徴とする保持装置。
【請求項３】
請求項１又は請求項２に記載する保持装置において、

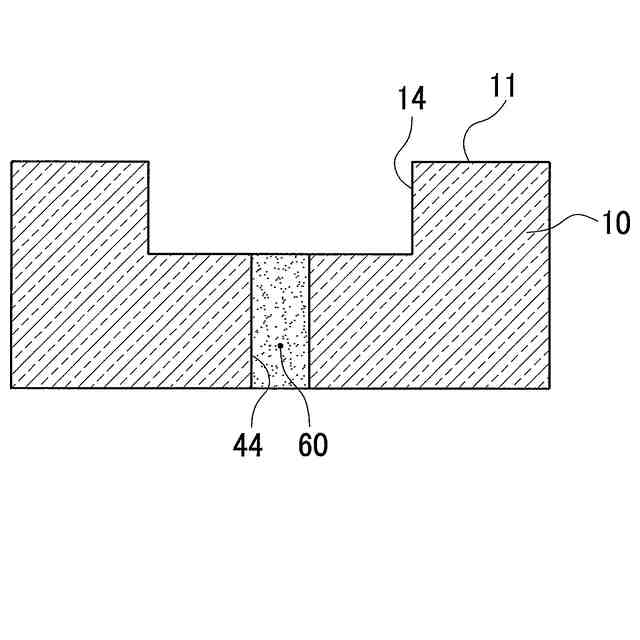

前記載置面に開口する凹部を備え、
前記凹部の底面に、前記ガス孔の開口及び前記溝が配置されている
ことを特徴とする保持装置。
【請求項４】
請求項１又は請求項２に記載する保持装置において、
前記溝の内部の表面粗さは、Ｒａ０．１μｍ以上である
ことを特徴とする保持装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、対象物を保持する保持装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
対象物を保持する保持装置として、静電チャックが知られている。そして、静電チャックでは、保持する対象物との熱交換を向上させるために、載置面と対象物との間の微少空間に不活性ガスを供給し充填している。この種の静電チャックでは、例えば特許文献１に記載されているように、誘電層（板状部材）の内部に、載置面へ不活性ガスを供給するための管路（ガス孔）が形成されている。そして、この管路には、多孔プラグ（多孔体）が設けられている。
【先行技術文献】
【特許文献】
【０００３】
特許第４９５９９０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、上記の静電チャックにおいては、載置面と対象物とが擦れることにより板状部材の表面が細かく削れたり、多孔体が局所的に損傷したりすること等によってパーティクル（微粒子）が発生する。そして、パーティクルが発生して、パーティクルが対象物に付着してしまうと、対象物に対する各種プロセス処理の精度が低下し、製品の歩留まりが低下するおそれがある。
【０００５】
特に、ガス孔に多孔体が配置されている静電チャックでは、多孔体は板状部材よりも脆く損傷しやすいため、多孔体に起因するパーティクルが発生するおそれが高い。そのため、この種の静電チャックにおいて、対象物にパーティクルが付着することを抑制する対策が望まれている。
【０００６】
そこで、本開示は上記した問題点を解決するためになされたものであり、載置面に載置された対象物にパーティクルが付着することを抑制することができる保持装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するためになされた本開示の一形態は、
保持する対象物が載置される載置面を備える板状部材と、
前記載置面へ不活性ガスを供給するために前記板状部材内に形成された複数のガス孔と、
を有する保持装置において、
前記ガス孔は、前記板状部材の厚さ方向に延びて形成され、その内部に多孔体を備え、
前記ガス孔の前記載置面側の開口の周囲に、溝が形成されていることを特徴とする。
【０００８】

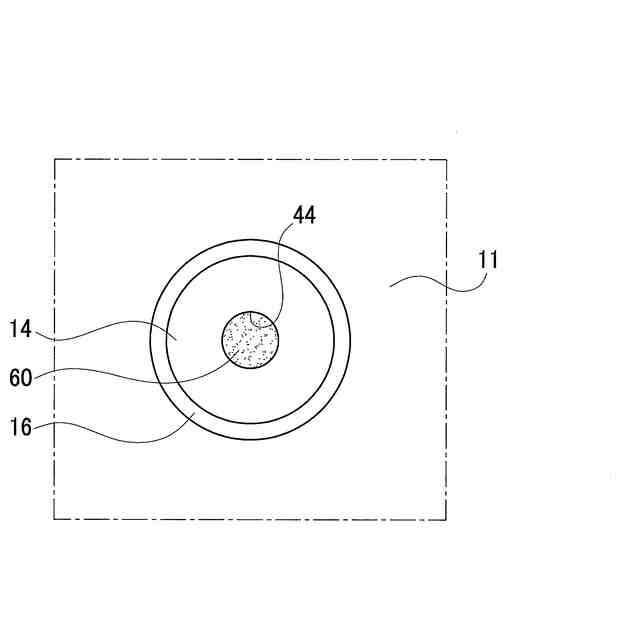

この保持装置では、ガス孔の内部、詳細にはガス孔の内部の載置面側に開口している部分に多孔体が配置されている。そして、多孔体が配置されているガス孔の開口の周囲に溝が形成されている。この溝は、ガス孔の開口を全周にわたって取り囲むように形成されているとよい。
【０００９】
このような溝を形成することにより、多孔体に起因して発生するパーティクルを溝で収集することができる。そのため、載置面に保持されている対象物にパーティクルが付着することを抑制することができる。
【００１０】
上記した保持装置において、
前記溝は、円環状に形成されていることが好ましい。
（【００１１】以降は省略されています）
