公開番号2025165844
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2024079765
出願日2024-04-23
発明の名称変流器及び零相変流器
出願人甲神電機株式会社
代理人
主分類H01F 38/28 20060101AFI20251028BHJP(基本的電気素子)
要約【課題】コの字型リードピンの短手が外ケースの中央開口を通過するように組装すること容易とする変流器及び零相変流器をを提供する。
【解決手段】外ケース1の内側円筒2と外側円筒3のそれぞれに成形樹脂注入口を兼ねたコの字型リードピン10の組装を容易にするための低い箇所7a、7bを設ける。
【選択図】図2-1
特許請求の範囲【請求項１】
高い比透磁率特性を有する環状磁心に巻線を施したコイルを、底面及び二重円筒状壁を有するケースに収納し、加熱流動化した成形樹脂を成形金型注入口から前記ケースに注ぎ込み前記コイルと一体に加圧成形した変流器もしくは零相変流器であって、
前記ケースは、前記二重円筒状壁の内側と外側のそれぞれの円筒に低い箇所を備えることを特徴とする変流器もしくは零相変流器。
続きを表示（約 280 文字）【請求項２】
前記二重円筒状壁の内側と外側のそれぞれの円筒に設けられた低い箇所は外側円筒を外周から内側円筒の方向に観測した際に少なくとも１部分が重なることを特徴とする請求項１記載の変流器もしくは零相変流器。
【請求項３】
前記二重円筒状壁に設けられた低い箇所は前記ケースの天面よりも所定以上の低いことを特徴とする請求項１または請求項２に記載の変流器もしくは零相変流器。
【請求項４】
前記二重円筒状壁に設けられた低い箇所は前記の成形金型注入口を基準とした所定の範囲内に設けられることを特徴とする変流器もしくは零相変流器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、交流電流または、直流が重畳した交流電流、例えば半波正弦波交流電流もしくはその漏洩電流を計測するための変流器及び零相変流器に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】

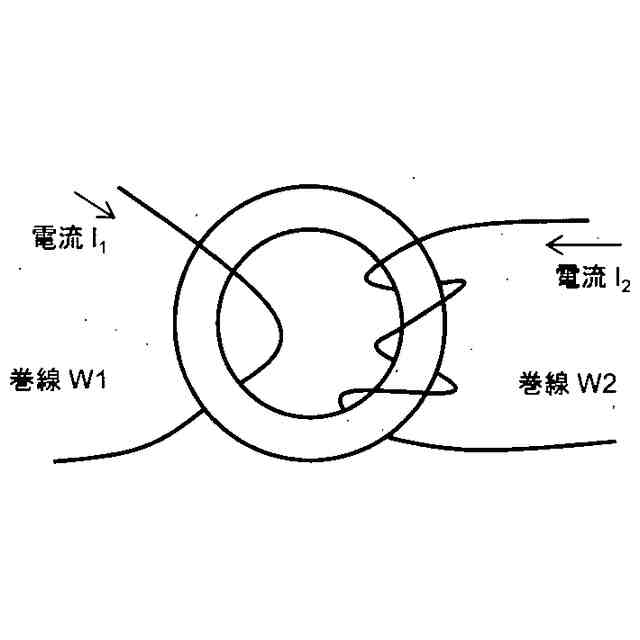

図４は、従来の一般的な変流器を示す概略図である。従来の変流器は、環状の磁心からなる閉磁路に２次巻線Ｗ２が巻回されており、計測対象の電流の流れる１次巻線Ｗ１が閉磁路の中央開口を貫通している。その動作は、１次巻線Ｗ１に電流Ｉ１が流れると、電磁誘導によって電流Ｉ１の大きさに対応した、好ましくは比例した電流Ｉ２が２次巻線Ｗ２に発生する。このとき２次巻線Ｗ２に負担抵抗を接続することによって、電圧信号が２次巻線Ｗ２に出力され、その結果、１次巻線Ｗ１に流れる電流Ｉ１を電圧信号として計測することが可能になる。
【０００３】
また従来の変流器の製造方法としては、金属の型を用意し、少なくとも一つの巻線を備えた磁心すなわちコイルを外ケースに組み込んだ状態で型内に挿入し、型を閉鎖して、加熱流動化した成形樹脂を加圧下で型に充填することにより、加圧成形し一体に封止成形する方法がある。（例えば特許文献１参照）
【先行技術文献】
【特許文献】
【０００４】
特開平７－１８３１４５号
【発明の概要】
【発明が解決しようとする課題】
【０００５】

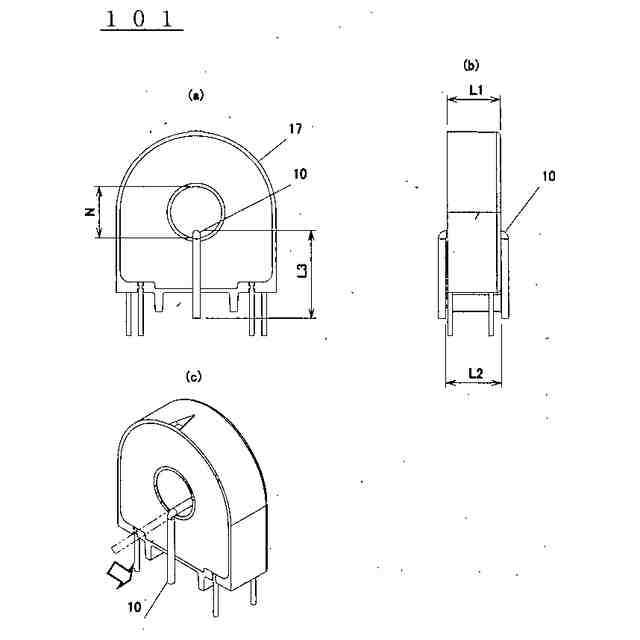

図５は従来の変流器１０１の構造の一例を示した図である。図５（ａ）（ｂ）に示すようにコの字型リードピン１０を１次巻線として変流器１０１の中央開口を通過させている。変流器１０１の外ケース１７の高さＬ１とコの字型リードピン１０の短手の長さＬ２がほぼ同等でかつ外ケース１７の中央開口の直径Ｎがコの字型リードピン１０の短手の長さＬ２および長手の長さＬ３よりも小さい場合にコの字型リードピン１０の短手が中央開口を通過するように組装することは難しく、ストレートなピンを中央開口に通した後、図５（ｃ）の想像線にて示すように曲げ加工を施しコの字型にする必要があり工数が増加するという課題がある。
【課題を解決するための手段】
【０００６】
この発明における変流器もしくは零相変流器は、高い比透磁率特性を有する環状磁心に巻線を施したコイルを、底面及び二重円筒状壁を有するケースに収納し、加熱流動化した成形樹脂を成形金型注入口からケースに注ぎ込みコイルと一体に加圧成形する構造であって、ケースは二重円筒状壁に成形樹脂注入口を兼ねたコの字型リードピンを容易に組装するための低い箇所を備えるものである。
【発明の効果】
【０００７】
この発明は上記の通り、ケースの二重円筒状壁に備えた周囲より所定以上低い箇所にてコの字型リードピンの端末の一方を中央開口に通した状態での方向転換を可能にして中央開口をコの字型リードピンの短手が通過するような向きに組み付けることおよびケース外部からの成形樹脂注入を容易にする効果を持つ。
【図面の簡単な説明】
【０００８】
本発明の実施の形態１における変流器もしくは零相変流器を示す図である。

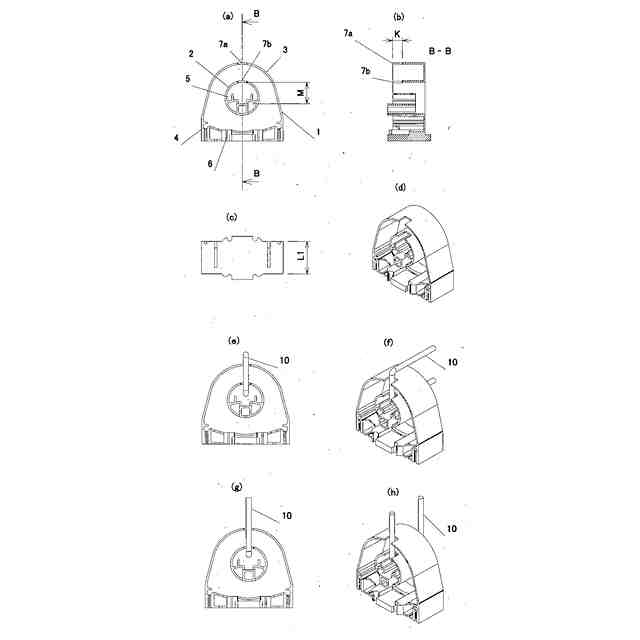

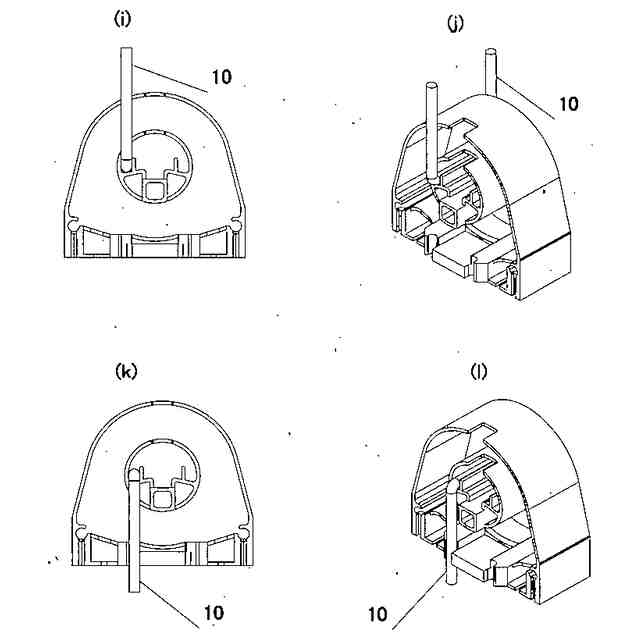

本発明の実施の形態１における変流器もしくは零相変流器に用いる外ケースを示す図である。

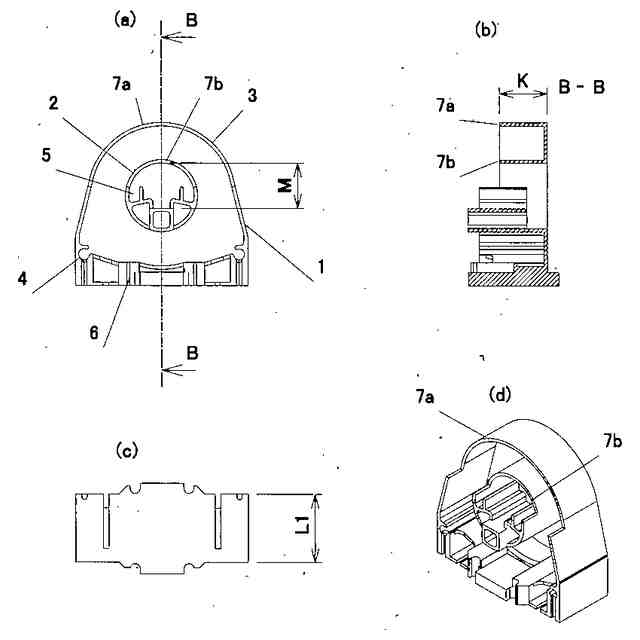

本発明の実施の形態２における変流器もしくは零相変流器に用いる外ケースを示す図である。
一般的な変流器を示す概略図である。
一般的な変流器の構造について一例を示す図である。
【発明を実施するための形態】
【０００９】
実施の形態１．

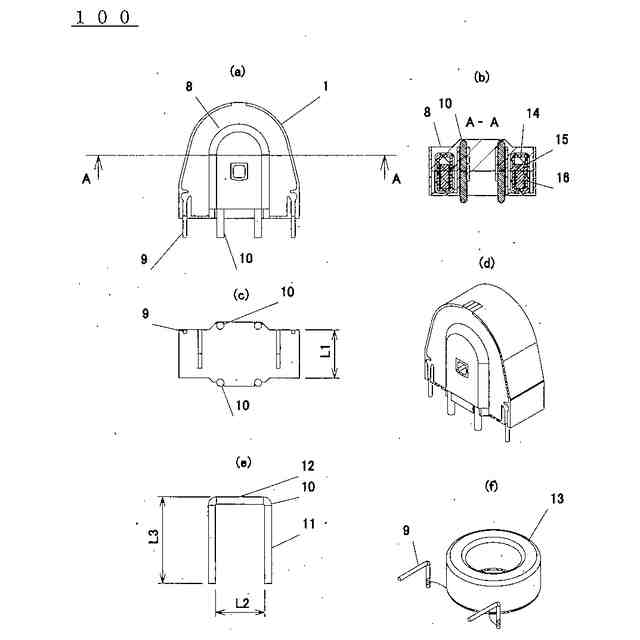

図１はこの発明の実施の形態１における変流器もしくは零相変流器１００で、図１（ａ）は平面図、図１（ｂ）はＡ－Ａ線断面図、図１（ｃ）は正面図、図１（ｄ）はアイソメ図、図１（ｅ）はコの字型リードピン１０の正面図、図１（ｆ）はコイル１３のアイソメ図を示す。
【００１０】
図１（ｅ）にて示した１０は１次電流通電用のコの字型リードピンであり、１１は長手、１２は短手を示す。
（【００１１】以降は省略されています）
