公開番号2025172357
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2024077824
出願日2024-05-13
発明の名称複合コネクタ
出願人ホシデン株式会社
代理人個人
主分類H01R 13/514 20060101AFI20251118BHJP(基本的電気素子)
要約【目的】本発明は複合コネクタの二つのコネクタ部の絶対的な位置及び相対的な位置関係にバラツキが生じ難くする。

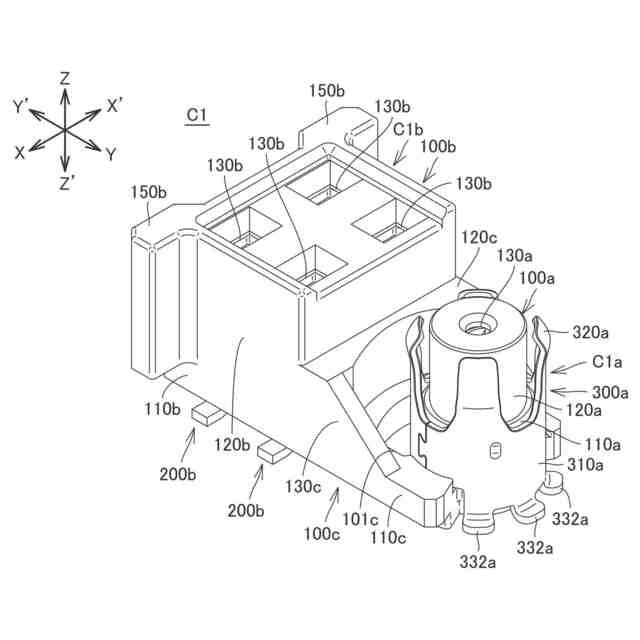

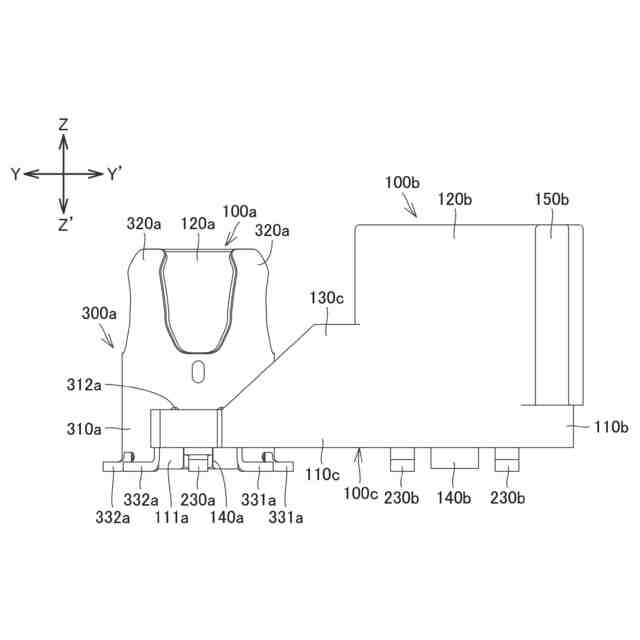

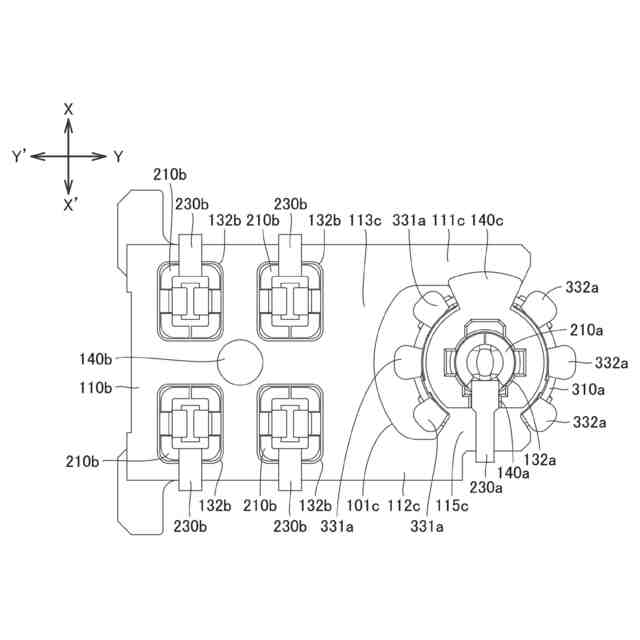

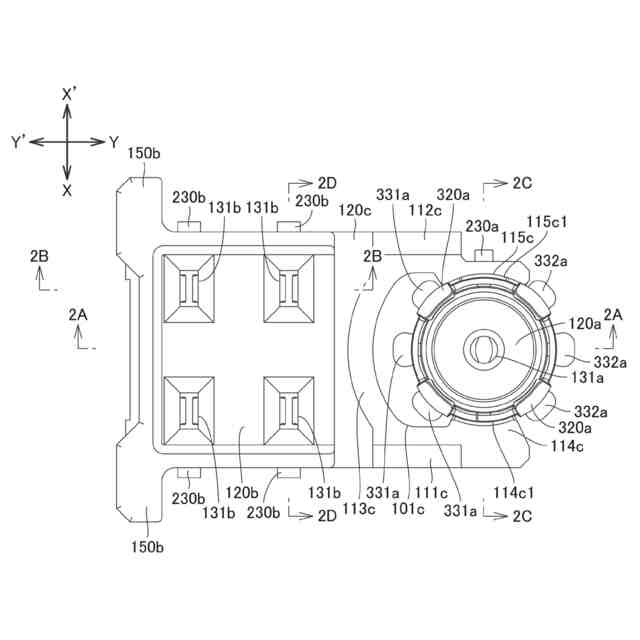

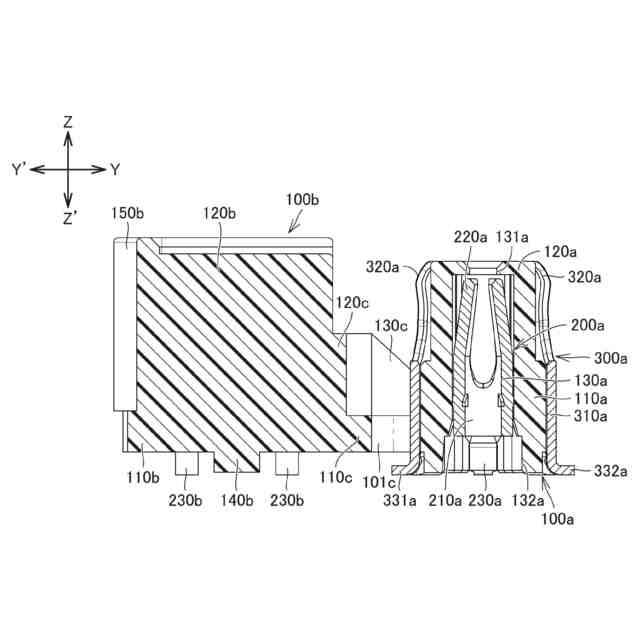

【構成】コネクタC1は、第1コネクタ部C1aと、第2コネクタ部C1bと、連結部100cとを備えている。第1コネクタ部C1aは、第1ボディ100aと、少なくとも一つの第1端子200aと、シェル300aとを有する。シェルは、第1ボディ100aの外面の少なくとも一部を覆うシェル本体310aと、少なくとも一つの第3実装部331aとを有する。第2コネクタ部C1bは、第2ボディ100bと、少なくとも一つの第2端子200bとを有する。連結部100cは第1ボディ100aと第2ボディ100bとを連結している。少なくとも一つの第3実装部331aが連結部100cの少なくとも一つの貫通孔101cに対してZ’方向側又は少なくとも一つの貫通孔101c内に配置されている。
【選択図】図2A
特許請求の範囲【請求項１】
第１コネクタ部と、
第２コネクタ部と、
連結部とを備えており、
前記第１コネクタ部は、絶縁性を有する材料で構成されており且つ第１方向に延びた第１ボディと、
導電性を有する材料で構成された少なくとも一つの第１端子と、
導電性を有するシェルとを有しており、
前記少なくとも一つの第１端子は、第１被保持部と、第１接点部と、第１実装部とを有しており、
前記第１被保持部は前記第１ボディ内で保持されており、
前記第１接点部は、前記第１被保持部から前記第１方向の一方に延びており且つ前記第１ボディから少なくとも部分的に露出又は突出しており、
前記第１実装部は、前記第１ボディに対して、少なくとも部分的に、前記第１方向の他方側、第２方向の一方側、第３方向の一方側又は前記第３方向の他方側に位置しており、前記第１方向は、前記第１ボディの高さ方向であり、前記第２方向は前記第１方向に略直交しており、前記第３方向は前記第１方向に略直交しており且つ前記第２方向に交差しており、
前記シェルは、前記第１ボディの外面の少なくとも一部を覆うシェル本体と、少なくとも一つの第３実装部とを有しており、
前記第２コネクタ部は、絶縁性を有する材料で構成されており、前記第１方向に延びており且つ前記第１ボディに対して前記第２方向の他方側に間隔をあけて配置された第２ボディと、
導電性を有する材料で構成された少なくとも一つの第２端子とを有しており、
前記少なくとも一つの第２端子は、第２被保持部と、第２接点部と、第２実装部とを有しており、
前記第２被保持部は、前記第２ボディ内で保持されており、
前記第２接点部は、前記第２被保持部から前記第１方向の一方に延びており且つ前記第２ボディから少なくとも部分的に露出又は突出しており、
前記第２実装部は、前記第２ボディに対して、少なくとも部分的に、前記第１方向の他方側、前記第２方向の他方側、前記第３方向の一方側又は前記第３方向の他方側に位置しており、
前記連結部は、前記第１ボディと前記第２ボディとを連結しており且つ前記連結部を前記第１方向に貫通した少なくとも一つの貫通孔を有しており、前記シェルの前記少なくとも一つの第３実装部が、少なくとも部分的に、前記少なくとも一つの貫通孔に対して前記第１方向の他方側又は前記少なくとも一つの貫通孔内に配置されている複合コネクタ。
続きを表示（約 3,200 文字）【請求項２】
請求項１記載の複合コネクタにおいて、
前記少なくとも一つの第１端子の前記第１実装部は、少なくとも部分的に前記第２方向の一方に延びており且つ少なくとも部分的に前記第１ボディに対して前記第２方向の一方側に位置しており、少なくとも部分的に前記第３方向の一方に延びており且つ少なくとも部分的に前記第１ボディに対して前記第３方向の一方側に位置しており、又は、少なくとも部分的に前記第３方向の他方に延びており且つ少なくとも部分的に前記第１ボディに対して前記第３方向の他方側に位置しており、
前記少なくとも一つの第２端子の前記第２実装部は、少なくとも部分的に前記第２方向の他方に延びており且つ少なくとも部分的に前記第１ボディに対して前記第２方向の他方側に位置しており、少なくとも部分的に前記第３方向の一方に延びており且つ少なくとも部分的に前記第１ボディに対して前記第３方向の一方側に位置しており、又は、少なくとも部分的に前記第３方向の他方に延びており且つ少なくとも部分的に前記第１ボディに対して前記第３方向の他方側に位置しており、
前記シェルの前記少なくとも一つの第３実装部は、少なくとも部分的に前記第２方向の他方、前記第３方向の一方又は前記第３方向の他方に延びており、
前記第１実装部の前記第１方向の他方側の面、前記第２実装部の前記第１方向の他方側の面及び前記少なくとも一つの第３実装部の前記第１方向の他方側の面が、前記第１方向において、略高さ位置に位置している複合コネクタ。
【請求項３】
請求項２記載の複合コネクタにおいて、
前記連結部の前記第１方向の他方側の面が、前記第１ボディの前記第１方向の他方側の面よりも前記第１方向の一方側に位置しており、
前記シェルの前記少なくとも一つの第３実装部が、少なくとも部分的に、前記少なくとも一つの貫通孔に対して前記第１方向の他方側に配置されている複合コネクタ。
【請求項４】
請求項１記載の複合コネクタにおいて、
前記少なくとも一つの第１端子の前記第１実装部は、少なくとも部分的に前記第１方向の他方に延びており且つ少なくとも部分的に前記第１ボディに対して前記第１方向の他方側に位置しており、
前記少なくとも一つの第２端子の前記第２実装部は、少なくとも部分的に前記第１方向の他方に延びており且つ少なくとも部分的に前記第２ボディに対して前記第１方向の他方側に位置しており、
前記シェルの前記少なくとも一つの第３実装部は、少なくとも部分的に前記第１方向の他方に延びており、少なくとも部分的に前記連結部に対して前記第１方向の他方側に位置しており且つ少なくとも部分的に前記少なくとも一つの貫通孔に対して前記第１方向の他方側に配置されている複合コネクタ。
【請求項５】
請求項１記載の複合コネクタにおいて、
前記シェルの前記シェル本体は、前記第１方向に延びた筒状であって、前記第１ボディの外周面の少なくとも一部を覆っており、
前記少なくとも一つの第１端子は、一つであって、前記第１被保持部及び／又は前記第１接点部が前記第１ボディ及び前記シェル本体に対して略同軸状に配置されている複合コネクタ。
【請求項６】
請求項１記載の複合コネクタにおいて、
前記シェルの前記シェル本体は、前記第１方向に延びた筒状であって、前記第１ボディに前記第１方向の一方側から外嵌すると共に、前記第１ボディと前記連結部との境界部に前記第１方向の一方側から当接している複合コネクタ。
【請求項７】
第１コネクタ部と、
第２コネクタ部と、
連結部とを備えており、
前記第１コネクタ部は、絶縁性を有する材料で構成されており且つ第１方向に延びた第１ボディと、
導電性を有する材料で構成された少なくとも一つの第１端子とを有しており、
前記第１方向は、前記第１ボディの高さ方向であり、第２方向は前記第１方向に略直交しており、第３方向は前記第１方向に略直交しており且つ前記第２方向に交差しており、
前記少なくとも一つの第１端子は、第１被保持部と、第１接点部と、第１実装部とを有しており、
前記第１被保持部は前記第１ボディ内で保持されており、
前記第１接点部は、前記第１被保持部から前記第１方向の一方に延びており且つ前記第１ボディから少なくとも部分的に露出又は突出しており、
前記第２コネクタ部は、絶縁性を有する材料で構成されており、前記第１方向に延びており且つ前記第１ボディに対して前記第２方向の他方側に間隔をあけて配置された第２ボディと、
導電性を有する材料で構成された少なくとも一つの第２端子とを有しており、
前記少なくとも一つの第２端子は、第２被保持部と、第２接点部と、第２実装部とを有しており、
前記第２被保持部は、前記第２ボディ内で保持されており、
前記第２接点部は、前記第２被保持部から前記第１方向の一方に延びており且つ前記第２ボディから少なくとも部分的に露出又は突出しており、
前記第２実装部は、前記第２ボディに対して、少なくとも部分的に、前記第１方向の他方側、前記第２方向の他方側、前記第３方向の一方側又は前記第３方向の他方側に位置しており、
前記連結部は、前記第１ボディと前記第２ボディとを連結しており且つ前記連結部を前記第１方向に貫通した貫通孔を有しており、前記少なくとも一つの第１端子の前記第１実装部の一部が前記少なくとも一つの貫通孔に対して前記第１方向の他方側又は前記少なくとも一つの貫通孔内に配置されている複合コネクタ。
【請求項８】
請求項７記載の複合コネクタにおいて、
前記少なくとも一つの第１端子の前記第１実装部は、少なくとも部分的に前記第２方向の他方、前記第３方向の一方又は前記第３方向の他方に延びており、
前記少なくとも一つの第２端子の前記第２実装部は、少なくとも部分的に前記第２方向の他方に延びており且つ少なくとも部分的に前記第１ボディに対して前記第２方向の他方側に位置しており、少なくとも部分的に前記第３方向の一方に延びており且つ少なくとも部分的に前記第１ボディに対して前記第３方向の一方側に位置しており、又は、少なくとも部分的に前記第３方向の他方に延びており且つ少なくとも部分的に前記第１ボディに対して前記第３方向の他方側に位置しており、
前記少なくとも一つの第１端子の前記第１実装部の前記第１方向の他方側の面及び前記少なくとも一つの第２端子の前記第２実装部の前記第１方向の他方側の面が、前記第１方向において、略高さ位置に位置している複合コネクタ。
【請求項９】
請求項８記載の複合コネクタにおいて、
前記連結部の前記第１方向の他方側の面が、前記第１ボディの前記第１方向の他方側の面よりも前記第１方向の一方側に位置しており、
前記少なくとも一つの第１端子の前記第１実装部の前記一部が前記少なくとも一つの貫通孔に対して前記第１方向の他方側に配置されている複合コネクタ。
【請求項１０】
請求項７記載の複合コネクタにおいて、
前記少なくとも一つの第１端子の前記第１実装部の前記一部は、前記連結部の前記少なくとも一つの貫通孔に対して前記第１方向の他方側で、前記第１方向の他方に延びており、
前記少なくとも一つの第２端子の前記第２実装部は、少なくとも部分的に前記第１方向の他方に延びており且つ少なくとも部分的に前記第２ボディに対して前記第１方向の他方側に位置している複合コネクタ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、複合コネクタに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
下記特許文献１には、従来の第１コネクタ及び第２コネクタが記載されている。第１コネクタは同軸コネクタである。第２コネクタは、絶縁性を有するボディと、ボディに保持された複数の端子と、一対の固定部材とを備えている。
【０００３】
第１コネクタは基板に実装される。第２コネクタも、同じ基板に実装される。具体的には、第２コネクタのボディが基板に固定され、第２コネクタの複数の端子が基板の複数の電極に接触し、且つ第２コネクタの一対の固定部材が半田付により固定されるようになっている。このようにして第２コネクタは、基板上の第１コネクタに対する所定位置で実装されるようになっている。
【０００４】
下記特許文献２には、
【先行技術文献】
【特許文献】
【０００５】
特表２０１７―５２０１３２号公報（図１３～図１５参照）
【発明の概要】
【発明が解決しようとする課題】
【０００６】
第１コネクタ及び第２コネクタは別個のコネクタである。そのため、第１コネクタ及び第２コネクタを基板に実装する度に、基板上における第１コネクタ及び第２コネクタのそれぞれの絶対的位置、並びに、第１コネクタと第２コネクタとの相対的な位置関係（第１コネクタと第２コネクタとの間の距離及び／又は方向等）にバラツキが生じる。
【０００７】
本発明は、二つのコネクタ部の絶対的な位置及び相対的な位置関係にバラツキが生じ難い複合コネクタを提供する。
【課題を解決するための手段】
【０００８】
本発明の一態様の複合コネクタは、第１コネクタ部と、第２コネクタ部と、連結部とを備えている。
【０００９】
第１コネクタ部は、第１ボディと、導電性を有する材料で構成された少なくとも一つの第１端子とを有している。第１ボディは、絶縁性を有する材料で構成されており且つ第１方向に延びている。少なくとも一つの第１端子は、第１被保持部と、第１接点部と、第１実装部とを有している。第１被保持部は第１ボディ内で保持されている。第１接点部は、第１被保持部から第１方向の一方に延びており且つ第１ボディから少なくとも部分的に露出又は突出している。なお、第１方向は、第１ボディの高さ方向である。第２方向は第１方向に略直交している。第３方向は第１方向に略直交しており且つ第２方向に交差している。
【００１０】

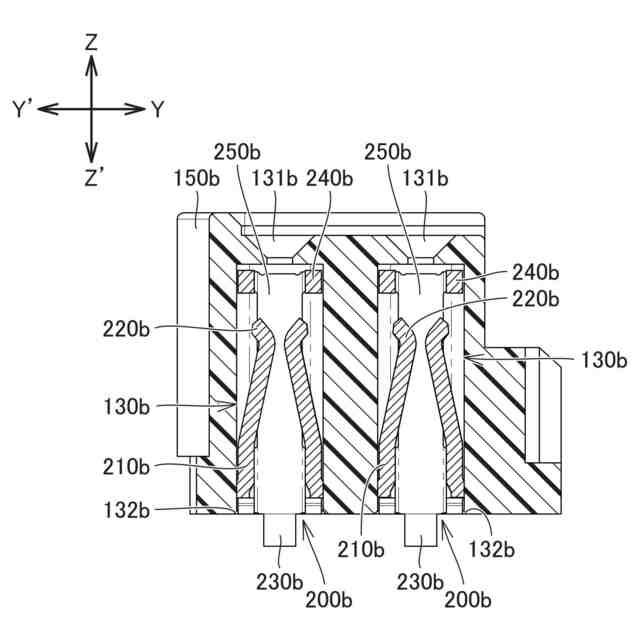

第２コネクタ部は、第２ボディと、導電性を有する材料で構成された少なくとも一つの第２端子とを有している。第２ボディは、絶縁性を有する材料で構成されており、第１方向に延びており且つ第１ボディに対して第２方向の他方側に間隔をあけて配置されている。少なくとも一つの第２端子は、第２被保持部と、第２接点部と、第２実装部とを有している。第２被保持部は、第２ボディ内で保持されている。第２接点部は、第２被保持部から第１方向の一方に延びており且つ第２ボディから少なくとも部分的に露出又は突出している。
（【００１１】以降は省略されています）
