公開番号2025161439
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064616
出願日2024-04-12
発明の名称バッテリ
出願人トヨタ自動車株式会社
代理人個人
主分類H01M 50/50 20210101AFI20251017BHJP(基本的電気素子)
要約【課題】並設された複数のセルスタック同士の間隔の増大を抑制可能なバッテリを提供する。
【解決手段】長手方向端面に端子が設けられた複数の角型セルが積層された直方体形状の第1及び第2のセルスタックを備えたバッテリである。第1及び第2のセルスタックは、それぞれ積層方向の第1端及び第2端が対応するように並設されている。第1のセルスタックにおいて最も第1端側に位置する角型セルの端子には、第1のエンドバスバの根元部が固定されており、第2のセルスタックにおいて最も第1端側に位置する角型セルの端子には、第2のエンドバスバの根元部が固定されている。第2のエンドバスバの先端部は、第1のエンドバスバの先端部に対して下側かつ第1端側にずれて配置され、第1のエンドバスバの先端部と第2のエンドバスバの先端部とが、複数の角型セルの積層方向に並んで配置されている。

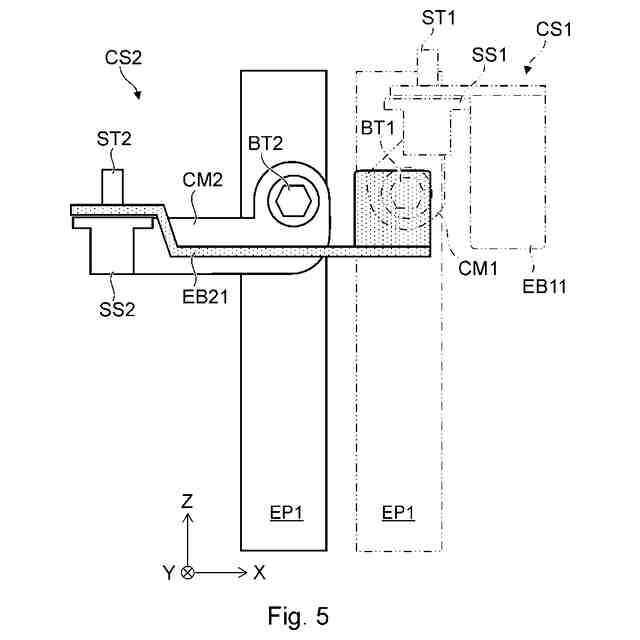

【選択図】図5
特許請求の範囲【請求項１】
長手方向端面に端子が設けられた複数の角型セルが積層された直方体形状の第１及び第２のセルスタックを備えたバッテリであって、
前記第１及び第２のセルスタックは、それぞれ積層方向の第１端及び第２端が対応するように並設されており、
前記第１のセルスタックにおいて最も前記第１端側に位置する角型セルの端子には、第１のエンドバスバの根元部が固定されており、
前記第２のセルスタックにおいて最も前記第１端側に位置する角型セルの端子には、第２のエンドバスバの根元部が固定されており、
前記第２のエンドバスバの先端部は、前記第１のエンドバスバの先端部に対して下側かつ前記第１端側にずれて配置され、
前記第１のエンドバスバの先端部と前記第２のエンドバスバの先端部とが、前記複数の角型セルの積層方向に並んで配置されている、
バッテリ。
続きを表示（約 630 文字）【請求項２】
前記第１のエンドバスバの先端部は、前記第１のセルスタックの前記第１端に固定された第１の支持台に載置されており、
前記第２のエンドバスバの先端部は、前記第２のセルスタックの前記第１端に固定された第２の支持台に載置されている、
請求項１に記載のバッテリ。
【請求項３】
前記第１のエンドバスバの先端部に設けられた貫通孔に、前記第１の支持台に設けられたねじ棒が挿通されており、
前記第２のエンドバスバの先端部に設けられた貫通孔に、前記第２の支持台に設けられたねじ棒が挿通されている、
請求項２に記載のバッテリ。
【請求項４】
前記第１の支持台は、前記第１のセルスタックの前記第１端のエンドプレートに固定されており、
前記第２の支持台は、前記第２のセルスタックの前記第１端のエンドプレートに固定されている、
請求項２又は３に記載のバッテリ。
【請求項５】
前記第１の支持台は、前記第１のセルスタックの前記第１端のエンドプレートにボルト締結されており、
前記第２の支持台は、前記第２のセルスタックの前記第１端のエンドプレートにボルト締結されており、
前記第１のセルスタックの前記第１端のエンドプレートと、前記第２のセルスタックの前記第１端のエンドプレートとが、前記積層方向にずれて配置されている、
請求項４に記載のバッテリ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、バッテリに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来のバッテリでは、積層された各角型セルの上面に端子が設けられている。近年、特許文献１に開示されているように、積層された各角型セルの長手方向端面に端子が設けられたバッテリも開発されている。
【先行技術文献】
【特許文献】
【０００３】
米国特許出願公開第２０２２／０３０２５３３号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
発明者らは、並設された複数のセルスタックを備えるバッテリを開発している。上述の角型セルの長手方向端面に端子が設けられたバッテリでは、積層方向端部に位置する角型セルの端子に外部接続用のエンドバスバが固定される。そのため、エンドバスバ同士が干渉し、並設されたセルスタック同士の間隔が大きくなってしまう問題があった。
【０００５】
本開示は、このような事情に鑑みなされたものであって、並設された複数のセルスタック同士の間隔の増大を抑制可能なバッテリを提供する。
【課題を解決するための手段】
【０００６】
本開示の一態様に係るバッテリは、

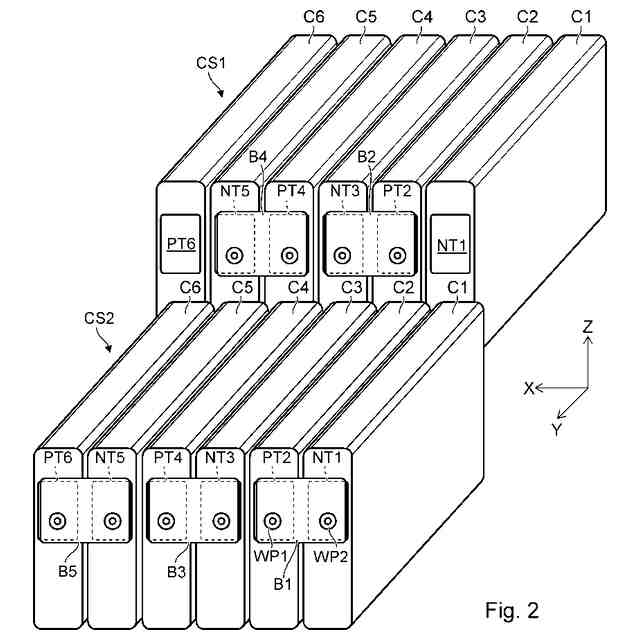

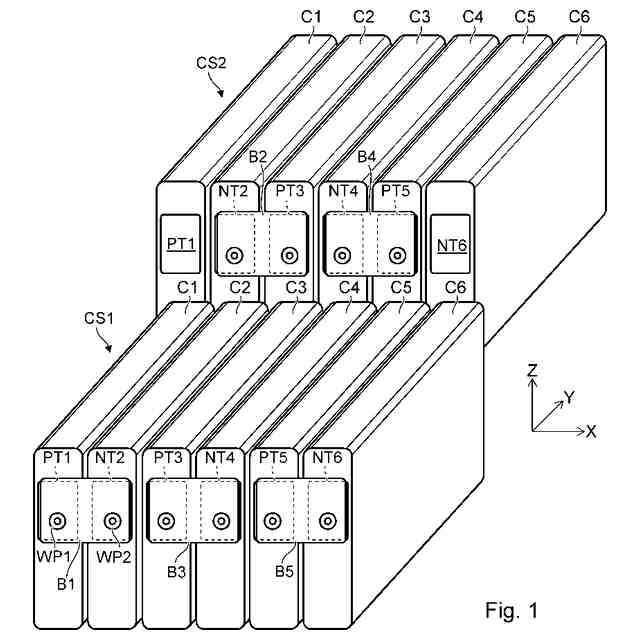

長手方向端面に端子が設けられた複数の角型セルが積層された直方体形状の第１及び第２のセルスタックを備えたバッテリであって、
前記第１及び第２のセルスタックは、それぞれ積層方向の第１端及び第２端が対応するように並設されており、

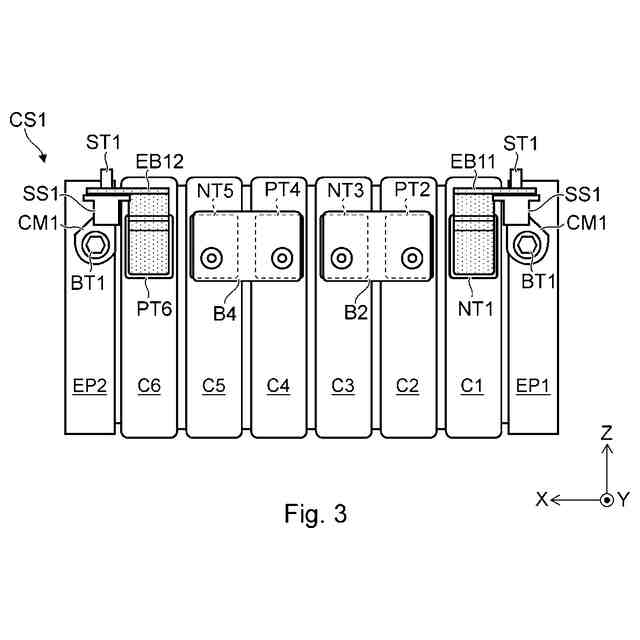

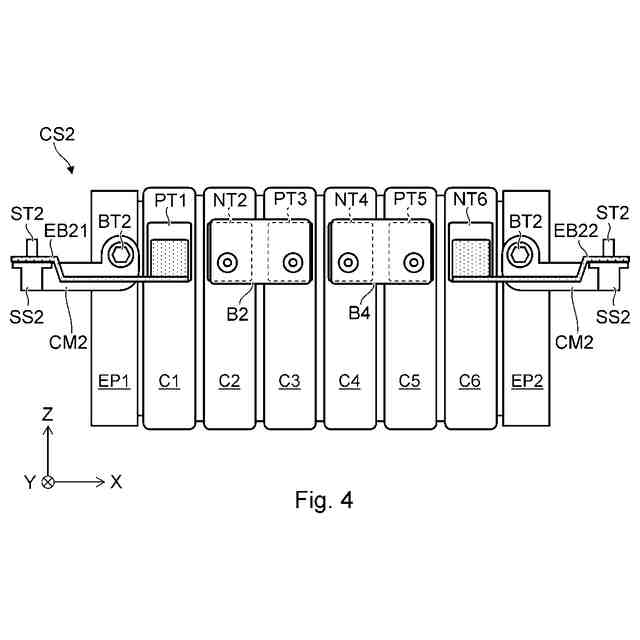

前記第１のセルスタックにおいて最も前記第１端側に位置する角型セルの端子には、第１のエンドバスバの根元部が固定されており、
前記第２のセルスタックにおいて最も前記第１端側に位置する角型セルの端子には、第２のエンドバスバの根元部が固定されており、

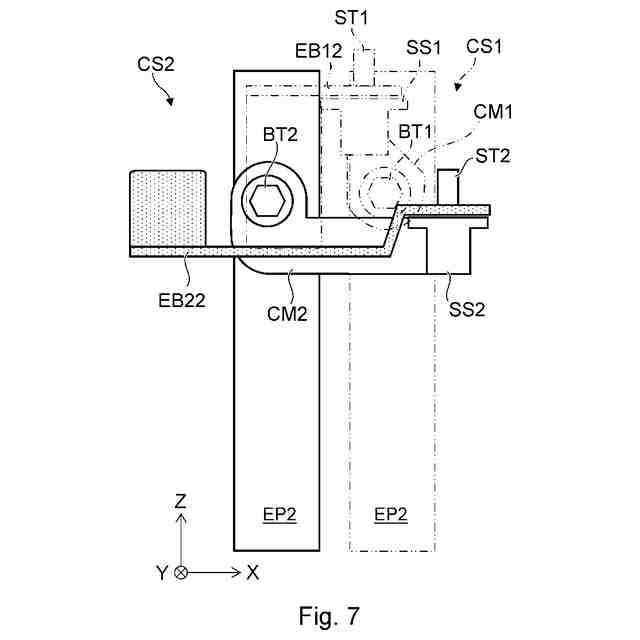

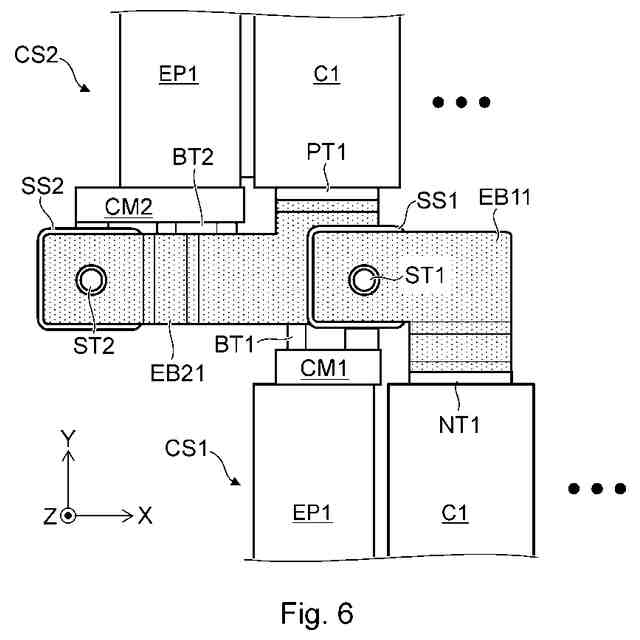

前記第２のエンドバスバの先端部は、前記第１のエンドバスバの先端部に対して下側かつ前記第１端側にずれて配置され、
前記第１のエンドバスバの先端部と前記第２のエンドバスバの先端部とが、前記複数の角型セルの積層方向に並んで配置されている。
【０００７】
本開示に係るバッテリでは、第１のセルスタックにおいて最も第１端側に位置する角型セルの端子には、第１のエンドバスバの根元部が固定されており、第２のセルスタックにおいて最も第１端側に位置する角型セルの端子には、第２のエンドバスバの根元部が固定されており、第２のエンドバスバの先端部は、前記第１のエンドバスバの先端部に対して下側かつ前記第１端側にずれて配置され、第１のエンドバスバの先端部と第２のエンドバスバの先端部とが、複数の角型セルの積層方向に並んで配置されている。
そのため、対向する第１及び第２のエンドバスバ同士が干渉せず、並設された第１及び第２のセルスタック同士の間隔の増大を抑制できる。
【０００８】
前記第１のエンドバスバの先端部は、前記第１のセルスタックの前記第１端に固定された第１の支持台に載置されており、前記第２のエンドバスバの先端部は、前記第２のセルスタックの前記第１端に固定された第２の支持台に載置されてもよい。このような構成によって、第１及び第２のエンドバスバの先端部の位置を安定させられる。
【０００９】
前記第１のエンドバスバの先端部に設けられた貫通孔に、前記第１の支持台に設けられたねじ棒が挿通されており、前記第２のエンドバスバの先端部に設けられた貫通孔に、前記第２の支持台に設けられたねじ棒が挿通されていてもよい。このような構成によって、第１及び第２のエンドバスバの先端部の位置をさらに安定させられる。
【００１０】
前記第１の支持台は、前記第１のセルスタックの前記第１端のエンドプレートに固定されており、前記第２の支持台は、前記第２のセルスタックの前記第１端のエンドプレートに固定されていてもよい。
（【００１１】以降は省略されています）
