公開番号2025171729
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077362
出願日2024-05-10
発明の名称コネクタ
出願人住友電装株式会社
代理人個人,個人
主分類H01R 13/703 20060101AFI20251113BHJP(基本的電気素子)
要約【課題】大型化を抑制しながらインターロック部材の脱落を強固に抑制可能としたコネクタを提供すること。
【解決手段】コネクタ10は、相手側コネクタに対して第1軸線Xに沿った嵌合方向X1に相対移動されることで相手側コネクタに嵌合可能なコネクタハウジング30と、コネクタハウジング30に組み付けられるインターロック部材60と、コネクタハウジング30に組み付けられるシールドシェル40とを備える。シールドシェル40は、インターロック部材60のコネクタハウジング30からの脱落を防止すべく、インターロック部材60と係合する係合部44を有する。
【選択図】図11
特許請求の範囲【請求項１】
相手側コネクタに対して第１軸線に沿った嵌合方向に相対移動されることで前記相手側コネクタに嵌合可能なコネクタハウジングと、
前記コネクタハウジングに組み付けられるインターロック部材と、
前記コネクタハウジングに組み付けられるシールドシェルと、を備えるコネクタであって、
前記シールドシェルは、前記インターロック部材の前記コネクタハウジングからの脱落を防止すべく、前記インターロック部材と係合する係合部を有する、
コネクタ。
続きを表示（約 660 文字）【請求項２】
前記インターロック部材は、前記コネクタハウジングに対して前記第１軸線と交差するインターロック組付方向に相対移動されることで前記コネクタハウジングに組み付け可能とされ、
前記シールドシェルは、前記インターロック部材が前記コネクタハウジングに組み付けられた状態で、前記コネクタハウジングに対して前記第１軸線に沿ったシェル組付方向に相対移動されることで前記コネクタハウジングに組み付け可能とされ、
前記係合部は、前記インターロック組付方向の反対方向であるインターロック組付反対方向への前記インターロック部材の移動を阻止するように前記インターロック部材と係合する、
請求項１に記載のコネクタ。
【請求項３】
前記シールドシェルは、板材からなり、
前記係合部は、前記シールドシェルの板厚に沿った方向と直交する方向の端面で前記インターロック部材と係合する、
請求項１に記載のコネクタ。
【請求項４】
前記インターロック部材は、弾性変形することで前記コネクタハウジングへの組み付けを許容するとともに、前記コネクタハウジングに組み付けられた状態を保持する弾性保持爪を有する、
請求項１に記載のコネクタ。
【請求項５】
前記シールドシェルは、前記インターロック部材を挟む位置に２つ配置され、
前記シールドシェルにおける各々の前記係合部は、前記インターロック部材の両側と係合する、
請求項１に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタに関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、コネクタとしては、相手側コネクタに嵌合可能な樹脂製のコネクタハウジングと、コネクタハウジングに組み付けられるシールドシェルと、コネクタハウジングに組み付けられるインターロック部材とを備えたものがある（例えば、特許文献１参照）。インターロック部材は、ループ端子と該ループ端子を保持する端子ケースとを有する。そして、インターロック部材は、弾性保持爪等のロック機構によって端子ケースがコネクタハウジングに組み付けられている。インターロック部材のループ端子は、コネクタが相手側コネクタに正常に嵌合された状態で、相手側コネクタの一対の端子と接続されるとともにそれら一対の端子を短絡させる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１６１５７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記のようなコネクタでは、インターロック部材がコネクタハウジングに弾性保持爪等のロック機構によって組み付けられているだけであるため、インターロック部材がコネクタハウジングから脱落し易いという問題があった。そこで、例えば、大型の弾性保持爪を設けたり、別途、リテーナを組み付けたりすることによって、インターロック部材の脱落を抑制する構成が考えられる。しかし、それらの場合ではコネクタが大型化してしまう。
【０００５】
本開示の目的は、大型化を抑制しながらインターロック部材の脱落を強固に抑制可能としたコネクタを提供することにある。
【課題を解決するための手段】
【０００６】
本開示のコネクタは、相手側コネクタに対して第１軸線に沿った嵌合方向に相対移動されることで前記相手側コネクタに嵌合可能なコネクタハウジングと、前記コネクタハウジングに組み付けられるインターロック部材と、前記コネクタハウジングに組み付けられるシールドシェルと、を備えるコネクタであって、前記シールドシェルは、前記インターロック部材の前記コネクタハウジングからの脱落を防止すべく、前記インターロック部材と係合する係合部を有する。
【発明の効果】
【０００７】
本開示のコネクタによれば、大型化を抑制しながらインターロック部材の脱落を強固に抑制できる。
【図面の簡単な説明】
【０００８】

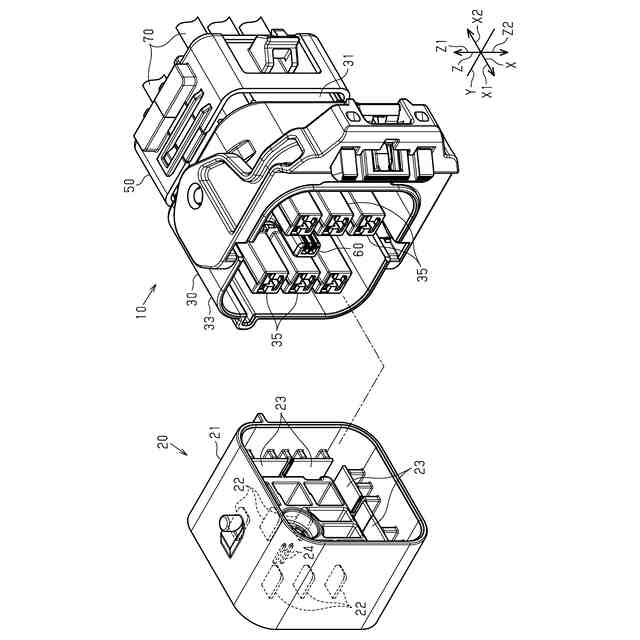

図１は、一実施形態におけるコネクタと相手側コネクタの斜視図である。

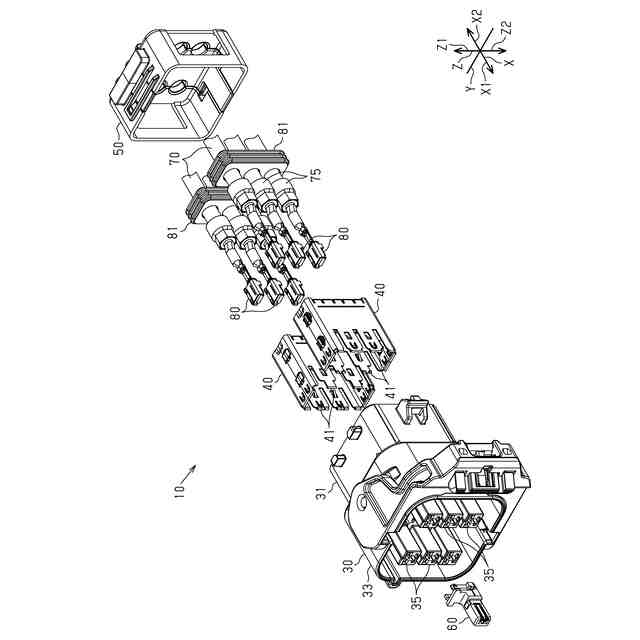

図２は、一実施形態におけるコネクタの一部分解斜視図である。

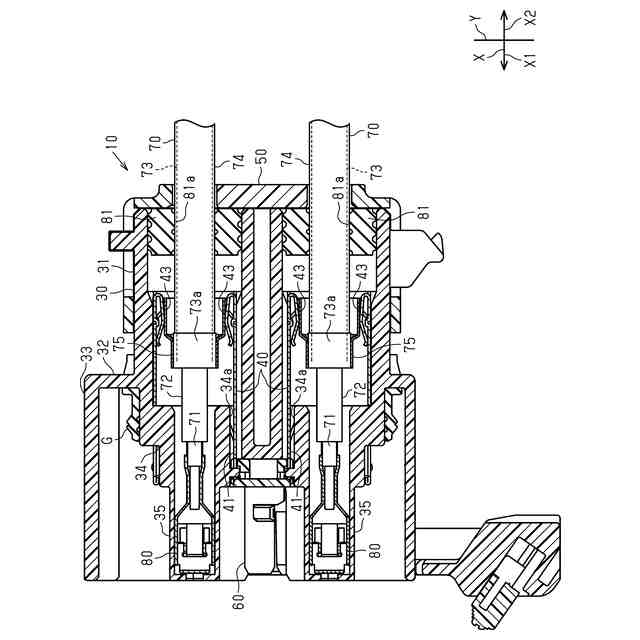

図３は、一実施形態におけるコネクタの断面図である。

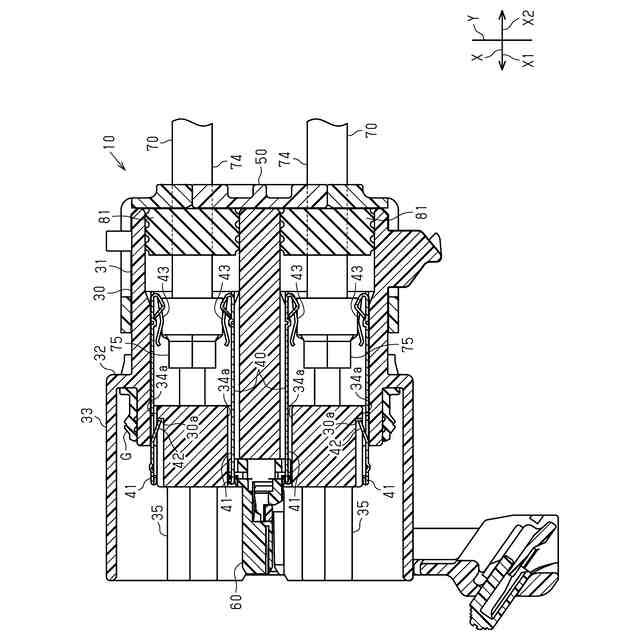

図４は、一実施形態におけるコネクタの断面図である。

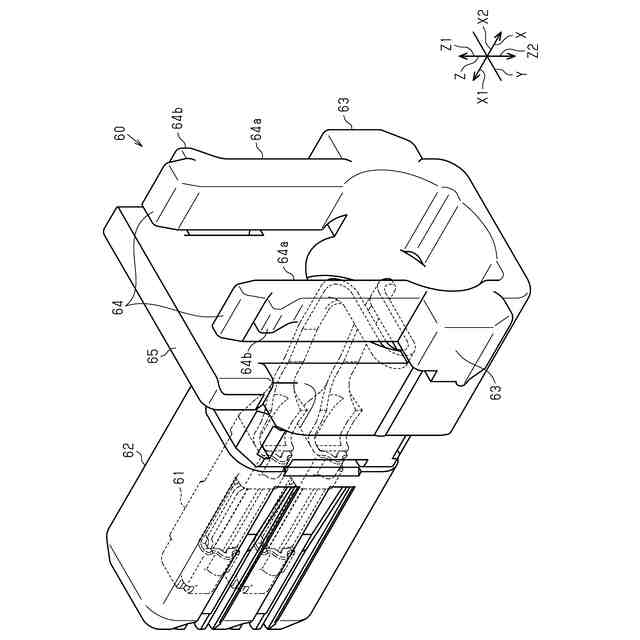

図５は、一実施形態におけるインターロック部材の斜視図である。

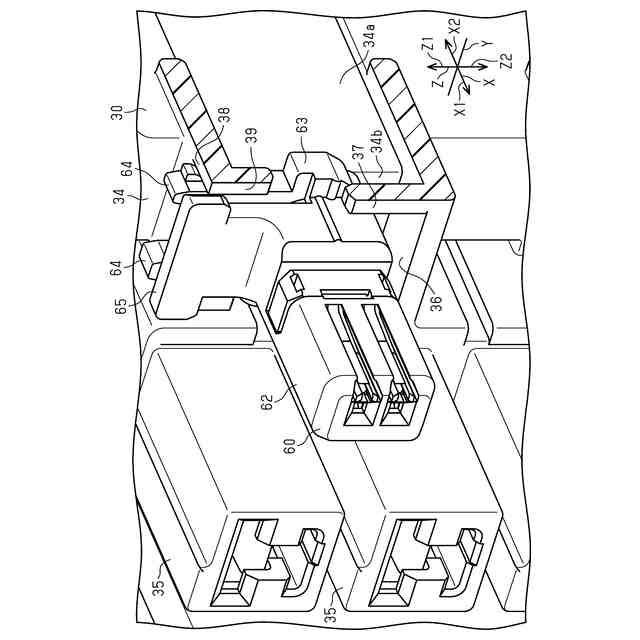

図６は、一実施形態におけるコネクタの組み付け手順を説明するための一部拡大斜視図である。

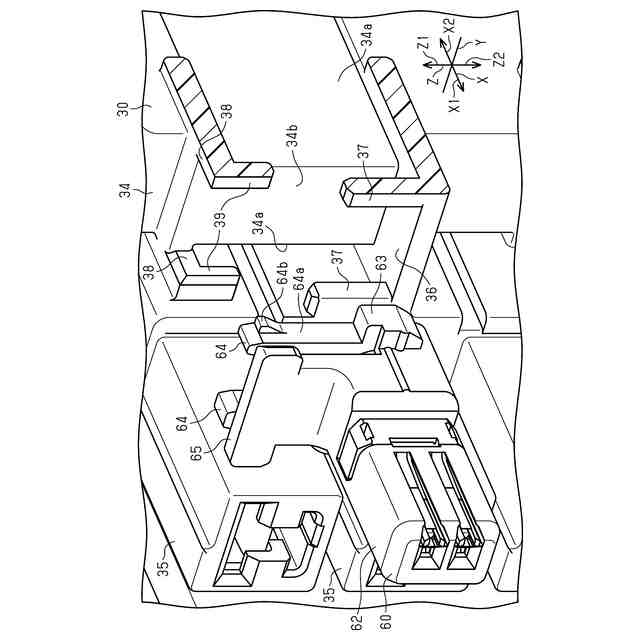

図７は、一実施形態におけるコネクタの組み付け手順を説明するための一部拡大斜視図である。

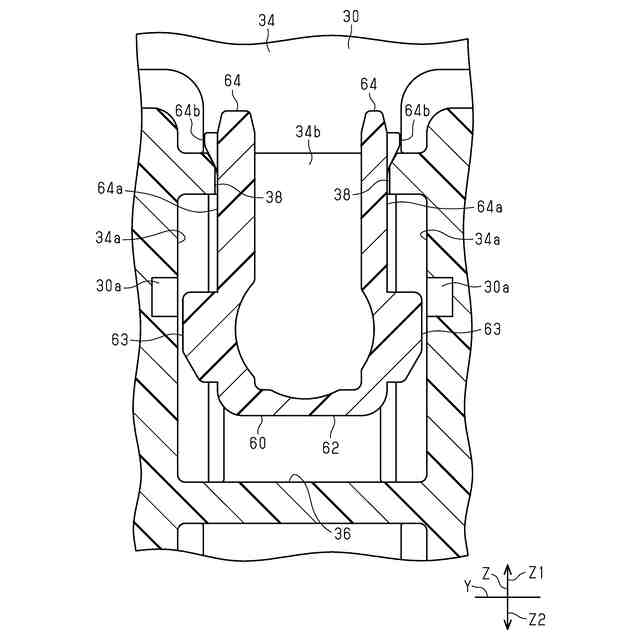

図８は、一実施形態におけるコネクタの組み付け手順を説明するための一部拡大断面図である。

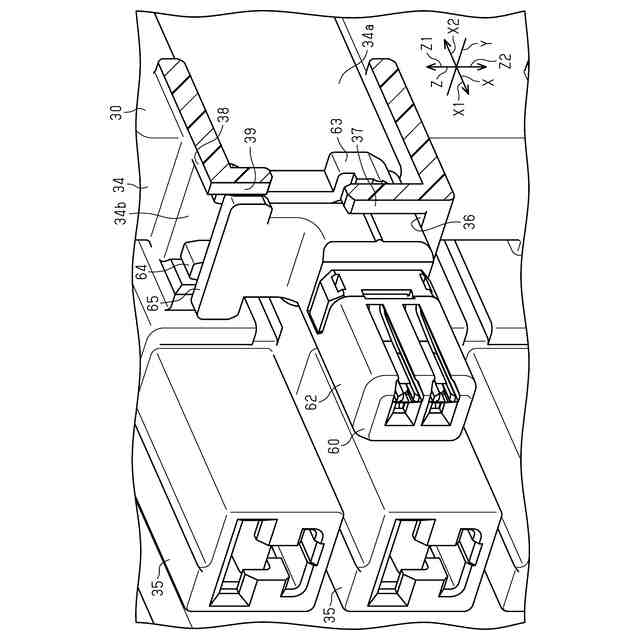

図９は、一実施形態におけるコネクタの組み付け手順を説明するための一部拡大斜視図である。
図１０は、一実施形態におけるコネクタの組み付け手順を説明するための一部拡大断面図である。

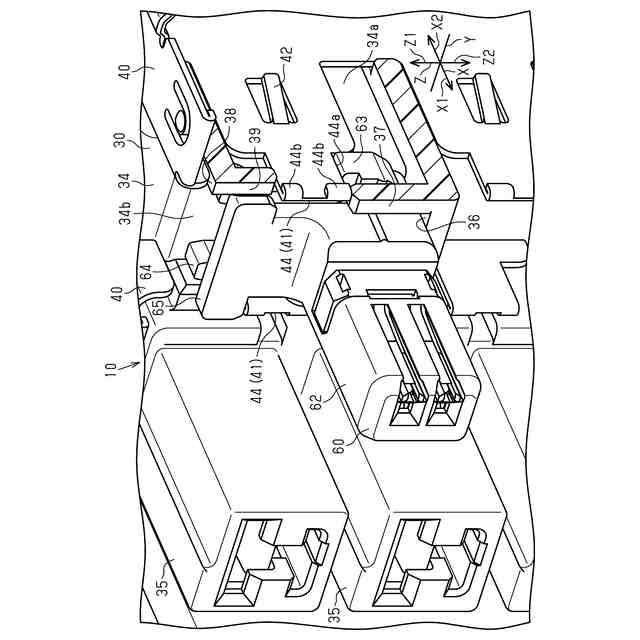

図１１は、一実施形態におけるコネクタの一部拡大斜視図である。
図１２は、一実施形態におけるコネクタの一部拡大断面図である。
図１３は、一実施形態におけるコネクタの一部拡大断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
本開示のコネクタは、
［１］相手側コネクタに対して第１軸線に沿った嵌合方向に相対移動されることで前記相手側コネクタに嵌合可能なコネクタハウジングと、前記コネクタハウジングに組み付けられるインターロック部材と、前記コネクタハウジングに組み付けられるシールドシェルと、を備えるコネクタであって、前記シールドシェルは、前記インターロック部材の前記コネクタハウジングからの脱落を防止すべく、前記インターロック部材と係合する係合部を有する。
【００１０】
同構成によれば、シールドシェルは、インターロック部材のコネクタハウジングからの脱落を防止すべくインターロック部材と係合する係合部を有するため、大型化を抑制しながらインターロック部材の脱落を強固に抑制することができる。すなわち、例えば、インターロック部材に大型の弾性保持爪を設けて固定する場合や、別途、リテーナを組み付けることで固定する場合等に比べて、大型化を抑制しながらインターロック部材の脱落を強固に抑制することができる。
（【００１１】以降は省略されています）
