公開番号2025166386
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070377
出願日2024-04-24
発明の名称蓄電装置
出願人株式会社GSユアサ
代理人個人
主分類H01M 50/204 20210101AFI20251029BHJP(基本的電気素子)
要約【課題】信頼性が向上した蓄電装置を提供する。
【解決手段】蓄電装置は、外装体10と、外装体の壁部21に固定された外部端子90と、壁部に組み込まれた絶縁部材100と、を備え、外部端子は、外装体の外部に露出する接続部91と、壁部に組み込まれた端子端部95と、を備え、端子端部は、外装体の内部に向く端面96、97を備え、壁部は、端面よりも外装体の内部に近い位置に第一開口22を備え、絶縁部材は、第一開口の内部で端面を覆う第一部分110を備える。
【選択図】図4
特許請求の範囲【請求項１】
外装体と、
前記外装体の壁部に固定された外部端子と、
前記壁部に組み込まれた絶縁部材と、
を備え、
前記外部端子は、
前記外装体の外部に露出する接続部と、
前記壁部に組み込まれた端子端部と、を備え、
前記端子端部は、前記外装体の内部に向く端面を備え、
前記壁部は、前記端面よりも前記外装体の前記内部に近い位置に第一開口を備え、
前記絶縁部材は、前記第一開口の内部で前記端面を覆う第一部分を備える、
蓄電装置。
続きを表示（約 470 文字）【請求項２】
前記絶縁部材と前記端面との並び方向から見た場合、前記絶縁部材のサイズは前記第一開口のサイズよりも大きい、
請求項１に記載の蓄電装置。
【請求項３】
前記絶縁部材と前記端面との並び方向から見た場合、前記絶縁部材のサイズは前記端面のサイズよりも大きい、
請求項１または２に記載の蓄電装置。
【請求項４】
さらに、前記外部端子に接続されたバスバーを備え、
前記壁部は、前記バスバーよりも前記外装体の前記内部に近い位置に第二開口を備え、
前記絶縁部材は、前記第二開口の内部で前記バスバーを覆う第二部分を備える、
請求項１または２に記載の蓄電装置。
【請求項５】
前記接続部は、前記外部に向けて前記壁部よりも突出している、
請求項１または２に記載の蓄電装置。
【請求項６】
前記第一開口と前記端面との並び方向から見た場合、前記第一開口は、前記接続部の少なくとも一部と重なる、
請求項５に記載の蓄電装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蓄電装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、正極板、負極板およびセパレータとからなる極板群と、電解液を内部に収納した電槽と、この電槽の開口部を密閉する蓋体とからなる密閉型鉛蓄電池が開示されている。蓋体は、樹脂であり、極板群から外部への導通のためのブッシングとともにインサート樹脂成型されている。
【先行技術文献】
【特許文献】
【０００３】
特開平９－２３７６１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来の密閉型鉛蓄電池では、金属製のブッシングと樹脂製の蓋体との境界が、電槽の内部に露出している。この場合、当該境界の露出している部分から電槽の内部の気体が流入するおそれがある。このことは、ブッシングの周囲における気密性の低下の要因となり得る。
【０００５】
本発明は、本願発明者が上記課題に新たに着目してなされたものであり、信頼性が向上された蓄電装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る蓄電装置は、外装体と、前記外装体の壁部に固定された外部端子と、前記壁部に組み込まれた絶縁部材と、を備え、前記外部端子は、前記外装体の外部に露出する接続部と、前記壁部に組み込まれた端子端部と、を備え、前記端子端部は、前記外装体の内部に向く端面を備え、前記壁部は、前記端面よりも前記外装体の前記内部に近い位置に第一開口を備え、前記絶縁部材は、前記第一開口の内部で前記端面を覆う第一部分を備える。
【発明の効果】
【０００７】
本発明によれば、信頼性が向上された蓄電装置を提供できる。
【図面の簡単な説明】
【０００８】

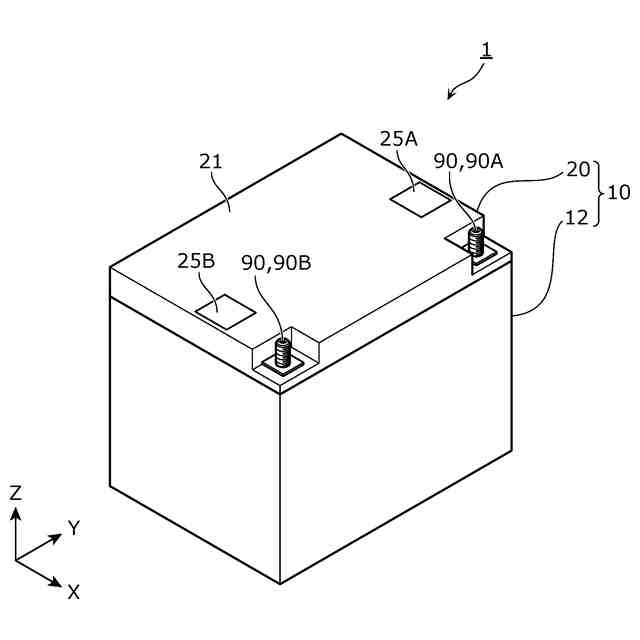

図１は、実施の形態に係る蓄電装置の外観を示す斜視図である。

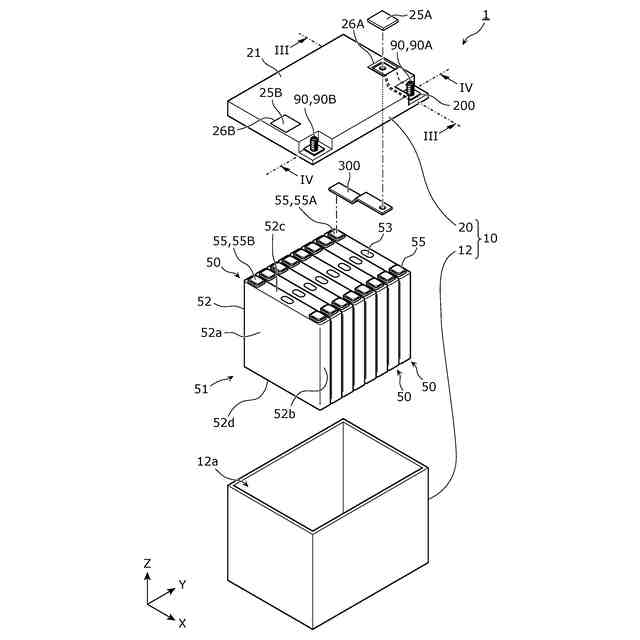

図２は、実施の形態に係る蓄電装置の分解斜視図である。

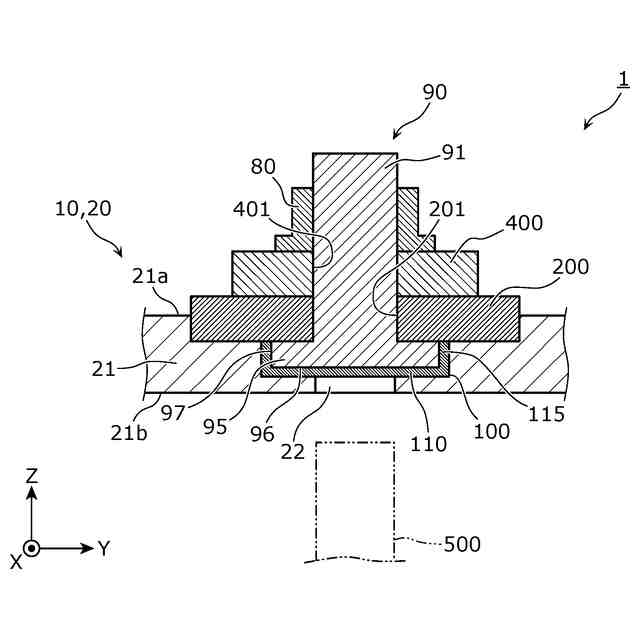

図３は、実施の形態に係る外部端子及びその周辺の構成を示す第１の断面図である。

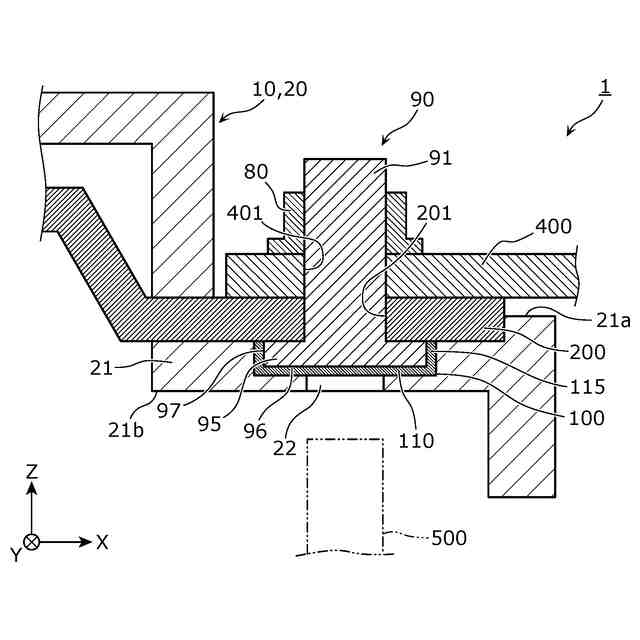

図４は、実施の形態に係る外部端子及びその周辺の構成を示す第２の断面図である。

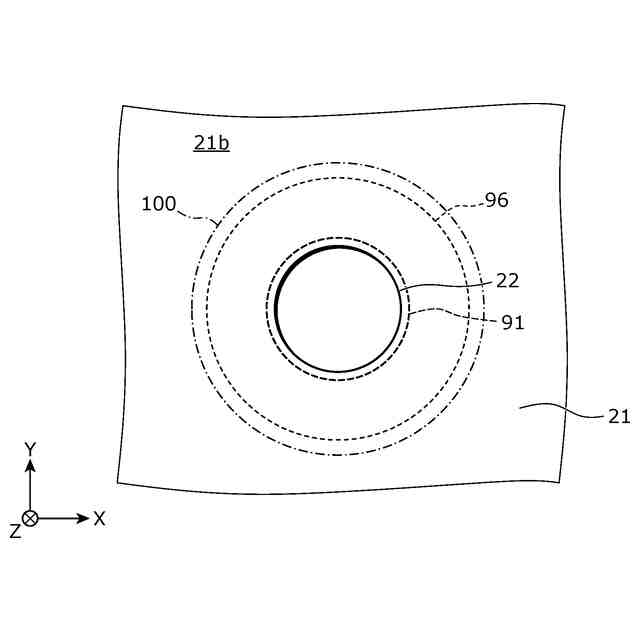

図５は、実施の形態に係る第一開口及び絶縁部材等のサイズの大小関係を示す図である。

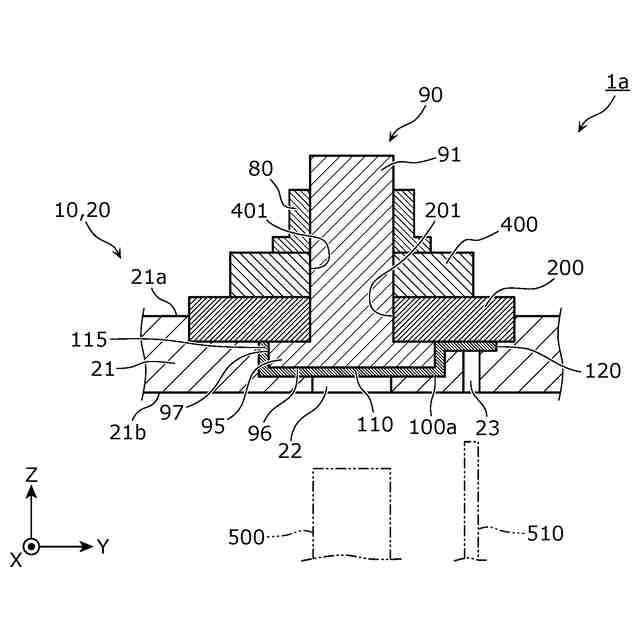

図６は、実施の形態の変形例１に係る外部端子及びその周辺の構成を示す断面図である。

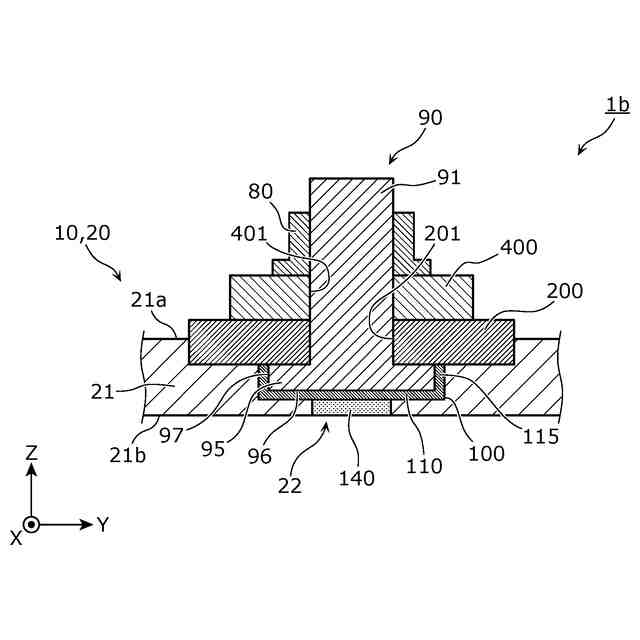

図７は、実施の形態の変形例２に係る外部端子及びその周辺の構成を示す断面図である。

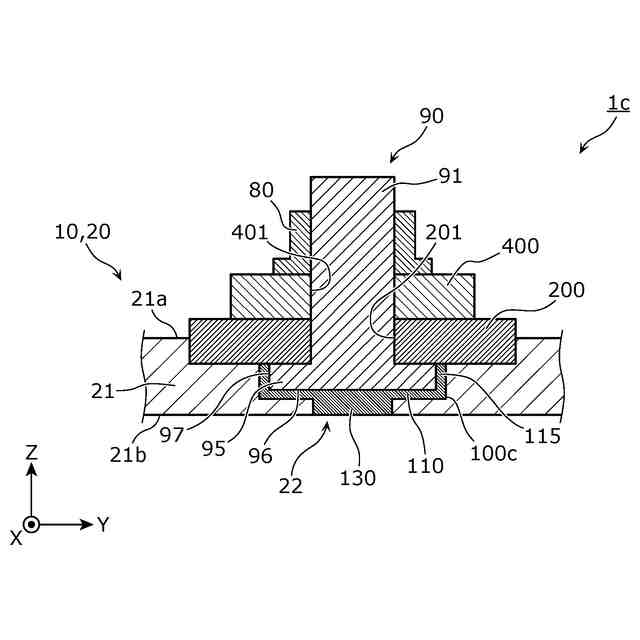

図８は、実施の形態の変形例３に係る外部端子及びその周辺の構成を示す断面図である。
【発明を実施するための形態】
【０００９】
（１）本発明の一態様に係る蓄電装置は、外装体と、前記外装体の壁部に固定された外部端子と、前記壁部に組み込まれた絶縁部材と、を備え、前記外部端子は、前記外装体の外部に露出する接続部と、前記壁部に組み込まれた端子端部と、を備え、前記端子端部は、前記外装体の内部に向く端面を備え、前記壁部は、前記端面よりも前記外装体の前記内部に近い位置に第一開口を備え、前記絶縁部材は、前記第一開口の内部で前記端面を覆う第一部分を備える。
【００１０】
例えばインサート成形によって壁部に一体に外部端子を設ける場合、インサート成形の際に外部端子を支える支持部材の存在により、壁部の内面に第一開口が形成される。この第一開口は、外装体の気密性の低下の要因となり得る。しかしながら、本発明の一態様に係る蓄電装置では、端子端部の端面は、第一開口の内部において絶縁部材の第一部分で覆われる。これにより、壁部と端子端部との境界は外装体の内部に露出しない。その結果、外装体の内部から外部への気体の流出であって、第一開口を介した気体の流出が抑制される。従って、第一開口の位置における気密性の低下が抑制される。このように、本態様に係る蓄電装置は、信頼性が向上された蓄電装置である。
（【００１１】以降は省略されています）
