公開番号2025171719
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077348
出願日2024-05-10
発明の名称電磁接触器
出願人富士電機株式会社
代理人個人
主分類H01H 50/44 20060101AFI20251113BHJP(基本的電気素子)
要約【課題】容易かつ確実に組み立てることができる電磁接触器を提供する。
【解決手段】本発明の一様態に関わる電磁接触器は、固定接点を有する固定端子と、固定接点に接離する可動接点を有する可動接触子と、可動接触子を連結軸を介して駆動する電磁石6と、を備え、電磁石6は、中央に空芯部を有する胴体部と、胴体部の両端に外側に突出したフランジ部と、一方のフランジ部から反胴体部側に突出した鍔部と、を備えたスプール25と、胴体部に巻き付けられたコイル26と、コイル26の引出線26aを絡げるからげ端子30と、空芯部と連通する貫通孔23d、が形成されコイル26を囲むように配置されたヨーク23、24と、を備え、からげ端子30は1つ以上の係合孔を有し、鍔部は係合孔と係合する突起である第1位置決め部と、からげ端子30の端部と接触する突起である第2位置決め部を備えている。
【選択図】図4
特許請求の範囲【請求項１】
固定接点を有する固定端子と、
前記固定接点に接離する可動接点を有する可動接触子と、
前記可動接触子を連結軸を介して駆動する電磁石と、を備え、
前記電磁石は、
中央に空芯部を有する胴体部と、前記胴体部の両端に外側に突出したフランジ部と、一方の前記フランジ部から反胴体部側に突出した鍔部と、を備えたスプールと、
前記胴体部に巻き付けられたコイルと、
前記コイルの引出線を絡げるからげ端子と、
前記空芯部と連通する貫通孔が形成され、コイルを囲むように配置されたヨークと、を備え、
前記からげ端子は１つ以上の係合孔を有し、前記鍔部は前記係合孔と係合する突起である第１位置決め部と、前記からげ端子の端部と接触する突起である第２位置決め部を有することを特徴とする電磁接触器。
続きを表示（約 1,000 文字）【請求項２】
前記一方のフランジ部は、前記胴体部の両端のうち、前記可動接点及び前記固定接点とは反対側に形成されていることを特徴とする請求項１に記載の電磁接触器。
【請求項３】
前記からげ端子の前記係合孔と前記鍔部の前記第１位置決め部とは熱カシメによって接合されることを特徴とする請求項１または２に記載の電磁接触器。
【請求項４】
前記第２位置決め部と接触する前記からげ端子の端部はＲ加工されていることを特徴とする請求項１ないし３のいずれか１項に記載の電磁接触器。
【請求項５】
前記からげ端子は、前記鍔部に固定する固定部と、前記固定部から前記胴体部側に突出して形成され、前記引出線を巻き付けられる引出線からげ部と、を有し、前記引出線からげ部は前記固定部よりも幅が小さいことを特徴とする請求項１ないし３のいずれか１項に記載の電磁接触器。
【請求項６】
前記引出線からげ部は円柱状であり、少なくとも一方の端部に引出線の抜け止め部をさらに備えていることを特徴とする請求項４に記載の電磁接触器。
【請求項７】
前記一方のフランジ部は前記引出線をからげ端子へ案内するガイド溝を備えていることを特徴とする請求項１ないし３のいずれか１項に記載の電磁接触器。
【請求項８】
前記一方のフランジ部は、前記ガイド溝と隣接しフランジ部の端部の延長線上に突出して形成される第１引出線保持部と、前記ガイド溝に向けて傾斜して前記第１引出線保持部と対向するまで延在する第２引出線保持部と、をさらに備えていることを特徴とする請求項７に記載の電磁接触器。
【請求項９】
前記からげ端子は電線接続部をさらに備え、前記電線接続部には可撓性を有し、外周が絶縁部材で覆われている電線の一端が接続され、前記電線の他端は電源を接続するコイル端子が接続されていることを特徴とする請求項１ないし８のいずれか１項に記載の電磁接触器。
【請求項１０】
前記ヨークは、前記スプールの前記一方側に開口部を有するコ字状の第１ヨークと、前記上ヨークの開口部に接合された平板状の第２ヨークとからなり、前記下ヨークの両端は切欠部を有し、前記からげ端子は前記第２ヨークよりも前記一方側に配置され、前記コイル端子は前記第２ヨークよりも前記一方側とは他方側に配置され、前記電線は前記切欠部の内側を通って前記からげ端子と前記コイル端子を接続することを特徴とする請求項９に記載の電磁接触器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電流路の開閉を行う電磁接触器に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、電磁石で駆動軸を駆動し、接点を接離する電磁接触器において、例えば、特許文献１には、ケースにカバーを組み付けて形成したハウジング内に収納された、セラミックプレート、金属製筒状フランジ、板状第１ヨーク及び有底筒体からなる消弧ガス密封空間内に組み込まれた接点機構部と、この接点機構部を密閉空間外から駆動する電磁石部と、が開示されている。
ここで、特許文献１に記載されている電磁石部は、コイルを巻回したスプールの鍔部に溝部を設け、この溝部にコイルからげ部を有するコイル端子を圧入し、固定している。
【先行技術文献】
【特許文献】
【０００３】
ＷＯ２０１１／１１５０５４
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１に開示されているような従来の電磁石は、スプールの鍔部にコイルからげ部を有するコイル端子を圧入する際に、薄板状の金属部材のコイル端子が変形しないように注意しながら組み立てる必要があり、組立性に問題があった。そこで、本発明の課題は、からげ部を有する端子をスプールに容易かつ確実に組み立てることができる電磁接触器を提供することにある。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、本発明の一様態に関わる電磁接触器は、固定接点を有する固定端子と、固定接点に接離する可動接点を有する可動接触子と、可動接触子を連結軸を介して駆動する電磁石と、を備え、電磁石は、中央に空芯部を有する胴体部と、胴体部の両端に外側に突出したフランジ部と、一方のフランジ部から反胴体部側に突出した鍔部と、を備えたスプールと、胴体部に巻き付けられたコイルと、コイルの引出線を絡げるからげ端子と、空芯部と連通する貫通孔が形成されコイルを囲むように配置されたヨークと、を備え、からげ端子は１つ以上の係合孔を有し、鍔部は係合孔と係合する突起である第１位置決め部と、からげ端子の端部と接触する突起である第２位置決め部を備えている。
【発明の効果】
【０００６】
本発明の実施形態によれば、からげ部を有する端子をスプールに容易でかつ確実に組み立てることができる電磁接触器を提供することができる。
【図面の簡単な説明】
【０００７】
本実施形態の電磁接触器の構造を示す外観斜視図である。
本実施形態の電磁接触器の構造を示すＡ－Ａ矢視断面図である。

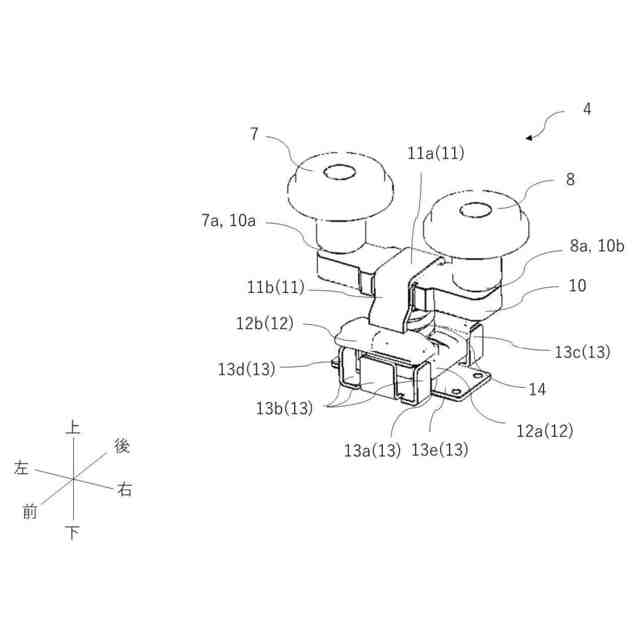

本実施形態の電磁接触器の接点機構の構造を示す斜視図である。

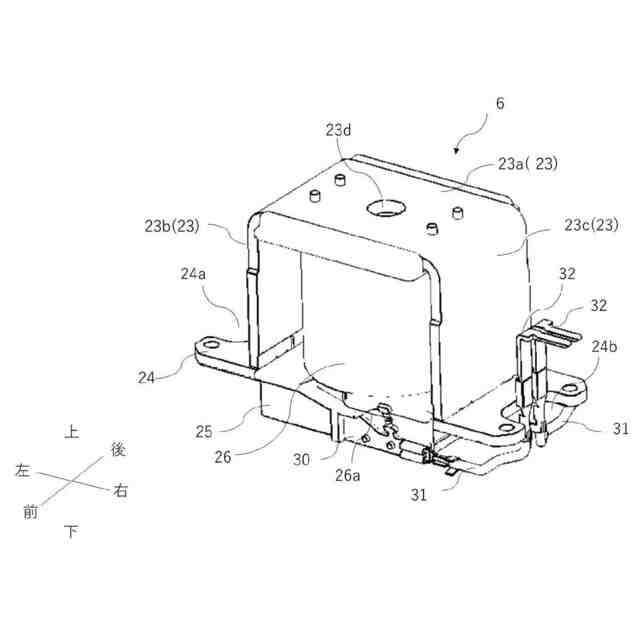

本実施形態の電磁接触器の電磁石の構造を示す斜視図である。
本実施形態の電磁接触器のスプールの構造を示す斜視図である。
本実施形態の電磁接触器のからげ端子の構造を示す斜視図である。
本実施形態の電磁接触器のコイル端子の構造を示す斜視図である。
【発明を実施するための形態】
【０００８】
以下、図１～図７に基づいて本発明の実施形態を説明する。以下の説明において、同一又は類似の部分には、同一又は類似の符号を付している。また、上下、左右、前後の各方向は、図２における上下、左右、前後の各方向を意味するものとする。上下方向とは、固定接点及び可動接点が接離する方向である。左右方向とは、２つの可動接点が並設されている方向である。前後方向とは、上下方向及び左右方向と直交する方向である。ただし、これらの方向は、説明の便宜上定義されるものであって、電磁接触器の配置方向を限定するものではない。
【０００９】

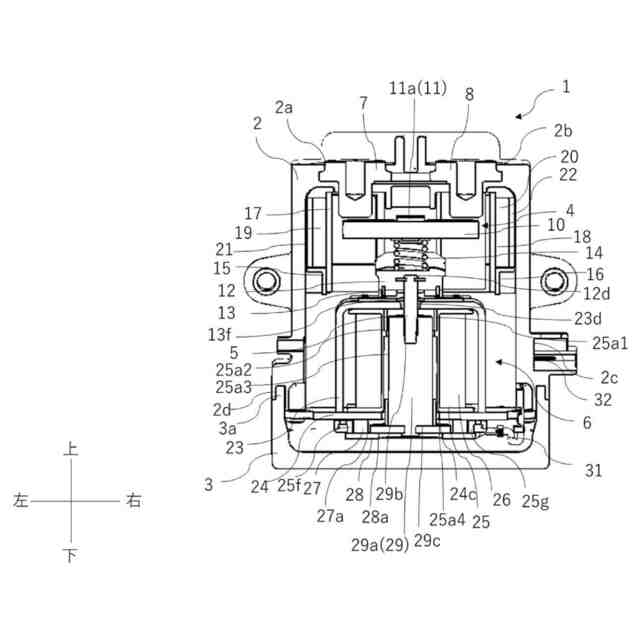

図１は、本実施形態の電磁接触器１の構造を示す外観斜視図である。図２は、図１におけるＡ－Ａ矢視図であり、本実施形態の電磁接触器１の構造を示す断面図である。
図１～図２に示すように、電磁接触器１は、第１ケース２と、第２ケース３とを組合せることで箱状の筐体を形成し、第１ケース２及び第２ケースの内部に接点機構４と、連結軸５と、電磁石６とが配置されている。
第１ケース２及び第２ケース３は樹脂製である。第１ケース２は下側に開口部を有する角型の有底筒状の部材であり、第２ケース３は上側に開口部を有する角型の有底筒状の部材である。
【００１０】
第１ケース２の上部には左右方向に並んで貫通孔２ａ、２ｂが形成されており、右側の側面下部には貫通孔２ｃが形成されている。第１ケース２の開口部の端部には全周に亘って凹部２ｄが形成され、第２ケース３の端部には全周に亘って凹部２ｄに嵌合する凸部３ａが形成されている。
（【００１１】以降は省略されています）
