特許ウォッチ

公開番号2025173625
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024079245
出願日2024-05-15
発明の名称自動販売機システム
出願人富士電機株式会社
代理人弁理士法人酒井国際特許事務所
主分類G07F 9/00 20060101AFI20251120BHJP(チェック装置)
要約【課題】遠隔操作の短縮化を図ること。

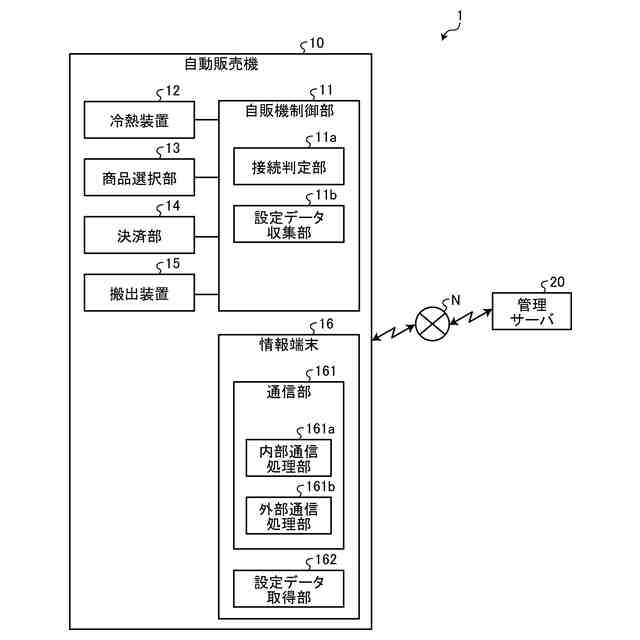

【解決手段】商品を販売する自動販売機10と、自動販売機10の上位機器である管理サーバ20とを備えた自動販売機システム1であって、自動販売機10は、自動販売機10の各部の動作を制御する自販機制御部11と、自販機制御部11及び管理サーバ20と通信可能な情報端末16とを備え、自販機制御部11は、自動販売機10における構成機器の設定データの収集途中である場合に、収集済みの設定データ及び整合中通知を情報端末16に行い、情報端末16は、自販機制御部11から収集済みの設定データ及び整合中通知を入力した場合に、管理サーバ20に対して収集済みの設定データ及び構成機器が整合中である旨を送出し、管理サーバ20は、情報端末16から収集済みのデータ及び構成機器が整合中である旨を送出された場合に、整合中である要素についての設定操作のみを規制する。
【選択図】図1
特許請求の範囲【請求項１】
商品を販売する自動販売機と、前記自動販売機の上位機器である管理サーバとを備えた自動販売機システムであって、
前記自動販売機は、該自動販売機の各部の動作を制御する自販機制御部と、該自販機制御部及び前記管理サーバと通信可能な情報端末とを備え、
前記自販機制御部は、前記自動販売機における構成機器の設定データの収集途中である場合に、収集済みの設定データ及び整合中通知を前記情報端末に行い、
前記情報端末は、前記自販機制御部から前記収集済みの設定データ及び前記整合中通知を入力した場合に、前記管理サーバに対して前記収集済みの設定データ及び前記構成機器が整合中である旨を送出し、
前記管理サーバは、前記情報端末から前記収集済みのデータ及び前記構成機器が整合中である旨を送出された場合に、整合中である要素についての設定操作のみを規制することを特徴とする自動販売機システム。
続きを表示（約 680 文字）【請求項２】
前記自販機制御部は、前記情報端末からの設定データ収集指示を入力することにより前記構成機器の設定データの収集完了の有無を判断し、設定データの収集完了していない場合には、前記情報端末に前記収集済みの設定データ及び前記整合中通知を行う一方、設定データの収集完了した場合には、前記情報端末に整合完了通知を行うことを特徴とする請求項１に記載の自動販売機システム。
【請求項３】
前記情報端末は、前記自販機制御部から前記整合完了通知を入力することを条件として、該自販機制御部に設定データ収集指示を再度出力し、該自販機制御部から設定データが送出された場合に、前記管理サーバに対して該設定データ及び前記構成機器が整合完了である旨を送出することを特徴とする請求項２に記載の自動販売機システム。
【請求項４】
前記管理サーバは、前記情報端末から前記設定データ及び前記構成機器が整合完了である旨を送出された場合に、前記整合中である要素を含むすべての要素の設定操作を許容することを特徴とする請求項３に記載の自動販売機システム。
【請求項５】
前記自販機制御部は、前記情報端末に前記設定データを送出する場合において、前記構成機器の種類を判定して、その種類に応じた設定データを送出し、
前記管理サーバは、前記情報端末から前記設定データ及び前記構成機器が整合完了である旨を送出された場合に、該設定データに含まれる前記構成機器の種類に応じた設定操作のみを許容することを特徴とする請求項４に記載の自動販売機システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、自動販売機システムに関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、自動販売機の各種設定を遠隔操作により行う自動販売機システムでは、自動販売機の起動時に自販機制御部が例えばリーダライタ等の各構成機器の設定データを収集して収集完了時に管理サーバに送出するようにし、管理サーバが設定データを収集することにより、各構成機器の種々の要素について設定操作が可能であった（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－５８９３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述した自動販売機システムでは、自販機制御部が各構成機器の設定データの収集が完了し、管理サーバが設定データを収集してから各構成要素の種々の要素について設定操作が可能であったので、自販機制御部が設定データの収集を完了するまでは設定操作を行うことができず、結果的に遠隔操作の時間の長大化を招来していた。
【０００５】
本発明は、上記実情に鑑みて、遠隔操作の短縮化を図ることができる自動販売機システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明に係る自動販売機システムは、商品を販売する自動販売機と、前記自動販売機の上位機器である管理サーバとを備えた自動販売機システムであって、前記自動販売機は、該自動販売機の各部の動作を制御する自販機制御部と、該自販機制御部及び前記管理サーバと通信可能な情報端末とを備え、前記自販機制御部は、前記自動販売機における構成機器の設定データの収集途中である場合に、収集済みの設定データ及び整合中通知を前記情報端末に行い、前記情報端末は、前記自販機制御部から前記収集済みの設定データ及び前記整合中通知を入力した場合に、前記管理サーバに対して前記収集済みの設定データ及び前記構成機器が整合中である旨を送出し、前記管理サーバは、前記情報端末から前記収集済みのデータ及び前記構成機器が整合中である旨を送出された場合に、整合中である要素についての設定操作のみを規制することを特徴とする。
【０００７】
また本発明は、上記自動販売機システムにおいて、前記自販機制御部は、前記情報端末からの設定データ収集指示を入力することにより前記構成機器の設定データの収集完了の有無を判断し、設定データの収集完了していない場合には、前記情報端末に前記収集済みの設定データ及び前記整合中通知を行う一方、設定データの収集完了した場合には、前記情報端末に整合完了通知を行うことを特徴とする。
【０００８】
また本発明は、上記自動販売機システムにおいて、前記情報端末は、前記自販機制御部から前記整合完了通知を入力することを条件として、該自販機制御部に設定データ収集指示を再度出力し、該自販機制御部から設定データが送出された場合に、前記管理サーバに対して該設定データ及び前記構成機器が整合完了である旨を送出することを特徴とする。
【０００９】
また本発明は、上記自動販売機システムにおいて、前記管理サーバは、前記情報端末から前記設定データ及び前記構成機器が整合完了である旨を送出された場合に、前記整合中である要素を含むすべての要素の設定操作を許容することを特徴とする。
【００１０】
また本発明は、上記自動販売機システムにおいて、前記自販機制御部は、前記情報端末に前記設定データを送出する場合において、前記構成機器の種類を判定して、その種類に応じた設定データを送出し、前記管理サーバは、前記情報端末から前記設定データ及び前記構成機器が整合完了である旨を送出された場合に、該設定データに含まれる前記構成機器の種類に応じた設定操作のみを許容することを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
