公開番号2025163721
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024067182
出願日2024-04-18
発明の名称硬貨処理装置
出願人富士電機株式会社
代理人弁理士法人酒井国際特許事務所
主分類G07D 9/04 20060101AFI20251023BHJP(チェック装置)
要約【課題】奥行き寸法の小型化を図ること。

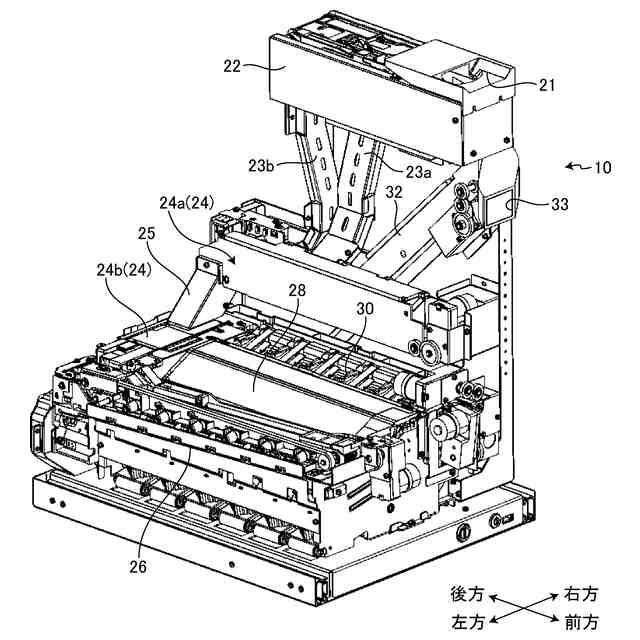

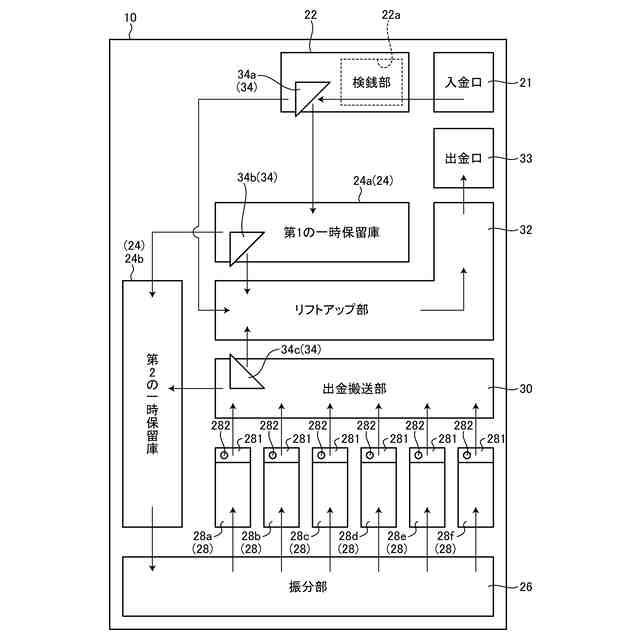

【解決手段】入金口21より入金された硬貨の真偽及び金種を識別し、正貨と識別された硬貨を下方に落下させて一時保留部24に一時保留した後に金種毎に複数の収納庫28に収納する一方、出金指令によって任意の収納庫28から繰り出された硬貨を出金搬送部30にて搬送させた後にリフトアップ部32により上方に搬送させて出金口33より出金させる硬貨処理装置10であって、一時保留部24は、入金口21及び出金口33よりも下方側であって収納庫28よりも上方側に配置され、かつ正貨と識別されて下方に落下された硬貨を一時保留する第1の一時保留庫24aと、収納庫28に並設され、かつ第1の一時保留庫24aから下方に落下された硬貨を一時保留する第2の一時保留庫24bとを備えている。
【選択図】図4
特許請求の範囲【請求項１】
入金口より入金された硬貨の真偽及び金種を識別し、正貨と識別された硬貨を下方に落下させて一時保留部に一時保留した後に金種毎に複数の収納庫に収納する一方、出金指令によって任意の収納庫から繰り出された硬貨を出金搬送部にて搬送させた後にリフトアップ部により上方に搬送させて出金口より出金させる硬貨処理装置であって、
前記一時保留部は、

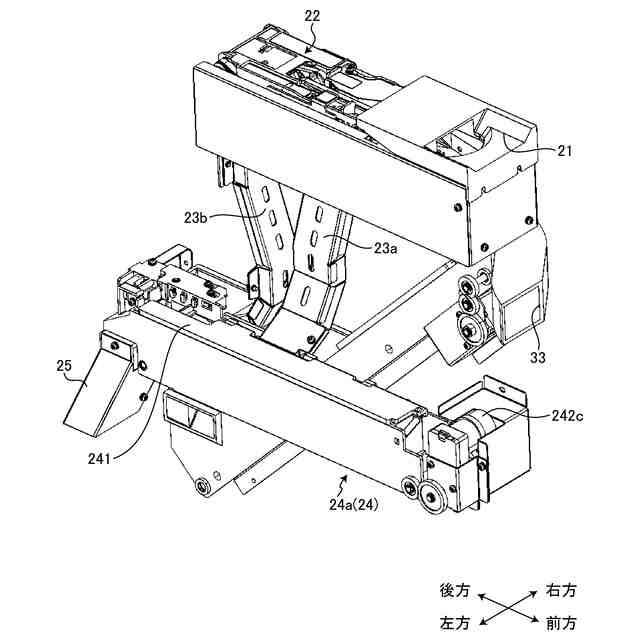

前記入金口及び前記出金口よりも下方側であって前記収納庫よりも上方側に配置され、かつ正貨と識別されて下方に落下された硬貨を一時保留する第１の一時保留庫と、
前記収納庫に並設され、かつ前記第１の一時保留庫から下方に落下された硬貨を一時保留する第２の一時保留庫と
を備えたことを特徴とする硬貨処理装置。
続きを表示（約 710 文字）【請求項２】

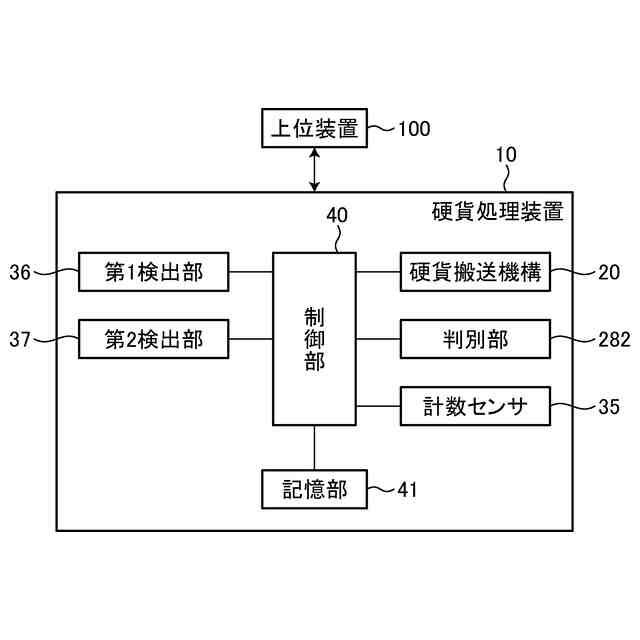

入金指令が与えられた場合には、前記第１の一時保留庫に一時保留された硬貨を前記第２の一時保留庫に搬送させる一方、返金指令が与えられた場合には、前記第１の一時保留庫に一時保留された硬貨を前記リフトアップ部に搬送させて前記出金口より返金させる制御部を備えたことを特徴とする請求項１に記載の硬貨処理装置。
【請求項３】
前記制御部は、各収納庫に収納された硬貨の枚数を計測する精査指令が与えられた場合に、精査対象の収納庫から繰り出された硬貨を前記第２の一時保留庫に一時的に保留し、前記第２の一時保留庫に保留された硬貨を再度収納庫に計数しつつ収納させることを特徴とする請求項２に記載の硬貨処理装置。
【請求項４】

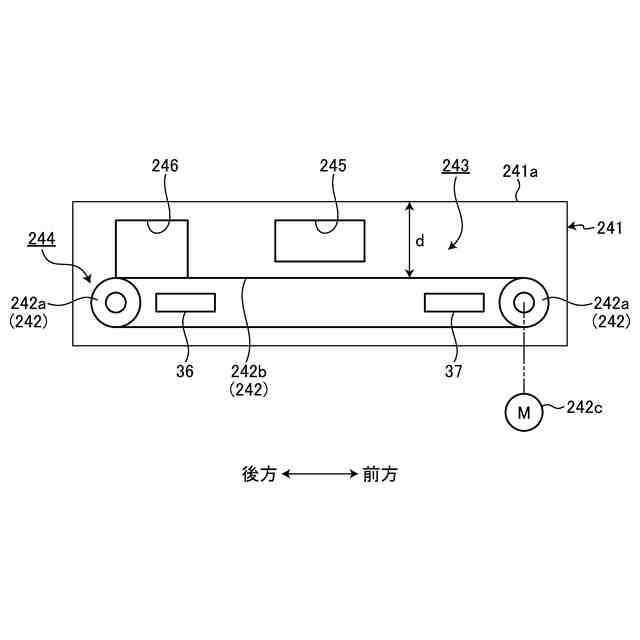

前記第１の一時保留庫における硬貨通路は、高さ寸法が最も外径の小さい硬貨の外径よりも小さいことを特徴とする請求項２に記載の硬貨処理装置。
【請求項５】
前記第１の一時保留庫は、
正回転駆動する場合に一時保留する硬貨を前記硬貨通路の出口に向けて搬送する一方、逆回転駆動する場合に一時保留する硬貨を前記出口から離隔するよう搬送する搬送機構と、
前記硬貨通路の出口に近接する個所に配設され、該個所における硬貨の有無を検出する第１検出部と、
前記硬貨通路の出口から離隔する個所に配設され、該個所における硬貨の有無を検出する第２検出部と
を備え、
前記制御部は、前記搬送機構を正回転駆動及び逆回転駆動させることにより、前記第１の一時保留庫における残留硬貨の有無を判定することを特徴とする請求項４に記載の硬貨処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、硬貨処理装置に関し、より詳細には釣銭機として適用される硬貨処理装置に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、釣銭機として適用される硬貨処理装置は、入金口に入金された硬貨を識別し、正貨と識別された硬貨を一時保留部で一時保留した後に振分部にて金種毎に振り分け、金種毎に設けられた収納庫に収納するものである。この硬貨処理装置は、外部の装置等から釣銭払出要求である出金指令が与えられた場合に、要求金額に相当する硬貨を該当する収納庫から繰り出させ、出金搬送部により出金口まで搬送して払い出すものである（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－７１６６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上述したような硬貨処理装置においては、収納庫が金種毎に設けられているので、取り扱い金種が６つの場合、前後方向に沿って６つの収納庫が並設されることとなる。そして、一時保留部が収納庫の前方側に配設されるとともに、その一時保留部よりも前方側に入金口や出金口が設けられている。そのため、硬貨処理装置における奥行き寸法が大きくなってしまうという問題があった。
【０００５】
本発明は、上記実情に鑑みて、奥行き寸法の小型化を図ることができる硬貨処理装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明に係る硬貨処理装置は、入金口より入金された硬貨の真偽及び金種を識別し、正貨と識別された硬貨を下方に落下させて一時保留部に一時保留した後に金種毎に複数の収納庫に収納する一方、出金指令によって任意の収納庫から繰り出された硬貨を出金搬送部にて搬送させた後にリフトアップ部により上方に搬送させて出金口より出金させる硬貨処理装置であって、前記一時保留部は、前記入金口及び前記出金口よりも下方側であって前記収納庫よりも上方側に配置され、かつ正貨と識別されて下方に落下された硬貨を一時保留する第１の一時保留庫と、前記収納庫に並設され、かつ前記第１の一時保留庫から下方に落下された硬貨を一時保留する第２の一時保留庫とを備えたことを特徴とする。
【０００７】
また本発明は、上記硬貨処理装置において、入金指令が与えられた場合には、前記第１の一時保留庫に一時保留された硬貨を前記第２の一時保留庫に搬送させる一方、返金指令が与えられた場合には、前記第１の一時保留庫に一時保留された硬貨を前記リフトアップ部に搬送させて前記出金口より返金させる制御部を備えたことを特徴とする。
【０００８】
また本発明は、上記硬貨処理装置において、前記制御部は、各収納庫に収納された硬貨の枚数を計測する精査指令が与えられた場合に、精査対象の収納庫から繰り出された硬貨を前記第２の一時保留庫に一時的に保留し、前記第２の一時保留庫に保留された硬貨を再度収納庫に計数しつつ収納させることを特徴とする。
【０００９】
また本発明は、上記硬貨処理装置において、前記第１の一時保留庫における硬貨通路は、高さ寸法が最も外径の小さい硬貨の外径よりも小さいことを特徴とする。
【００１０】
また本発明は、上記硬貨処理装置において、前記第１の一時保留庫は、正回転駆動する場合に一時保留する硬貨を前記硬貨通路の出口に向けて搬送する一方、逆回転駆動する場合に一時保留する硬貨を前記出口から離隔するよう搬送する搬送機構と、前記硬貨通路の出口に近接する個所に配設され、該個所における硬貨の有無を検出する第１検出部と、前記硬貨通路の出口から離隔する個所に配設され、該個所における硬貨の有無を検出する第２検出部とを備え、前記制御部は、前記搬送機構を正回転駆動及び逆回転駆動させることにより、前記第１の一時保留庫における残留硬貨の有無を判定することを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
