公開番号2025145988
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046536
出願日2024-03-22
発明の名称電磁接触器
出願人富士電機株式会社
代理人個人,個人
主分類H01H 50/54 20060101AFI20250926BHJP(基本的電気素子)
要約【課題】アークの熱で樹脂製の消弧壁が損傷するのを防止し、消弧壁にアークの通電経路が生成されるのを抑制することで消弧性能の低下を防止する電磁接触器を提供する。
【解決手段】樹脂製の消弧部(消弧ケース40,41)の内部の第1アークA1,A2が引き延ばされる方向を囲むように配置され、第1アークで発生した熱を吸収する第1冷却部材44、45と、消弧部の内部の第2アークA3,A4が引き延ばされる方向を囲むように配置され、第2アークで発生した熱を吸収する第2冷却部材48,49とを備えている。
【選択図】図5
特許請求の範囲【請求項１】
第１及び第２固定接点を有する一対の固定接触子と、前記第１及び第２固定接点に接離可能な第１及び第２可動接点を長手方向の両端に設けた可動接触子と、前記可動接触子を駆動する電磁石ユニットと、前記一対の固定接触子、前記可動接触子及び前記電磁石ユニットを収納する筐体と、を備えた電磁接触器において、
前記筐体の内部に配置され、前記一対の固定接触子及び可動接触子を収納している樹脂製の消弧部と、
前記消弧部に囲まれた空間であり、前記可動接触子の長手方向の一方側及び他方側に設けた第１及び第２アーク消弧空間と、
前記第１固定接点及び前記第１可動接点の間に発生した第１アークを前記第１アーク消弧空間に引き延ばし、前記第２固定接点及び前記第２可動接点の間に発生した第２アークを前記第２アーク消弧空間に引き延ばす、互いに対向配置された第１及び第２アーク消弧用永久磁石と、
前記消弧部の内部の前記第１アークが引き延ばされる方向を囲むように配置され、前記第１アークで発生した熱を吸収する第１冷却部材と、
前記消弧部の内部の前記第２アークが引き延ばされる方向を囲むように配置され、前記第２アークで発生した熱を吸収する第２冷却部材と、を備えていることを特徴とする電磁接触器。
続きを表示（約 770 文字）【請求項２】
前記消弧部は、前記第１固定接点及び前記第１可動接点を囲み、前記可動接触子の長手方向の一方側に配置されたコ字形状の側壁を有する第１消弧ケースと、前記第２固定接点及び前記第２可動接点を囲み、前記可動接触子の長手方向の他方側に配置されたコ字形状の側壁を有する第２消弧ケースと、を備えており、
前記第１アークは前記第１消弧ケースの角部に向って引き延ばされ、前記第２アークは前記第２消弧ケースの角部に向って引き延ばされていることを特徴とする請求項１記載の電磁接触器。
【請求項３】
前記第１消弧ケース及び前記第２消弧ケースの前記角部は、前記電磁石ユニットを収納している前記筐体の内部空間と連通していることを特徴とする請求項２記載の電磁接触器。
【請求項４】
前記第１冷却部材及び前記第２冷却部材は、前記消弧部より熱伝導率が高い絶縁部材であり、
前記第１冷却部材は、前記第１消弧ケースに装着した前記第１アーク消弧用永久磁石が前記第１アークに接触しないように覆った状態で配置され、
前記第２冷却部材は、前記第２消弧ケースに装着した前記第２アーク消弧用永久磁石が前記第２アークに接触しないように覆った状態で配置されていることを特徴とする請求項２又は３記載の電磁接触器。
【請求項５】
前記第１冷却部材は、前記第１消弧ケースが前記第１アークに接触しないように覆った状態で配置され、
前記第２冷却部材は、前記第２消弧ケースが前記第２アークに接触しないように覆った状態で配置されていることを特徴とする請求項４記載の電磁接触器。
【請求項６】
前記筐体に、アーク消弧用ガスが封入されていることを特徴とする請求項１から３の何れか１項に記載の電磁接触器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電磁接触器に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１に記載された密閉型電磁接触器は、一対の固定接触子と可動接触子の間で発生するアークを消弧するため、一対の固定接触子及び可動接触子と可動接触子を駆動する電磁石ユニットを収納する密閉容器に消弧ガスを封入することで消弧スペースを拡大して遮断性能を高めている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１１２５５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１は、一対の固定接触子及び可動接触子を収納する消弧壁は樹脂製なので、アークで発生する熱によって消弧壁が損傷されるおそれがある。そして、損傷した消弧壁に固定接点及び可動接点の溶融によって発生した金属蒸気が付着してアークの通電経路が生成され、消弧性能が低下するおそれがある。
【０００５】
本発明は、アークで発生する熱による樹脂製の消弧壁の損傷を防止し、消弧壁にアークの通電経路が生成されるのを抑制することで消弧性能の低下を防止する電磁接触器を提供することを目的としている。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明に係る電磁接触器は、第１及び第２固定接点を有する一対の固定接触子と、第１及び第２固定接点に接離可能な第１及び第２可動接点を長手方向の両端に設けた可動接触子と、可動接触子を駆動する電磁石ユニットと、一対の固定接触子、可動接触子及び前記電磁石ユニットを収納する筐体と、を備えた電磁接触器において、筐体の内部に配置され、一対の固定接触子及び可動接触子を収納している樹脂製の消弧部と、消弧部に囲まれた空間であり、可動接触子の長手方向の一方側及び他方側に設けた第１及び第２アーク消弧空間と、第１固定接点及び第１可動接点の間に発生した第１アークを第１アーク消弧空間に引き延ばし、第２固定接点及び第２可動接点の間に発生した第２アークを第２アーク消弧空間に引き延ばす、互いに対向配置された第１及び第２アーク消弧用永久磁石と、消弧部の内部の第１アークが引き延ばされる方向を囲むように配置され、第１アークで発生した熱を吸収する第１冷却部材と、消弧部の内部の第２アークが引き延ばされる方向を囲むように配置され、第２アークで発生した熱を吸収する第２冷却部材と、を備えている。
【発明の効果】
【０００７】
本発明の電磁接触器によれば、第１及び第２アークで発生する熱による樹脂製の消弧壁の損傷を防止し、消弧壁にアークの通電経路が生成されるのを抑制することで消弧性能の低下を防止することができる。
【図面の簡単な説明】
【０００８】

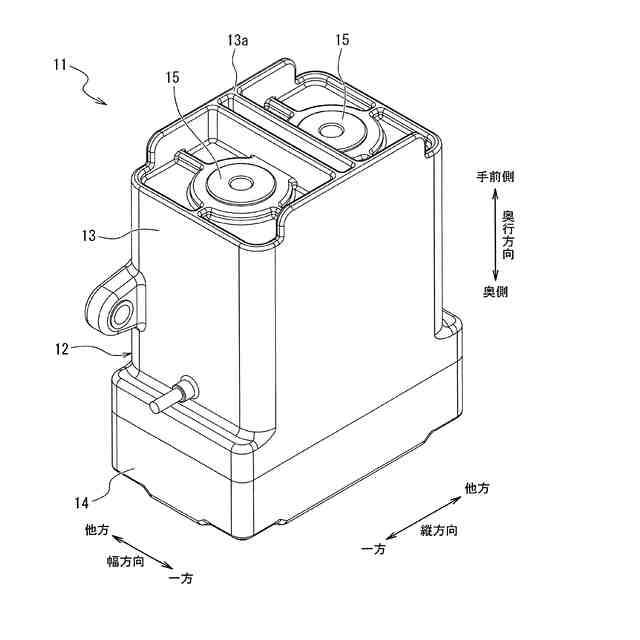

本発明に係る電磁接触器を示す斜視図である。

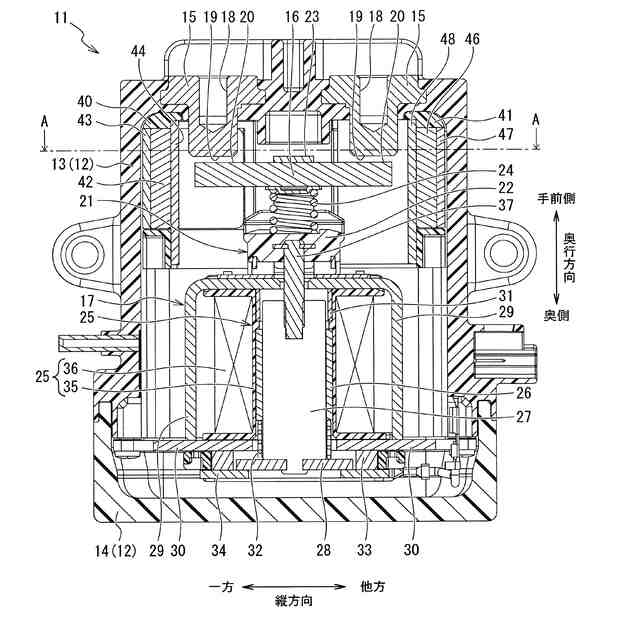

本発明に係る電磁接触器の内部構造を示す断面図である。

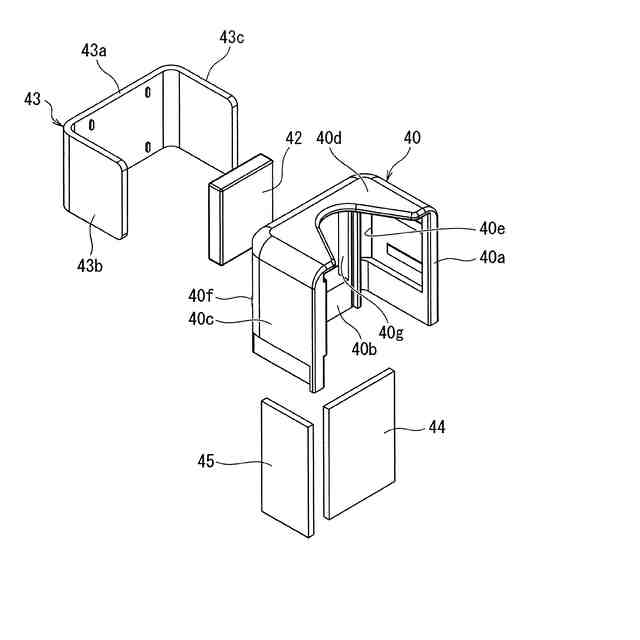

本発明に係る電磁接触器を構成する一方の消弧ケース及び消弧ケースに装着される構成部品を示す斜視図である。

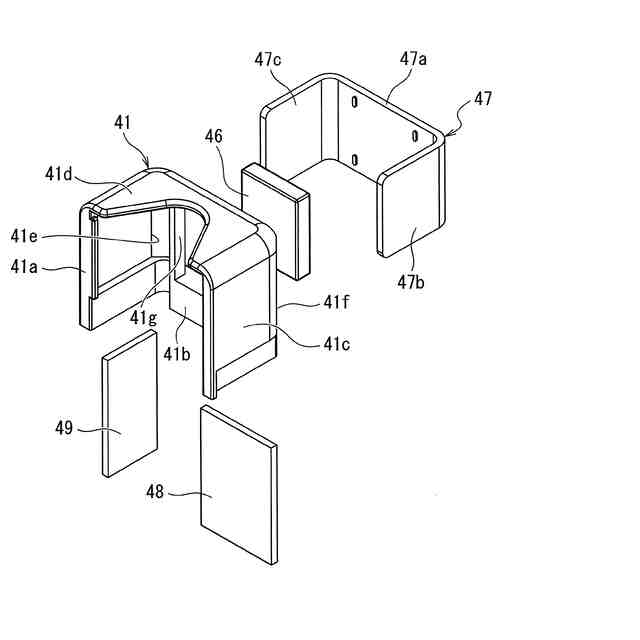

本発明に係る電磁接触器を構成する他方の消弧ケース及び消弧ケースに装着される構成部品を示す斜視図である。

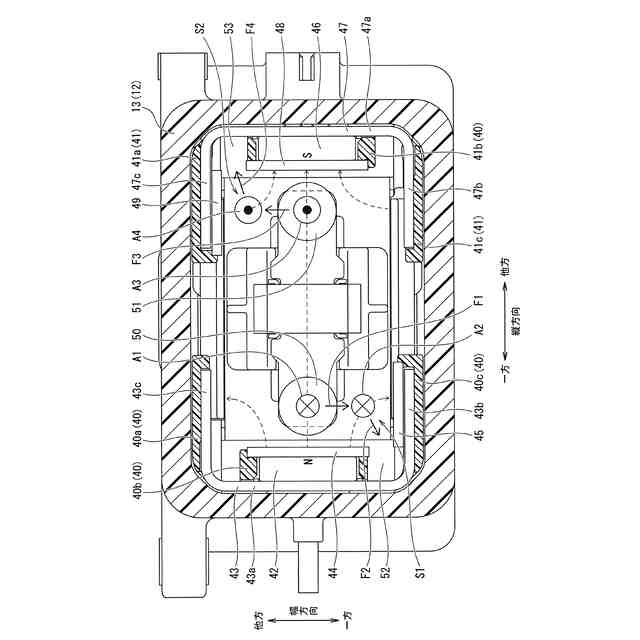

図２におけるＡ－Ａ線矢視図である。
【発明を実施するための形態】
【０００９】
次に、図面を参照して、本発明に係る実施形態を説明する。以下の図面の記載において、同一又は類似の部分には同一又は類似の符号を付している。ただし、図面は模式的なものであり、厚みと平面寸法との関係、各層の厚みの比率等は現実のものとは異なることに留意すべきである。したがって、具体的な厚みや寸法は以下の説明を参酌して判断すべきものである。また、図面相互間においても互いの寸法の関係や比率が異なる部分が含まれていることはもちろんである。
【００１０】
また、以下に示す実施形態は、本発明の技術的思想を具体化するための装置や方法を例示するものであって、本発明の技術的思想は、構成部品の材質、形状、構造、配置等を下記のものに特定するものでない。本発明の技術的思想は、特許請求の範囲に記載された請求項が規定する技術的範囲内において、種々の変更を加えることができる。
（【００１１】以降は省略されています）
