公開番号2025158489
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061069
出願日2024-04-04
発明の名称部分放電測定装置及び部分放電測定方法
出願人富士電機株式会社
代理人個人,個人
主分類G01R 31/14 20060101AFI20251009BHJP(測定;試験)
要約【課題】部分放電音等の部分放電信号に重畳するノイズを除去する効果を向上させること。
【解決手段】ノイズが重畳する部分放電信号を検出し、前記部分放電信号に応じた第1電気信号を出力する第1センサと、前記ノイズを検出し、前記ノイズに応じた第2電気信号を出力する第2センサと、前記第1電気信号と前記第2電気信号との差分を検出し、前記差分に応じた第3電気信号を出力する差分検出部と、を備える、部分放電測定装置。
【選択図】図1
特許請求の範囲【請求項１】
ノイズが重畳する部分放電信号を検出し、前記部分放電信号に応じた第１電気信号を出力する第１センサと、
前記ノイズを検出し、前記ノイズに応じた第２電気信号を出力する第２センサと、
前記第１電気信号と前記第２電気信号との差分を検出し、前記差分に応じた第３電気信号を出力する差分検出部と、を備える、部分放電測定装置。
続きを表示（約 940 文字）【請求項２】
前記第２センサは、前記ノイズを受ける第２受波板と、前記第２受波板で受けた前記ノイズを前記第２電気信号に変換する第２変換部と、を含む、請求項１に記載の部分放電測定装置。
【請求項３】
前記第２変換部は、前記第２受波板で受けた前記ノイズを前記第２電気信号に変換するコンデンサ又は抵抗を含む、請求項２に記載の部分放電測定装置。
【請求項４】
前記第１センサは、前記部分放電信号を受ける第１受波板と、前記第１受波板で受けた前記部分放電信号を前記第１電気信号に変換する第１変換部と、を含み、
前記第２変換部のインピーダンスは、前記第１変換部のインピーダンスと同じである、請求項３に記載の部分放電測定装置。
【請求項５】
前記第１受波板は、前記部分放電信号である部分放電音を受け、
前記第１変換部は、前記第１受波板で受けた前記部分放電音を前記第１電気信号に変換する圧電素子を含み、
前記第２変換部のインピーダンスは、前記圧電素子のインピーダンスと同じである、請求項４に記載の部分放電測定装置。
【請求項６】
前記差分検出部は、
前記第１電気信号を増幅する第１アンプと、
前記第２電気信号を増幅する第２アンプと、
前記第１アンプの出力信号が入力される第１ディスクリミネータと、
前記第２アンプの出力信号が入力される第２ディスクリミネータと、を含み、
前記差分は、前記第１ディスクリミネータの出力信号と前記第２ディスクリミネータの出力信号との差分である、請求項１から５のいずれか一項に記載の部分放電測定装置。
【請求項７】
前記差分検出部は、前記差分を検出し、前記第３電気信号に応じた波形を表示するオシロスコープを含む、請求項６に記載の部分放電測定装置。
【請求項８】
ノイズが重畳する部分放電信号を検出する第１センサから前記部分放電信号に応じて出力される第１電気信号と、前記ノイズを検出する第２センサから前記ノイズに応じて出力される第２電気信号との差分を検出し、前記差分に応じた第３電気信号を出力する、部分放電測定方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、部分放電測定装置及び部分放電測定方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、ＡＥセンサで検出した部分放電による音波の信号を二分配し、分配された一方の信号を信号用フィルタに入力し、分配された他方の信号をノイズ用フィルタに入力する部分放電検出装置が知られている。この部分放電検出装置は、信号用フィルタの出力信号とノイズ用フィルタの出力信号との差分を演算し、放電による信号のみを出力する（例えば、特許文献１参照）。
【０００３】
また、検査対象物の外面に装着される音響センサで検出された第１の測定信号にローパスフィルタを適用することで第２の測定信号を取得し、第２の測定信号から検査対象物の機械振動に起因するノイズ成分を除去することで第３の測定信号を取得し、第３の測定信号の時間波形に基づいて検査対象物での部分放電の発生の有無を判断する方法が知られている（例えば、特許文献２参照）。
【先行技術文献】
【特許文献】
【０００４】
特開平８－３２０３５６号公報
特開２０１５－１１４１８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
部分放電により発生する部分放電音等の部分放電信号を検出することで、部分放電の発生を間接的に測定できる。しかしながら、従来の技術では、部分放電信号に重畳するノイズを部分放電信号から除去することが難しい場合がある。
【０００６】
本開示は、部分放電音等の部分放電信号に重畳するノイズを除去する効果を向上させることを課題とする。
【課題を解決するための手段】
【０００７】
本開示に係る部分放電測定装置は、
ノイズが重畳する部分放電信号を検出し、前記部分放電信号に応じた第１電気信号を出力する第１センサと、
前記ノイズを検出し、前記ノイズに応じた第２電気信号を出力する第２センサと、
前記第１電気信号と前記第２電気信号との差分を検出し、前記差分に応じた第３電気信号を出力する差分検出部と、を備える。
【発明の効果】
【０００８】
本開示によれば、部分放電音等の部分放電信号に重畳するノイズを除去する効果を向上させることができる。
【図面の簡単な説明】
【０００９】
第１実施形態に係る部分放電測定装置の一構成例を示す図である。

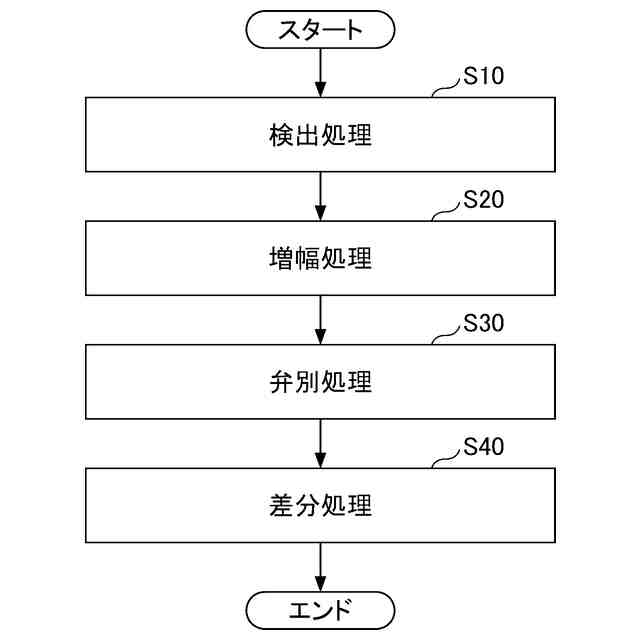

部分放電測定方法の一例を示すフローチャートである。

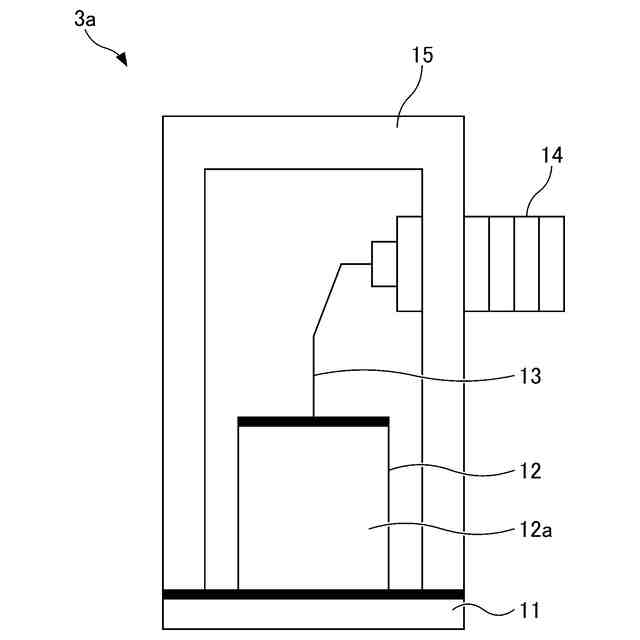

第１センサの一構成例を示す図である。

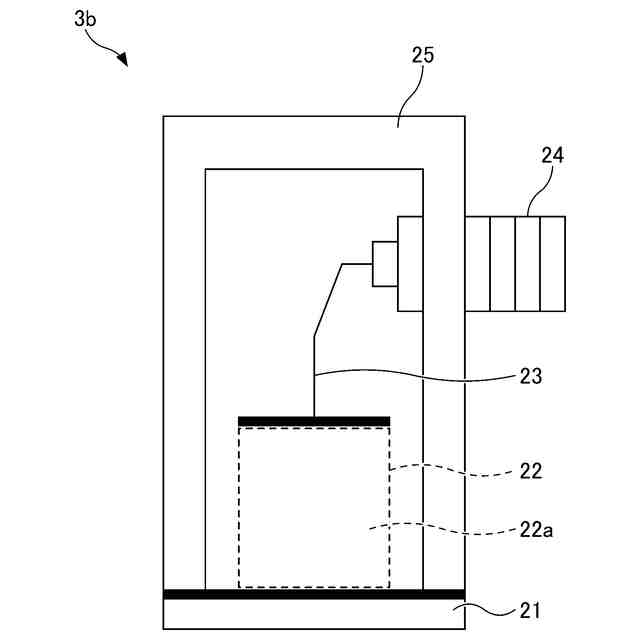

第２センサの一構成例を示す図である。
【発明を実施するための形態】
【００１０】
以下、実施形態を説明する。
（【００１１】以降は省略されています）
