公開番号2025145979
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046525
出願日2024-03-22
発明の名称半導体装置
出願人富士電機株式会社
代理人弁理士法人扶桑国際特許事務所
主分類H01L 25/07 20060101AFI20250926BHJP(基本的電気素子)
要約【課題】半導体装置の小型化を妨げずに検出素子が設けられる。

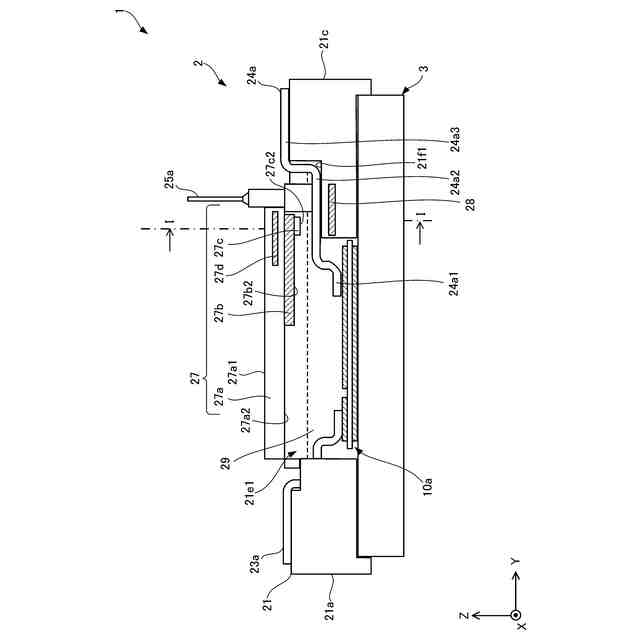

【解決手段】W相出力端子24aは、枠部21の一部からユニット収納部21e1に延伸する配線部24a2と配線部24a2の枠部21の反対側の端部に一体的に接続され、配線板に接続する内部接合部24a1とを含む。検出素子27cは、W相出力端子24aの配線部24a2の上面に隙間を空けて対向して設けられている。さらに、ケース20の上側から設けられ、ユニット収納部21e1を覆う収納蓋27をさらに有している。検出素子27cは、収納蓋27の蓋部材27aの内面27a2に設けられている。
【選択図】図6
特許請求の範囲【請求項１】
導電板と、
前記導電板の主面が上側を向いて前記導電板を収納する収納領域を取り囲む枠部と、前記枠部に設けられた外部端子とを備え、前記外部端子は、前記枠部の一部から前記収納領域に延伸する配線部と前記配線部の前記枠部の反対側の端部に一体的に接続され、前記導電板に接合する内端部とを含むケースと、

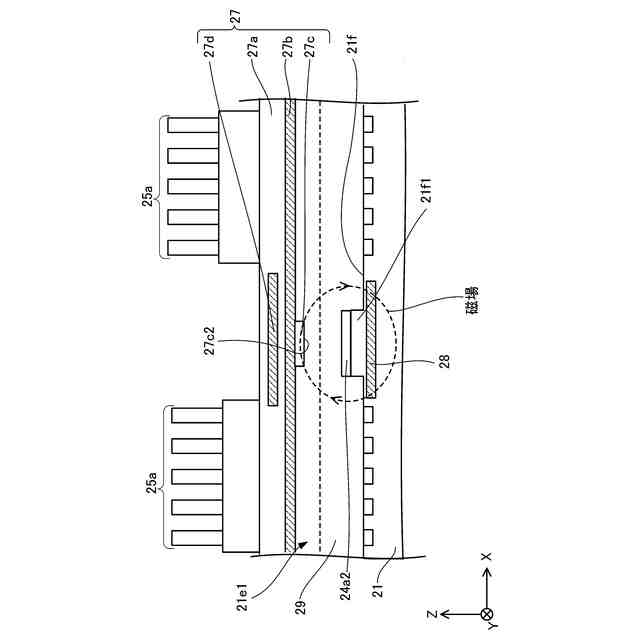

前記外部端子の前記配線部の上面に隙間を空けて対向して設けられた検出素子と、
を含む半導体装置。
続きを表示（約 760 文字）【請求項２】

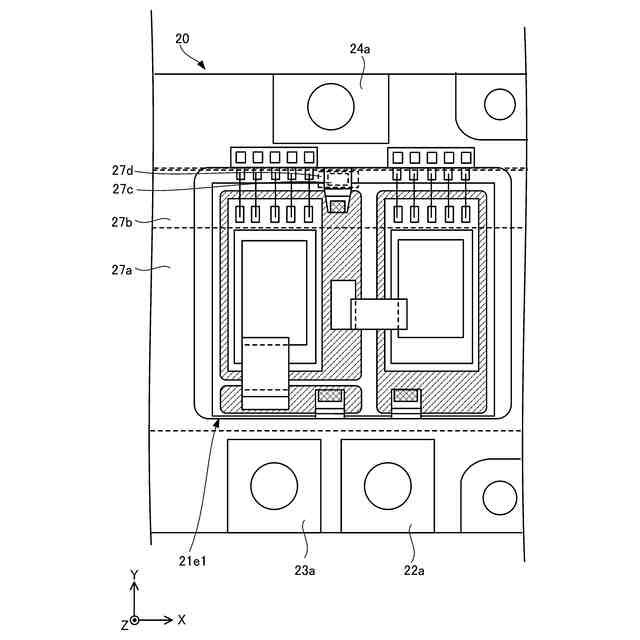

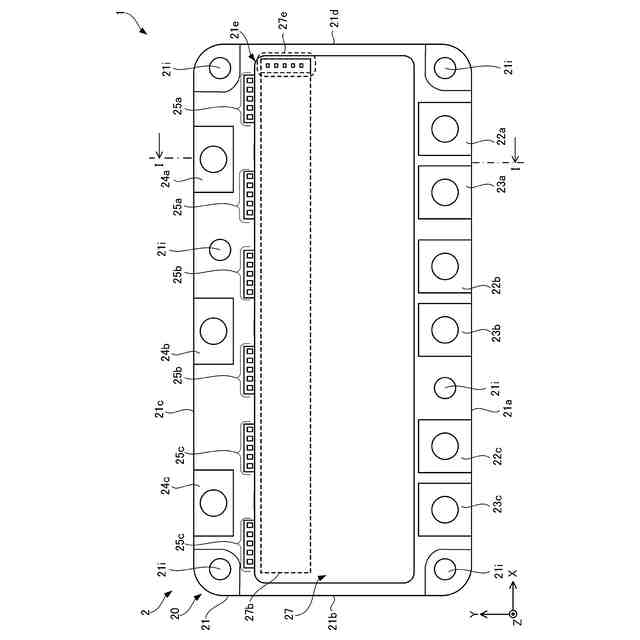

前記ケースの上側から設けられ、前記収納領域を覆う収納蓋をさらに有し、
前記検出素子は前記収納蓋に設けられている、
請求項１に記載の半導体装置。
【請求項３】
前記収納蓋は、前記配線部に対向する配線基板を備え、
前記配線基板は前記配線部に対向する側に前記検出素子が設けられている、
請求項２に記載の半導体装置。
【請求項４】
前記配線基板は、前記収納蓋の前記配線部に対向する内面に設けられている、
請求項３に記載の半導体装置。
【請求項５】
前記配線基板は、前記検出素子を露出して前記収納蓋に包含されている、
請求項３に記載の半導体装置。
【請求項６】
前記収納蓋は、前記配線基板を挟んで、前記検出素子に対向する金属により構成された上側遮蔽板を含んでいる、
請求項３に記載の半導体装置。
【請求項７】
前記収納蓋は、前記収納蓋の前記収納領域に対向する内面の反対側の外面に設けられ、前記収納蓋を通って前記配線基板に電気的に接続された検出出力端子を含む、
請求項３に記載の半導体装置。
【請求項８】
前記ケースは、前記配線部を挟んで、前記検出素子に対向する金属により構成された下側遮蔽板を含んでいる、
請求項４に記載の半導体装置。
【請求項９】
前記検出素子は、導電層を含み、前記導電層の主面が前記外部端子の前記配線部の上面に対向している、
請求項１に記載の半導体装置。
【請求項１０】
前記検出素子は、磁気抵抗センサである、
請求項９に記載の半導体装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、半導体装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
半導体装置では、様々な特性を検出するための各種センサを含んでいる（例えば、特許文献１を参照）。例えば、出力される電流を検出するセンサを含んでいる（例えば、特許文献２，３を参照）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２１／１５１９４９号
特開２０１８－１２１４１８号公報
特開２０１７－１６８７２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、小型化を妨げずに検出素子が設けられた半導体装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の一観点によれば、導電板と、前記導電板の主面が上側を向いて前記導電板を収納する収納領域を取り囲む枠部と、前記枠部に設けられた外部端子とを備え、前記外部端子は、前記枠部の一部から前記収納領域に延伸する配線部と前記配線部の前記枠部の反対側の端部に一体的に接続され、前記導電板に接合する内端部とを含むケースと、前記外部端子の前記配線部の上面に隙間を空けて対向して設けられた検出素子と、を含む半導体装置を提供する。
【０００６】
また、前記ケースの上側から設けられ、前記収納領域を覆う収納蓋をさらに有し、前記検出素子は前記収納蓋に設けられてよい。
また、前記収納蓋は、前記配線部に対向する配線基板を備え、前記配線基板は前記配線部に対向する側に前記検出素子が設けられてよい。
【０００７】
また、前記配線基板は、前記収納蓋の前記配線部に対向する内面に設けられてよい。
また、前記配線基板は、前記検出素子を露出して前記収納蓋に包含されてよい。
また、前記収納蓋は、前記配線基板を挟んで、前記検出素子に対向する金属により構成された上側遮蔽板を含んでよい。
【０００８】
また、前記収納蓋は、前記収納蓋の前記収納領域に対向する内面の反対側の外面に設けられ、前記収納蓋を通って前記配線基板に電気的に接続された検出出力端子を含んでよい。
【０００９】
また、前記ケースは、前記配線部を挟んで、前記検出素子に対向する金属により構成された下側遮蔽板を含んでよい。
また、前記検出素子は、導電層を含み、前記導電層の主面が前記外部端子の前記配線部の上面に対向してよい。
【００１０】
また、前記検出素子は、磁気抵抗センサであってよい。
また、前記検出素子は、巨大磁気抵抗センサであってよい。

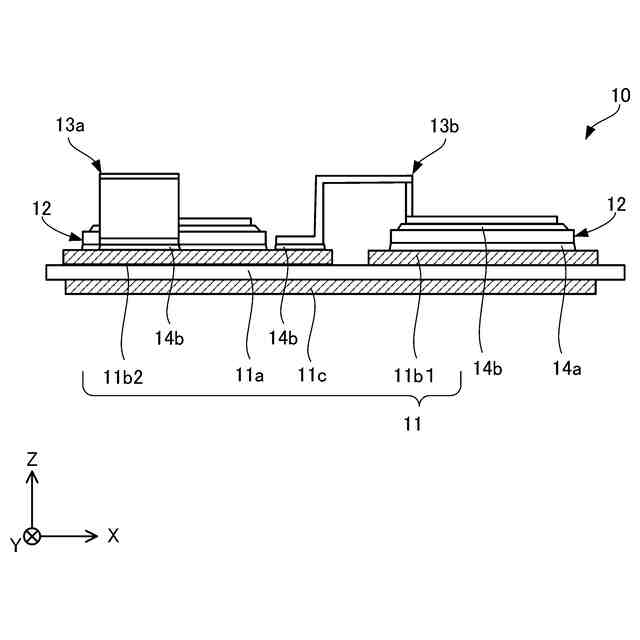

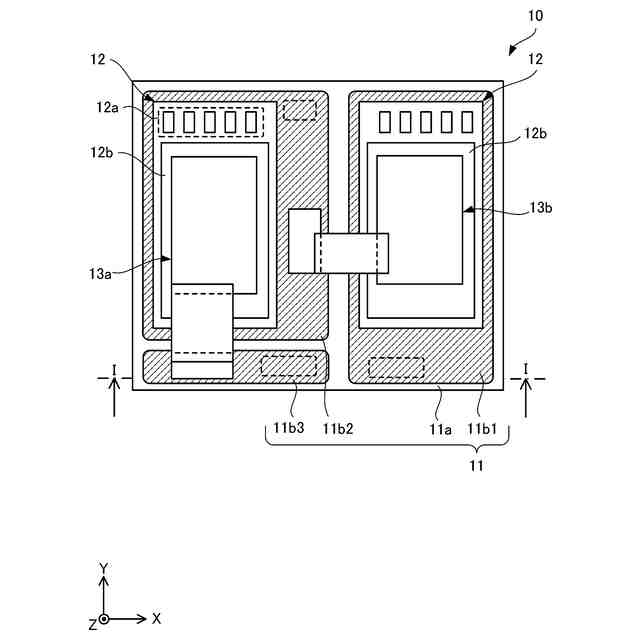

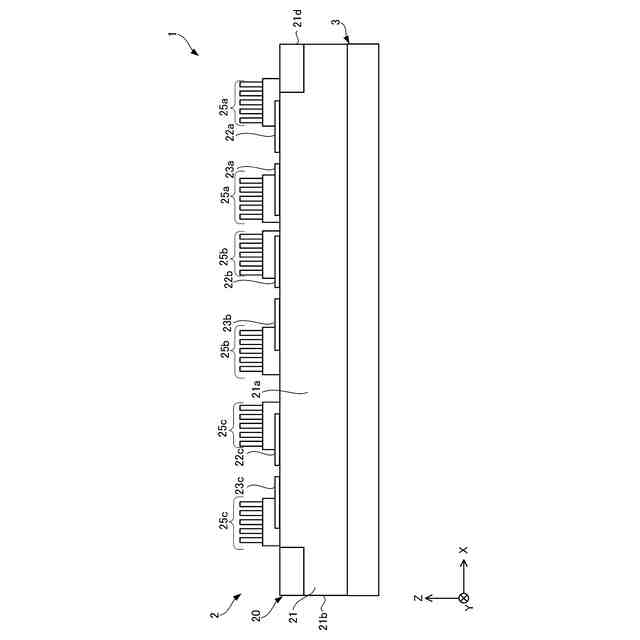

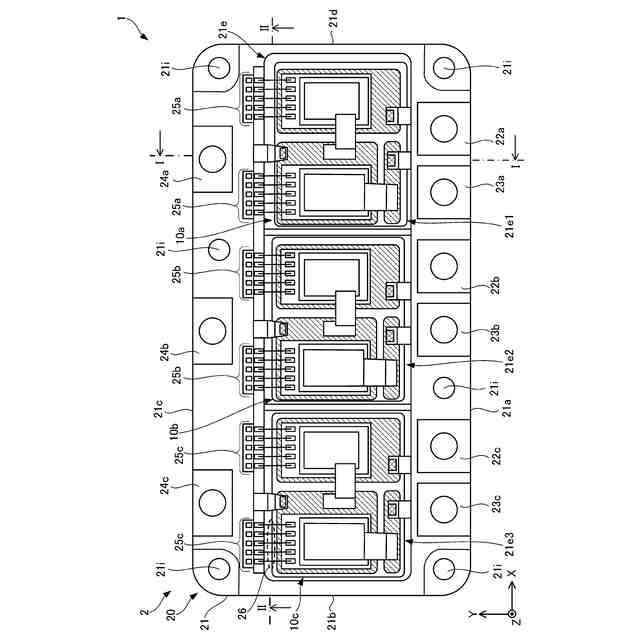

また、前記収納領域に収納され、前記導電板を上部に含む絶縁回路基板と、前記絶縁回路基板の上部に設けられ、前記導電板に電気的に接続される主電極を含む半導体チップと、をさらに含んでよい。
（【００１１】以降は省略されています）
