公開番号2025173700
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024079387
出願日2024-05-15
発明の名称制御システムおよび電力システム
出願人富士電機株式会社
代理人弁理士法人旺知国際特許事務所
主分類H02J 3/38 20060101AFI20251120BHJP(電力の発電,変換,配電)
要約【課題】発電設備と蓄電設備とを利用して合成点に電力を供給する電力システムにおいて発電設備の発電電力を有効に利用する。
【解決手段】制御システム30は、再生可能エネルギーを利用して発電可能な第1発電設備21と、再生可能エネルギーを利用して発電可能な第2発電設備22と、電力の充電および放電が可能な蓄電設備23とにより合成点11に電力を供給する発電システム20を制御するシステムであって、合成点11における出力制限値Lと、第1発電設備21による発電電力の電力値P1と、蓄電設備23における動作制限値Cとに応じて、第1発電設備21と第2発電設備22と蓄電設備23とにより合成点11に供給される合計電力が出力制限値Lを超過しないように、第2発電設備22による発電電力の上限値Zを設定する。
【選択図】図1
特許請求の範囲【請求項１】
再生可能エネルギーを利用して発電可能な第１発電設備と、
再生可能エネルギーを利用して発電可能な第２発電設備と、
電力の充電および放電が可能な蓄電設備と
により合成点に電力を供給する発電システムを制御するシステムであって、
前記合成点における出力制限値と、前記第１発電設備による発電電力の電力値と、前記蓄電設備における動作制限値とに応じて、前記第１発電設備と前記第２発電設備と前記蓄電設備とにより前記合成点に供給される合計電力が前記出力制限値を超過しないように、前記第２発電設備による発電電力の上限値を設定する設定処理部
を具備する制御システム。
続きを表示（約 800 文字）【請求項２】
前記設定処理部は、前記出力制限値が第１値である場合における前記上限値が、前記出力制限値が前記第１値を上回る第２値である場合における前記上限値を下回るように、前記上限値を設定する
請求項１の制御システム。
【請求項３】
前記設定処理部は、前記第１発電設備による発電電力の電力値が第１値である場合における前記上限値が、前記第１発電設備による発電電力の電力値が前記第１値を上回る第２値である場合における前記上限値を上回るように、前記上限値を設定する
請求項１の制御システム。
【請求項４】
前記設定処理部は、前記動作制限値が示す充電容量が第１値である場合における前記上限値が、前記充電容量が前記第１値を上回る第２値である場合における前記上限値を下回るように、前記上限値を設定する
請求項１の制御システム。
【請求項５】
前記設定処理部は、前記第１発電設備による発電電力の電力値と、前記蓄電設備における動作制限値とを、前記出力制限値から差引くことで、前記上限値を設定する
請求項１から請求項４の何れかの制御システム。
【請求項６】
合成点に電力を供給する電力システムであって、
再生可能エネルギーを利用して発電可能な第１発電設備と、
再生可能エネルギーを利用して発電可能な第２発電設備と、
電力の充電および放電が可能な蓄電設備と、
前記合成点における出力制限値と、前記第１発電設備による発電電力の電力値と、前記蓄電設備における動作制限値とに応じて、前記第１発電設備と前記第２発電設備と前記蓄電設備とにより前記合成点に供給される合計電力が前記出力制限値を超過しないように、前記第２発電設備による発電電力の上限値を設定する制御システムと
を具備する電力システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電力を制御する技術に関する
続きを表示（約 2,000 文字）【背景技術】
【０００２】
例えば太陽光エネルギーまたは風力エネルギー等の再生可能エネルギーを利用して電力系統の合成点（例えば連系点）に電力を供給する各種の技術が従来から提案されている（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特許第６１０５１３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
合成点に対する電力の供給には、発電設備に加えて蓄電設備が利用される。発電設備に加えて蓄電設備を利用して合成点に電力を供給するシステムにおいては、合成点における電力の制限値の範囲内で充分な電力を供給することが要求される。以上の事情を考慮して、本開示のひとつの態様は、発電設備と蓄電設備とを利用して合成点に電力を供給する電力システムにおいて発電設備の発電電力を有効に利用することを目的とする。
【課題を解決するための手段】
【０００５】
以上の課題を解決するために、本開示のひとつの態様に係る制御システムは、再生可能エネルギーを利用して発電可能な第１発電設備と、再生可能エネルギーを利用して発電可能な第２発電設備と、電力の充電および放電が可能な蓄電設備とにより合成点に電力を供給する発電システムを制御するシステムであって、前記合成点における出力制限値と、前記第１発電設備による発電電力の電力値と、前記蓄電設備における動作制限値とに応じて、前記第１発電設備と前記第２発電設備と前記蓄電設備とにより前記合成点に供給される合計電力が前記出力制限値を超過しないように、前記第２発電設備による発電電力の上限値を設定する設定処理部を具備する。
【０００６】
本開示のひとつの態様に係る電力システムは、合成点に電力を供給する電力システムであって、再生可能エネルギーを利用して発電可能な第１発電設備と、再生可能エネルギーを利用して発電可能な第２発電設備と、電力の充電および放電が可能な蓄電設備と、前記合成点における出力制限値と、前記第１発電設備による発電電力の電力値と、前記蓄電設備における動作制限値とに応じて、前記第１発電設備と前記第２発電設備と前記蓄電設備とにより前記合成点に供給される合計電力が前記出力制限値を超過しないように、前記第２発電設備による発電電力の上限値を設定する制御システムとを具備する。
【図面の簡単な説明】
【０００７】

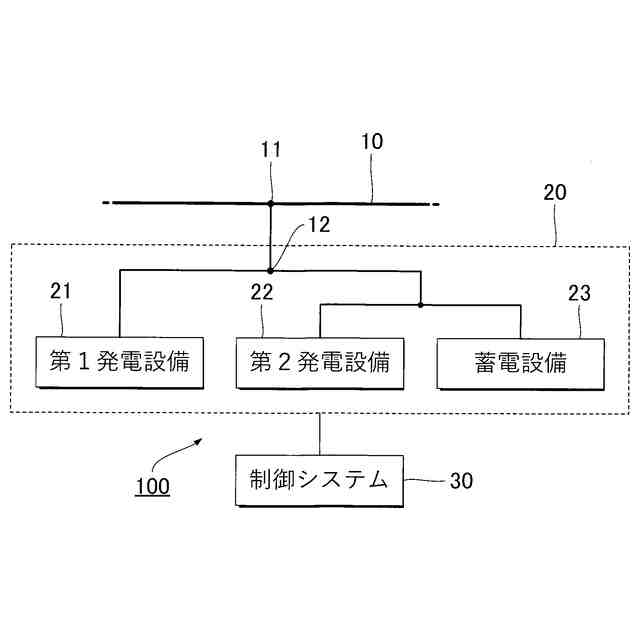

実施形態における電力システムの構成を例示するブロック図である。

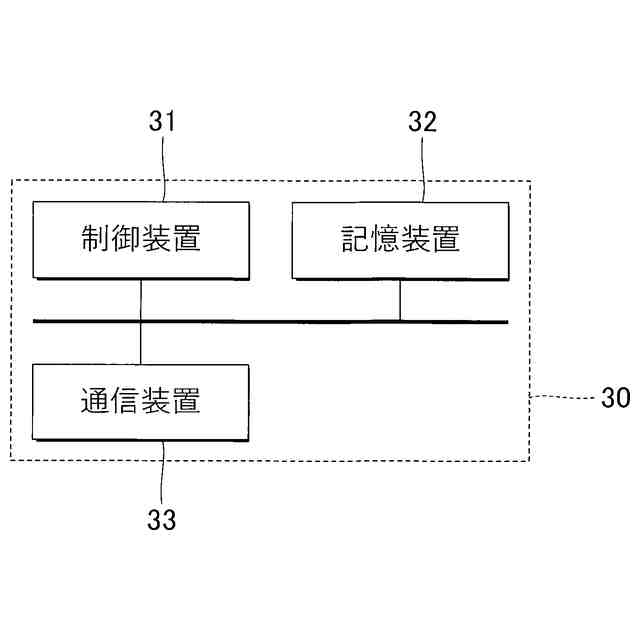

制御システムの構成を例示するブロック図である。
制御システムの機能的な構成を例示するブロック図である。

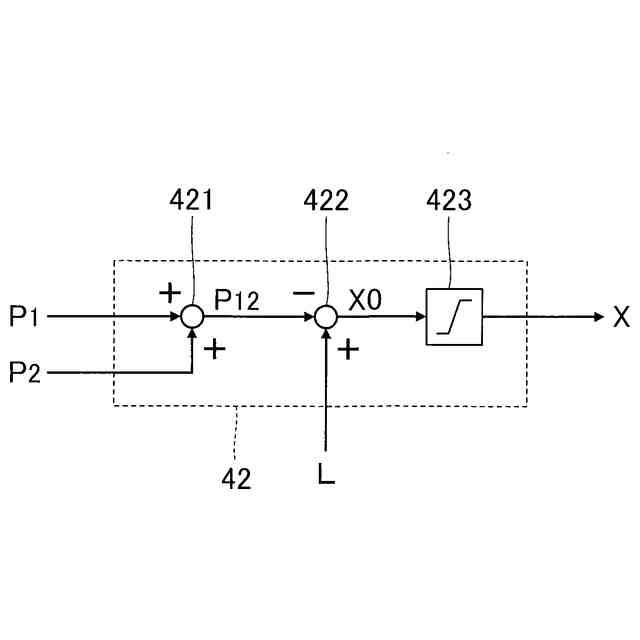

動作制御部の機能に関する説明図である。

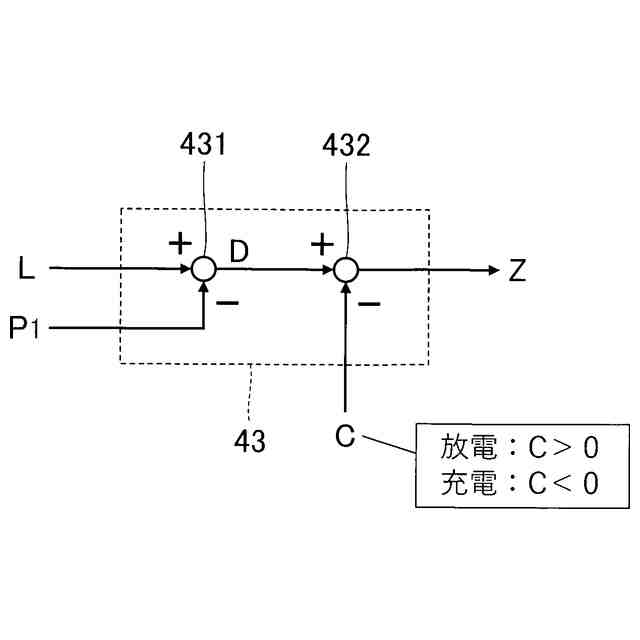

設定処理部の機能に関する説明図である。
第１電力値と第２電力値と動作制限値との関係を表すグラフである。
出力制限値と発電上限値との関係に関する説明図である。

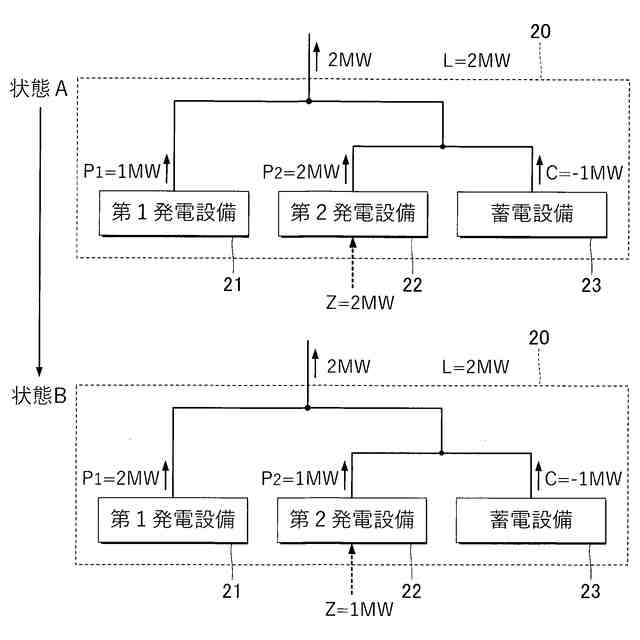

発電上限値が変化する状況の具体例である。
制御処理の具体的な手順を例示するフローチャートである。
実施形態の効果の説明図である。
実施形態の効果の説明図である。
変形例における動作制御部の機能に関する説明図である。
【発明を実施するための形態】
【０００８】
本開示を実施するための形態について図面を参照して説明する。なお、以下に説明する形態は、本開示を実施する場合に想定される例示的な一形態である。したがって、本開示の範囲は、以下に例示する形態には限定されない。
【０００９】
Ａ：実施形態
図１は、本開示のひとつの実施形態に係る電力システム１００の構成を例示するブロック図である。電力システム１００は、電力系統１０との間で電力（交流電力）を授受するシステムである。電力系統１０は、例えば、火力発電所または原子力発電所等の発電設備（図示略）により生成された電力を、事業設備または一般家庭等の需要家に供給するための配電系統または送電系統である。
【００１０】
図１に例示される通り、電力システム１００は、発電システム２０と制御システム３０とを具備する。発電システム２０は、電力系統１０に対して電力を供給する設備であり、連系点１１において電力系統１０に接続される。なお、実際には電力システム１００と連系点１１との間に変圧器等の電力設備が設置されるが、図１においては便宜的に図示が省略されている。制御システム３０は、発電システム２０による電力の供給を制御するコンピュータシステムである。制御システム３０は、例えば専用線等の通信網（図示略）を介して発電システム２０と通信可能である。
（【００１１】以降は省略されています）
