公開番号2025145990
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046539
出願日2024-03-22
発明の名称電磁接触器
出願人富士電機株式会社
代理人個人,個人
主分類H01H 50/14 20060101AFI20250926BHJP(基本的電気素子)
要約【課題】外部端子にねじ締結する際の固定接触子の高精度の位置決めと、固定接触子の回転防止とを確実に行うことができる電磁接触器を提供する。
【解決手段】一対の固定接触子31及び可動接触子32と電磁石ユニット22とを収納する合成樹脂製の筐体13を備えている。一対の固定接触子は、外部端子60,61にねじ締結されるねじ穴35を外部に露出した状態で筐体に一体化されている。一対の固定接触子に突起部36が形成されているとともに、筐体に、突起部に嵌合する凹部39が形成されている。
【選択図】図2
特許請求の範囲【請求項１】
固定接点を有する一対の固定接触子と、
前記一対の固定接触子の前記固定接点に接離可能な一対の可動接点を有する可動接触子と、
前記可動接触子を駆動する電磁石ユニットと、
前記一対の固定接触子及び前記可動接触子と前記電磁石ユニットとを収納する合成樹脂製の筐体と、を備えており、
前記一対の固定接触子は、外部端子にねじ締結されるねじ穴を外部に露出した状態で前記筐体に一体化されており、
一体化されている前記一対の固定接触子及び前記筐体の一方に突起部が形成されているとともに、前記一対の固定接触子及び前記筐体の他方に、前記突起部に嵌合する凹部が形成されていることを特徴とする電磁接触器。
続きを表示（約 530 文字）【請求項２】
固定接点を有する一対の固定接触子と、
前記一対の固定接触子の前記固定接点に接離可能な一対の可動接点を有する可動接触子と、
前記可動接触子を駆動する電磁石ユニットと、
前記一対の固定接触子及び前記可動接触子と前記電磁石ユニットとを収納する合成樹脂製の筐体と、を備えており、
前記一対の固定接触子は、外部端子にねじ締結されるねじ穴を外部に露出した状態で前記筐体に一体化されており、
一体化されている前記一対の固定接触子及び前記筐体の一方に、２箇所以上の第１突起部及び第１凹部が形成されているとともに、前記一対の固定接触子及び前記筐体の他方に、前記第１突起部及び前記第１凹部に嵌合する２箇所以上の第２凹部及び第２突起部が形成されていることを特徴とする電磁接触器。
【請求項３】
前記筐体にはアーク消弧用ガスが封入されており、
前記一対の固定接触子は、インサート成形によって前記筐体に一体化されていることを特徴とする請求項１又は２記載の電磁接触器。
【請求項４】
前記一対の固定接触子には、化学エッチングによる表面処理が施されていることを特徴とする請求項３記載の電磁接触器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電磁接触器に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１の電磁接触器は、筐体に配置した固定接触子と外部端子とをねじ締結する際に、固定接触子に螺合する六角形状のねじ受け部材を筐体内部に設けることで、固定接触子が筐体に対して回転するのを防止している。
【０００３】
また、特許文献２の電磁接触器は、筐体と固定接触子とをねじ締結する際に、筐体に設けた収容凹部に、雄ねじに螺合するナットが収納されているが、収容凹部に設けた複数の突起がナットを押圧することで、雄ねじの中心がずれるのを防止している。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－４８０２６号公報（図７）
特開２０２３－５１３４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１は、外部端子とねじ締結する際の固定接触子の回転を防止のため、筐体内部にねじ受け部材を配置する必要があり、部品点数が多くなることで製造コストが増大する。
【０００６】
特許文献２も、筐体に固定接触子を高精度に位置決めするために、収容凹部に複数の突起を設けるといった複雑な製造工程が必要であり、製造コストの面で問題がある。
【０００７】
本発明は、部品点数を減らし、複雑な製造工程を無くして製造コストの低減化を図りながら、外部端子にねじ締結する際の固定接触子の高精度の位置決めと、固定接触子の回転防止とを確実に行うことができる電磁接触器を提供することを目的としている。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、本発明の電磁接触器は、固定接点を有する一対の固定接触子と、一対の固定接触子の固定接点に接離可能な一対の可動接点を有する可動接触子と、可動接触子を駆動する電磁石ユニットと、一対の固定接触子及び可動接触子と電磁石ユニットとを収納する合成樹脂製の筐体と、を備えており、一対の固定接触子は、外部端子にねじ締結されるねじ穴を外部に露出した状態で筐体に一体化されており、一体化されている一対の固定接触子及び筐体の一方に突起部が形成されているとともに、一対の固定接触子及び筐体の他方に、突起部に嵌合する凹部が形成されている。
【発明の効果】
【０００９】
本発明の電磁接触器によれば、部品点数を減らし、複雑な製造工程を無くして製造コストの低減化を図りながら外部端子にねじ締結する際の固定接触子の高精度の位置決めと、固定接触子の回転防止とを確実に行うことができる。
【図面の簡単な説明】
【００１０】

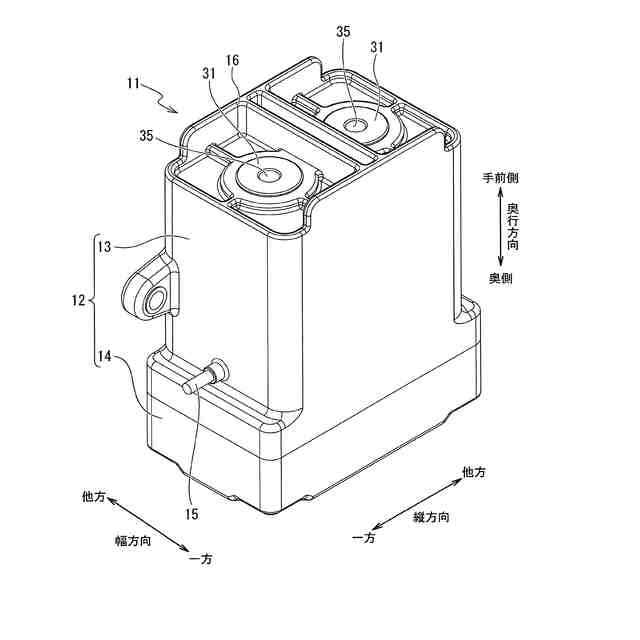

本発明に係る電磁接触器を示す斜視図である。

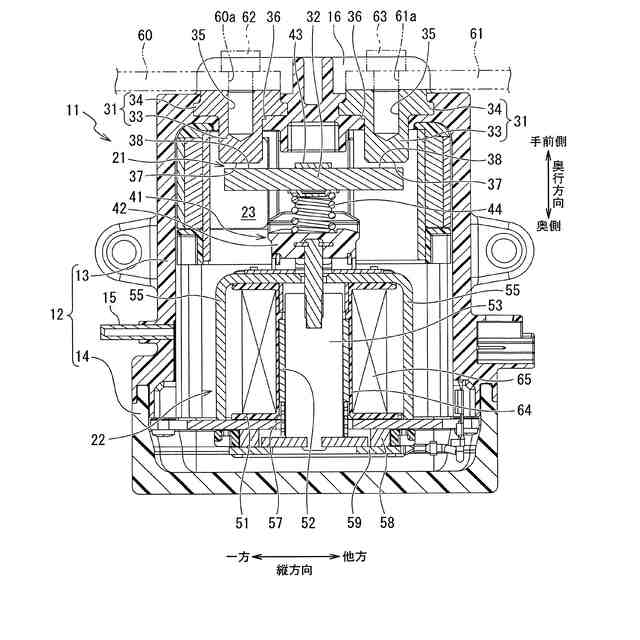

本発明に係る電磁接触器の内部構造を示す断面図である。

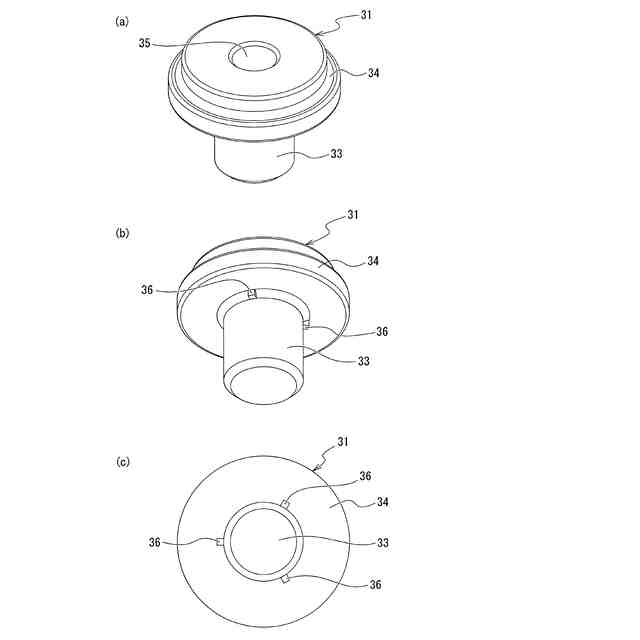

本発明に係る電磁接触器を構成する固定接触子を示す図である。

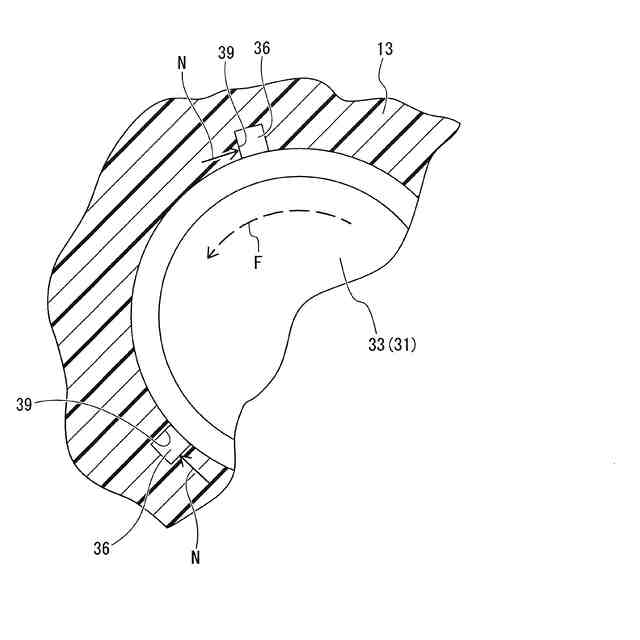

本発明に係る固定接触子と筐体とをインサート成形で一体化した模式図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
