公開番号2025151729
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053291
出願日2024-03-28
発明の名称ホットモジュール
出願人日本特殊陶業株式会社
代理人弁理士法人真明センチュリー
主分類C25B 9/65 20210101AFI20251002BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】スタックの温度の低い部分の発生を低減できるホットモジュールを提供する。
【解決手段】ホットモジュールは、陽極と陰極とを隔離する電解質を含む電解セルが積層され電解セルの複数が直列に接続された積層体と、積層体の、電解セルの積層方向の両側に配置され電解セルと直列に接続された、極性が互いに異なる2つの端子と、を含むスタックと、端子の接続部に接続されスタックの複数を直列に接続する電線と、を含み、電解セルの積層方向に延びるスタックの側面と電線の一部とが近くに位置する近接部を含み、近接部における電線と側面との間の距離は、近接部の最も近くに位置する接続部と近接部における側面との間の距離よりも短い。
【選択図】図5
特許請求の範囲【請求項１】
陽極と陰極とを隔離する電解質を含む電解セルが積層され前記電解セルの複数が直列に接続された積層体と、
前記積層体の、前記電解セルの積層方向の両側に配置され前記電解セルと直列に接続された、極性が互いに異なる２つの端子と、を含むスタックと、
前記端子の接続部に接続され前記スタックの複数を直列に接続する電線と、を含むホットモジュールであって、
前記電解セルの積層方向に延びる前記スタックの側面と前記電線の一部とが近くに位置する近接部を含み、
前記近接部における前記電線と前記側面との間の距離は、前記近接部の最も近くに位置する前記接続部と前記近接部における前記側面との間の距離よりも短いホットモジュール。
続きを表示（約 460 文字）【請求項２】
前記電解セルの積層方向に沿って並ぶ前記スタックを含み、
前記近接部は、前記電解セルの積層方向に隣り合う前記スタックを接続する前記電線の一部を含む請求項１記載のホットモジュール。
【請求項３】
前記電解セルの積層方向に並ぶ前記スタックは、極性が異なる前記端子が隣り合い、
前記近接部を含む前記電線は、前記端子のうち前記電解セルの積層方向に隣り合う前記端子以外を接続する請求項２記載のホットモジュール。
【請求項４】
前記電解セルの積層方向に並ぶ前記スタックは、極性が同じ前記端子が隣り合う請求項２記載のホットモジュール。
【請求項５】
前記端子は、前記電解セルの積層方向に延びる同一直線上にない請求項２から４のいずれかに記載のホットモジュール。
【請求項６】
前記電線は、前記近接部の単位長さ当たりの電気抵抗が、前記近接部以外の単位長さ当たりの電気抵抗以上である請求項１から４のいずれかに記載のホットモジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は電解セルが積層されたスタックを含むホットモジュールに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
陽極と陰極とを隔離する電解質を含む電解セルが複数積層された積層体と、電解セルと直列に接続された端子と、を含むスタックは、スタックに供給された電気や熱のエネルギーを使って水蒸気や二酸化炭素等の燃料ガスを電気分解し、水素や炭化水素等のエネルギーキャリアを生成する。燃料ガスの電気分解は吸熱反応であるため、通常、ジュール熱による発熱と吸熱とがバランスする熱中立点を目標に、スタックにエネルギーが供給される。
【先行技術文献】
【特許文献】
【０００３】
特表２０１６－５３８４２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された先行技術では、スタックに供給されるエネルギーに対する、スタックが生成するキャリアのエネルギーの比（エネルギー効率）を高めようとしてスタックに供給するエネルギーを必要量にすると、温度の低い部分がスタックに現れやすくなりエネルギーキャリアの生成量が減り、エネルギー効率が低下することがある。
【０００５】
本発明はこの問題点を解決するためになされたものであり、スタックの温度の低い部分の発生を低減できるホットモジュールの提供を目的とする。
【課題を解決するための手段】
【０００６】
この目的を達成するためのホットモジュールの第１の態様は、陽極と陰極とを隔離する電解質を含む電解セルが積層され電解セルの複数が直列に接続された積層体と、積層体の、電解セルの積層方向の両側に配置され電解セルと直列に接続された、極性が互いに異なる２つの端子と、を含むスタックと、端子の接続部に接続されスタックの複数を直列に接続する電線と、を含み、電解セルの積層方向に延びるスタックの側面と電線の一部とが近くに位置する近接部を含み、近接部における電線と側面との間の距離は、近接部の最も近くに位置する接続部と近接部における側面との間の距離よりも短い。
【０００７】

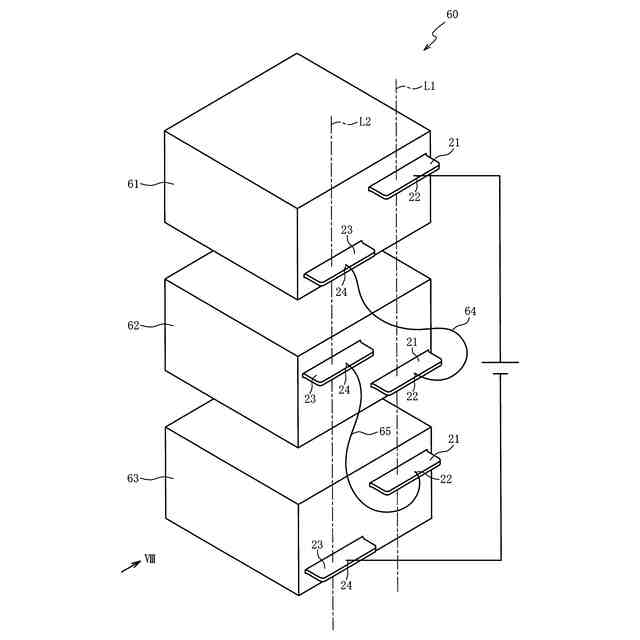

第２の態様は、第１の態様において、電解セルの積層方向に沿って並ぶスタックを含み、近接部は、電解セルの積層方向に隣り合うスタックを接続する電線の一部を含む。
【０００８】
第３の態様は、第２の態様において、電解セルの積層方向に並ぶスタックは、極性が異なる端子が隣り合い、近接部を含む電線は、端子のうち電解セルの積層方向に隣り合う端子以外を接続する。
【０００９】
第４の態様は、第２の態様において、電解セルの積層方向に並ぶスタックは、極性が同じ端子が隣り合う。
【００１０】
第５の態様は、第２から第４の態様のいずれかにおいて、端子は、電解セルの積層方向に延びる同一直線上にない。
（【００１１】以降は省略されています）
