公開番号2025150196
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024050959
出願日2024-03-27
発明の名称膜電極構造体の製造方法
出願人本田技研工業株式会社
代理人弁理士法人桐朋
主分類C25B 9/77 20210101AFI20251002BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】水における電極と電解質の膨潤率の違いに起因して、膜電極構造体(特に、電解質膜)に皺が発生することを抑制できる、膜電極構造体の製造方法を提供する。
【解決手段】第1積層体提供工程S1aでは、イオン交換容量が所定値未満である第1アイオノマー原料71と第1電極44とを積層させた第1積層体70を提供する。第2積層体提供工程S1bでは、イオン交換容量が所定値以上である第2アイオノマー原料73と第2電極46とを積層させた第2積層体72を提供する。基材提供工程S1cでは、電解質基材74を提供する。膨潤工程S2では、第1積層体70、第2積層体72及び電解質基材74を膨潤させる。接合工程S3では、電解質基材74と第1積層体70の第1アイオノマー原料71とを接合するとともに、電解質基材74と第2積層体72の第2アイオノマー原料73とを接合する。
【選択図】図3
特許請求の範囲【請求項１】
電解質膜と前記電解質膜の両側にそれぞれ積層された第１電極及び第２電極とを有する膜電極構造体を備え、前記第１電極に電解用の流体を供給し、前記第１電極と前記第２電極との間に電圧を印加し、前記第１電極で得られる第１ガスよりも高圧の第２ガスを前記第２電極で得る差圧式電解装置に用いられる前記膜電極構造体の製造方法であって、
所定温度、所定湿度雰囲気下での単位面積当たりのイオン交換容量が所定値未満である第１アイオノマー原料と、前記第１電極とを積層させた第１積層体を提供する第１積層体提供工程と、
前記所定温度、前記所定湿度雰囲気下での単位面積当たりのイオン交換容量が前記所定値以上である第２アイオノマー原料と、前記第２電極とを積層させた第２積層体を提供する第２積層体提供工程と、
互いに反対側の第１面及び第２面を有する電解質基材を提供する基材提供工程と、
前記第１積層体、前記第２積層体及び前記電解質基材を膨潤させる膨潤工程と、
前記膨潤工程の後に、前記電解質基材の前記第１面と前記第１積層体の前記第１アイオノマー原料とを接合するとともに、前記電解質基材の前記第２面と前記第２積層体の前記第２アイオノマー原料とを接合する接合工程と、を有する、膜電極構造体の製造方法。
続きを表示（約 380 文字）【請求項２】
請求項１に記載の膜電極構造体の製造方法において、
前記第１電極と前記第１アイオノマー原料との積層方向における前記第１アイオノマー原料の厚みは、前記第２電極と前記第２アイオノマー原料との積層方向における前記第２アイオノマー原料の厚みと異なる、膜電極構造体の製造方法。
【請求項３】
請求項１又は２に記載の膜電極構造体の製造方法において、
前記第１積層体、前記第２積層体及び前記電解質基材の各々は、円形状であり、
前記第１積層体及び前記第２積層体の各々の直径は、前記電解質基材の直径よりも小さく、
前記接合工程において、前記電解質基材の外周縁部を保持する保持部材よりも内側で、前記第１積層体と前記電解質基材とを接合し、前記第２積層体と前記電解質基材とを接合する、膜電極構造体の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、膜電極構造体の製造方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
近年、より多くの人々が手ごろで信頼できる持続可能且つ先進的なエネルギーへのアクセスを確保できるようにするため、エネルギーの効率化に貢献する電解スタックに関する技術開発が行われている。従来、積層された複数の電解セルからなる電解スタックを備えた電解装置は公知である。電解セルは、膜電極構造体を有する。膜電極構造体は、電解質膜を一対の電極で挟み込んだ構造である。電解セルとして、水を電解する水電解セル、水素（水素ガス）を電解する水素電解セル等がある。複数の水電解セルが積層された積層体を備える電解スタックは、水電解装置と称される場合がある。複数の水素電解セルが積層された積層体を備える電解スタックは、ＥＨＣ（ＥｌｅｃｔｒｏｃｈｅｍｉｃａｌＨｙｄｒｏｇｅｎＣｏｍｐｒｅｓｓｏｒ）と称される場合がある。例えば、特許文献１には、水電解セルを備える水電解装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１５７２１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
例えば、水電解装置では、電解時に膜電極構造体が水を取り込んで膨潤するため、膜電極構造体の寸法変化が生じる。このため、水電解装置の組立完了時と使用時（電解時）とでは、膜電極構造体の状態が異なる。水電解装置の組立完了時の膜電極構造体の状態を、電解時と同じ状態にするために、電解スタックとして組み立てる前に膜電極構造体を水に漬けて膨潤させることが考えられる。
【０００５】
しかしながら上述の方法では、電極と電解質膜とが水によって膨潤した際の膨潤率の違いによって、膜電極構造体（特に、電解質膜）に皺が発生することが懸念される。
【０００６】
本発明は、上述した課題を解決することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の態様は、電解質膜と前記電解質膜の両側にそれぞれ積層された第１電極及び第２電極とを有する膜電極構造体を備え、前記第１電極に電解用の流体を供給し、前記第１電極と前記第２電極との間に電圧を印加し、前記第１電極で得られる第１ガスよりも高圧の第２ガスを前記第２電極で得る差圧式電解装置に用いられる前記膜電極構造体の製造方法であって、所定温度、所定湿度雰囲気下での単位面積当たりのイオン交換容量が所定値未満である第１アイオノマー原料と、前記第１電極とを積層させた第１積層体を提供する第１積層体提供工程と、前記所定温度、前記所定湿度雰囲気下での単位面積当たりのイオン交換容量が前記所定値以上である第２アイオノマー原料と、前記第２電極とを積層させた第２積層体を提供する第２積層体提供工程と、互いに反対側の第１面及び第２面を有する電解質基材を提供する基材提供工程と、前記第１積層体、前記第２積層体及び前記電解質基材を膨潤させる膨潤工程と、前記膨潤工程の後に、前記電解質基材の前記第１面と前記第１積層体の前記第１アイオノマー原料とを接合するとともに、前記電解質基材の前記第２面と前記第２積層体の前記第２アイオノマー原料とを接合する接合工程と、を有する、膜電極構造体の製造方法である。
【発明の効果】
【０００８】
本発明によれば、第１積層体、第２積層体及び電解質基材を膨潤させた後に、第１積層体と電解質基材との接合と、第２積層体と電解質基材との接合を行うため、電解質膜における皺の発生を抑制することができる。また、この製造方法によって得られた膜電極構造体では、電解質膜のうち第２電極に隣接する部分（第２隣接部）のイオン交換容量が、電解質膜のうち第１電極に隣接する部分（第１隣接部）のイオン交換容量よりも大きい。このため、差圧式電解装置が水電解装置である場合に、電解質膜のうち高圧側である第２隣接部の乾燥を抑制することにより、電気分解の効率の低下や電気抵抗の増加に伴う電解質膜の劣化の進行を抑制できる。
【図面の簡単な説明】
【０００９】
図１は、差圧式電解装置の斜視図である。
図２は、電解セルの断面図である。

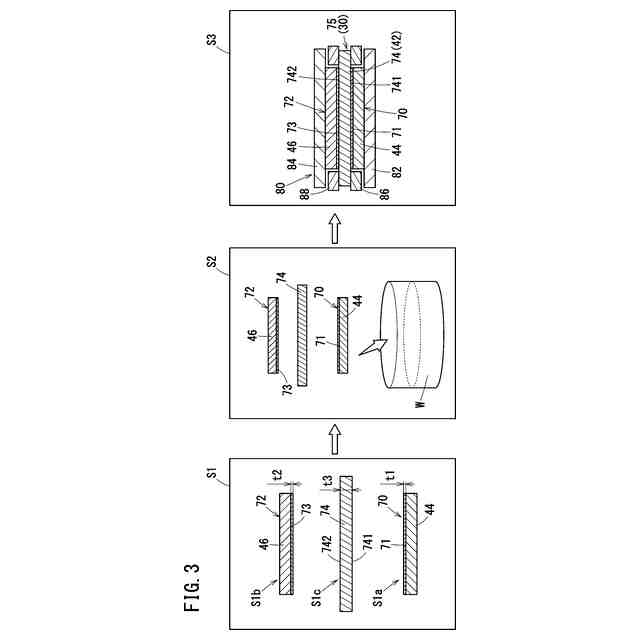

図３は、本発明の実施形態に係る膜電極構造体の製造方法を説明する概略図である。
【発明を実施するための形態】
【００１０】
図１に示すように、差圧式電解装置１０は、セル積層体１２を備える電解スタック１０Ａとして構成されている。電解スタック１０Ａは、全体として略円柱体形状を有しているが、立方体形状等の種々の形状に設定可能である。セル積層体１２は、鉛直方向又は水平方向に積層された複数の電解セル１４を有する。電解セル１４は、水電解セルである。電解セル１４は、水素電解セルであってもよい。以下の説明において、「積層方向」は、複数の電解セル１４の積層方向（Ａ方向）を意味する。
（【００１１】以降は省略されています）
