公開番号2025141207
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041044
出願日2024-03-15
発明の名称可撓性ガス拡散電極
出願人株式会社カネカ
代理人個人,個人
主分類C25B 11/032 20210101AFI20250919BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】本発明は、可撓性を有し、かつ従来に比べて塑性変形しにくい可撓性ガス拡散電極を提供する。
【解決手段】複数の貫通孔をもち、面状に広がりを持った芯材部と、芯材部の周囲を被覆した被覆層を有したガス拡散基材と、ガス拡散基材の第1主面に担持された複数の触媒粒子を有した触媒層を有し、被覆層は、降伏応力が芯材部よりも大きく、かつ、弾性率が芯材部よりも小さい構成とする。

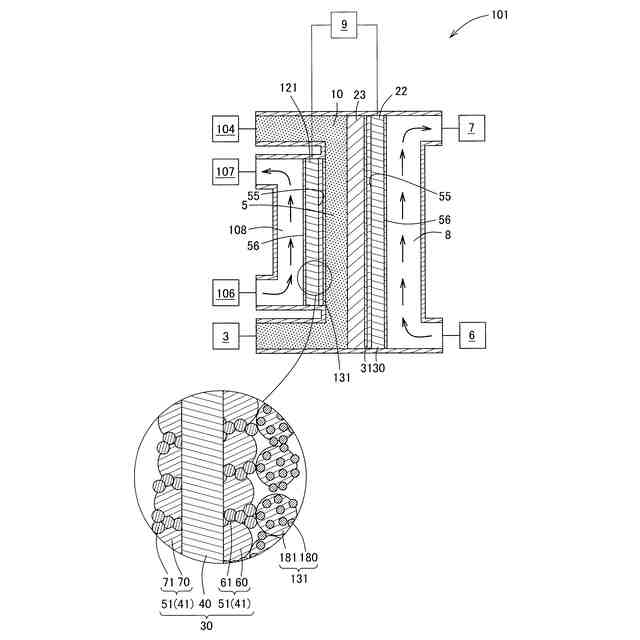

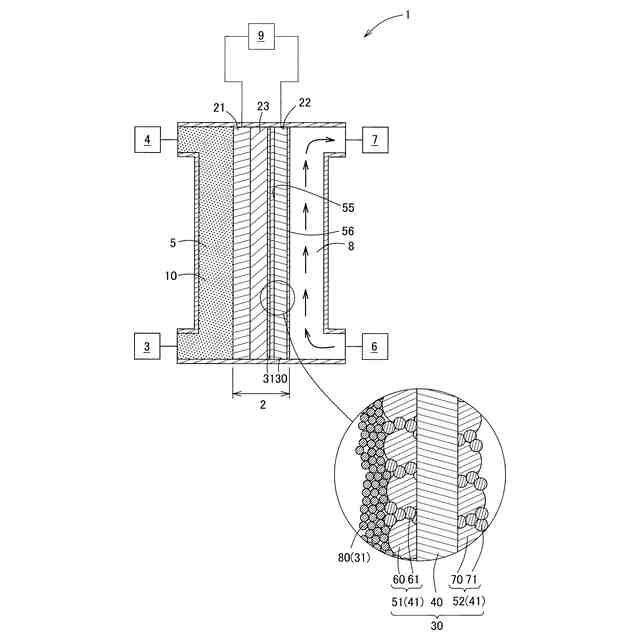

【選択図】図1
特許請求の範囲【請求項１】
複数の貫通孔をもち、面状に広がりを持った芯材部と、前記芯材部の周囲を被覆した被覆層を有したガス拡散基材と、前記ガス拡散基材の第１主面に担持された複数の触媒粒子を有した触媒層を有し、
前記被覆層は、降伏応力が前記芯材部よりも大きく、かつ、弾性率が前記芯材部よりも小さい、可撓性ガス拡散電極。
続きを表示（約 590 文字）【請求項２】
前記被覆層は、導電粒子を含んでいる、請求項１に記載の可撓性ガス拡散電極。
【請求項３】
前記ガス拡散基材を断面視したときに、前記ガス拡散基材と前記触媒層とに跨る１μｍ
２
の領域において前記触媒層を構成する触媒粒子のうち、９５％以上の触媒粒子は、前記ガス拡散基材又は隣接する触媒粒子と直接固着又は融着している、請求項１又は２に記載の可撓性ガス拡散電極。
【請求項４】
前記触媒粒子は、銅粒子である、請求項１又は２に記載の可撓性ガス拡散電極。
【請求項５】
前記芯材部は、複数の繊維が織られて構成されている、請求項１又は２に記載の可撓性ガス拡散電極。
【請求項６】
前記被覆層は、前記芯材部の第１主面側を覆う第１被覆部と、前記芯材部の第２主面側を覆う第２被覆部を有し、
前記第２被覆部は、前記芯材部の第２主面の大部分を覆っている、請求項５に記載の可撓性ガス拡散電極。
【請求項７】
複数の貫通孔をもち、面状に広がりを持った芯材部と、前記芯材部の周囲を被覆した被覆層を有したガス拡散基材と、前記ガス拡散基材の第１主面に担持された複数の触媒粒子を有した触媒層を有し、
前記芯材部が炭素紙であるものに比べて降伏応力が大きい、可撓性ガス拡散電極。

発明の詳細な説明【技術分野】
【０００１】
本発明は、主に電解装置の電極に使用される可撓性ガス拡散電極に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
近年、カーボンニュートラル社会の実現に向けて、二酸化炭素を電気分解して炭素化合物を生成する電解装置が開発されている（例えば、特許文献１）。
例えば、特許文献１に記載の電解装置では、カソード電極としてガス拡散電極を使用し、電気化学反応により、カソード電極において二酸化炭素を還元し、炭素化合物を含む還元生成物を生成することが可能となっている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１４００４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、工業的に電解装置によって炭素化合物を生産する場合には、ガス拡散電極の大型化が必要である。
しかしながら、特許文献１のガス拡散電極では、ガス拡散層としてカーボンペーパーやカーボンクロスを使用しているため、大型化することができない問題がある。すなわち、特許文献１のガス拡散電極は、そのまま大型化すると、ガス拡散電極を電解装置に設置したときに重力によってガス拡散層に撓み等が生じる場合がある。
特許文献１のガス拡散層では、このような撓み等が生じると、降伏応力が十分でないため、ガス拡散層が降伏応力を超えて屈曲して塑性変形してしまい、不可逆的に折れてしまう問題がある。一度、ガス拡散層に折れが発生すると、局所的に強度が弱い部分ができてしまうので、稼働時に折れの部分が破れてしまうおそれがあった。
【０００５】
そこで、本発明は、可撓性を有し、かつ従来に比べて塑性変形しにくい可撓性ガス拡散電極を提供することを課題とする。
【課題を解決するための手段】
【０００６】
上記した課題を解決するための本発明の一つの様相は、複数の貫通孔をもち、面状に広がりを持った芯材部と、前記芯材部の周囲を被覆した被覆層を有したガス拡散基材と、前記ガス拡散基材の第１主面に担持された複数の触媒粒子を有した触媒層を有し、前記被覆層は、降伏応力が前記芯材部よりも大きく、かつ、弾性率が前記芯材部よりも小さい、可撓性ガス拡散電極である。
【０００７】
ここでいう「降伏応力」とは、材料の塑性が開始する応力をいう。
【０００８】
本様相によれば、降伏応力が大きい被覆層によって芯材部を補強しているため、従来に比べて塑性変形しにくい。
本様相によれば、芯材部が被覆層よりも弾性率が大きいため、撓み等が発生しても形状を維持することができる。
【０００９】
好ましい様相は、前記被覆層は、導電粒子を含んでいる。
【００１０】
本様相によれば、ガス拡散基材側から被覆層を介して触媒層の触媒粒子につながる導電パスを確保できる。
（【００１１】以降は省略されています）
