公開番号2025140827
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040425
出願日2024-03-14
発明の名称セルユニット
出願人NOK株式会社
代理人弁理士法人NYTパートナーズ
主分類C25B 9/00 20210101AFI20250919BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】強度を向上させることができるセルユニットを提供する。

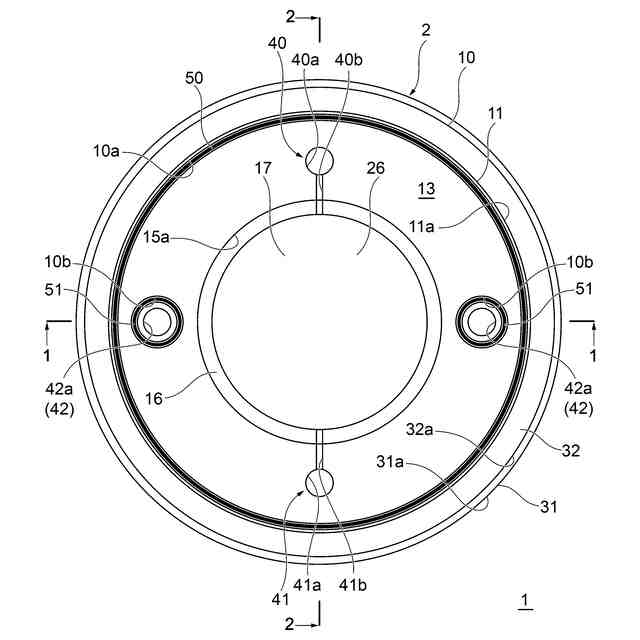

【解決手段】セルユニット2は、互いに背向する第1面13及び第2面14を規定する基材10と、前記第1面13から前記第2面14まで前記基材10を貫通する孔15と、前記孔15内に配置されて、前記孔15を、前記第1面13側の第1空間17と前記第2面14側の第2空間18とに仕切る膜21と、前記基材10の外周面11a周りに配置された環状の外周部材32と、を備える。

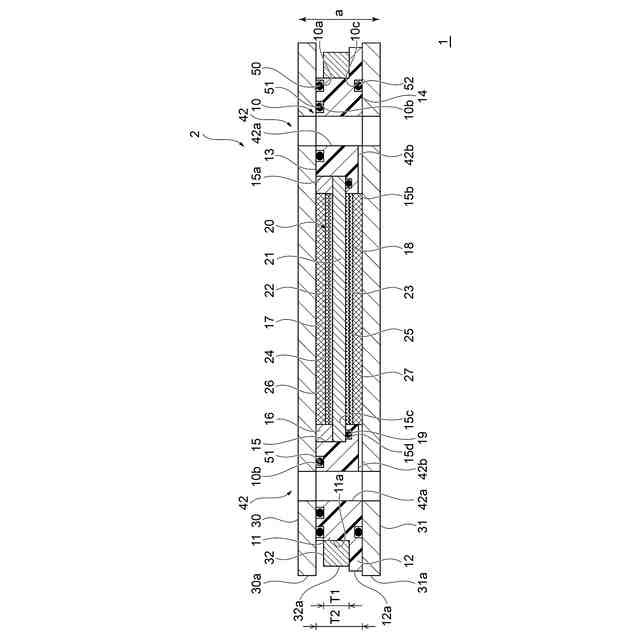

【選択図】図1


特許請求の範囲【請求項1】
互いに背向する第1面及び第2面を規定する基材と、
前記第1面から前記第2面まで前記基材を貫通する孔と、
前記孔内に配置されて、前記孔を、前記第1面側の第1空間と前記第2面側の第2空間とに仕切る膜と、
前記基材の外周面周りに配置された環状の外周部材と、を備える、セルユニット。
続きを表示(約 550 文字)【請求項2】
前記基材は、前記孔を有する本体と、前記本体の前記外周面から外周側に突出して前記外周部材を支持するフランジ部を有する、請求項1に記載のセルユニット。
【請求項3】
前記第1面に直交する方向に規定される前記基材の厚さは、前記方向に規定される前記外周部材の厚さよりも大きい、請求項1に記載のセルユニット。
【請求項4】
前記外周部材は、前記基材の前記外周面周りに延在する内周部と、前記内周部から外周側に突出する外周部と、を有する、請求項1に記載のセルユニット。
【請求項5】
前記基材は樹脂材料から形成される、請求項1に記載のセルユニット。
【請求項6】
前記外周部材は金属材料から形成される、請求項5に記載のセルユニット。
【請求項7】
前記第1空間及び前記第2空間に配置された導電性の流路部材をさらに備える、請求項1に記載のセルユニット。
【請求項8】
前記第2面側に配置されて前記流路部材に接触するセパレータをさらに備える、請求項7に記載のセルユニット。
【請求項9】
前記膜は、水電解装置又は燃料電池に組み込まれる電解質膜である、請求項1に記載のセルユニット。

発明の詳細な説明【技術分野】
【0001】
本発明は、セルユニットに関する。
続きを表示(約 870 文字)【背景技術】
【0002】
例えば特許文献1には、水電解装置が開示されている。この水電解装置では、電気の力を利用して水を酸素と水素とに分解することによって水素が生成される。
【先行技術文献】
【特許文献】
【0003】
特開2012-117140号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
水素の生成の効率化にあたって、水素を高圧化で生成することが求められている。しかしながら、高圧化での使用にあたって、水電解装置の強度を向上させる必要がある。
【0005】
本発明は、上述した課題に鑑みてなされたものであり、強度を向上させることができるセルユニットを提供することを目的とする。
【課題を解決するための手段】
【0006】
本発明の一態様に係るセルユニットは、互いに背向する第1面及び第2面を規定する基材と、前記第1面から前記第2面まで前記基材を貫通する孔と、前記孔内に配置されて、前記孔を、前記第1面側の第1空間と前記第2面側の第2空間とに仕切る膜と、前記基材の外周面周りに配置された環状の外周部材と、を備える。
【0007】
本発明の一態様に係るセルユニットでは、前記基材は、前記孔を有する本体と、前記本体の前記外周面から外周側に突出して前記外周部材を支持するフランジ部を有する。
【0008】

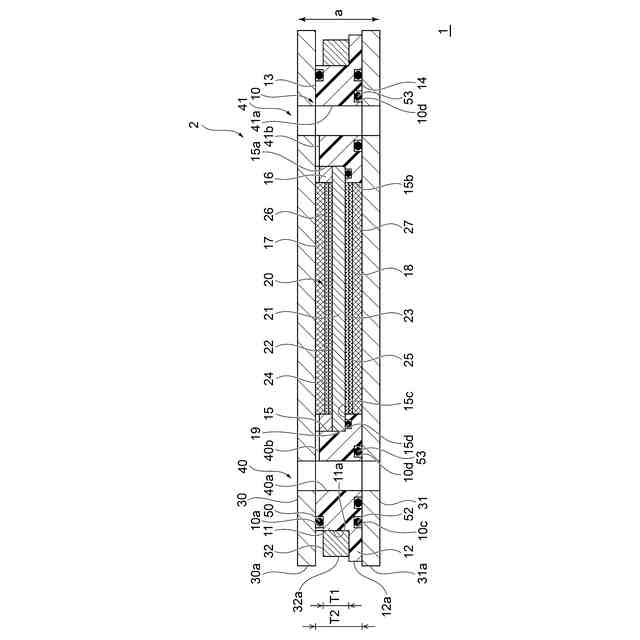

本発明の一態様に係るセルユニットでは、前記第1面に直交する方向に規定される前記基材の厚さは、前記方向に規定される前記外周部材の厚さよりも大きい。
【0009】

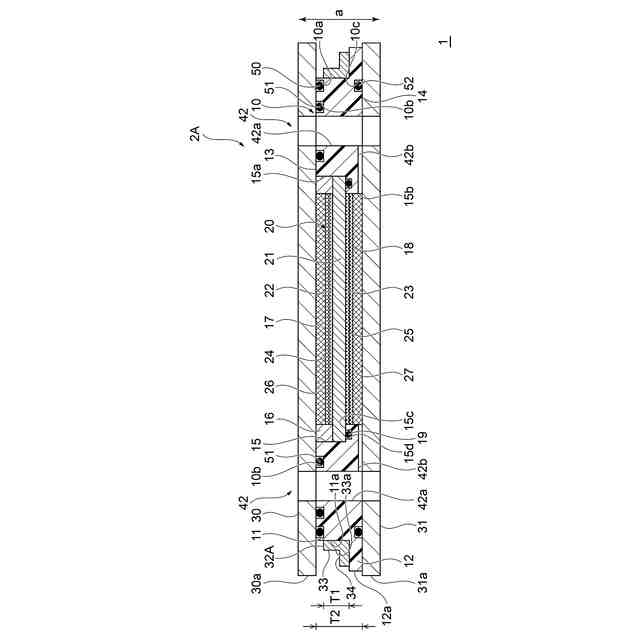

本発明の一態様に係るセルユニットでは、前記外周部材は、前記基材の前記外周面周りに延在する内周部と、前記内周部から外周側に突出する外周部と、を有する。
【0010】
本発明の一態様に係るセルユニットでは、前記基材は樹脂材料から形成される。
(【0011】以降は省略されています)
