公開番号2025159596
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024062295
出願日2024-04-08
発明の名称密封装置および密封構造
出願人NOK株式会社
代理人弁理士法人旺知国際特許事務所
主分類F16J 15/10 20060101AFI20251014BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】配線等の長尺状の対象物を被覆する密封装置を設置する作業を簡素化する。
【解決手段】密封装置30は、長尺状の対象物の外周面を被覆する管状の弾性部材40を含み、弾性部材40は、軸方向の全長にわたりスリット50が形成された一体の部材である。
【選択図】図3
特許請求の範囲【請求項１】
長尺状の対象物の外周面を被覆する管状の弾性部材を含み、
前記弾性部材は、軸方向の全長にわたりスリットが形成された一体の部材である
密封装置。
続きを表示（約 1,000 文字）【請求項２】
前記弾性部材は、
前記対象物を包囲する管状部を含む
請求項１の密封装置。
【請求項３】
前記管状部の外周面は、前記軸方向に対して所定の角度で傾斜する傾斜面である
請求項２の密封装置。
【請求項４】
前記弾性部材は、
前記管状部の外周面から突出する１以上の突起を含み、
前記１以上の突起は、前記弾性部材の周方向に延在し、両端部が前記スリットを挟んで相互に接触する
請求項２の密封装置。
【請求項５】
前記管状部は、軸方向において相互に反対側に位置する第１端および第２端を含み、
前記１以上の突起は、
前記管状部の軸方向における中央部と前記第１端との間に位置する第１突起と、
前記中央部と前記第２端との間に位置する第２突起とを含む
請求項４の密封装置。
【請求項６】
前記１以上の突起は、さらに、
前記軸方向において前記第１突起と前記第２突起との間に位置する第３突起を含む
請求項５の密封装置。
【請求項７】
前記弾性部材は、
前記管状部の外周面から突出する第１軸突起および第２軸突起を含み、
前記第１軸突起および前記第２軸突起は、前記軸方向に沿って延在し、前記スリットを挟んで相互に接触する
請求項２から請求項６の何れかの密封装置。
【請求項８】
前記対象物は、
配線と、
前記配線の端部に固定された端子とを含む接続ケーブルであり、
前記管状部の内周面は、
第１内径の第１区間と、
前記第１内径を下回る第２内径の第２区間と、
前記第１区間と前記第２区間との間の段差面とを含み、
前記端子のうち前記配線側に位置する基端部は、前記段差面に接触する
請求項２の密封装置。
【請求項９】
長尺状の対象物と、
前記対象物を収容する収容空間が形成された筐体と、
前記対象物の外周面と前記収容空間の内周面との隙間を密封する密封装置と
を具備し、
前記密封装置は、前記対象物の外周面を被覆する管状の弾性部材を含み、
前記弾性部材は、軸方向の全長にわたりスリットが形成された一体の部材である
密封構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、密封装置および密封構造に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
各種の配線の端部には端子が固定される。特許文献１には、熱収縮チューブにより配線を被覆することで、配線に対する水分の付着等を抑制する構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－１０８６８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、全周にわたり連続する円筒状の熱収縮チューブにより配線を被覆するには煩雑な工程が必要である。具体的には、（１）配線を事前に熱収縮チューブに挿入する工程、（２）配線に端子を固定する工程、（３）配線と端子との接続部分に熱収縮チューブを移動させる工程、（４）配線と端子との接続部分に接着剤を塗布する工程、および、（５）熱収縮チューブを加熱して収縮させる工程が必要である。以上の事情を考慮して、本開示のひとつの態様は、配線等の長尺状の対象物を被覆する密封装置を設置する作業を簡素化することを目的とする。
【課題を解決するための手段】
【０００５】
以上の課題を解決するために、本開示のひとつの態様に係る密封装置は、長尺状の対象物の外周面を被覆する管状の弾性部材を含み、前記弾性部材は、軸方向の全長にわたりスリットが形成された一体の部材である。
【０００６】
本開示のひとつの態様に係る密封構造は、長尺状の対象物と、前記対象物を収容する収容空間が形成された筐体と、前記対象物の外周面と前記収容空間の内周面との隙間を密封する密封装置とを具備し、前記密封装置は、前記対象物の外周面を被覆する管状の弾性部材を含み、前記弾性部材は、軸方向の全長にわたりスリットが形成された一体の部材である。
【図面の簡単な説明】
【０００７】
第１実施形態に係る密封構造の側面図である。
密封構造の断面図である。
密封装置の斜視図である。

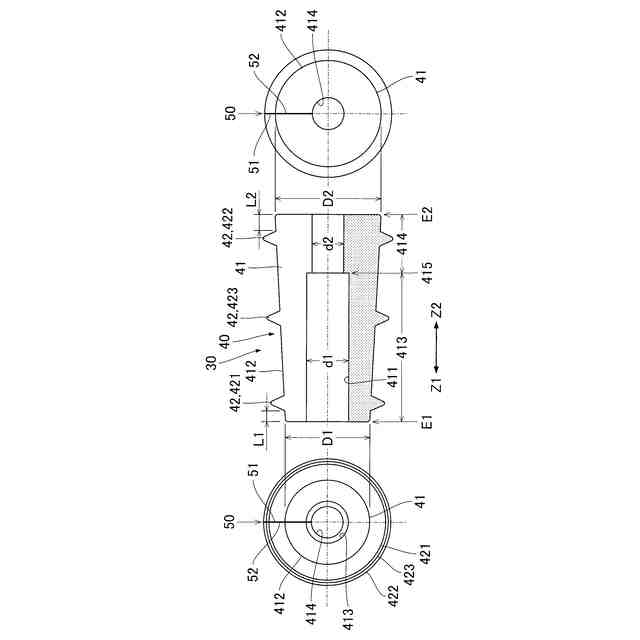

密封装置の断面図および平面図である。

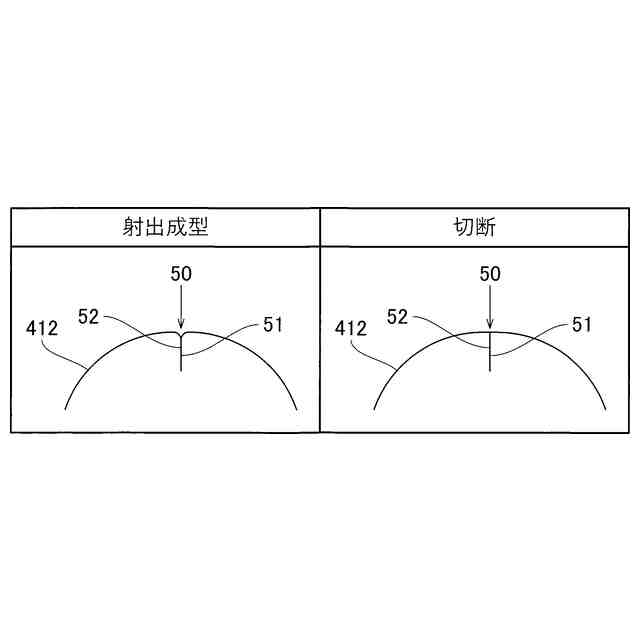

スリットの形成方法に関する説明図である。
密封構造の組立手順を例示する工程図である。
弾性部材の内側に接続ケーブルを収容する工程の説明図である。
対比例１に係る密封構造の組立手順を例示する工程図である。

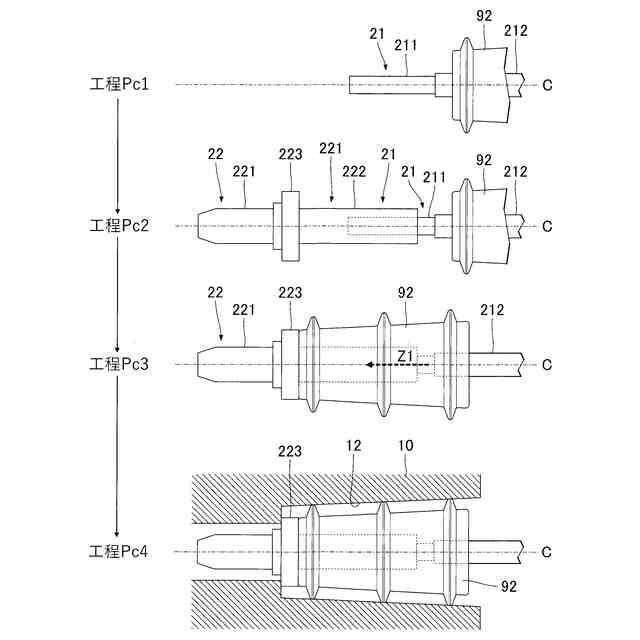

対比例２に係る密封構造の組立手順を例示する工程図である。
第２実施形態における密封装置の構成を例示する視図である。
第２実施形態における密封装置の平面図である。
第２実施形態の効果に関する説明図である。
変形例における密封装置の側面図である。
変形例における密封装置の側面図である。
変形例における密封装置の側面図である。
変形例における密封装置の側面図である。
変形例における密封装置の側面図である。
変形例における密封装置の側面図である。
【発明を実施するための形態】
【０００８】
本開示を実施するための形態について図面を参照して説明する。なお、各図面においては、各要素の寸法および縮尺が実際の製品とは相違する場合がある。また、以下に説明する形態は、本開示を実施する場合に想定される例示的な一形態である。したがって、本開示の範囲は、以下に例示する形態には限定されない。
【０００９】
Ａ：第１実施形態
図１は、本開示の第１実施形態に係る密封構造１００の側面図である。図２は、密封構造１００の断面図である。第１実施形態の密封構造１００は、例えば電気自動車に搭載される電源装置等の複数の電気機器を電気的に接続するための構造に適用される。ただし、密封構造１００の用途は任意であり、以上の例示に限定されない。図１および図２に例示される通り、密封構造１００は、筐体１０と接続ケーブル２０と密封装置３０とを具備する。
【００１０】
図１および図２には、密封装置３０の軸線Ｃが図示されている。軸線Ｃは、密封装置３０の中心軸である。以下の説明においては、軸線Ｃに沿う方向を「軸方向」と表記する。軸方向は、相互に反対を向くＺ1方向とＺ2方向とに区別される。また、軸線Ｃを中心とした任意径の仮想円の円周の方向を「周方向」と表記し、当該仮想円の半径の方向を「径方向」と表記する。径方向において軸線Ｃに向かう方向を「内側」と表記し、軸線Ｃとは反対に向かう方向を「外側」と表記する。
（【００１１】以降は省略されています）
