特許ウォッチ

公開番号2025157001
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024059806
出願日2024-04-02
発明の名称バイオマス由来の塩素化ポリエチレン
出願人東ソー株式会社
代理人
主分類C08F 10/02 20060101AFI20251007BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】従来の化石燃料から得られるポリエチレンに代えて、植物由来のポリエチレンをその原料とした塩素化ポリエチレンとすることにより、ライフサイクルにおける環境負荷(温室効果ガス発生)を低減可能な塩素化ポリエチレンを提供する。
【解決手段】 ASTM D 6866に準拠して測定したバイオマス度が10～100%である、塩素化ポリエチレン。
【選択図】なし
特許請求の範囲【請求項１】
ＡＳＴＭＤ６８６６に準拠して測定したバイオマス度が１０～１００％である、塩素化ポリエチレン。
続きを表示（約 350 文字）【請求項２】
塩素含有量が１０～５０％である、請求項１に記載の塩素化ポリエチレン。
【請求項３】
示差走査熱量計（ＤＳＣ）にて測定したガラス転移温度（Ｔｇ）が－４０～３０℃である、請求項１に記載の塩素化ポリエチレン。
【請求項４】
ムーニー粘度（ＭＬ（１＋４）１００℃）が１０～１５０である、請求項１に記載の塩素化ポリエチレン。
【請求項５】
１０重量％トルエン溶液粘度が１００～１００００ｍＰａ・ｓである、請求項１に記載の塩素化ポリエチレン。
【請求項６】
ＡＳＴＭＤ６８６６に準拠して測定したバイオマス度が１０～１００％であるポリエチレンを塩素化する、請求項１～５のいずれかに記載の塩素化ポリエチレンの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、植物由来の原料から得られたバイオマス塩素化ポリエチレンに関する。より詳しくは、含むことを特徴とする塩素化ポリエチレンに関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、循環型社会の構築を求める声の高まりとともに、材料分野において石油原料からの脱却が望まれており、バイオマスの利用が注目されている。そして、ゴム材料分野においても同様に、バイオマスに由来する原料を用いたゴム材料の製造が注目されており、これに関して種々の検討が行われている。
【０００３】
例えば、特許文献１には、バイオマス由来の原料を用いたポリブタジエンゴムの合成について記載されている。
【０００４】
また、非特許文献１には、バイオマス由来の原料を用いたエチレンプロピレンゴム（ＥＰＤＭ）の開発についての報告がなされている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１４－０２４９１５号公報
【非特許文献】
【０００６】
ＮＯＫ株式会社プレスリリース２０２２年３月２５日
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、塩素化ポリエチレンの原料であるポリエチレンに着目し、従来の化石燃料から得られるポリエチレンに代えて、植物由来のポリエチレンをその原料とした塩素化ポリエチレンとすることにより、ライフサイクルにおける環境負荷（温室効果ガス発生）を低減可能な塩素化ポリエチレンを提供する。
【課題を解決するための手段】
【０００８】
本発明者は、上記課題を解決するため鋭意検討した結果、本発明を完成するに至ったものである。すなわち本発明は以下［１］～［６］にかかるものである。
［１］ＡＳＴＭＤ６８６６に準拠して測定したバイオマス度が１０～１００％である塩素化ポリエチレン。
［２］塩素量が１０～５０重量％である、［１］に記載の塩素化ポリエチレン。
［３］示差走査熱量計（ＤＳＣ）にて測定したガラス転移温度（Ｔｇ）が－４０～３０℃である、［１］～［２］のいずれかに記載の塩素化ポリエチレン。
［４］ムーニー粘度（ＭＬ（１＋４）１００℃）が１０～１５０である、［１］～［３］のいずれかに記載の塩素化ポリエチレン。
［５］１０重量％トルエン溶液粘度が１００～１００００ｍＰａ・ｓである、［１］～［４］のいずれかに記載の塩素化ポリエチレン。
［６］ＡＳＴＭＤ６８６６に準拠して測定したバイオマス度が１０～１００％であるポリエチレンを塩素化する、［１］～［５］のいずれかに記載の塩素化ポリエチレンの製造方法。
【発明の効果】
【０００９】
本発明の塩素化ポリエチレンは、従来の化石燃料から得られる原料から製造された塩素化ポリエチレンと機械的特性が同等であり、従来の塩素化ポリエチレンを代替することができ、ＡＳＴＭＤ６８６６によって測定されるバイオマス度が１０～１００％であることから、ライフサイクルにおける環境負荷（温室効果ガス発生）を低減できる。
【発明を実施するための形態】
【００１０】
以下に、本発明を詳細に説明する。

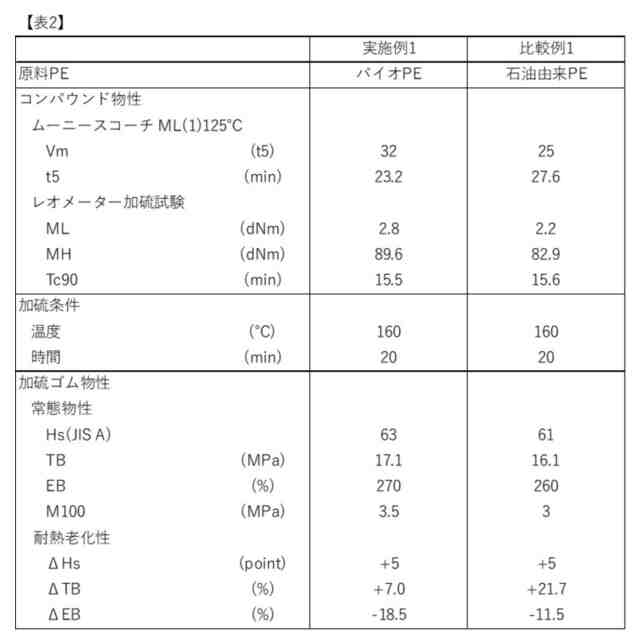

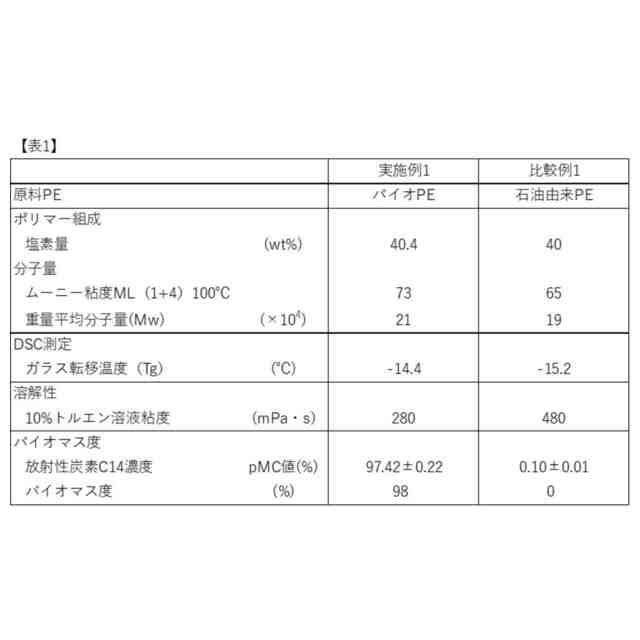

（【００１１】以降は省略されています）

関連特許
