特許ウォッチ

公開番号2025159411
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024061907
出願日2024-04-08
発明の名称ポリアリーレンスルフィド組成物
出願人東ソー株式会社
代理人
主分類C08L 81/02 20060101AFI20251014BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】機械的物性、耐熱性、成形加工性に優れ、かつ金属、熱硬化性樹脂に対する接着・接合性にも優れると同時に、耐薬品性、耐酸性に優れるポリアリーレンスルフィド組成物を提供する。
【解決手段】溶融粘度が50～2000ポイズであるポリアリーレンスルフィド(A)30～80重量%、エポキシ当量が450～2300で融点が50～135℃のエポキシ樹脂(B)0.5～10重量%、及び酸化ホウ素含有量が1.5重量%以下、酸化ジルコニウム含有量が1.0重量%以下、フッ素含有量が0.1重量%以下のガラス繊維(C)10～60重量%を含むポリアリーレンスルフィド組成物。
【選択図】なし
特許請求の範囲【請求項１】
測定温度３１５℃、荷重１０ｋｇの条件下の溶融粘度が５０～２０００ポイズであるポリアリーレンスルフィド（Ａ）３０～8０重量％、エポキシ当量が４５０～２３００で融点が５０～１３５℃のエポキシ樹脂（Ｂ）０．５～１０重量％、及び酸化ホウ素含有量が１．５重量％以下、酸化ジルコニウム含有量が１．０重量％以下、フッ素含有量が０．１重量％以下のガラス繊維（Ｃ）１０～６０重量％を含むことを特徴とするポリアリーレンスルフィド組成物。
続きを表示（約 540 文字）【請求項２】
さらに、エチレン－α、β－不飽和カルボン酸アルキルエステル－無水マレイン酸共重合体、エチレン－α、β－不飽和カルボン酸グリシジルエステル共重合体、エチレン－α、β－不飽和カルボン酸グリシジルエステル－酢酸ビニル共重合体、エチレン－α、β－不飽和カルボン酸グリシジルエステル－α、β－不飽和カルボン酸アルキルエステル共重合体及び無水マレイン酸グラフト変性エチレン系重合体からなる群より選択される少なくとも１種以上の変性エチレン系重合体であるエチレン系重合体（Ｄ）をも含むことを特徴とする請求項１に記載のポリアリーレンスルフィド組成物。
【請求項３】
エポキシ樹脂（Ｂ）が、ビスフェノールＡ型エポキシ樹脂であることを特徴とする請求項１又は２に記載のポリアリーレンスルフィド組成物。
【請求項４】
ガラス繊維（Ｃ）が、酸化ホウ素及び酸化ジルコニウムを含まないガラス繊維であることを特徴とする請求項１又は２に記載のポリアリーレンスルフィド組成物。
【請求項５】
ガラス繊維（Ｃ）が、酸化ホウ素、酸化ジルコニウム及びフッ素を含まないガラス繊維であることを特徴とする請求項１又は２に記載のポリアリーレンスルフィド組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリアリーレンスルフィドの本来有する耐熱性、機械的強度、成形加工性などを損なうことなく、金属および熱硬化性樹脂に対する接着・接合性を改良すると共に、耐薬品性、耐酸性にも優れるポリアリーレンスルフィド組成物に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ポリ（ｐ－フェニレンスルフィド）（以下、ＰＰＳと略記することもある。）に代表されるポリアリーレンスルフィド（以下、ＰＡＳと略記することもある。）は、優れた機械的特性、熱的特性、電気的特性を有し、多くの電気・電子機器部材や自動車機器部材、その他ＯＡ機器部材等に幅広く使用されている。
【０００３】
ＰＡＳは、ガラス繊維等の繊維状無機充填材、炭酸カルシウム、タルク等の粒状無機充填材を配合することにより、機械的強度、耐熱性、剛性等を大きく向上させることができる。しかしながら、繊維状充填材や粒状無機充填材を配合することによって、低温耐衝撃特性、耐冷熱性および流動性は大きく低下し、さらに、特定の強酸環境下では成形品表面が侵されるという課題を有しているため、一部の用途で使用が制限されていた。
【０００４】
ＰＡＳの剛性、靭性と耐塩酸性とを改良する方法として、例えば、ＰＰＳ、酸化ジルコニウム含有量１６質量％以上、酸化チタン含有量５～１０質量％以下、かつ酸化カルシウム含有率０．１～５質量％の割合で含むガラス繊維、シランカップリング剤を配合してなるＰＰＳ樹脂組成物（例えば特許文献１参照。）等が提案されている。また、耐冷熱性と耐薬品性を改良するための方法として、ＰＰＳに特定のアルミナ、エチレン系共重合体を配合してなるＰＰＳ樹脂組成物（例えば特許文献２参照。）等が提案されている。
【０００５】
また、金属との良好な接合性を有するＰＡＳ樹脂組成物については、これまでにもいくつかの検討がなされ、例えば（ａ）ＰＡＳ、（ｂ）極性基含有ポリエチレン系共重合体、及び（ｃ）トリアジンチオール類を配合する樹脂組成物（例えば特許文献３参照。）、（ａ）ＰＰＳ、（ｂ）極性基含有ポリオレフィン、及び（ｃ）相溶化剤を配合する樹脂組成物（例えば特許文献４参照。）等が提案されている。
【０００６】
さらに、耐酸性に優れるＰＡＳ組成物として、ＰＡＳ（Ａ）３０～７０重量％、エチレン系重合体（Ｂ）２～１０重量％、酸化ホウ素含有量１．５重量％以下、フッ素含有量０．１重量％以下のガラス繊維（Ｃ）２０～６０重量％を含むＰＡＳ組成物（例えば特許文献５参照、）等が提案されている。
【先行技術文献】
【特許文献】
【０００７】
特許第７０２４９３２号
特開２０１２－１３１８９６号公報
特許第５００３６４０号
特許第５７４０８０５号
特開２０２３－１９０３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかし、特許文献１、２に提案された樹脂組成物においては、強度特性において課題を有しており、機械的特性、耐薬品性、および耐冷熱性を同時に得ることは難しいものであり、金属との接合性については何ら検討されていないものであった。また、特許文献３、４に提案された樹脂組成物においては、金属との接合性は良好であるものの、耐薬品性、耐酸性については何ら検討のされていないものであった。更に特許文献５に提案のＰＡＳ組成物については、耐酸性に関する改善効果の見られるものであったが、金属、熱硬化性樹脂等への接着性、機械的特性に改善の余地を残すものであり、機械的特性、耐薬品性、耐冷熱性及び接着・接合性を同時に満足する材料の出現が期待されている。
【０００９】
そこで、本発明は、ＰＡＳの有する機械的物性、耐熱性、成形加工性を損なうことなく、金属、熱硬化性樹脂に対する優れた接着・接合性を有すると同時に、耐薬品性、耐酸性にも優れるＰＡＳ組成物を提供するものである。
【課題を解決するための手段】
【００１０】
本発明者らは上記課題に関し鋭意検討した結果、ＰＡＳ、特定のエポキシ樹脂及び特定のガラス繊維を含むＰＡＳ組成物が、優れた機械的物性、耐熱性、成形加工性、金属、熱硬化性樹脂に対する接着・接合性を示し、かつ、耐薬品性、耐酸性に優れるものとなることを見出し、本発明を完成するに至った。

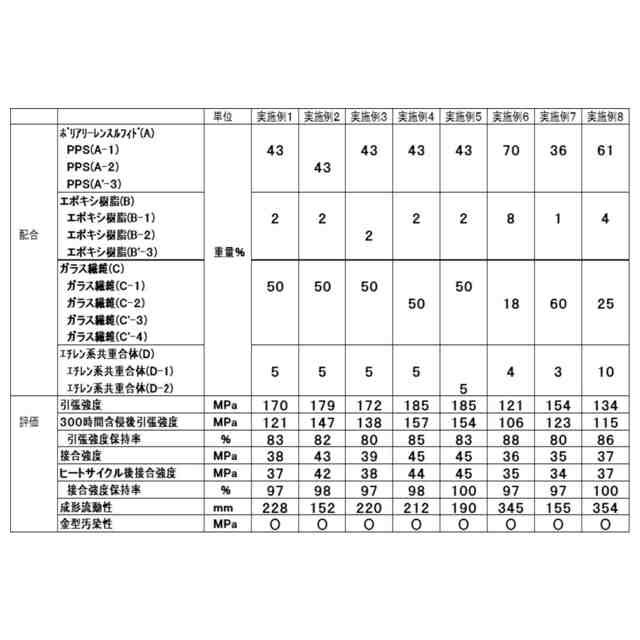

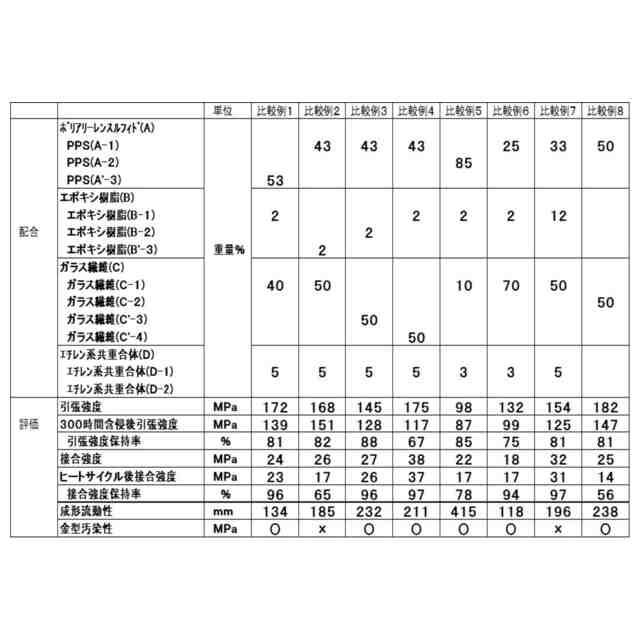

（【００１１】以降は省略されています）

関連特許
