公開番号2025165653
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2024069854
出願日2024-04-23
発明の名称吸音構造体
出願人NOK株式会社
代理人弁理士法人NYTパートナーズ
主分類G10K 11/16 20060101AFI20251028BHJP(楽器;音響)
要約【課題】重量の増加を抑えつつ、広い範囲の周波領域において吸音作用を奏する吸音構造体を提供する。

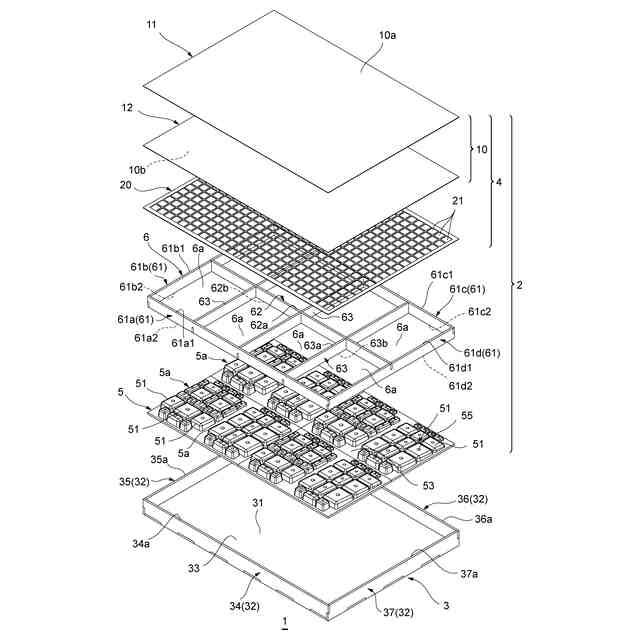

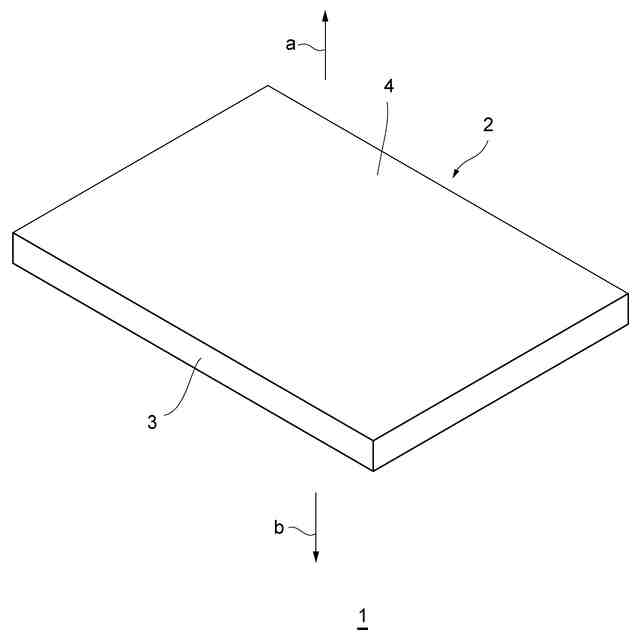

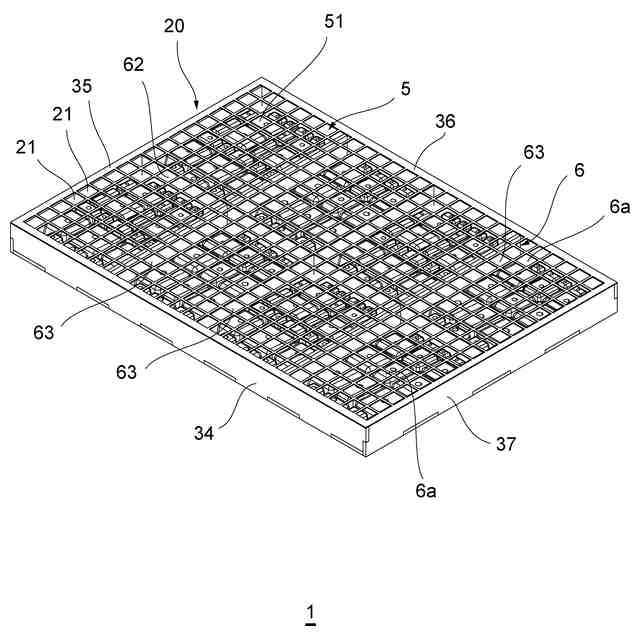

【解決手段】吸音構造体1は、音源側及び固定側に面する板状の構造体である板構造体2と、板構造体2を収容可能な空間を形成する部材である筐体3とを備えている。板構造体2は、音源側及び固定側に面する膜状の部材である膜構造体4と、音源側に向かって膜構造体4に対向する構造膜部5とを有している。構造膜部5は、複数の音源側に向かって突出する空間52を形成する突出部51を有している。

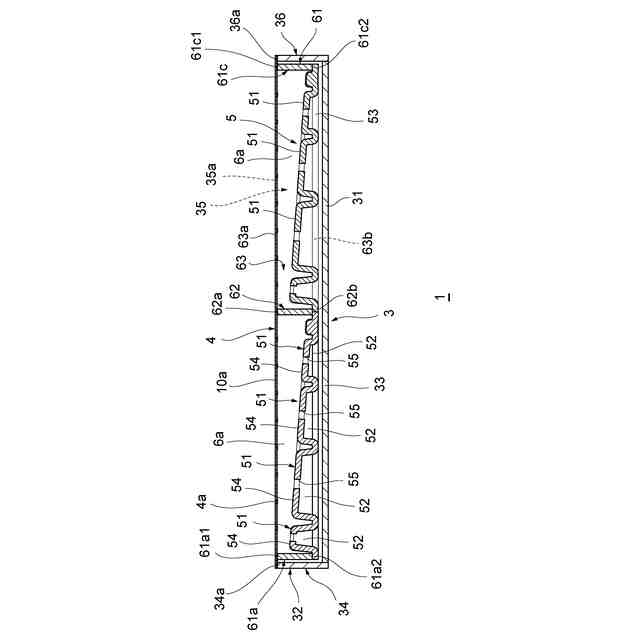

【選択図】図2

特許請求の範囲【請求項１】
一方及び前記一方とは反対側の他方に面する板状の構造体である板構造体と、
前記板構造体を収容可能な空間を形成する部材である筐体とを備え、
前記板構造体は、前記一方及び前記他方に面する膜状の部材である膜構造体と、前記一方に向かって前記膜構造体に対向する構造膜部とを有し、

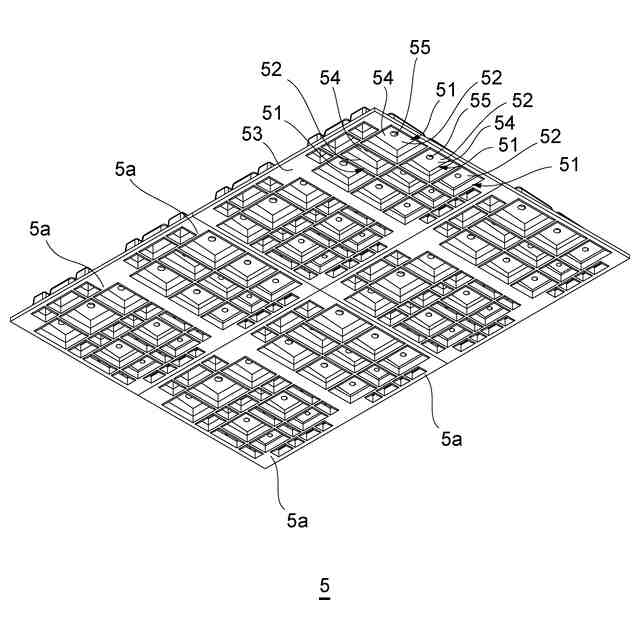

前記構造膜部は、複数の前記一方に向かって突出する空間を形成する突出部を有する、
吸音構造体。
続きを表示（約 670 文字）【請求項２】

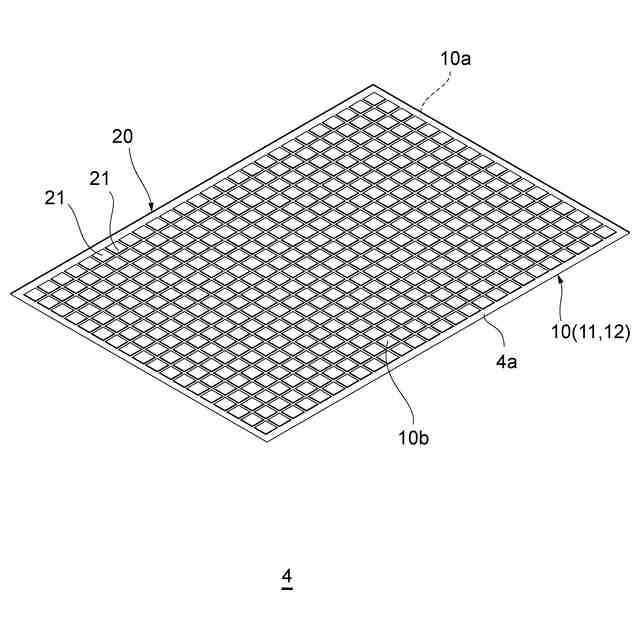

前記膜構造体は、膜状の部材である膜体と、弾性を有する膜状の部材である弾性膜部とを有し、
前記膜体は、前記一方及び前記他方に夫々面する一対の互いに背向する面を有する、
請求項１に記載の吸音構造体。
【請求項３】
前記弾性膜部は、複数の貫通孔を有する、
請求項２に記載の吸音構造体。
【請求項４】
前記膜体は、空気の透過を抑制する部材である、
請求項２に記載の吸音構造体。
【請求項５】
前記膜体は、膜状の部材である基膜部と、空気を遮断するための膜状の部材である空気遮断膜部とを有する、
請求項４に記載の吸音構造体。
【請求項６】
前記空気遮断膜部は、樹脂製である、
請求項５に記載の吸音構造体。
【請求項７】
前記基膜部と、前記空気遮断膜部とは、互いに接着されている、
請求項５又は６に記載の吸音構造体。
【請求項８】
前記構造膜部は、ヘルムホルツ共鳴器である、
請求項１に記載の吸音構造体。
【請求項９】
前記構造膜部は、発泡体から形成される、
請求項１又は８に記載の吸音構造体。
【請求項１０】
前記板構造体は、前記膜構造体と前記構造膜部との間に、梁体を更に備え、
前記梁体は、前記膜構造体に対して前記構造膜部を支持する、
請求項１に記載の吸音構造体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、吸音構造体に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
オフィスや会議室や住宅、工場等の空間には、高い遮音性が求められるものがある。このため、従来から、このような空間には、壁や天井、床等の空間の仕切り等に吸音機能を有する吸音構造体が設けられている（例えば、特許文献１参照。）。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－９６８２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
例えば、特許文献１に記載の吸音構造体は、低周波領域において吸音作用を奏するものであり、従来の吸音構造体は、低周波領域、中周波領域、又は高周波領域等の特定の周波数領域において吸音作用を奏するものであった。一方、広い範囲の周波領域において、吸音作用を奏するようにする場合、吸音構造体が大型化し大重量となっていた。このため、従来の吸音構造体に対しては、重量の増加を抑えつつ、広い範囲の周波領域において吸音作用を奏する構成が求められている。
【０００５】
本発明は、上述の課題に鑑みてなされたものであり、その目的は、重量の増加を抑えつつ、広い範囲の周波領域において吸音作用を奏する吸音構造体を提供することにある。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明に係る吸音構造体は、一方及び前記一方とは反対側の他方に面する板状の構造体である板構造体と、前記板構造体を収容可能な空間を形成する部材である筐体とを備え、前記板構造体は、前記一方及び前記他方に面する膜状の部材である膜構造体と、前記一方に向かって前記膜構造体に対向する構造膜部とを有し、前記構造膜部は、複数の前記一方に向かって突出する空間を形成する突出部を有する。
【０００７】
本発明の一態様に係る吸音構造体において、前記膜構造体は、膜状の部材である膜体と、弾性を有する膜状の部材である弾性膜部とを有し、前記膜体は、前記一方及び前記他方に夫々面する一対の互いに背向する面を有する。
【０００８】
本発明の一態様に係る吸音構造体において、前記弾性膜部は、複数の貫通孔を有する。
【０００９】
本発明の一態様に係る吸音構造体において、前記膜体は、空気の透過を抑制する部材である。
【００１０】
本発明の一態様に係る吸音構造体において、前記膜体は、膜状の部材である基膜部と、空気を遮断するための膜状の部材である空気遮断膜部とを有する。
（【００１１】以降は省略されています）
