公開番号2025168127
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024073273
出願日2024-04-27
発明の名称遮音材
出願人個人
代理人
主分類G10K 11/16 20060101AFI20251030BHJP(楽器;音響)
要約【課題】優れた遮音性能および強度を有する遮音材を提供することを目的とする。
【解決手段】珪藻土からなる第一の多孔質構造を含む遮音材であって、前記珪藻土からなり、前記第一の多孔質構造よりも口径が小さくかつ緻密である第二の多孔質構造をさらに含む遮音材。
【選択図】図1
特許請求の範囲【請求項１】
珪藻土からなる第一の多孔質構造を含む遮音材であって、前記珪藻土からなり、前記第一の多孔質構造よりも口径が小さくかつ緻密である第二の多孔質構造をさらに含むことを特徴とする遮音材。
続きを表示（約 530 文字）【請求項２】
前記多孔質構造の孔径がそれぞれ異なり、かつ前記珪藻土からなる第三の多孔質構造がさらに形成されている請求項１記載の遮音材。
【請求項３】
前記珪藻土が稚内珪藻土である請求項１記載の遮音材。
【請求項４】
前記第一の多孔質構造の気孔率が５０％以上であり、前記第二の多孔質構造の気孔率が１０％以下である請求項１記載の遮音材。
【請求項５】
前記多孔質構造がいずれも焼成体から成る請求項１記載の遮音材。
【請求項６】
珪藻土の粉体を含むスラリーを用いて遮音材を製造する方法であって、可燃性物質を用いて、前記珪藻土からなる多孔質構造を有する第一の層と前記珪藻土からなり、前記第一の層よりも前記多孔質構造の孔径が小さくかつ緻密に形成されている緻密多孔質構造を有する第二の層とを形成することを特徴とする遮音材の製造方法。
【請求項７】
前記可燃性物質がポリマーである請求項６記載の製造方法。
【請求項８】
前記スラリーを、取り外し可能な内枠を有する成形型に入れたのち焼成することにより前記第一の層および前記第二の層それぞれ形成する請求項６記載の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、珪藻土を含む遮音材に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、珪藻土は成形加工されバスマット等に用いられている。近年においては、稚内珪藻土と呼ばれるメソポア珪藻土の用途開発が進められ、例えば、壁材などの建築資材として用いられている。
【０００３】
近年においては、さらに特殊な多孔質構造を有する遮音材の検討が進められている（特許文献１）。しかしながら、従来の珪藻土製品はいずれも遮音性能および強度において両立できるものは少なく、特に遮音性能および強度の両方に優れた珪藻土製品はなく、従来の珪藻土製品はまだまだ満足のいくものではなかった。
【先行技術文献】
【特許文献】
【０００４】
特開2023-173401号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、優れた遮音性能および強度を有する遮音材を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明者は、上記目的を達成すべく鋭意検討した結果、珪藻土からなる多孔質構造を有する第一の層を含む構造体であって、前記珪藻土からなり、前記第一の層よりも前記多孔質構造の孔径が小さくかつ緻密に形成されている緻密多孔質構造を有する第二の層が前記第一の層上に設けられている構造体が、優れた遮音性能を有しているだけでなく、優れた強度をも有しており、このような構造体が遮音材として有用であり、上記した従来の問題を一挙に解決できるものであることを見出した。
また、本発明者は、上記知見を得た後、さらに検討を重ねて、本発明を完成させるに至った。
【０００７】
すなわち、本発明は、以下の発明に関する。
[１] 珪藻土からなる第一の多孔質構造を含む遮音材であって、前記珪藻土からなり、前記第一の多孔質構造よりも口径が小さくかつ緻密である第二の多孔質構造をさらに含むことを特徴とする遮音材。
[２] 前記多孔質構造の孔径がそれぞれ異なり、かつ前記珪藻土からなる第三の多孔質構造がさらに形成されている[１]記載の遮音材。
[３] 前記珪藻土が稚内珪藻土である[１]記載の遮音材。
[４] 前記第一の多孔質構造の気孔率が５０％以上であり、前記第二の多孔質構造の気孔率が１０％以下である[１]記載の遮音材。
[５] 前記多孔質構造がいずれも焼成体から成る[１]記載の遮音材。
[６] 珪藻土の粉体を含むスラリーを用いて遮音材を製造する方法であって、可燃性物質を用いて、前記珪藻土からなる多孔質構造を有する第一の層と前記珪藻土からなり、前記第一の層よりも前記多孔質構造の孔径が小さくかつ緻密に形成されている緻密多孔質構造を有する第二の層とを形成することを特徴とする遮音材の製造方法。
[７] 前記可燃性物質がポリマーである[６]記載の製造方法。
[８] 前記スラリーを、取り外し可能な内枠を有する成形型に入れたのち焼成することにより前記第一の層および前記第二の層それぞれ形成する[６]記載の製造方法。
【発明の効果】
【０００８】
本発明の遮音材は、優れた遮音性能を有しており、強度が優れているという効果を奏する。
【図面の簡単な説明】
【０００９】

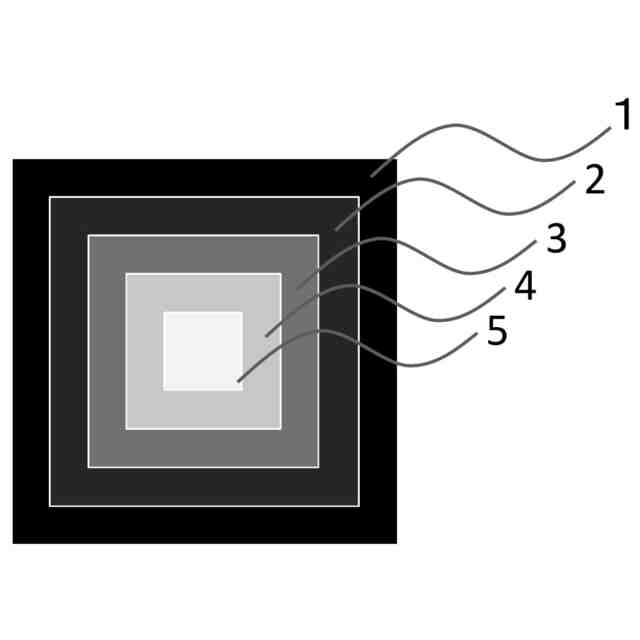

実施例１において用いられる、取り外し可能な複数の内枠を備える成形型を示す図である。
【発明を実施するための形態】
【００１０】
本発明の遮音材は、珪藻土からなる多孔質構造（第一の多孔質構造）を有する第一の層を含む構造体であって、前記珪藻土からなり、前記第一の層よりも前記多孔質構造の孔径が小さくかつ緻密に形成されている緻密多孔質構造（第二の多孔質構造）を有する第二の層が前記第一の層上に設けられていることを特徴とする。
（【００１１】以降は省略されています）
