公開番号2025166264
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2025140980,2024098555
出願日2025-08-27,2022-03-24
発明の名称電子鍵盤楽器
出願人カシオ計算機株式会社
代理人弁理士法人コスモ国際特許事務所
主分類G10H 1/32 20060101AFI20251028BHJP(楽器;音響)
要約【課題】スピーカと鍵盤とを接近させてケースを小型にしつつ音質も向上させた電子鍵盤楽器を提供する。
【解決手段】電子鍵盤楽器10は、電子鍵盤楽器10の演奏者側に設けられた鍵盤50と、第1放音孔部71を備える背面パネル212、当該背面パネル212に連設する上面パネル211、及び鍵盤50に対応した鍵盤配置部60を備えるケース200と、鍵盤配置部60に配置される鍵盤50と、第1放音孔部71に対応して配置される放音部であるスピーカ75と、上面パネル211と背面パネル212に亘って固定され、鍵盤50とスピーカ75との間に配置される防磁材料を含む防磁部材100と、を備える。
【選択図】図6
特許請求の範囲【請求項１】
電子鍵盤楽器の演奏者側に設けられた鍵盤と、第１放音孔部を備える背面パネル、当該背面パネルに連設する上面パネル、及び前記鍵盤に対応した鍵盤配置部を備えるケースと、
前記第１放音孔部に対応して配置される放音部と、
前記上面パネルと前記背面パネルに亘って固定され、前記鍵盤と前記放音部との間に配置される防磁材料を含む防磁部材と、
を備える電子鍵盤楽器。
続きを表示（約 380 文字）【請求項２】
前記上面パネルは、演奏者側に放音される第２放音孔部を備え、
前記防磁部材は、前記第２放音孔部に対応する開口部を有する、請求項１に記載の電子鍵盤楽器。
【請求項３】
前記第２放音孔部は、前記鍵盤側に放音される、請求項２に記載の電子鍵盤楽器。
【請求項４】
前記開口部は、円弧状に設けられる請求項２又は請求項３に記載の電子鍵盤楽器。
【請求項５】
前記防磁部材は、左右方向に開放部が設けられる、請求項１乃至請求項４の何れかに記載の電子鍵盤楽器。
【請求項６】
前記鍵盤は、ハンマー部材を備える、請求項１乃至請求項５の何れかに記載の電子鍵盤楽器。
【請求項７】
前記防磁部材は、下側に非開放部が設けられる、請求項１乃至請求項６の何れかに記載の電子鍵盤楽器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子鍵盤楽器に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来から、ハンマー部材やカウンタウェイトを備えることで、本物のピアノに近い打鍵感覚を得ることができる電子鍵盤楽器が提供されている。このハンマー部材等は、鉄系の材料で形成されることがある。すると、スピーカに設けられる磁石の磁力がハンマー部材等の動作に影響し、打鍵感覚に影響することがある。特許文献１には、ケースの上面パネルに設けられたスピーカと、鍵盤の白鍵や黒鍵に対応して配置されるハンマー部材との間に、防磁シートが設けられた電子鍵盤楽器が開示されている。この防磁シートにより、スピーカの磁石による磁力の影響を低減している。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－３５６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の電子鍵盤楽器では、スピーカと、鍵盤のハンマー部材を接近して設けることができるので、ケースを小型にすることができる。しかしながら、ケースを小型にすることで、スピーカによる振動がケース全体に影響し易くなり、ビビリ音等が生じて音質に悪影響が生じてしまうことが懸念される。
【０００５】
本発明は、スピーカと鍵盤とを接近させてケースを小型にしつつ音質も向上させた電子鍵盤楽器を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る電子鍵盤楽器は、電子鍵盤楽器の演奏者側に設けられた鍵盤と、第１放音孔部を備える背面パネル、当該背面パネルに連設する上面パネル、及び前記鍵盤に対応した鍵盤配置部を備えるケースと、前記第１放音孔部に対応して配置される放音部と、前記上面パネルと前記背面パネルに亘って固定され、前記鍵盤と前記放音部との間に配置される防磁材料を含む防磁部材と、を備える。
【発明の効果】
【０００７】
本発明によれば、スピーカと鍵盤とを接近させてケースを小型にしつつ音質も向上させた電子鍵盤楽器を提供することができる。
【図面の簡単な説明】
【０００８】
本発明の実施形態に係る電子鍵盤楽器を前側から見た斜視図である。
本発明の実施形態に係る電子鍵盤楽器を後側から見た斜視図である。
本発明の実施形態に係る電子鍵盤楽器の背面パネルを分解して示す、後側から見た斜視図である。

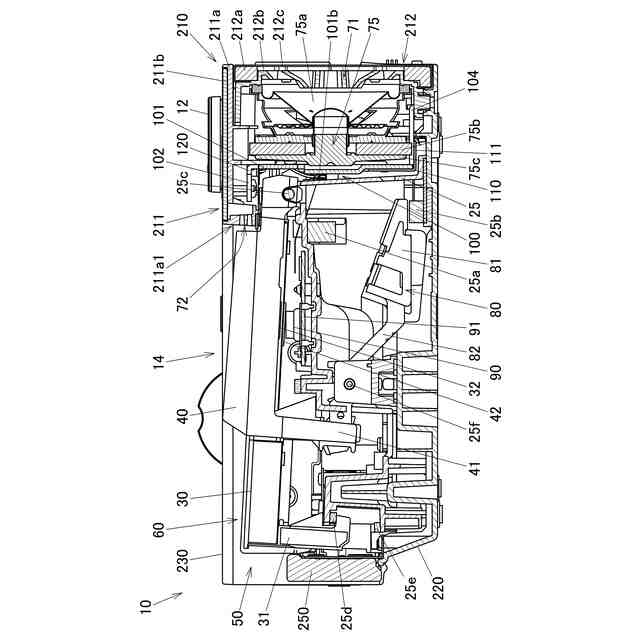

本発明の実施形態に係る電子鍵盤楽器の図１のＩＶ－ＩＶ断面図である。

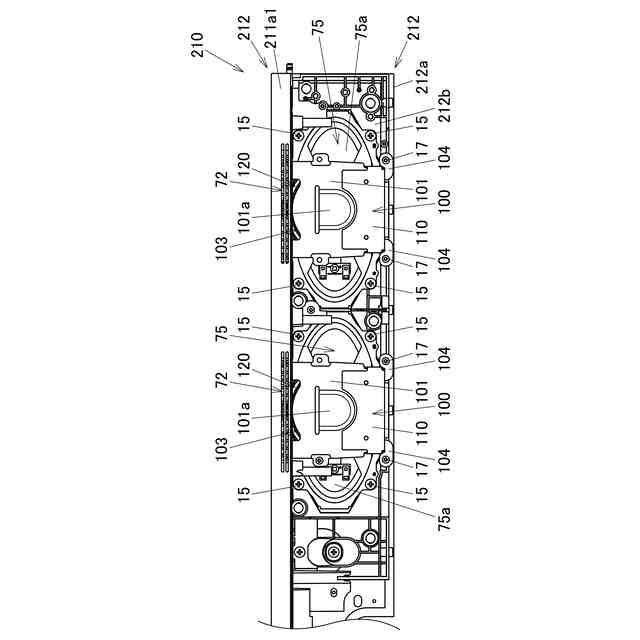

本発明の実施形態に係る電子鍵盤楽器の上側ケース部分を示す要部拡大正面図である。

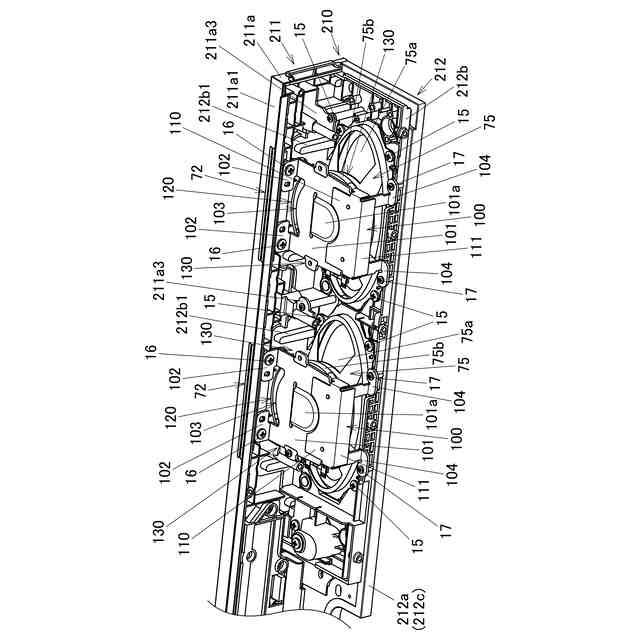

本発明の実施形態に係る電子鍵盤楽器の上側ケース部分を示す要部拡大斜視図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態を図に基づいて説明する。図１に示す電子鍵盤楽器１０は、複数の鍵としての複数の白鍵３０と複数の黒鍵４０を備えるフルサイズ（８８鍵）の鍵盤５０と、ケース２００とを備える。鍵盤５０は、電子鍵盤楽器１０の演奏者側（前面側）に設けられる。なお、以下の説明においては、鍵盤５０の鍵の前後方向ＦＢにおける前を前側Ｆ、鍵の前後方向ＦＢの後を後側Ｂとし、鍵盤５０に向かって左を左側Ｌ、右を右側Ｒとする。鍵盤５０の鍵の配列方向は、左右方向ＬＲである。また、電子鍵盤楽器１０の上下方向ＵＬにおいて上を上側Ｕｐ、下を下側Ｌｏとする。
【００１０】
図１及び図２に示すように、ケース２００は、上側ケース２１０と、下側ケース２２０と、側面ケースとしての左側面ケース２３０及び右側面ケース２４０と、前側ケース２５０とを有する。上側ケース２１０は、上面パネル２１１と、背面パネル２１２とを有し、縦断面が略Ｌ字状（図４参照）とされ、左右方向ＬＲに長尺状に形成されている。前後方向ＦＢに長い略長矩形箱状の左側面ケース２３０及び右側面ケース２４０は、夫々、上側ケース２１０及び前側ケース２５０の左右の端部に設けられている。下側ケース２２０は、上側ケース２１０及び側面ケース（左側面ケース２３０、右側面ケース２４０）の下側Ｌｏに設けられている。
（【００１１】以降は省略されています）
