公開番号2025165730
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2024069997
出願日2024-04-23
発明の名称遮音ユニット、遮音構造体、および区画設備
出願人ピクシーダストテクノロジーズ株式会社
代理人IPTech弁理士法人
主分類G10K 11/172 20060101AFI20251028BHJP(楽器;音響)
要約【課題】空間を完全に閉塞することなく高い遮音性能を実現する遮音ユニット、遮音構造体および区画設備を提供する。
【解決手段】本開示の一態様の遮音ユニット10は、第1共鳴器11と、第1共鳴器から所定方向に離れた位置に設けられた第2共鳴器12と、第2共鳴器から所定方向に離れた位置に設けられた第3共鳴器13とを備え、第1共鳴器と第2共鳴器との間隔と、第2共鳴器と第3共鳴器との間隔とは、略等しい。これにより、遮音ユニットは、間隔Tzに依存する波長λTzに対応する周波数fTzにおいて透過損失が極大化し、周波数fTzにおいて高い遮音性能を発揮する。
【選択図】図2
特許請求の範囲【請求項１】
第１共鳴器と、
前記第１共鳴器から所定方向に離れた位置に設けられた第２共鳴器と、
前記第２共鳴器から前記所定方向に離れた位置に設けられた第３共鳴器と
を備え、
前記第１共鳴器と前記第２共鳴器との間隔と、前記第２共鳴器と前記第３共鳴器との間隔とは、略等しい、
遮音ユニット。
続きを表示（約 1,100 文字）【請求項２】
前記第１共鳴器、前記第２共鳴器、および前記第３共鳴器は、互いに異なる周波数で共鳴する、
請求項１に記載の遮音ユニット。
【請求項３】
前記第２共鳴器、および前記第３共鳴器は、互いに異なる周波数で共鳴し、
前記第１共鳴器は、前記第２共鳴器、および前記第３共鳴器のそれぞれと同一の周波数で共鳴する、
請求項１に記載の遮音ユニット。
【請求項４】
前記第１共鳴器は、前記遮音ユニットが備える複数の共鳴器のうち騒音源に最も近い共鳴器である、
請求項３に記載の遮音ユニット。
【請求項５】
前記第１共鳴器、前記第２共鳴器、および前記第３共鳴器は、同一の周波数で共鳴する、
請求項１に記載の遮音ユニット。
【請求項６】
前記遮音ユニットは、前記第１共鳴器と前記第２共鳴器との間隔に依存する特定周波数において透過損失が極大化し、
前記第１共鳴器、前記第２共鳴器、および前記第３共鳴器は、いずれも前記特定周波数とは異なる周波数で共鳴する、
請求項１に記載の遮音ユニット。
【請求項７】
前記特定周波数は、前記第１共鳴器の共鳴周波数、前記第２共鳴器の共鳴周波数、および前記第３共鳴器の共鳴周波数の、いずれよりも高い、
請求項６に記載の遮音ユニット。
【請求項８】
前記遮音ユニットは、前記第１共鳴器、前記第２共鳴器、および前記第３共鳴器を含む３以上の共鳴器を備え、
前記３以上の共鳴器は全て前記所定方向に沿って所定間隔毎に設けられている、
請求項１に記載の遮音ユニット。
【請求項９】
前記第１共鳴器から前記所定方向に離れた位置に設けられた第４共鳴器と、
前記第４共鳴器から前記所定方向に離れた位置に設けられた第５共鳴器と
をさらに備え、
前記第１共鳴器と前記第４共鳴器との間隔は、前記第４共鳴器と前記第５共鳴器との間隔と略等しく、前記第１共鳴器と前記第２共鳴器との間隔とは異なる、
請求項１に記載の遮音ユニット。
【請求項１０】
第４共鳴器と、
前記第４共鳴器から前記所定方向に離れた位置に設けられた第５共鳴器と、
前記第５共鳴器から前記所定方向に離れた位置に設けられた第６共鳴器と
をさらに備え、
前記第４共鳴器と前記第５共鳴器との間隔は、前記第５共鳴器と前記第６共鳴器との間隔と略等しく、前記第１共鳴器と前記第２共鳴器との間隔とは異なる、
請求項１に記載の遮音ユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、遮音ユニット、遮音構造体、および区画設備に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、ビデオ会議の普及とともに、ブース型設備が各所に設置されつつある。ブース型設備は、その開放の度合いによって、クローズド型、セミクローズド型、およびオープン型に大別することができる。オープン型又はセミクローズド型のブースは設置の容易性に優れるが、天井又は側面の少なくとも一部が開放されているため、内部空間の音が外に漏れやすく、逆に外の音が内部空間に入り込みやすいため、静粛性に難がある。これに対して、クローズド型ブースは、天井及びすべての側面が閉塞されるため、内部空間の音が外に漏れるのを抑制できる。また特許文献１には、吸音クロスおよび吸音材を用いて吸音天井を構成する技術的思想について開示されている。特許文献１の技術をブース型設備に適用すれば、ブースの内部における静粛性も改善する可能性がある。
【０００３】
一方、クローズド型ブースには、設置環境の制限や高いコストが原因となって設置の容易性に劣るという問題がある。例えば、クローズド型ブースは天井が塞がれているため、ブースが設置された建物の天井にスプリンクラーが設置されていたとしても、当該スプリンクラーの水がブース内に届かない。そのため、ブース設備内へのスプリンクラーの設置などの個別の防火対策が必要となる。
【先行技術文献】
【特許文献】
【０００４】
特開2007-332619号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
このようなブース型設備の例に限らず、特定の空間の内部と外部との間における遮音性を向上させることが求められる一方で、その空間の内部と外部との間で水または空気などの流体やその他の小さい物体を通過可能とすることが求められることがある。
【０００６】
本開示の目的は、空間を完全に閉塞することなく高い遮音性能を実現することである。
【課題を解決するための手段】
【０００７】
本開示の一態様の遮音ユニットは、第１共鳴器と、第１共鳴器から所定方向に離れた位置に設けられた第２共鳴器と、第２共鳴器から所定方向に離れた位置に設けられた第３共鳴器とを備え、第１共鳴器と第２共鳴器との間隔と、第２共鳴器と第３共鳴器との間隔とは、略等しい。
【図面の簡単な説明】
【０００８】
本実施形態の遮音ユニットの斜視図である。
本実施形態の遮音ユニットをＸ－方向から見た図である。

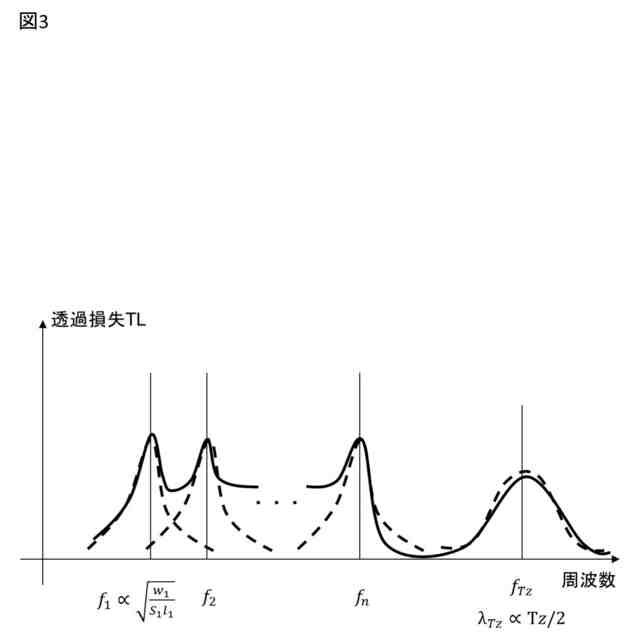

本実施形態の遮音ユニットの透過損失の周波数特性を例示するグラフである。
本実施形態の遮音構造体の斜視図である。
本実施形態の区画設備を概念的に示す図である。

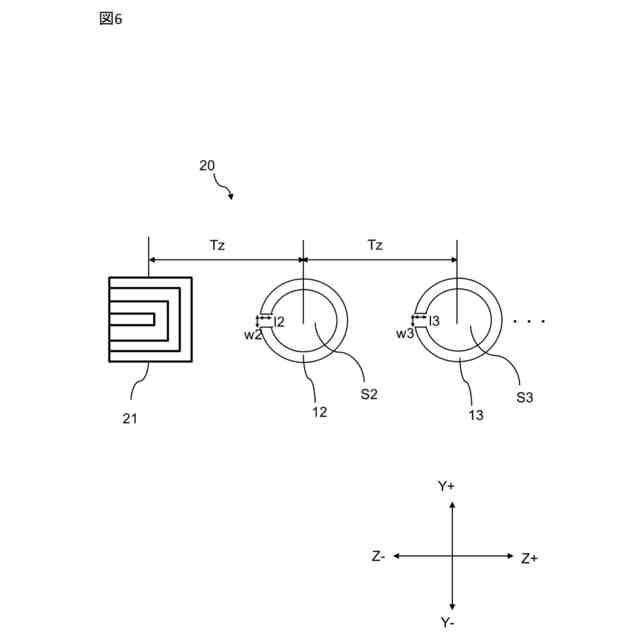

変化例１の遮音ユニットをＸ－方向から見た図である。
変化例１の遮音ユニットの吸音率の周波数特性を例示するグラフである。
変形例２の遮音ユニットをＸ－方向から見た図である。

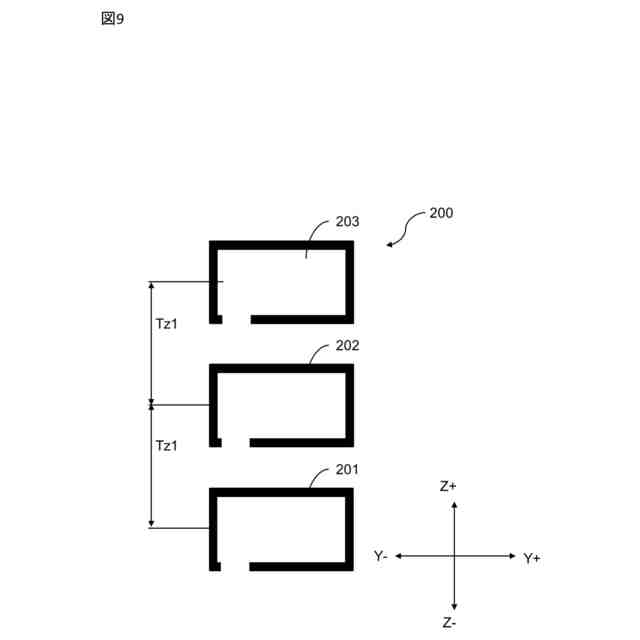

その他の変形例の遮音ユニットをＸ－方向から見た図である。
その他の変形例の遮音ユニットをＸ－方向から見た図である。
その他の変形例の遮音ユニットをＸ－方向から見た図である。
その他の変形例の遮音ユニットをＸ－方向から見た図である。
その他の変形例の遮音ユニットの斜視図である。
その他の変形例の遮音ユニットをＸ－方向から見た図である。
その他の変形例の遮音ユニットの共鳴器の周波数特性を例示するグラフである。
変形例３の遮音ユニットの配置を示す区画設備の上面図である。
変形例３の遮音ユニットの配置を示す区画設備の上面図である。
変形例４の遮音ユニットの配置を示す区画設備のＺＸ平面の断面図である。
変形例５の遮音ユニットの配置を示す区画設備のＺＸ平面の断面図である。
変形例６の遮音ユニットの配置を示す区画設備のＺＸ平面の断面図である。
変形例７の第１例の遮音ユニットの配置を示す区画設備のＺＸ平面の断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施形態について、図面に基づいて詳細に説明する。なお、実施形態を説明するための図面において、同一の構成要素には原則として同一の符号を付し、その繰り返しの説明は省略する。
【００１０】
以降の説明において、複数の同種の要素について共通の説明を述べる場合に、例えば「９９」のような共通の符号を用いることがある。他方、これらの要素について個別に説明を述べる場合に、「９９－１」、または「９９－２」のように共通の符号に添え字を付した符号を用いることがある。
（【００１１】以降は省略されています）
