公開番号2025159700
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2025025004
出願日2025-02-19
発明の名称管楽器用リガチャ-
出願人個人
代理人
主分類G10D 9/02 20200101AFI20251014BHJP(楽器;音響)
要約【課題】従来のリガチャーでは、経年使用での歪みの問題や、メーカーの違いによる様々なマウスピースの形状(図15)によっては締め付けのバランスが完全には一致せず、わずかな隙間や締め付け力の不均一さにより、振動に対するリガチャー自身の共振を完全に抑えきれないという不具合があった。マウスピース(1)にリード(2)を固定する際、最小の接触面積かつ様々なマウスピースの形状(図15)に対してもフレキシブルに対応し、均一な力での締め付けを実現し、音の響きの向上をはかる。

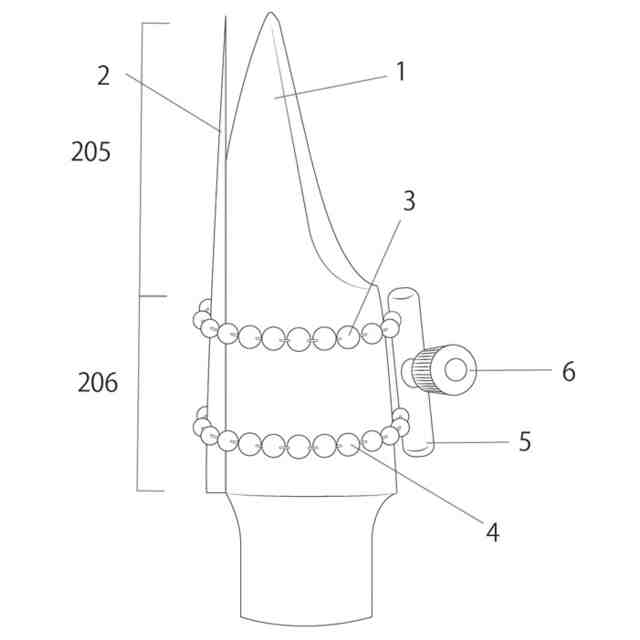

【解決手段】本発明リガチャーは、球体及び3次元曲面をもつ突起が、複数あるいは連続的に形成された締め付け具2本(3)(4)と、その各々の円周に対し調整できる固定具(図10)との組み合わせにより、様々なマウスピース(図15)に対し柔軟に沿い、点接触で均一な締め付けを実現し、リード(2)をマウスピース(1)に圧接できる管楽器用のリガチャーである。
【選択図】図1
特許請求の範囲【請求項１】
球体が複数形成された締め付け具2本と、締め付け具の両端を取り付けた取り付け具一対と、取り付け具一対の間隔を調整するネジ具から構成され、リードとマウスピースに柔軟に沿う点接触で締め付け具各々が略全周にわたって締め付けることを特徴とする管楽器用リガチャー。
続きを表示（約 400 文字）【請求項２】
当接面が３次元曲面の突起物が複数形成された締め付け具２本と、締め付け具の両端を取り付けた取り付け具一対と、取り付け具一対の間隔を調整するネジ具から構成され、リードとマウスピースに柔軟に沿う点接触で締め付け具各々が略全周にわたって締め付けることを特徴とする管楽器用リガチャー。
【請求項３】
ネジ具のネジ部を通す、取り付け具の貫通穴の形は円か長丸であり、穴の大きさはネジ部の径に対して大きく、１ミリ程度以上の隙間を有する事を特徴とする、請求項１又は２に記載の管楽器用リガチャー。
【請求項４】
ネジ具のネジ部は取り付け具一対の間の間隔（２０７）を１７ミリ程度以上調節できることを特徴とする請求項３に記載の管楽器用リガチャー。
【請求項５】
締め付け具は、金属製のボールチェーンであることを特徴とする請求項４に記載の管楽器用リガチャー。

発明の詳細な説明【技術分野】
【０００１】

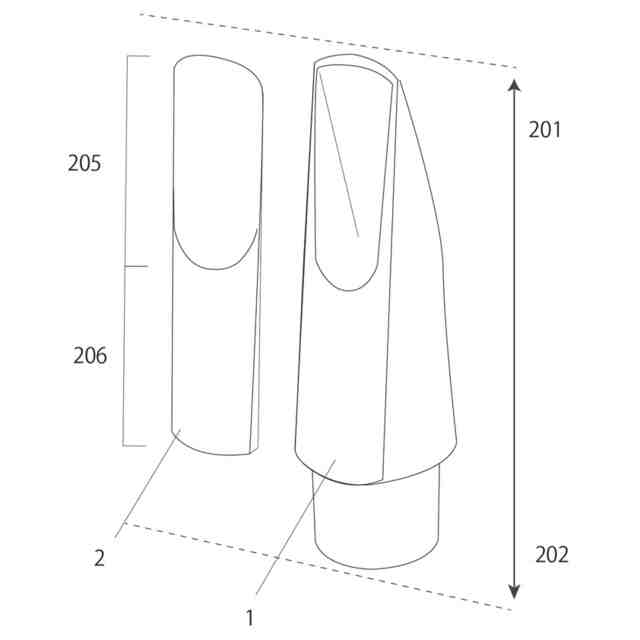

本発明は、管楽器のマウスピ－ス（１）にリ－ド（２）（図３）を固定するためのリガチャ－に関するものである。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
管楽器用リガチャーは、サックス及びクラリネットに用いられるマウスピース（１）とリード（２）（図３）を固定するための締め金具として一般に知られている。例えば、図１１（特許文献１）に記載されているような、薄い金属板を金型で切り出し、リング状に形成されたものである。図１２（特許文献２）は薄い金属板をリング状に形成しただけでなく、その内側に突起を幾つか設け、マウスピース（１）とリード（２）に対して接触面を少なくするという工夫がされている。最近では図１３（特許文献３）のような紐とプレートを組み合わせて作ったものや、皮革、合成ゴム、ワイヤーとプレートを組み合わせたものなども販売されている。
【０００３】
リガチャーは単にマウスピース（１）とリード（２）を固定するためだけの道具ではなく、その個性は様々であり、その種類によって音色の印象や吹き心地が変わる。奏者は自分にあったリガチャーを追い求める場合が多い。本発明のリガチャー開発者は一人のサックス奏者として、万人に近い人が心地のよい吹奏感を得られるよう、入れた息が損失なく音に変換されるよう、接する面積や締め付け力のバランス等にこだわり開発を行った。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－０２２０５５
特開２０２０－６４１３３
特開２００６－１６３３８２
特開２０１０－１９９４８
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、シングルリード楽器であるサックスの音の源はリード（２）の振動部（２０５）（図３）で生じた振動である。その振動が空気を震わせ管を通り音になる。リード（２）の固定部（２０６）（図３）がリガチャーでしっかりと固定されていない場合、固定位置のずれやリガチャー自身に共振が生じる。つまり振動の一部が音に反映されないことになる。
【０００６】
特許文献１（図１１）や特許文献２（図１２）に開示されているような、薄い金属製のリガチャーを使用すると、マウスピース（１）との脱着の際の力の入れ具合や、落下時の衝撃により歪みの問題が経年使用で生じる。一見、正円に見えても、歪みが生じていると、特許文献１や特許文献２で書かれているような性能は発揮できない。またマウスピース（１）のリガチャー装着部（２０４）の形状は図１５の通り、先細りの形（１０１）（１０２）（１０３）や膨らみのある樽型（１０４）、あるいは寸胴型（１０５）（１０６）であり、その曲面や傾斜角度も様々である。よって、一つのモデルに合うように作られた薄い金属製リガチャーでは、モデル外のマウスピース（図１５）に使用すると、そのリガチャー装着範囲（２０４）の前方部（２０１）か後方部（２０２）どちらかの円周が一致せず、わずかに生じる締め付けの甘さや隙間により、リガチャー自身の共振を完全に抑えられないといった問題があった。また、特許文献２のリガチャー装着時では、マウスピース（１）とリード（２）に対し、必ず正しい角度で取り付けなければ、特許文献２で書かれているような性能は発揮できないという問題もあった。また、例えばアルトサックス用に作られた特許文献２のリガチャーではテナーサックス用マウスピースには太さと傾斜角が合わないためとりつけることができないという問題もあった。
【０００７】
特許文献３（図１３）に開示されているような紐とプレートを組み合わせたリガチャーは、プレートの前後に取り付けられた２本の紐を縛り上げることで、リード（２）の固定部（２０６）（図３）をプレートで圧し、マウスピース（１）とリード（２）を固定する。
しかしながら、モデル外の形状のマウスピース（図１５）では、プレートはリード（２）の固定部（２０６）を均一な力で圧接することはできない。このリガチャーの効果が発揮されるには、２本の紐で締める際、マウスピース（１）のリガチャー装着範囲（２０４）の前方部（２０１）と後方部（２０２）に対して、２本共に円周が一致する必要がある。片方でも紐が円周に合わなかった場合、紐にゴムのような伸縮性があるか、どこかに紐の長さの調整や締め付け力の調整機能がなければ、片方の紐に過度な緊張が生まれ、無理に締め続けると切れる恐れもある。特許文献３の全文の記述には紐の伸縮性や締め付け部材（固定部材）等による調整機能については明記されていない。実際、市販されている特許文献３のタイプのリガチャーは、例えばアルトサックス用リガチャーであっても、様々なマウスピース（図１５）に合わせて、複数種販売がされている。よって、一つのモデルに合うように作られた紐とプレートのリガチャーでは、モデル外のマウスピース（図１５）で使用するとプレート全体に渡った均一な圧接は出来ないという問題があった。また、特許文献３のリガチャー装着時にはマウスピース（１）とリード（２）に対し、必ず正しい角度で取り付けなければ、特許文献３で書かれているような性能は発揮できないという問題もあった。また、例えばアルトサックス用マウスピース（１）に作られた特許文献３のリガチャーではテナーサックス用マウスピース（１）には傾きが合わないためとりつけることができないという問題もあった。
【０００８】
特許文献４（図１４）に開示されているようなリガチャーは、リード（２）を抑える部分にはボールチェーン（図１７）が使われており、リガチャー装着部分（２０４）の前方部（２０１）と後方部（２０２）でボールチェーンの球の数（長さ）を変える等の工夫で、様々なタイプのマウスピース（図１５）にある程度対応し、球による極めて少ない面積でリード（２）を圧接できる工夫がされている。しかしながら、このリガチャーは大部分が金属製のプレートで形成しているため、上記で述べたような、経年使用で起こりうる歪みの問題が生じる。またボールチェーンの球の数で長さを調整する工夫についてだが、球１つ分の増減で、２～３ミリ程度長さが変わるため、０.1ミリ単位で調整したいマウスピース（１）の円周に対して、球１つ分の調整だけでも変わり過ぎてしまう。そのため、一つのモデルに合うように作られた金属製プレートとその計算された球数では、それ以外の様々なマウスピース（図１５）では均一にリード（２）を圧接することはできず、その締め付けの不均一さから生じたボールチェーンのたわみに振動が移り、リガチャー自身が振動してしまうという問題があった。また、特許文献４のリガチャー装着時にはマウスピース（１）とリード（２）に対し、必ず正しい角度で取り付けなければ、特許文献４で書かれているような性能は発揮できないという問題もあった。
【課題を解決するための手段】
【０００９】

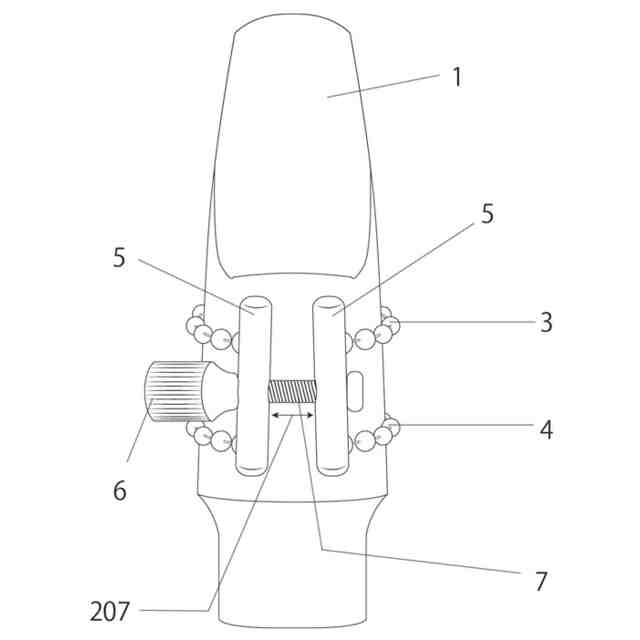

ところで、本発明のリガチャーでいう固定具（図１０）とは、一対２本の取り付け具（５）、ネジ具（７）、ネジ具のつまみ（６）の３部品の複合体を指す事とする。
【００１０】
ここでいう点接触とは、マウスピース（１）とリード（２）側の曲面と、締め付け具（３）（４）側の曲面が接する、小さな接触面積を指す事とする。
（【００１１】以降は省略されています）
