公開番号2025170774
公報種別公開特許公報(A)
公開日2025-11-19
出願番号2025077331
出願日2025-05-07
発明の名称ネック組立て特徴をもつギター
出願人テイラー - リスタグ、インコーポレイテッドドゥーイングビジネスアズテイラーギターズ
代理人弁理士法人浅村特許事務所
主分類G10D 3/06 20200101AFI20251112BHJP(楽器;音響)
要約【課題】弦楽器の部品を分解せずに楽器の胴体とネックとの位置ずれを矯正するための、容易で、効果的で、安価な方式を提供すること。
【解決手段】胴体と、フレット板が上に形成されたネックとを有するギターのネックを調整するための方法並びに装置であって、フレット板の下側が、無補強区間、及び胴体とネックとの間の角度が調整可能になるその間の調整手段を含む、方法並びに装置。
【選択図】図7
特許請求の範囲【請求項１】
ネック調整特徴をもつギターであって、
第１の接続表面及び第２の接続表面を有する胴体部分であって、前記表面が、互いに対して概ね直角である、胴体部分と、
前記胴体に接続可能なネック部分であって、前記第１の表面及び前記第２の表面との整列のための第３の接続表面及び第４の接続表面を有するネック部分と
を備え、
前記第１の接続表面が、前記胴体の前表面に形成された凹部にあり、前記胴体と前記ネックとの間の接続部を作り出すように前記ネック部分の前記第３の接続表面と整列し、
前記ギターが、
前記第３の接続表面の上端部に形成された枢動部であって、前記第１の接続表面と接触するように構築及び構成されていて、前記胴体及び前記ネックがそれらの間に予め定められた角度を形成するように枢動点を中心に回転可能であるやり方で、前記ネックと前記胴体との間に前記枢動点を形成する枢動部と、
前記ネックの上表面に形成されており前記ネックの前記上表面によって支持されているフレット板であって、前記胴体を越えて延在し前記胴体によって支持されているテール部分を有するフレット板と
を備え、
前記フレット板の下側が、前記枢動点の近傍に無補強区間を含む、
ギター。
続きを表示（約 890 文字）【請求項２】
前記枢動部が、頂部と、前記フレット板から離れる方向に前記頂部から延在する斜面とを含む、請求項１に記載のギター。
【請求項３】
調整可能な角度は、前記胴体と前記ネックとの間に形成された間隙が前記間隙の上端部と下端部との間の幅を増加させる第１位置と、前記間隙が前記上端部と前記下端部との間に実質的に一様な幅を維持する中間位置と、前記間隙が前記上端部と前記下端部との間の幅を減少させる第３位置とを含む、請求項２に記載のギター。
【請求項４】
調整可能な角度は、前記ネック及び前記胴体の前記枢動点を中心とした移動による、前記弦が前記フレット板の上表面の上を通ってより高い位置にある第１位置と、前記弦がより低い位置にある中間位置と、前記弦が最も低い位置にある第３位置とを含む、請求項２に記載のギター。
【請求項５】
前記枢動点を中心とした回転が、前記枢動点を中心に複数の位置のいずれかまで、前記胴体及び前記ネックを動かすように構築及び構成されている内部の調整部材で達成される、請求項４に記載のギター。
【請求項６】
前記調整部材が、前記上面に形成された響孔を介して前記胴体の内部より手の届くねじ切り締結具であり、前記ネック部分とのねじ切り関係にある、請求項５に記載のギター。
【請求項７】
保持締結具をさらに備え、前記保持締結具が、前記ネック部分とのねじ切り関係にある、請求項６に記載のギター。
【請求項８】
前記調整締結具及び前記保持締結具が、固着部材の中にねじ切りされており、前記部材が、前記第３の接続表面の後ろに前記ネック内に配設されている、請求項７に記載のギター。
【請求項９】
前記枢動部が、前記第３の接続部材の前記幅を横切って延在する、請求項２に記載のギター。
【請求項１０】
前記第３の接続表面が、そこから延在する延長部を含み、前記枢動部が、その両側に形成されている、請求項２に記載のギター。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ギターなどの弦楽器のネックを、その胴体に対して調整するためのシステムに関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
ギターは典型的に、２つの主な構成要素、ネックと胴体とを有する。音楽家は、ギターの弦で演奏される音のピッチを変更するために、弦をネック上にあるフレットに対して押圧する。したがって、ネックの設計及び弦が押し下げられ得る容易さは、ギターの性能の重要な部分である。
【０００３】
長年にわたる弦の張力は、時間とともに、ネックが胴体に接合される角度をひずませる又はゆがませる傾向がある。ギターの木材は形状を変え、ギター胴体に対するネック角度は損なわれる。最も一般的に、ギターの木材におけるこの挙動は、弦の高さを上げて指板から離し、最終的には、弦高が高すぎてもはやその楽器が容易に演奏可能でなくなる。そしてネックは、楽器から取り外される必要があり、再び弦を指板に近付けるために、２つの主な構成要素間の正しい幾何形状を再確立するように組み直される必要がある。一般にネックを取り外すことは、ボルト及び高精度スペーサーを外すこと、又は接着接合部に蒸気を当てて接着剤を軟化させることのいずれかを必要とするので、現在、ネックを組み直すことは、経験豊富な専門家に任せるのが最善の精密な修理である。
【０００４】
必要とされているのは、ギター胴体からネックを取り外す必要性を排除することにより、ネック組み直しを簡易化する装置及び方法である。
【発明の概要】
【０００５】
本開示は概して、弦楽器の胴体とネックとの位置ずれを、楽器の部品を分解せずに矯正するための、容易で、効果的で、安価な方式を提供する。１つの実施例において、本発明は、胴体と、フレット板が上に形成されたネックとを有するギターを含み、フレット板の下側が、無補強区間、及び胴体とネックとの間の角度が調整可能になるその間の調整手段を含む。
【図面の簡単な説明】
【０００６】
アコースティック・ギターの斜視図である。
アコースティック・ギターの斜視図である。
図１及び図２のアコースティック・ギターの主要部品を示す分解図である。
ヒール及びフレット板を含むギターのネック部分の部分図であり、フレット板のすぐ下のネックにある枢動形態を示している。

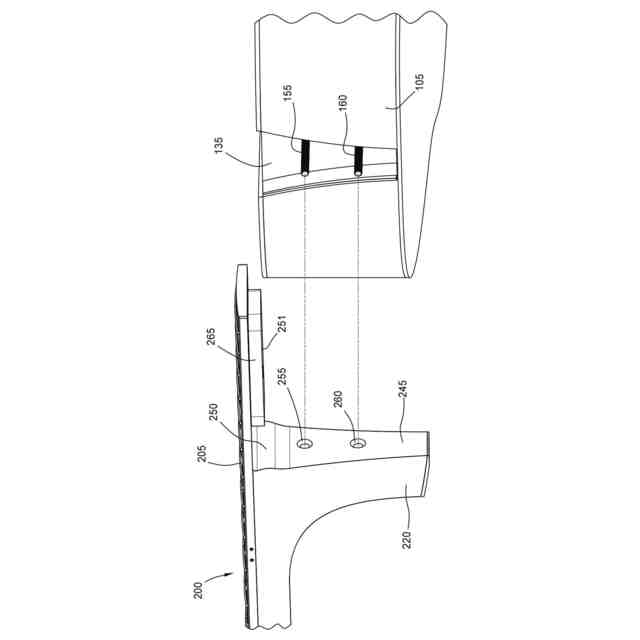

ギターのネックと胴体との間の接続部構成を示す斜視図である。
本発明の理解を円滑にするために、いくつかの切断線が他の図面を指す、ギターの上面図である。

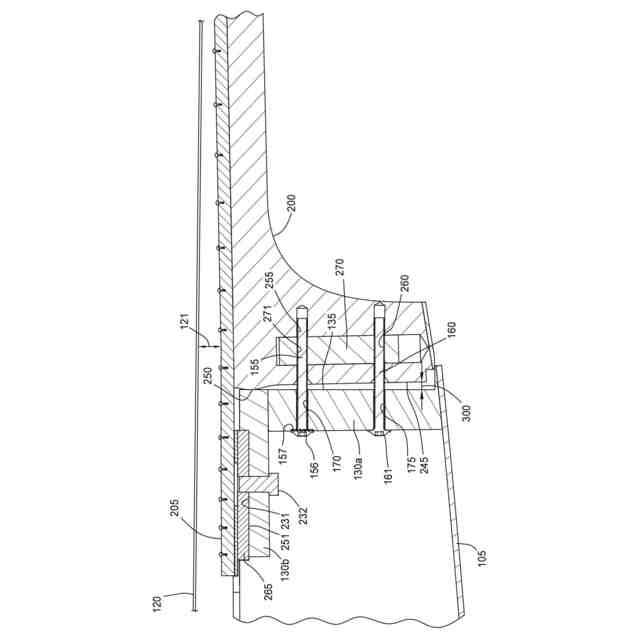

ギター・ネックと胴体との間の第１調整位置を示す、図６の線７－７に沿って取られた断面図である。
ギター・ネックと胴体との間の第２調整位置を示す、図６の線８－８に沿って取られた断面図である。
ギター・ネックと胴体との間の第３調整位置を示す、図６の線９－９に沿って取られた断面図である。
ギターのネックと胴体との間の接続部構成を示す斜視図であり、ネック部分ではなく胴体部分にある枢動形態を示している。
ギターのネックと胴体との間の接続部構成を示す斜視図であり、ネック部分が延長部を含み、枢動形態がその両側に形成されている。
ギターのネックと胴体との間の接続部構成を示す斜視図である。
調整の場所及び方法を示す切取図である。
【発明を実施するための形態】
【０００７】

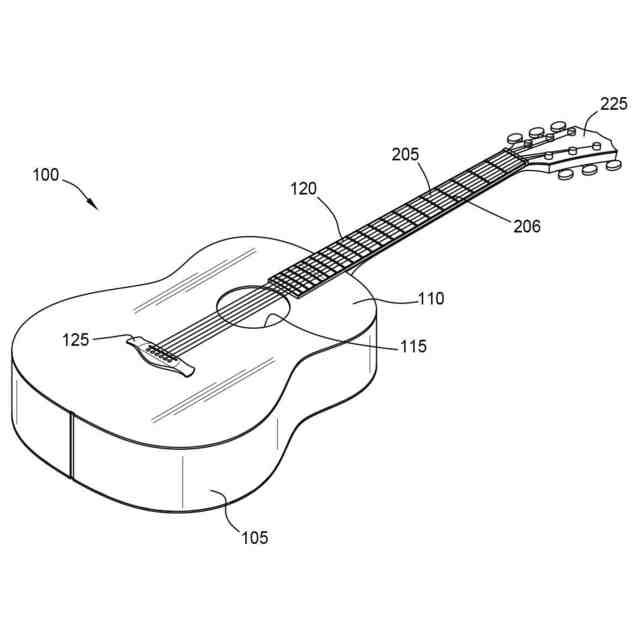

図１及び図２は、アコースティック・ギター１００の斜視図である。ギターは、上面１１０を有する胴体１０５と、胴体に取り付けられたネック２００とを含む。ネックは、胴体の第１の端部を越えて延在し、且つ上面に形成された響孔１１５に隣接するテール部分２１０と、ネック２００のギター胴体１０５への接続を円滑にするヒール部分２２０とを有するフレット板２０５を含む。フレット板２０５には複数のフレット２０６が設置されている。ギターの弦１２０は、駒１２５において胴体１０５に取り付けられており、ヘッドストック２２５においてネック２００の遠位端部に取り付けられている。ヘッドストックに装着されたチューナー２０７は、弦のピッチを変更するために、各弦がぴんと張られること又は緩められることを可能にする。
【０００８】
図３は、図１及び図２のアコースティック・ギター１００の主要部品を示す分解図である。胴体１０５は、その上面１１０に加えて、逆Ｌ字形状を有する構造部材１３０を含む。部材の垂直部分１３０ａは、胴体の前表面に形成された第１の接続表面１３５（図３では見えない）と、部材の水平部分１３０ｂにおいて第１の接続表面１３５に直角に形成された第２の接続表面１４０とを含む。ネック２００は、そのフレット板２０５及びヘッドストック２２５に加えて、第１の表面１３５への接続のための第３の接続表面２４５と、水平部分１３０ｂの第２の表面１４０への接続のための第４の接続表面２５１（図４参照）とを含む。また図３で見えているのは、本明細書で開示される２つの締結具、胴体部分１０５とネック部分２００との間の接続を円滑にする保持締結具１５５と、胴体１０５に対するネック２００の調整を円滑にする調整締結具１６０とである。
【０００９】

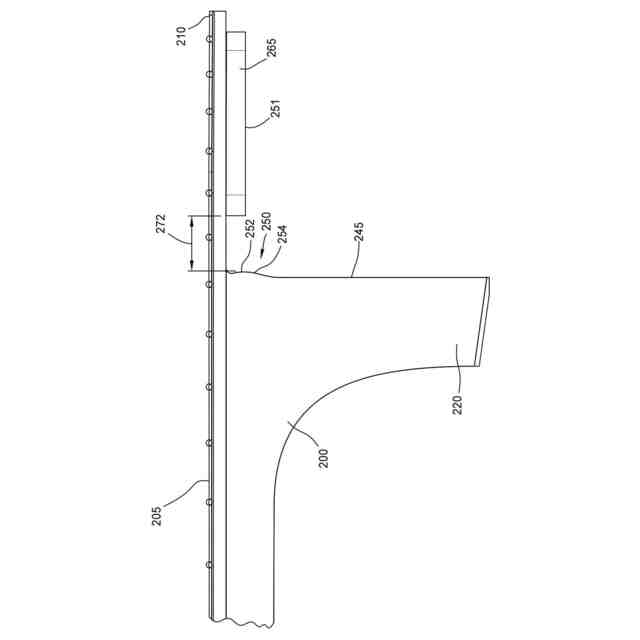

図４は、ヒール２２０と、フレット板２０５と、第３の接続表面２４５の上端部に形成された「枢動部」２５０とを含むギター１００のネック部分２００の部分図である。図では、第４の接続表面２５１は、フレット板２０５のテール部分２１０の下側に配置された櫂状部２６５を含む。枢動部２５０の目的は、胴体１０５の第１の接続表面１３５の比較的平坦な表面が、ネック２００に対して枢動することにより、２つの部分間の角度の変更を可能にすることである。１つの実施例では、枢動部２５０は、頂部２５２と、フレット板２０５から離れる方向に頂部から延在する、角度を付けられた斜面２５４とを含む。頂部の高さは、図７～図９に関して開示されるように、枢動部２５０の下に表面２４５と１３５との間に調整可能な間隙を形成しながら、枢動部２５０の範囲においてネック２００と胴体１０５との間の接触を確実にする。張力のかかった弦１２０（図４では見えない）によって枢動部２５０及び第１の接続表面１３５に加えられる物理的な力に耐えるために、頂部は丸められている。斜面２５４の比較的浅い角度は、調整中のネック２００に対する胴体１０５の実際の位置付けを円滑にする。
【００１０】
図示の実施例では、枢動部２５０は、ギターのネック部分２００の一体部品であり、したがって同じ材料で作製されている。しかしながら枢動部は、第３の接続表面２４５に事前形成された開口の中に嵌合するように構築された別個の片であることができると理解されよう。このやり方において、枢動部は多様な異なる材料から作製されることができる。１つの実施例では、枢動部２５０は、ネック部分よりも硬い木材で構築されている。別の実施例では、枢動部は、金属又は複合材料で構築されている。これらの構成及び均等な構成は、本発明の範囲内にある。
（【００１１】以降は省略されています）
