特許ウォッチ

公開番号2025139985
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039103
出願日2024-03-13
発明の名称セルユニット
出願人NOK株式会社
代理人弁理士法人NYTパートナーズ
主分類C25B 9/00 20210101AFI20250919BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】流体の混合を回避することができるセルユニットを提供する。

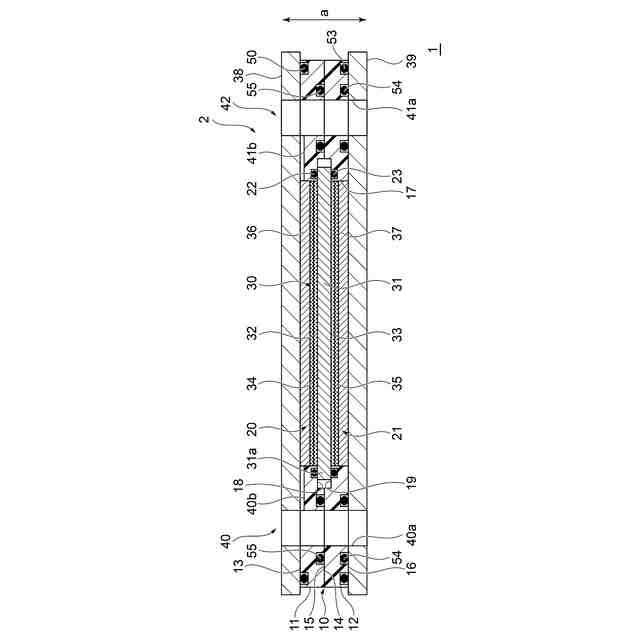

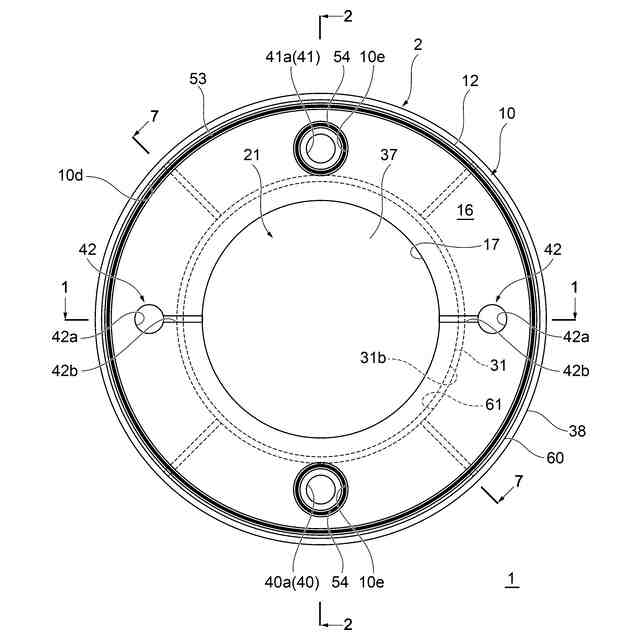

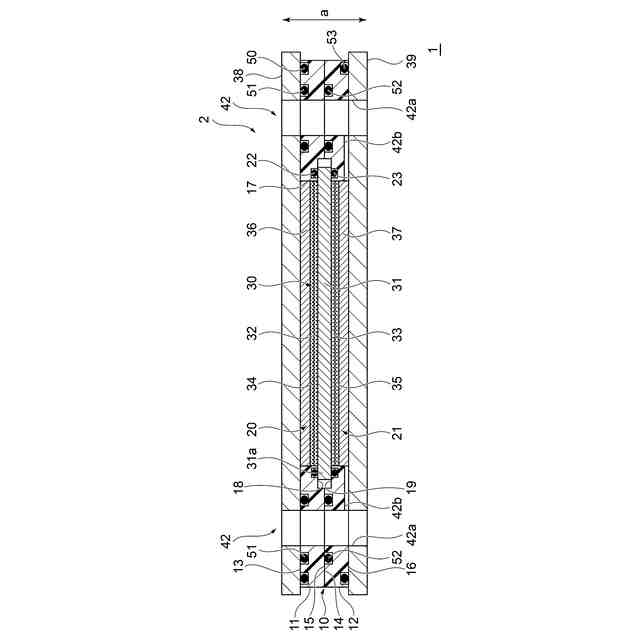

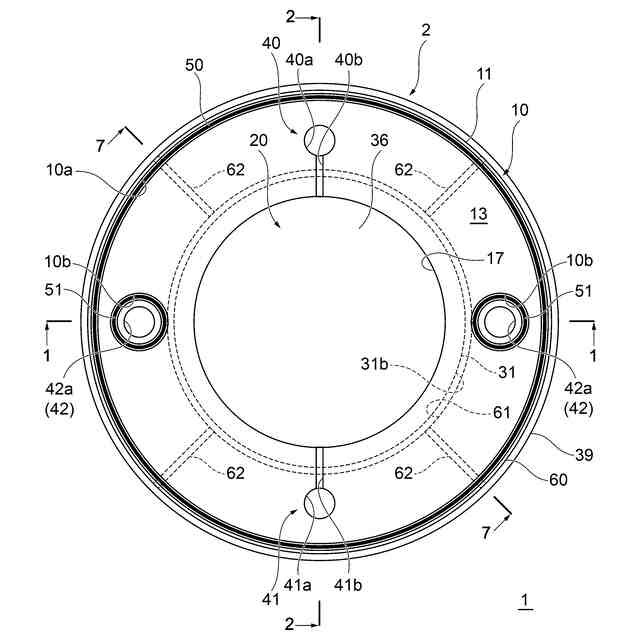

【解決手段】セルユニット2は、互いに背向する第1面13及び第2面16を規定する基材10と、前記第1面13から前記第2面16まで前記基材10を貫通する孔17と、前記孔17内に配置されて、前記孔17を、前記第1面13側の第1空間20と前記第2面16側の第2空間21とに仕切る膜31と、前記第1面13及び前記第2面16を接続する前記基材の外周面60から、前記膜31の外端31bに対向する前記基材10の内周面61まで連通する連通路62と、を備える。

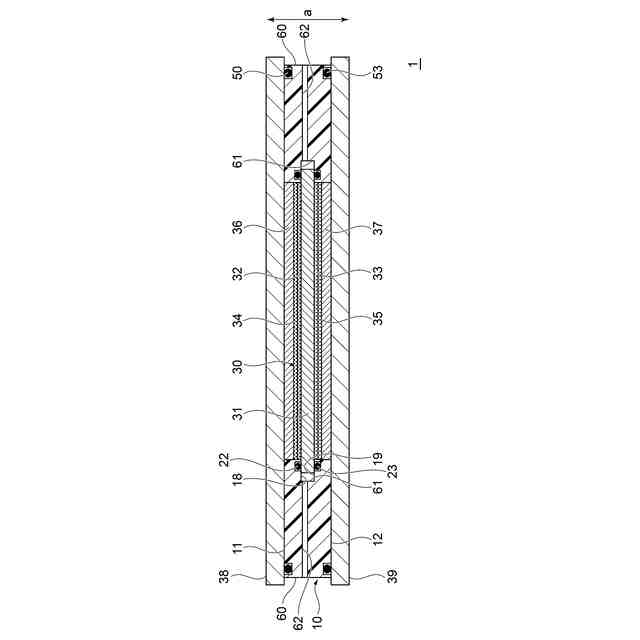

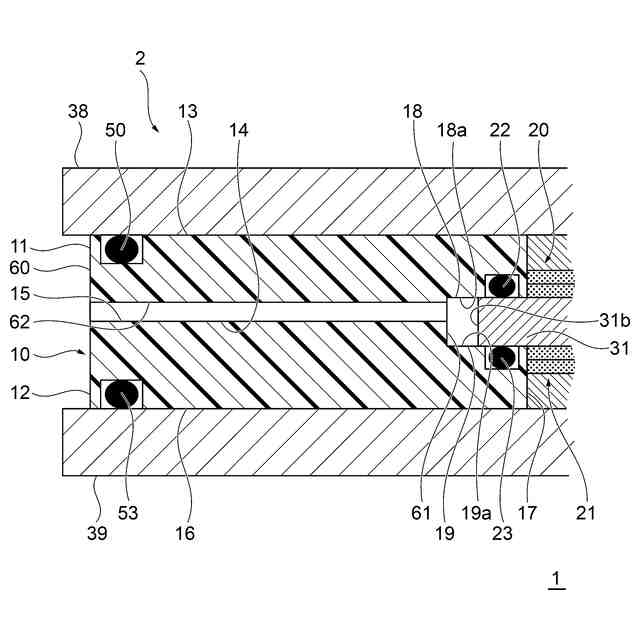

【選択図】図8
特許請求の範囲【請求項１】
互いに背向する第１面及び第２面を規定する基材と、
前記第１面から前記第２面まで前記基材を貫通する孔と、
前記孔内に配置されて、前記孔を、前記第１面側の第１空間と前記第２面側の第２空間とに仕切る膜と、
前記第１面及び前記第２面を接続する前記基材の外周面から、前記膜の外端に対向する前記基材の内周面まで連通する連通路と、を備える、セルユニット。
続きを表示（約 630 文字）【請求項２】
前記基材は、
前記第１面と、前記第１面に背向する第３面と、を規定する第１板材と、
前記第２面と、前記第２面に背向する第４面と、を規定し、前記第４面で前記第１板材の前記第３面に重ね合わせられることによって前記第１板材ととともに前記基材を形成する第２板材と、を備え、
前記連通路は、前記第１板材の前記第３面に形成される、又は、前記第２板材の前記第４面に形成される、又は、前記第１板材の前記第３面及び前記第２板材の前記第４面に形成される、請求項１に記載のセルユニット。
【請求項３】
前記第１板材と前記膜との間に配置されて、前記第１空間を囲む第１ガスケットを備える、請求項２に記載のセルユニット。
【請求項４】
前記第２板材と前記膜との間に配置されて、前記第２空間を囲む第２ガスケットを備える、請求項３に記載のセルユニット。
【請求項５】
前記第１ガスケットは、前記第１面に沿った方向において前記第２ガスケットに対してずれて配置されている、請求項４に記載のセルユニット。
【請求項６】
複数の前記連通路を備える、請求項１に記載のセルユニット。
【請求項７】
前記基材は樹脂材料から形成される、請求項１に記載のセルユニット。
【請求項８】
前記膜は、水電解装置又は燃料電池に組み込まれる電解質膜である、請求項１に記載のセルユニット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、セルユニットに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
例えば特許文献１には、水電解装置が開示されている。この水電解装置では、電気の力を利用して水を酸素と水素とに分解することによって水素が生成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－１１７１４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電解膜で隔てられたカソード側及びアノード側でそれぞれ水素と酸素とが生成される。セルスタックの電界効率の低下や焼損等をまねくおそれがあるので、水素と酸素との混合は回避する必要がある。
【０００５】
本発明は、上述した課題に鑑みてなされたものであり、流体の混合を回避することができるセルユニットを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係るセルユニットは、互いに背向する第１面及び第２面を規定する基材と、前記第１面から前記第２面まで前記基材を貫通する孔と、前記孔内に配置されて、前記孔を、前記第１面側の第１空間と前記第２面側の第２空間とに仕切る膜と、前記第１面及び前記第２面を接続する前記基材の外周面から、前記膜の外端に対向する前記基材の内周面まで連通する連通路と、を備える。
【０００７】
本発明の一態様に係るセルユニットでは、前記基材は、前記第１面と、前記第１面に背向する第３面と、を規定する第１板材と、前記第２面と、前記第２面に背向する第４面と、を規定し、前記第４面で前記第１板材の前記第３面に重ね合わせられることによって前記第１板材ととともに前記基材を形成する第２板材と、を備え、前記連通路は、前記第１板材の前記第３面に形成される、又は、前記第２板材の前記第４面に形成される、又は、前記第１板材の前記第３面及び前記第２板材の前記第４面に形成される。
【０００８】
本発明の一態様に係るセルユニットは、前記第１板材と前記膜との間に配置されて、前記第１空間を囲む第１ガスケットを備える。
【０００９】
本発明の一態様に係るセルユニットが、前記第２板材と前記膜との間に配置されて、前記第２空間を囲む第２ガスケットを備える。
【００１０】

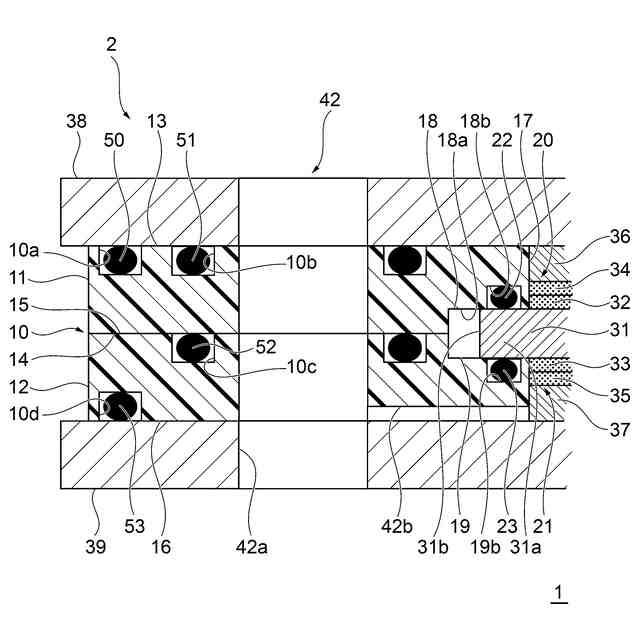

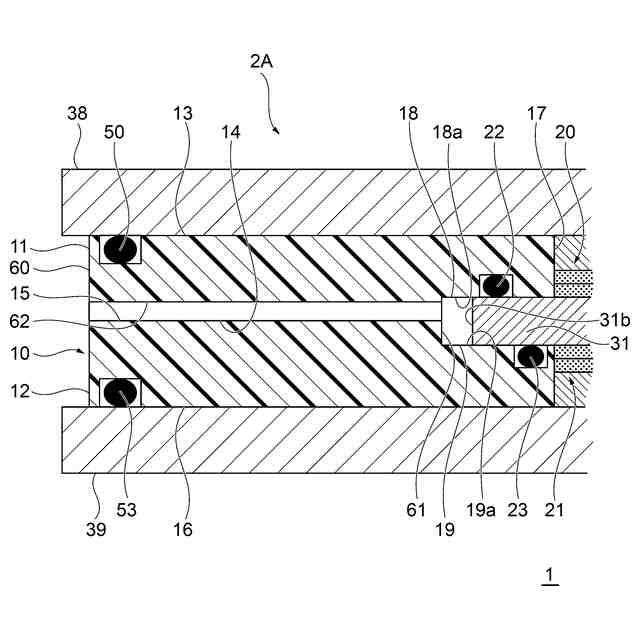

本発明の一態様に係るセルユニットでは、前記第１ガスケットは、前記第１面に沿った方向において前記第２ガスケットに対してずれて配置されている。
（【００１１】以降は省略されています）
